Перед вами среднескоростное исполнение ряда SITI BH 63: i=19,58 с двигателем 2,2 кВт, выход 72 об/мин при моменте 290 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такая скорость нужна в приводах центробежных насосов, намоточных устройств и вальцов, момент высокий — это привод тяжёлых элеваторов и цепных транспортёров. Учтите: сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта серия. Самая тяжёлая по моменту/мощности серия SITI среди редукторов на ингранажи; в отличие от NHL — выходной вал под 90° к входному (ортогональная, а не соосная схема)
Что даёт эта позиция на машине. При 72 об/мин и моменте 290 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 1,51 м/с при тяговом усилии 1450 Н; через шкив ⌀200 мм на выходной вал придёт около 2900 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 5,2 А, а не по табличным 2,2 кВт; на посадку это не влияет, фланец остаётся IEC 100. Время 0,8 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. На один типоразмер SITI BH 63 приходится 56 передаточных: нижняя граница 5,36, верхняя 131,87. Это исполнение 23-е по счёту: следующая ступень вниз по скорости — i=20,19 (72 об/мин), вверх — i=17,15 (85 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 2,2 кВт — 9-я мощность из 10. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Под заказ идёт оригинальный SITI BH 63, со склада — ZR 848: сажается на то же место, раму переделывать не нужно.

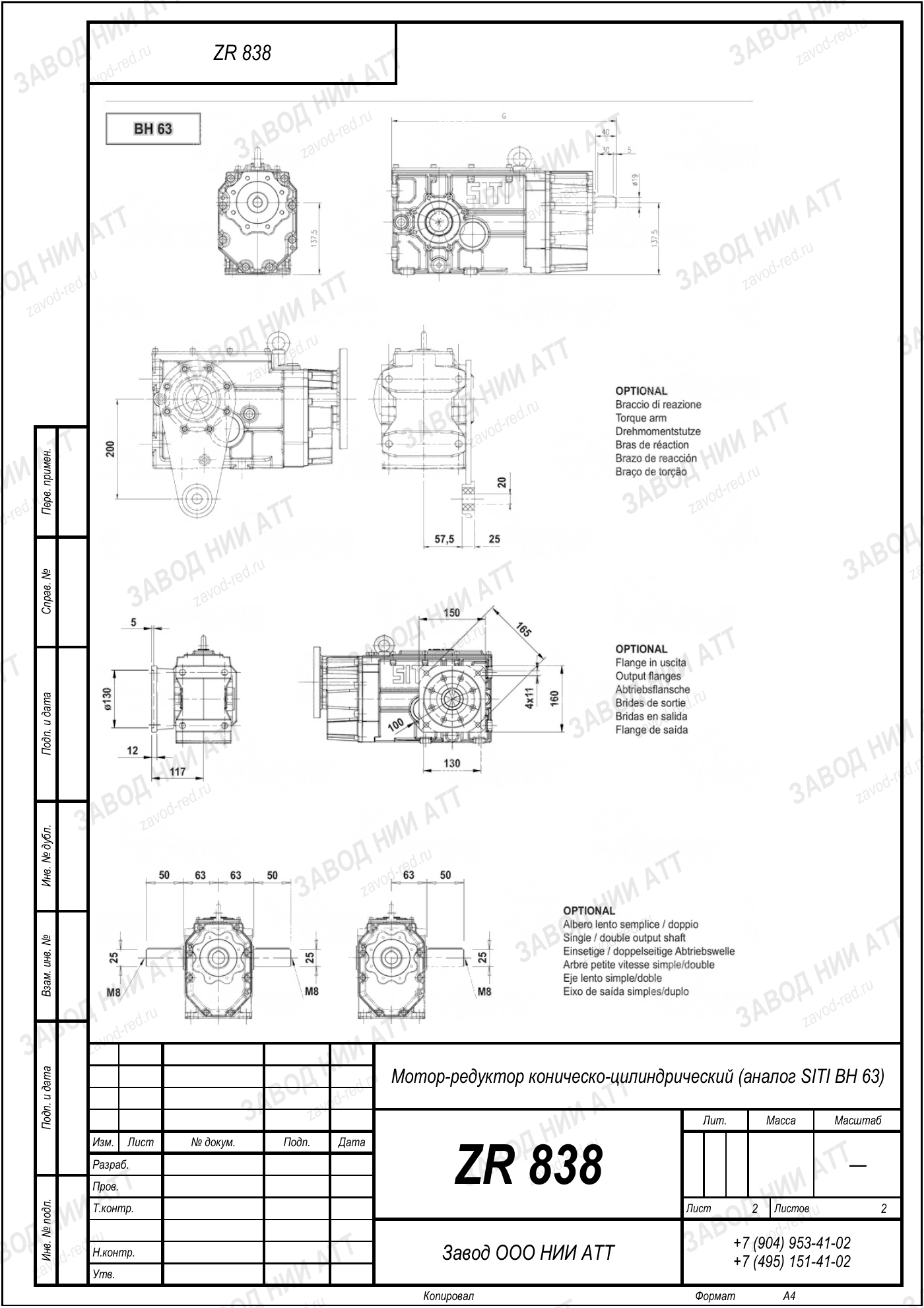

Габаритный и присоединительный чертёж модели SITI BH 63 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия SITI BH 63 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | BH | семейство редукторов с общей кинематикой — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 63 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=19,58 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 2,2 кВт | в этой комплектации; все позиции модели вместе закрывают 0,1–3 кВт |
| Момент на выходе | 290 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | PD 63, MU 63 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 19,58 — отсюда 72 об/мин на выходе, и мощность двигателя 2,2 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Этой позиции отвечает ZR 848 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 63 у производителя есть обозначения PD 63, MU 63 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: PD63, MU63. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 848 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений SITI BH 63 они другие.
Наш ZR 848 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
среднескоростное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
Быстрее или медленнее на выходе — соседние передаточные SITI BH 63, корпус не меняется:
На выходном валу 72 об/мин при стандартных 1450 об/мин на входе. Передаточное 19,58 — это отношение входной скорости к выходной.
Номинальный момент на выходе 290 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 2,2 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Присоединительные размеры ZR 848 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Смотрите на обороты: эта позиция даёт 72 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Ряд SITI BH 63 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднескоростное исполнение: 72 об/мин на выходе и момент 290 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 848.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
