Перед вами среднетихоходное исполнение ряда SITI MI 50: i=50 с двигателем 0,25 кВт, выход 18 об/мин при моменте 78 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Обороты подходят для ленточных и цепных конвейеров, элеваторов, питателей. Момент здесь средний — рабочий диапазон для конвейеров до метра шириной и перемешивающих устройств; вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Особенность серии. Форма корпуса круглая (в отличие от квадратной U-MU); больший ряд типоразмеров и более высокая макс. мощность/момент, чем у U-MU
Что даёт эта позиция на машине. При 18 об/мин и моменте 78 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,38 м/с при тяговом усилии 390 Н; через шкив ⌀200 мм на выходной вал придёт около 780 Н радиальной нагрузки. Фланец под этот двигатель — IEC 71, ток в линии около 0,8 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,25 кВт. Оборот выходного вала укладывается в 3,3 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. Вилка передаточных у SITI MI 50 — от 7,5 до 100, внутри 11 ступеней. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=60 (24 об/мин), вверх — i=40 (36 об/мин). По двигателю ряд идёт от 0,12 до 1,5 кВт, здесь 0,25 кВт — 3-я мощность из 8. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
SITI MI 50 доступен как импортная поставка; замена из нашей номенклатуры — ZR 605, посадка один в один.

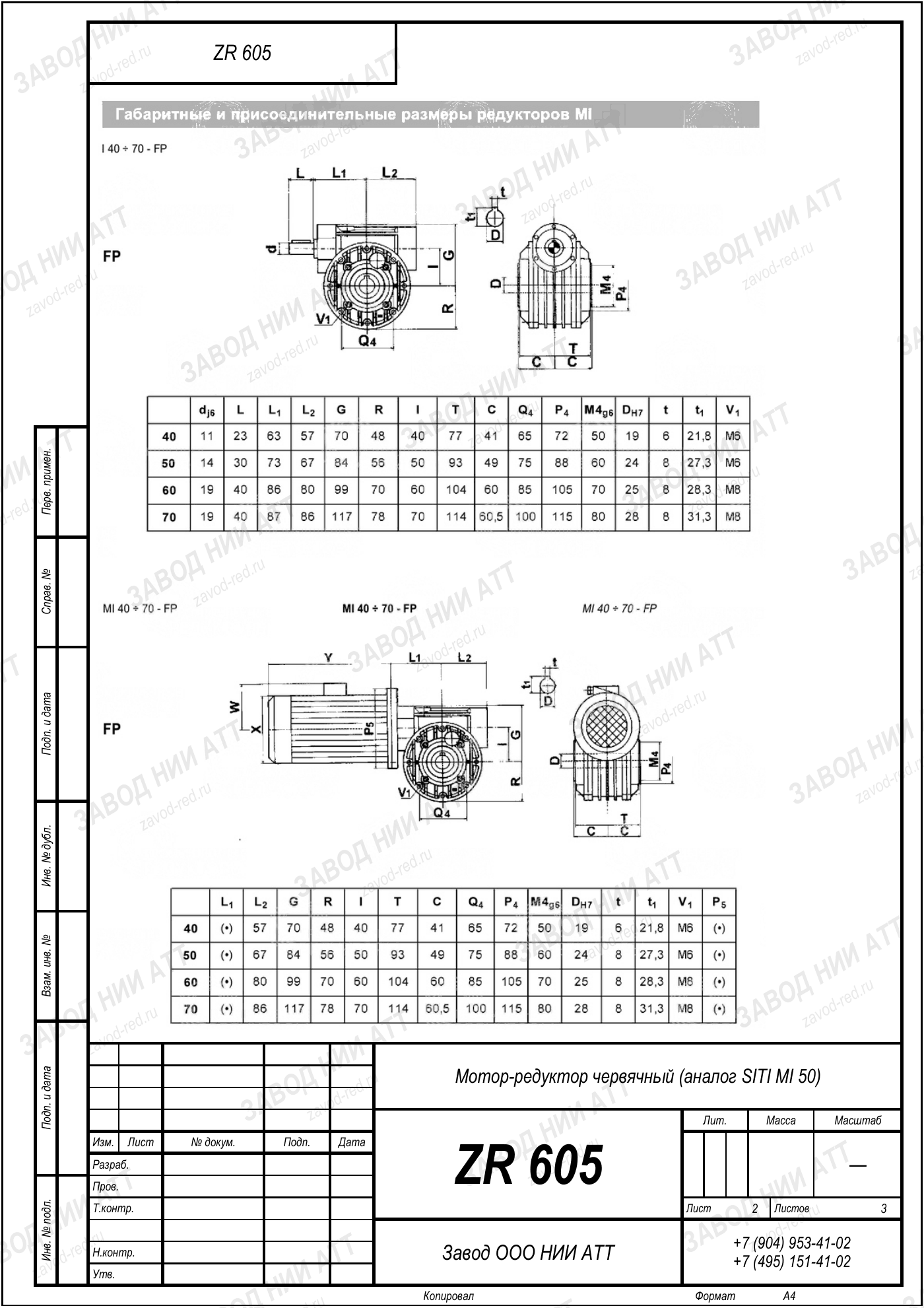

Габаритный и присоединительный чертёж модели SITI MI 50 — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SITI MI 50 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | MI | указывает, какой передачей понижаются обороты — червячный |
|---|---|---|
| Типоразмер | 50 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=50 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 0,25 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,1–1,5 кВт |
| Момент на выходе | 78 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MNHL 50, MU 50 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 50 — отсюда 18 об/мин на выходе, и мощность двигателя 0,25 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Наш аналог: ZR 605. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 50 у производителя есть обозначения MNHL 50, MU 50 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MNHL50, MU50. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 605 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений SITI MI 50 они другие.
ZR 605 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Один типоразмер SITI MI 50, разные обороты и момент на выходном валу:
На выходном валу 18 об/мин при стандартных 1450 об/мин на входе. Передаточное 50 — это отношение входной скорости к выходной.
Номинальный момент на выходе 78 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Формально да, но это уже другой расчёт: под 0,25 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Для монтажа меняется только шильдик: ZR 605 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Сравните 18 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду SITI MI 50.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
У SITI MI 50 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 18 об/мин на выходе и момент 78 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 605.
| Импортное исполнение | Замена ZR |
|---|---|
| SITI MI 50 · 0,25 кВт, i=50 (эта позиция) | ZR 605 |
| SITI MI 50 · прочие исполнения (0,1–1,5 кВт, i=7,5–100) | ZR 605 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
