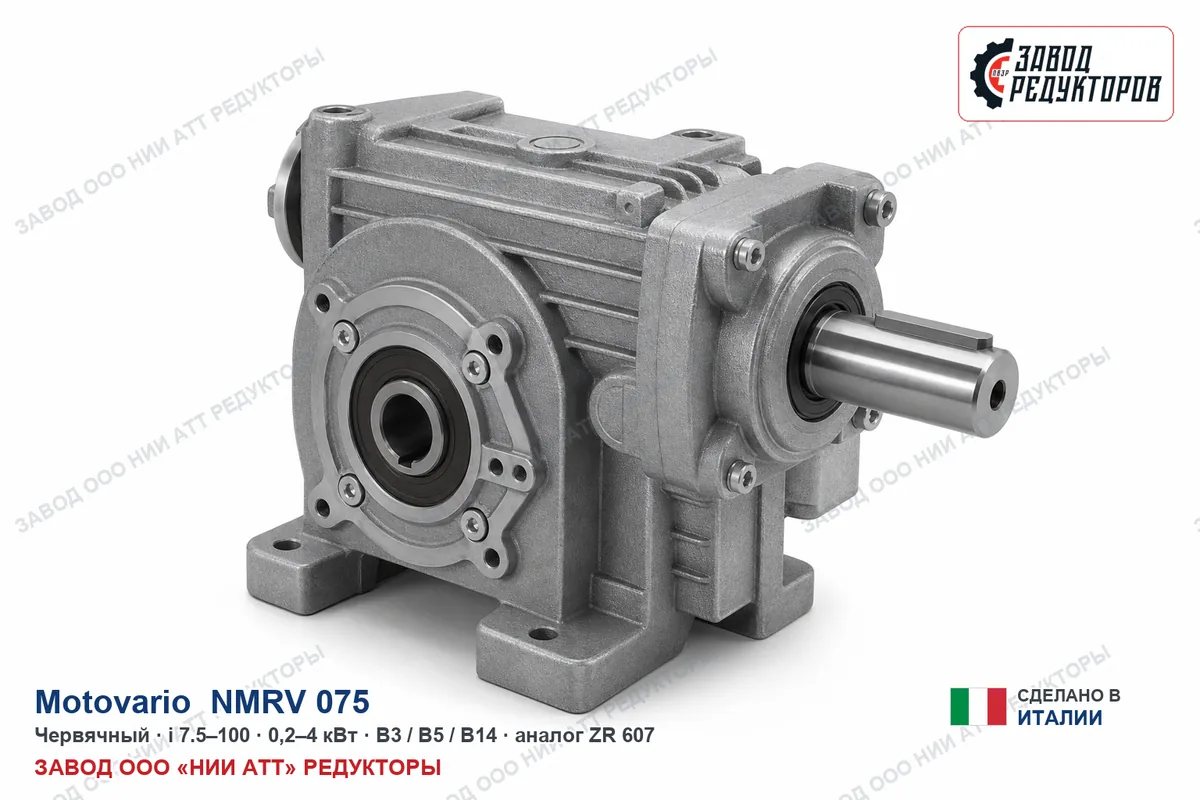

Ступень i=60 в корпусе Motovario NMRV 075 с двигателем 0,37 кВт даёт 15 об/мин при моменте 141 Н·м; по классу это среднетихоходное исполнение. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Применение — цепных конвейеров, норий и тарельчатых питателей. Момент средний, чего достаточно для конвейеров до метра шириной и перемешивающих устройств; при подборе вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Про серию. NMRV — базовый однокорпусный червячный редуктор (алюминий до типоразмера 110, чугун от 130); NMRVpower — модернизированная версия с расширенным диапазоном мощности при том же числе типоразмеров; NRV/NRVpower — компактные варианты без лапок; HA31 и HW — предварительная цилиндрическая ступень (пристыковывается к NMRV/NMRVpower для увеличения передаточного числа: комбинации NMRV+NMRV, NRV+NMRV, HA31+NMRV, HW/NMRVpower). Всё семейство официально называется «VSF Series».
Что даёт эта позиция на машине. При 15 об/мин и моменте 141 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,25 м/с при тяговом усилии 895 Н; через шкив ⌀160 мм на выходной вал придёт около 1762 Н радиальной нагрузки. 1,1 А при 380 В — это рабочий ток двигателя 0,37 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 71. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 4 с, быстрее делает только меньшее передаточное число.
Место в ряду. Motovario NMRV 075 идёт в 11 передаточных — крайние точки ряда 7,5 и 100. Это исполнение 9-е по счёту: следующая ступень вниз по скорости — i=80 (18 об/мин), вверх — i=50 (29 об/мин). По двигателю ряд идёт от 0,25 до 4 кВт, здесь 0,37 кВт — 2-я мощность из 9. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Motovario NMRV 075 поставляем под заказ; наш аналог — ZR 607, встаёт на штатное место без переделки рамы.
Габаритный и присоединительный чертёж модели Motovario NMRV 075 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Motovario NMRV 075 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | NMRV | говорит о типе передачи, а не о размере — червячный |
|---|---|---|
| Типоразмер | 075 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=60 | примерно во столько раз вырастает момент на выходе; ряд модели — см. модель |
| Мощность двигателя | 0,37 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,2–4 кВт |
| Момент на выходе | 141 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | NRV 075, NMRV-P 075 | та же передача внутри, отличаются вал на выходе и опора корпуса |
Позицию внутри ряда задают два числа: передаточное 60 — отсюда 15 об/мин на выходе, и мощность двигателя 0,37 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Этой позиции отвечает ZR 607 — соответствие считаем по нагрузке, а не по таблице кодов.
Тот же типоразмер 075 встречается в обозначениях NRV 075 — тот же ряд в исполнении с лапами; NMRV-P 075 — с предредуктором. В запросах и на шильдах пишут и слитно: NRV075, NMRV-P075. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 607 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию Motovario NMRV 075 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Геометрия у ZR 607 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
В обозначении Motovario NMRV 075 меняется передаточное число — габарит и крепление прежние:
На выходном валу 15 об/мин при стандартных 1450 об/мин на входе. Передаточное 60 — это отношение входной скорости к выходной.
Номинальный момент на выходе 141 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,37 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 607 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 15 об/мин, соседние по ряду — свои значения.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
В ряду Motovario NMRV 075 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 15 об/мин на выходе и момент 141 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 607.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario NMRV 075 · 0,37 кВт, i=60 (эта позиция) | ZR 607 |
| Motovario NMRV 075 · прочие исполнения (0,2–4 кВт, i=7,5–100) | ZR 607 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
