Страница одного передаточного числа. Редуктор ZR 605-60 с передаточным 60 выпускается в 8 исполнениях по мощности двигателя: 0,12–0,55 кВт. Момент на выходном валу при этом 29–89 Н·м, обороты выхода 15–46,7 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — червячный. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 605-60 |
|---|---|
| Тип передачи | червячный |
| Передаточное число | 60 |
| Мощность двигателя | 0,12–0,55 кВт |
| Крутящий момент | 29–89 Н·м |
| Обороты на выходе | 15–46,7 об/мин |
| Вариантов двигателя | 8 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.12 | 23.3 | 29 | 3610 | 2.3 | 1400 |
| 0.18 | 15 | 63 | 4183 | 1.1 | 900 |
| 0.18 | 23.3 | 44 | 3610 | 1.6 | 1400 |
| 0.25 | 15 | 88 | 4183 | 0.8 | 900 |
| 0.25 | 23.3 | 60 | 3610 | 1.1 | 1400 |
| 0.37 | 23.3 | 89 | 3610 | 0.8 | 1400 |
| 0.37 | 46.7 | 50 | 2865 | 1 | 2800 |
| 0.55 | 46.7 | 74 | 2865 | 0.7 | 2800 |

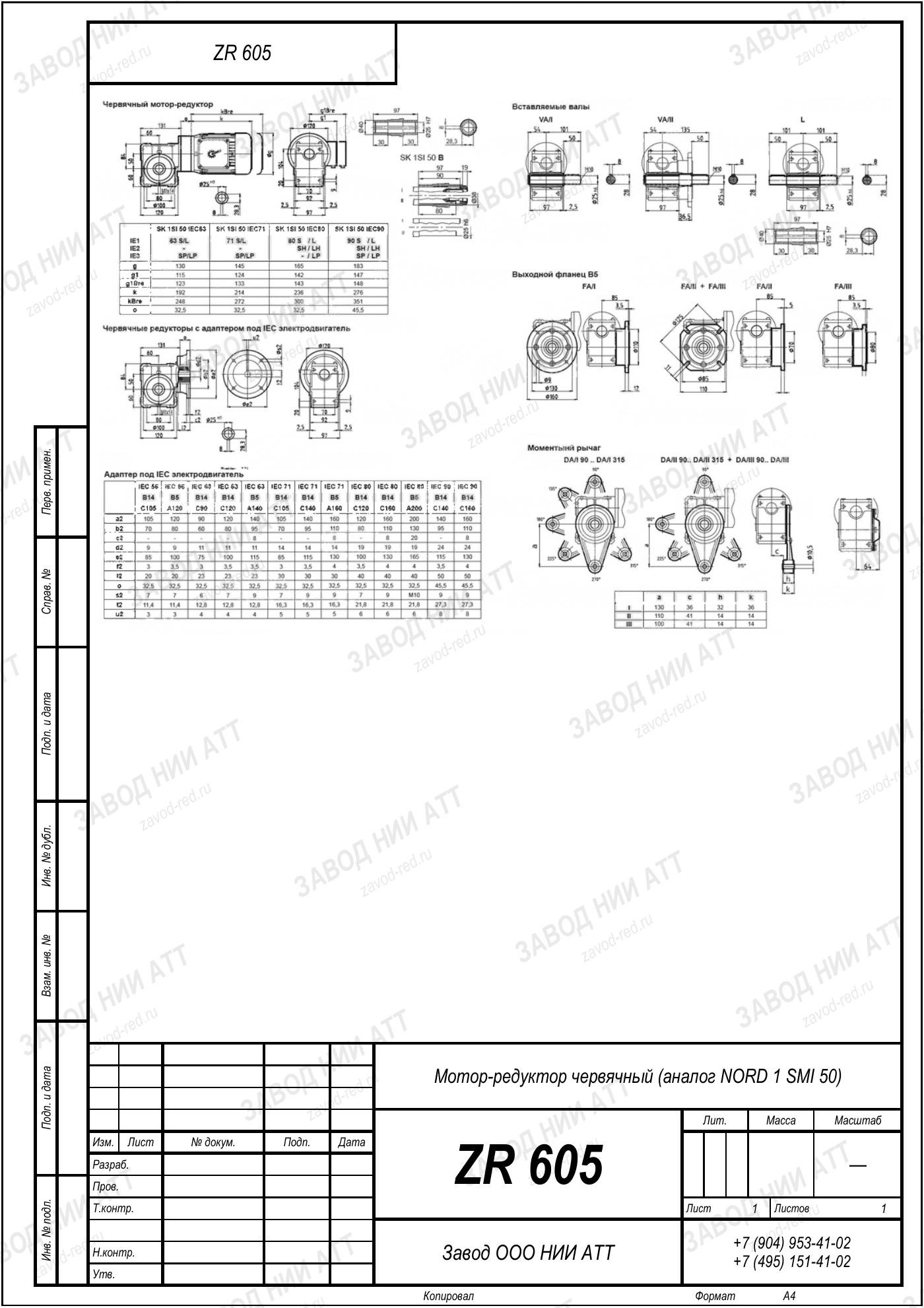

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
Обозначение ZR 605 указывает на типоразмер: габарит корпуса и присоединительные размеры. Параметры позиции задаются отдельно.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 605 | габарит корпуса и присоединительные размеры; тип передачи — червячный |
| Передаточное число | i=60 | отношение оборотов входного вала к выходному |
| Мощность | 0,12–0,55 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 29–89 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 46,7 об/мин | при питании 50 Гц без частотного регулирования |
Подробный разбор системы обозначений — в разделе маркировка ZR.
ZR 605 ставят взамен импортных приводов с теми же присоединительными размерами. Ниже — 27 моделей, для которых этот типоразмер подобран как замена; по ссылке открывается карточка с чертежом и параметрами.
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Чтобы ZR 605 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них видна не сразу, а через месяцы работы.
| Момент на выходном валу | 29–89 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 46,7 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=60 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,12–0,55 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
ZR 605 ставят в том же монтажном положении, в каком работал ZR 605: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для червячной пары обычно применяют полиэфирное (синтетическое) масло — оно снижает нагрев и потери на трение скольжения. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Редуктор ZR 605 с передаточным числом 60 комплектуется двигателем мощностью 0.12–0,55 кВт (8 вариантов исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 605-60 момент составляет 29.0–89,0 Н·м в зависимости от мощности двигателя; обороты выхода — 15.0–46,7 об/мин.
ZR 605-60 — прямой аналог импортных червячных редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 605-60 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 605 с передаточным 60.
Цена ZR 605-60 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 605-60 (червячный, i=60) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR 605 |
| NORD | ZR 605 |
| Motovario | ZR 605 |
| Bonfiglioli | ZR 605 |
Точное исполнение ZR 605 с передаточным 60 подбирается в калькуляторе. Замена импортного привода — импортозамещение. Серия — червячных редукторов, все размеры модели — ZR 605.
