Страница одного передаточного числа. Редуктор ZR 969Х-3.2 с передаточным 3,2 выпускается в 11 исполнениях по мощности двигателя: 0,18–4 кВт. Момент на выходном валу при этом 4,2–86 Н·м, обороты выхода 281–444 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 969Х-3.2 |
|---|---|
| Тип передачи | цилиндрический |
| Передаточное число | 3.2 |
| Мощность двигателя | 0,18–4 кВт |
| Крутящий момент | 4,2–86 Н·м |
| Обороты на выходе | 281–444 об/мин |
| Вариантов двигателя | 11 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.18 | 413 | 4.2 | 3500 | 24 | 900 |
| 0.25 | 406 | 5.9 | 3500 | 17 | 1400 |
| 0.37 | 431 | 8.2 | 3420 | 12 | 1400 |
| 0.55 | 425 | 12 | 3410 | 8.1 | 1400 |
| 0.75 | 281 | 26 | 3840 | 3.9 | 900 |
| 0.75 | 431 | 17 | 3360 | 6 | 1400 |
| 1.1 | 438 | 24 | 3300 | 4.2 | 1400 |
| 1.5 | 441 | 33 | 3230 | 3.1 | 1400 |
| 2.2 | 441 | 48 | 3130 | 2.1 | 1400 |
| 3 | 438 | 66 | 3030 | 1.55 | 1400 |
| 4 | 444 | 86 | 2870 | 1.15 | 1400 |

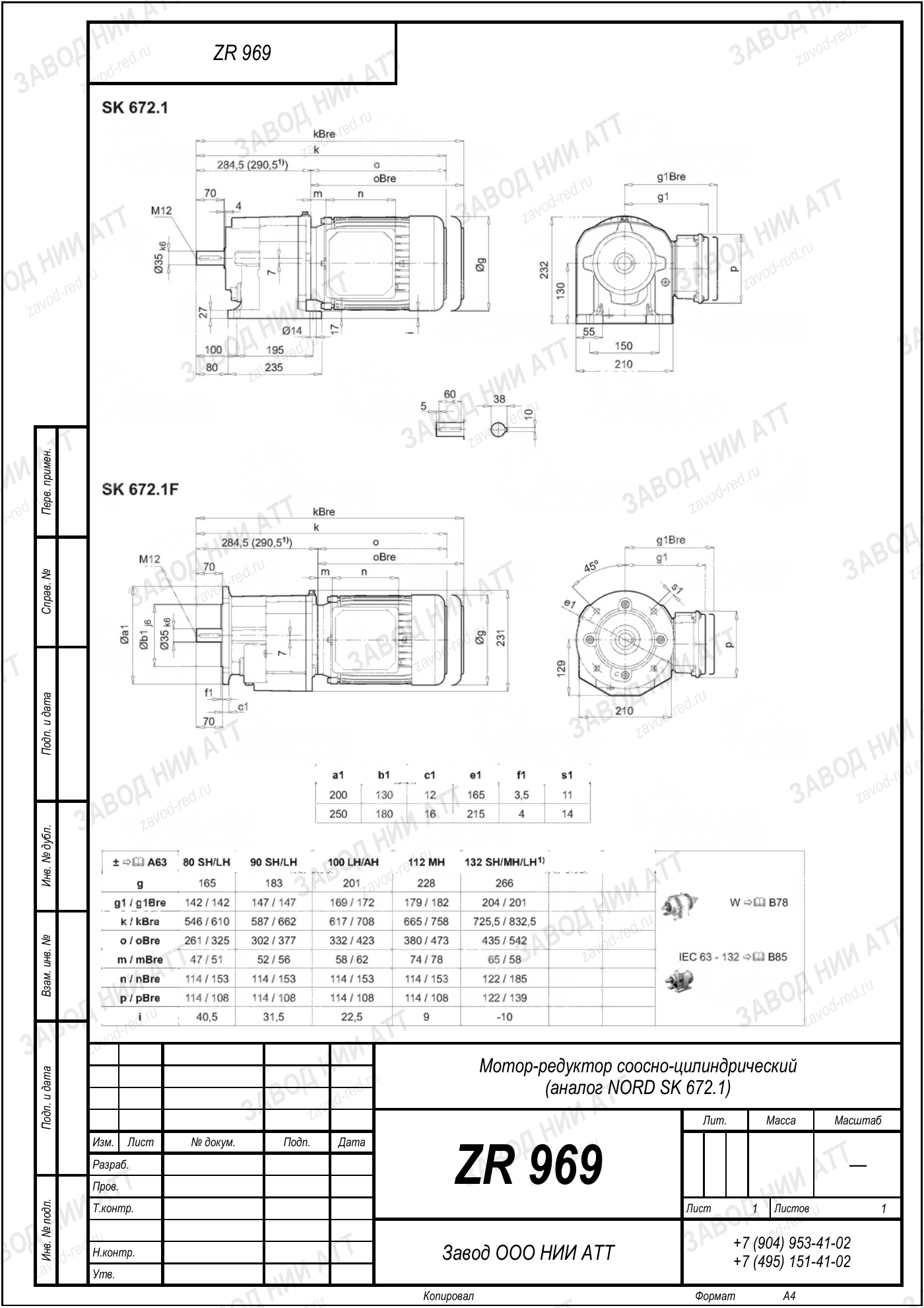

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
В обозначении ZR 969 цифры кодируют типоразмер корпуса, а не передаточное число: одинаковый корпус выпускается в десятках исполнений.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 969 | габарит корпуса и присоединительные размеры; тип передачи — цилиндрический |
| Передаточное число | i=3,2 | отношение оборотов входного вала к выходному |
| Мощность | 0,18–4 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 4,2–86 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 444 об/мин | при питании 50 Гц без частотного регулирования |
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
По присоединительным и габаритным размерам ZR 969 заменяет 20 импортных моделей 10 брендов. Проверить соответствие по конкретной позиции можно в её карточке:
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Типоразмер ZR 969 выпускается в десятках исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 4,2–86 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 444 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=3,2 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,18–4 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор по параметрам — в калькуляторе.
При установке ZR 969 сохраняют монтажное положение исходного ZR 969 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: применяют редукторное масло, марка и объём — по паспорту изделия. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Редуктор ZR 969Х с передаточным числом 3.2 комплектуется двигателем мощностью 0.18–4,0 кВт (11 вариантов исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 969Х-3.2 момент составляет 4.2–86,0 Н·м в зависимости от мощности двигателя; обороты выхода — 281.0–444,0 об/мин.
ZR 969Х-3.2 — прямой аналог импортных цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 969Х-3.2 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 969Х с передаточным 3.2.
Цена ZR 969Х-3.2 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 969Х-3.2 (цилиндрический, i=3.2) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
