Страница одного передаточного числа. Редуктор ZR 686/959-887 с передаточным 887 выпускается в 4 исполнениях по мощности двигателя: 0,18–0,55 кВт. Момент на выходном валу при этом 940–3040 Н·м, обороты выхода 1,5–1,6 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — плоско-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 686/959-887 |
|---|---|
| Тип передачи | плоско-цилиндрический |
| Передаточное число | 887 |
| Мощность двигателя | 0,18–0,55 кВт |
| Крутящий момент | 940–3040 Н·м |
| Обороты на выходе | 1,5–1,6 об/мин |
| Вариантов двигателя | 4 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.18 | 1.5 | 940 | 29100 | 3.2 | 1400 |
| 0.25 | 1.5 | 1370 | 28100 | 2.2 | 1400 |
| 0.37 | 1.6 | 1970 | 26500 | 1.5 | 1400 |
| 0.55 | 1.5 | 3040 | 18200 | 1 | 1400 |

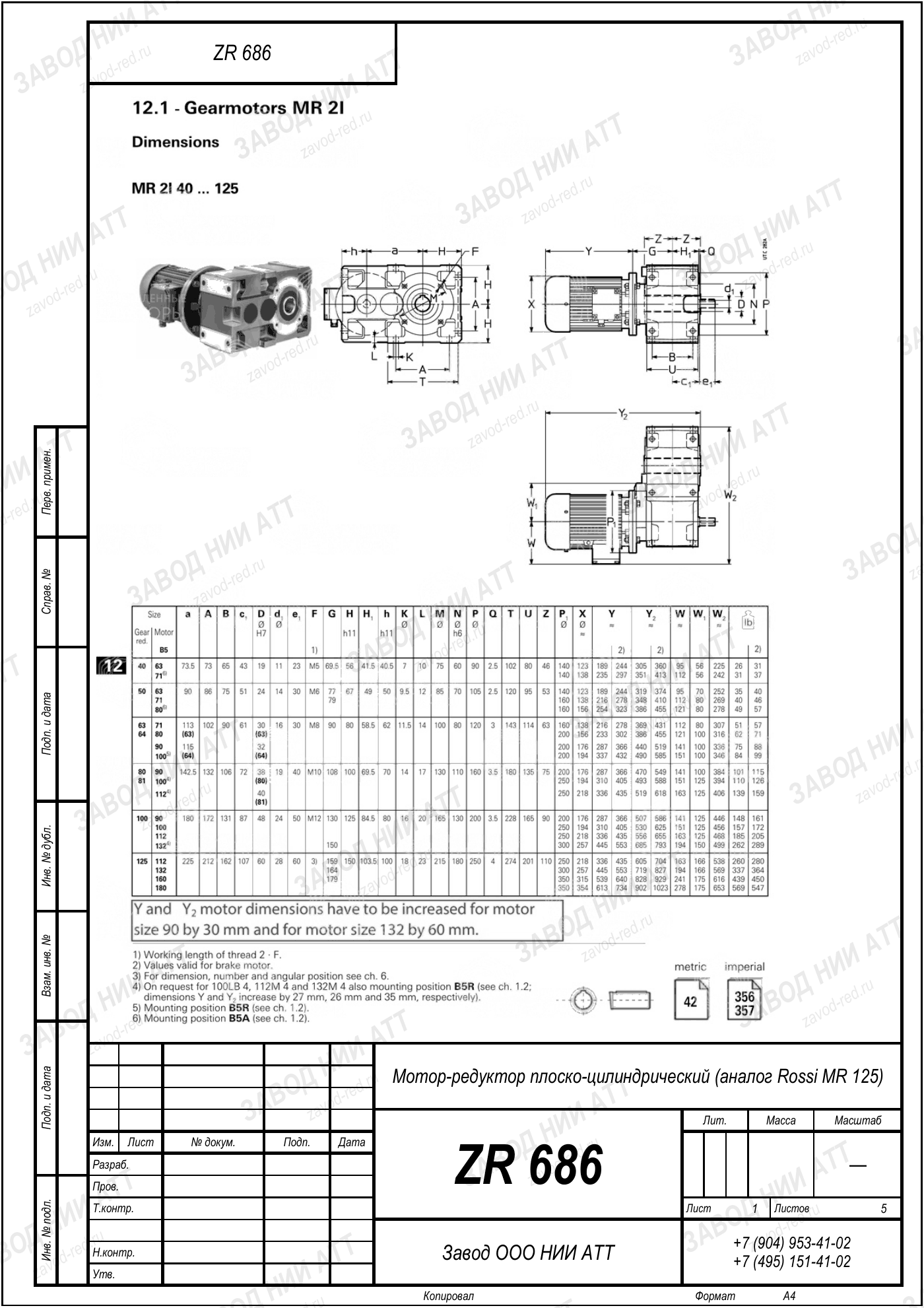

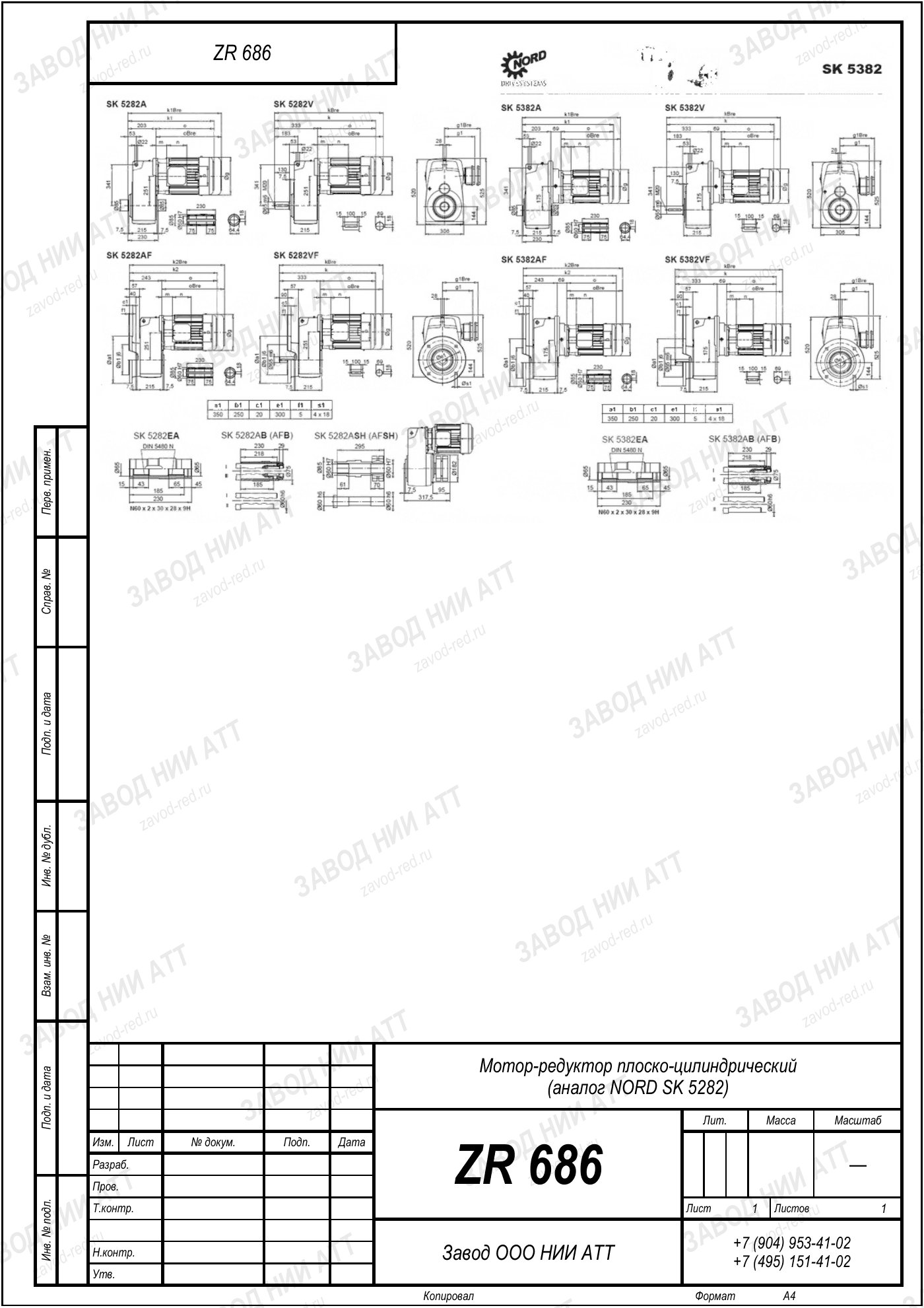

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
ZR 686/959 — это типоразмер корпуса. Передаточное число, мощность и момент задаются исполнением и в обозначении корпуса не отражены.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 686 | габарит корпуса и присоединительные размеры; тип передачи — плоско-цилиндрический |
| Передаточное число | i=887 | отношение оборотов входного вала к выходному |
| Мощность | 0,18–0,55 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 940–3040 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 1,6 об/мин | при питании 50 Гц без частотного регулирования |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
Этот типоразмер закрывает 69 импортных позиций — узел встаёт на штатное место без переделки рамы. Каждая ссылка ведёт на карточку импортной модели с её характеристиками и габаритным чертежом.
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Чтобы ZR 686/959 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них видна не сразу, а через месяцы работы.
| Момент на выходном валу | 940–3040 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 1,6 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=887 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,18–0,55 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
ZR 686/959 ставят в том же монтажном положении, в каком работал ZR 686/959: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для плоско-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Редуктор ZR 686/959 с передаточным числом 887 комплектуется двигателем мощностью 0.18–0,55 кВт (4 варианта исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 686/959-887 момент составляет 940.0–3040,0 Н·м в зависимости от мощности двигателя; обороты выхода — 1.5–1,6 об/мин.
ZR 686/959-887 — прямой аналог импортных плоско-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 686/959-887 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 686/959 с передаточным 887.
Цена ZR 686/959-887 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 686/959-887 (плоско-цилиндрический, i=887) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR 686/959 |
| NORD | ZR 686/959 |
| Motovario | ZR 686/959 |
| Bonfiglioli | ZR 686/959 |
Точное исполнение ZR 686/959 с передаточным 887 подбирается в калькуляторе. Замена импортного привода — импортозамещение. Серия — плоско-цилиндрических редукторов, все размеры модели — ZR 686/959.
Одно изделие описано с трёх сторон: типоразмер, конкретное исполнение и мотор-редуктор в сборе.
