Страница одного передаточного числа. Редуктор ZR 636-11.08 с передаточным 11,08 выпускается в 10 исполнениях по мощности двигателя: 0,12–3 кВт. Момент на выходном валу при этом 9,2–225 Н·м, обороты выхода 117–127 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — плоско-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 636-11.08 |
|---|---|
| Тип передачи | плоско-цилиндрический |
| Передаточное число | 11.08 |
| Мощность двигателя | 0,12–3 кВт |
| Крутящий момент | 9,2–225 Н·м |
| Обороты на выходе | 117–127 об/мин |
| Вариантов двигателя | 10 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.12 | 125 | 9.2 | 4130 | 21 | 1400 |
| 0.18 | 119 | 14 | 4150 | 13 | 1400 |
| 0.25 | 117 | 20 | 4120 | 9.3 | 1400 |
| 0.37 | 125 | 28 | 3970 | 6.7 | 1400 |
| 0.55 | 123 | 43 | 3870 | 4.4 | 1400 |
| 0.75 | 125 | 58 | 3730 | 3.3 | 1400 |
| 1.1 | 126 | 83 | 3500 | 2.3 | 1400 |
| 1.5 | 127 | 113 | 3250 | 1.7 | 1400 |
| 2.2 | 127 | 165 | 2820 | 1.15 | 1400 |
| 3 | 126 | 225 | 2320 | 0.85 | 1400 |

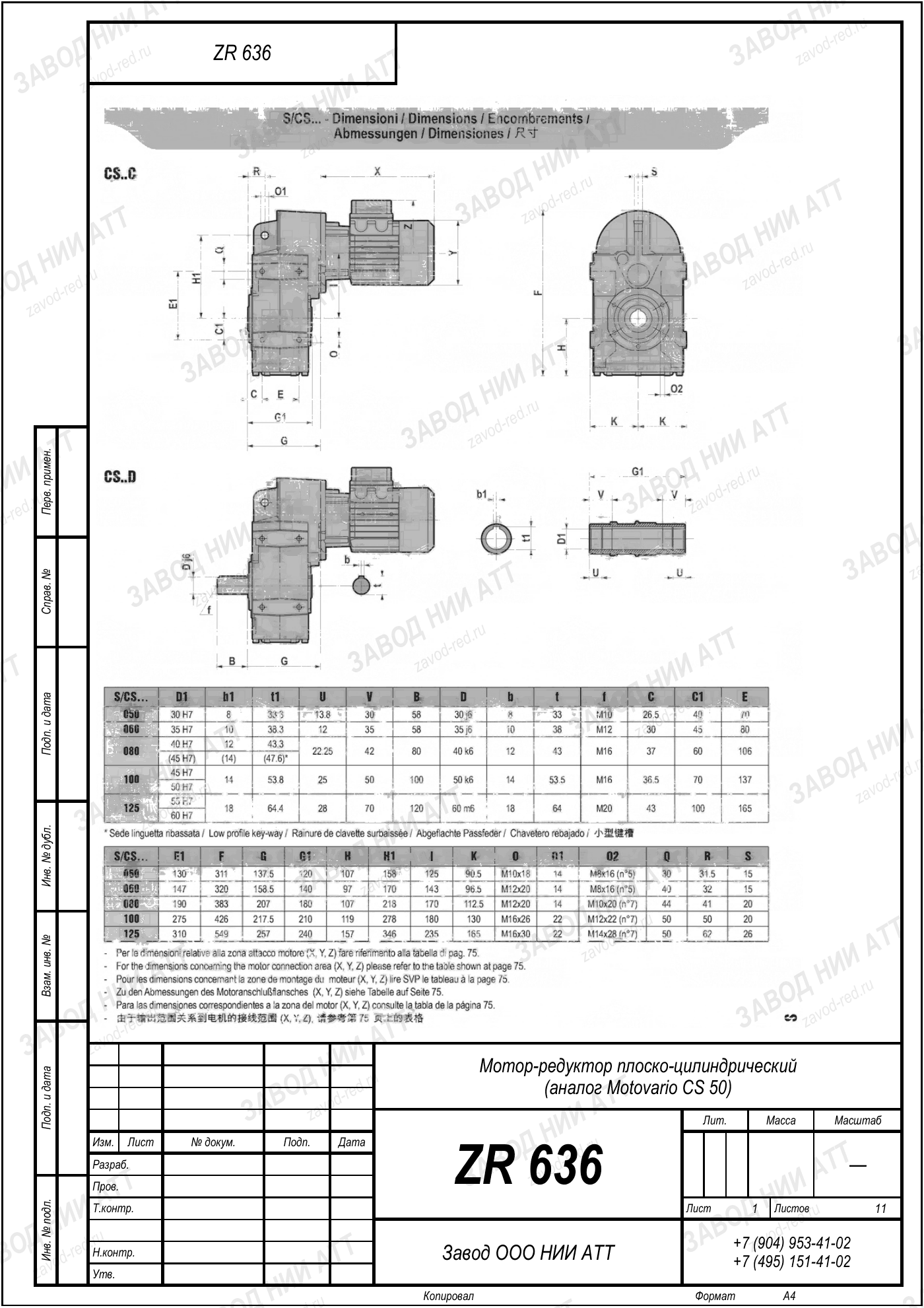

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
Обозначение ZR 636 указывает на типоразмер: габарит корпуса и присоединительные размеры. Параметры позиции задаются отдельно.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 636 | габарит корпуса и присоединительные размеры; тип передачи — плоско-цилиндрический |
| Передаточное число | i=11,08 | отношение оборотов входного вала к выходному |
| Мощность | 0,12–3 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 9,2–225 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 127 об/мин | при питании 50 Гц без частотного регулирования |
Подробный разбор системы обозначений — в разделе маркировка ZR.
По присоединительным и габаритным размерам ZR 636 заменяет 39 импортных моделей 16 брендов. Проверить соответствие по конкретной позиции можно в её карточке:
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Чтобы ZR 636 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них видна не сразу, а через месяцы работы.
| Момент на выходном валу | 9,2–225 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 127 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=11,08 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,12–3 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
ZR 636 ставят в том же монтажном положении, в каком работал ZR 636: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для плоско-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Редуктор ZR 636 с передаточным числом 11.08 комплектуется двигателем мощностью 0.12–3,0 кВт (10 вариантов исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 636-11.08 момент составляет 9.2–225,0 Н·м в зависимости от мощности двигателя; обороты выхода — 117.0–127,0 об/мин.
ZR 636-11.08 — прямой аналог импортных плоско-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 636-11.08 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 636 с передаточным 11.08.
Цена ZR 636-11.08 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 636-11.08 (плоско-цилиндрический, i=11.08) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
