ZR 878 — коническо-цилиндрический редуктор серии ZR производства ООО «НИИ АТТ» (Челябинск): мощность 0.25–11 кВт, передаточное число 7.24–192.18, выходной момент 365–1820 Н·м, 142 исполнения. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 878 — это многоступенчатый редуктор с конической первой ступенью и цилиндрическими последующими ступенями. Коническое зацепление на входе разворачивает поток мощности на 90°, поэтому входной и выходной валы расположены под прямым углом — такая угловая компоновка позволяет встраивать привод там, где двигатель и приводимый механизм нужно развести по разным осям. Серия ZR разработана как функциональный аналог распространённых импортных редукторов и закрывает задачи импортозамещения без потери технических характеристик. Индекс 187 определяет типоразмер корпуса и посадочные размеры; в его рамках завод выпускает 142 исполнения, отличающихся передаточным числом, валом, монтажом и комплектацией электродвигателем.
В основе ZR 878 — коническо-цилиндрическая зубчатая передача: первая ступень коническая (валы под 90°), остальные — цилиндрические с параллельными осями. Коническая ступень обеспечивает поворот привода и плавную передачу момента, а цилиндрические ступени набирают нужное передаточное число при высоком механическом КПД и низком уровне шума. Угловая схема удобна для конвейеров, мешалок и транспортного оборудования, где требуется развернуть направление вращения и реализовать насадное (полый вал) исполнение.
ZR 878 применяют в приводах конвейеров и транспортёров, мешалок и смесителей, дозаторов и питателей, дробильно-сортировочного, упаковочного, вентиляционного и подъёмно-транспортного оборудования. Угловая компоновка под 90° и насадной монтаж на полый вал удобны там, где двигатель располагают вдоль линии, а выходной вал выводят перпендикулярно. Точное исполнение подбирают по требуемому моменту, оборотам и схеме монтажа — задайте параметры нагрузки в калькуляторе подбора, и система предложит подходящее исполнение ZR 878. При нестандартных условиях инженеры завода рассчитают привод индивидуально.
ZR 878 проектировался как прямая замена коническо-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные и габаритные размеры, диапазоны передаточных чисел и моментов, поэтому замена идёт без переделки рамы. Подробнее — на странице аналог импортных редукторов. Модель поставляется как отдельный редуктор или как мотор-редуктор в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный), с возможностью работы под частотным преобразователем. Предусмотрены лапное, фланцевое и насадное исполнения и монтаж в нескольких пространственных положениях; при установке выдерживают соосность, не превышают допустимые нагрузки на выходной вал и контролируют положение сапуна.
Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. На всю продукцию серии ZR действует гарантия 12 месяцев. Поставка по всей России; цены и сроки по конкретному исполнению — по запросу.
| Тип передачи | коническо-цилиндрический |
|---|---|
| Мощность двигателя | 0,25–11 кВт |
| Передаточное число | 7.24–192.18 |
| Крутящий момент | 365–1820 Н·м |
| Обороты на выходе | 4,4–199 об/мин |
| Исполнений в линейке | 142 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 3.0 | 16.0 | 1820.0 | 88.97 | 0.85 |
| 1.5 | 8.1 | 1770.0 | 113.56 | 0.9 |
| 4.0 | 22.0 | 1740.0 | 64.75 | 0.9 |
| 2.2 | 12.0 | 1690.0 | 113.56 | 0.9 |
| 11.0 | 62.0 | 1680.0 | 23.08 | 0.9 |
| 5.5 | 32.0 | 1660.0 | 45.16 | 0.95 |
Показаны 96 из 142 исполнений. Остальные подберём по параметрам — калькулятор подбора.
Редуктор ZR 878 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

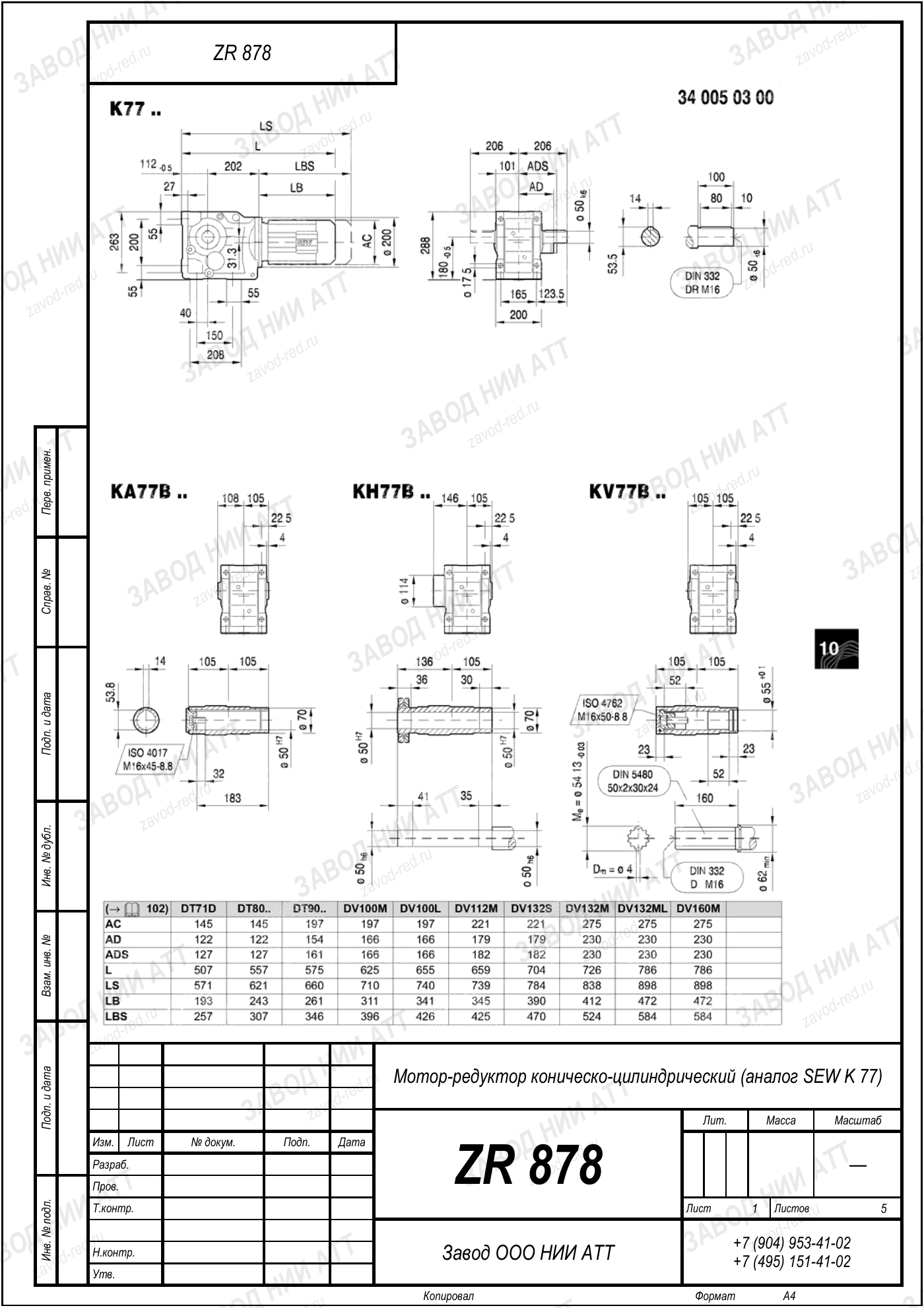

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
ZR 878 — это типоразмер. Один корпус выпускается в десятках исполнений, которые отличаются передаточным числом, мощностью и монтажным положением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Коническо-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 7.24–192.18 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,25–11 кВт | диапазон по типоразмеру |
| Момент на выходе | 365–1820 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 142 | сочетания передаточного, мощности и монтажного положения |
В спецификациях и каталогах поставщиков один и тот же типоразмер встречается под разными марками. Позиции взаимозаменяемы по присоединительным и габаритным размерам.
| ZR 878 | действующая заводская маркировка |
|---|---|
| МР 317 | мотор-редуктор в сборе с двигателем |
| ПР 317 | линейка ПР — редукторы и мотор-редукторы всех типов |
| EVL 187 | прежняя маркировка завода |
| TZ 727 | обозначение в спецификациях поставщиков |
Полная таблица — соответствие маркировок EVL, МР, ПР, TZ и ZR.
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
У ZR 878 142 исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 365–1820 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 7.24–192.18 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,25–11 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор — в калькуляторе.
ZR 878 ставят в том же монтажном положении, в каком работал ZR 878: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: применяют редукторное масло, марка и объём — по паспорту изделия. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Это коническо-цилиндрический редуктор: первая ступень — коническая зубчатая передача, последующие — цилиндрические. Конический вход разворачивает поток мощности на 90°, поэтому входной и выходной валы расположены под прямым углом. Схема даёт высокий КПД, передачу больших моментов и низкий уровень шума.
Мощность 0.25–11 кВт, передаточное число 7.24–192.18, выходной крутящий момент 365–1820 Н·м. В типоразмере доступно 142 исполнения, отличающихся передаточным числом, валом, монтажом и комплектацией двигателем.
142 исполнения в рамках одного типоразмера. Они различаются передаточным числом, исполнением выходного вала (сплошной/полый), способом монтажа (лапы/фланец/насадной) и наличием электродвигателя. Подходящее исполнение подбирается через калькулятор на /podbor.
Да. ZR 878 проектировался как прямая замена коническо-цилиндрических редукторов SEW-Eurodrive и NORD соответствующего типоразмера: совпадают присоединительные размеры и диапазоны характеристик, поэтому замена идёт без переделки рамы. Подробнее — на странице /importozameshchenie.
Да. Модель доступна как отдельный редуктор и как мотор-редуктор в сборе с электродвигателем на 220 В (однофазный) или 380 В (трёхфазный). Возможна комплектация под управление частотным преобразователем.
Для приводов конвейеров и транспортёров, мешалок и смесителей, дробильно-сортировочного, упаковочного, вентиляционного и подъёмно-транспортного оборудования. Мощность до 11 кВт, момент до 1820 Н·м и угловая компоновка под 90° удобны там, где привод нужно развернуть и передать значительный момент при низких выходных оборотах.
Задайте требуемый выходной момент, обороты и схему монтажа в калькуляторе подбора на /podbor — система предложит подходящее исполнение ZR 878. При нестандартных условиях инженеры завода выполнят индивидуальный расчёт привода.
На продукцию серии ZR действует гарантия 12 месяцев. Типовые исполнения отгружаются со склада или из текущего производства, нестандартные — по согласованному графику. Поставка по всей России; цены и сроки по конкретному исполнению — по запросу.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Редуктор ZR 878 (коническо-цилиндрический) — производство Завода Редукторов, ООО «НИИ АТТ», Челябинск. Купить мотор-редуктор ZR 878 с расчётом под нагрузку, подбором исполнения и аналога импортного привода. Цена по запросу, гарантия 12 месяцев, поставка по всей России.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR |
| NORD | ZR |
| Motovario | ZR |
| Bonfiglioli | ZR |
Мотор-редуктор ZR 878 поставляется с электродвигателем 220/380 В или как редуктор под отдельный двигатель. Подбор по мощности, крутящему моменту и передаточному числу — в калькуляторе подбора; замена импортного привода (SEW, NORD, Motovario, Bonfiglioli) — на странице импортозамещения.
Смотрите серию коническо-цилиндрических редукторов, весь каталог и другие модели ZR. Отгрузка серийных типоразмеров ZR 878 — в короткие сроки напрямую от производителя.
