Позиция Lenze GKS 07 i=128,52 с двигателем 0,37 кВт относится к тихоходное исполнениям ряда: 5,3 об/мин при моменте 670 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Применение — густых сред: шнеки, скребковые транспортёры, мешалки. Момент высокий, чего достаточно для тяжёлых элеваторов и цепных транспортёров; при подборе слабым звеном обычно оказывается вал самой машины, а не редуктора.
Что даёт эта позиция на машине. При 5,3 об/мин и моменте 670 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,11 м/с при тяговом усилии 3350 Н; через шкив ⌀160 мм на выходной вал придёт около 8375 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 0,37 кВт нужен и фланец IEC 71 по посадке, и линия, держащая 1,1 А при 380 В. Не сойдётся одно из двух — привод не пустят. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 11,3 с, быстрее делает только меньшее передаточное число.
Место в ряду. Ряд Lenze GKS 07 не заканчивается одной позицией: 33 передаточных, от 7,24 до 192,18. Это исполнение 28-е по счёту: следующая ступень вниз по скорости — i=135,26 (11 об/мин), вверх — i=113,58 (13 об/мин). По двигателю ряд идёт от 0,25 до 11 кВт, здесь 0,37 кВт — 2-я мощность из 12. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Lenze GKS 07 поставляем под заказ; наш аналог — ZR 878, встаёт на штатное место без переделки рамы.

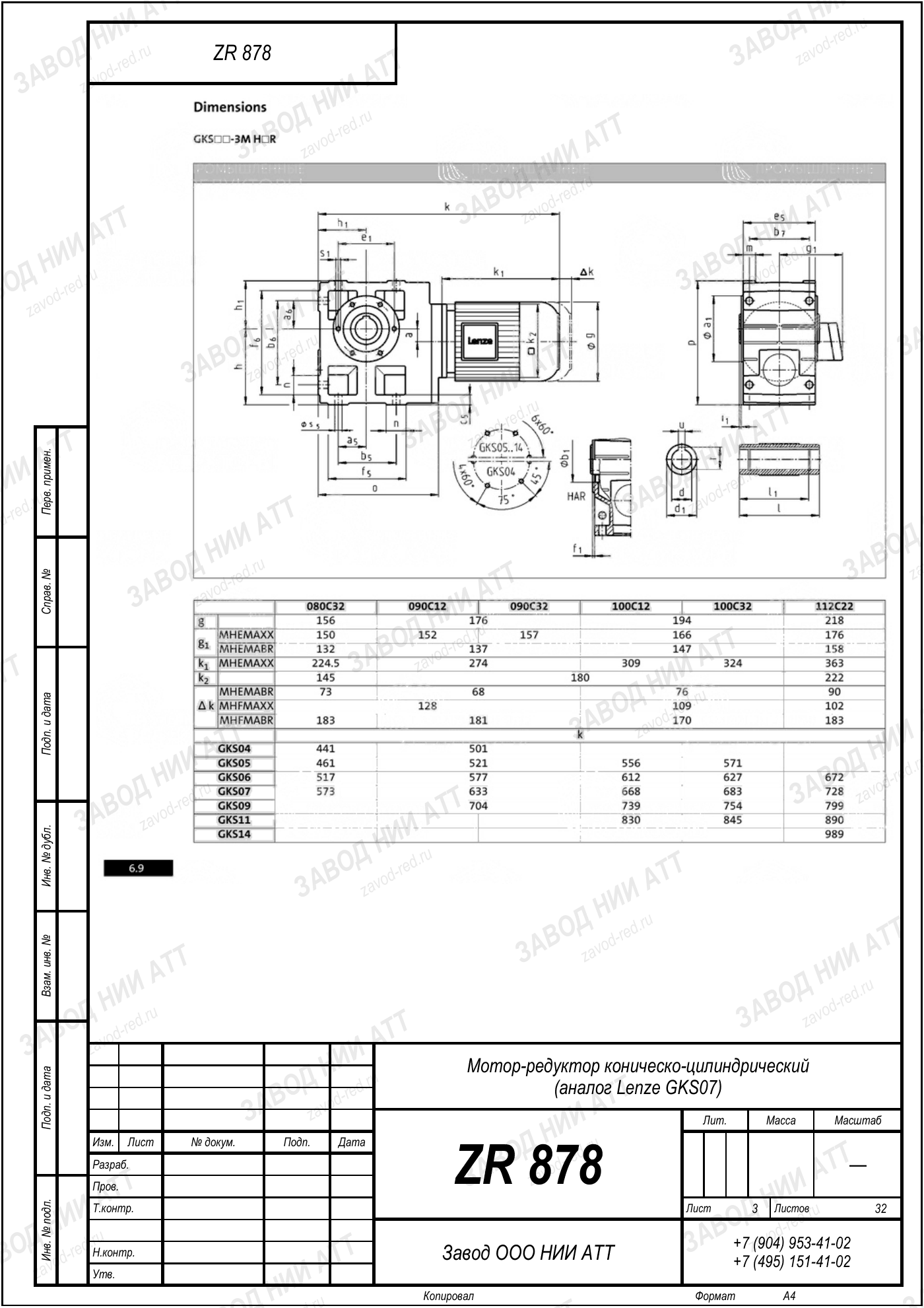

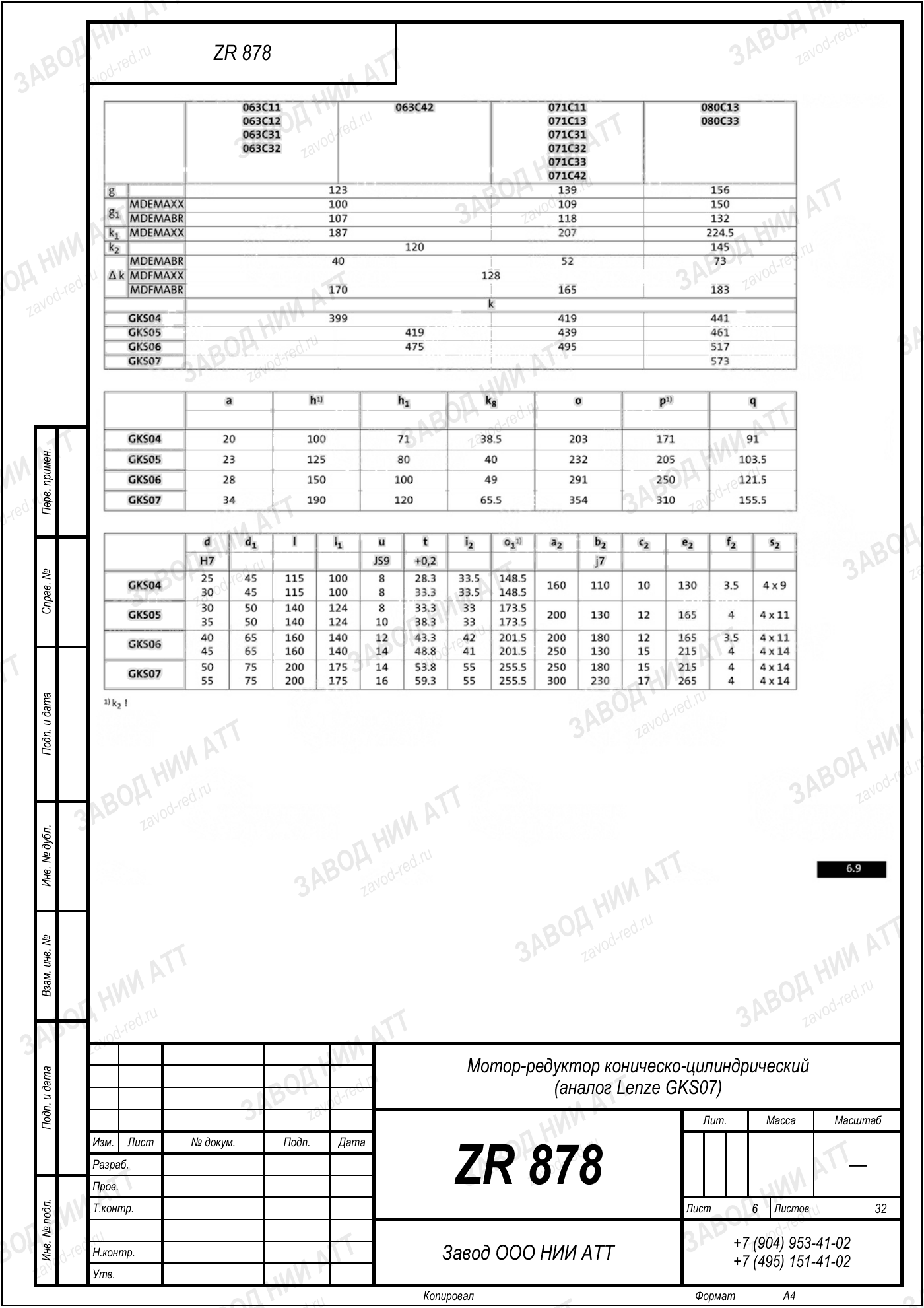

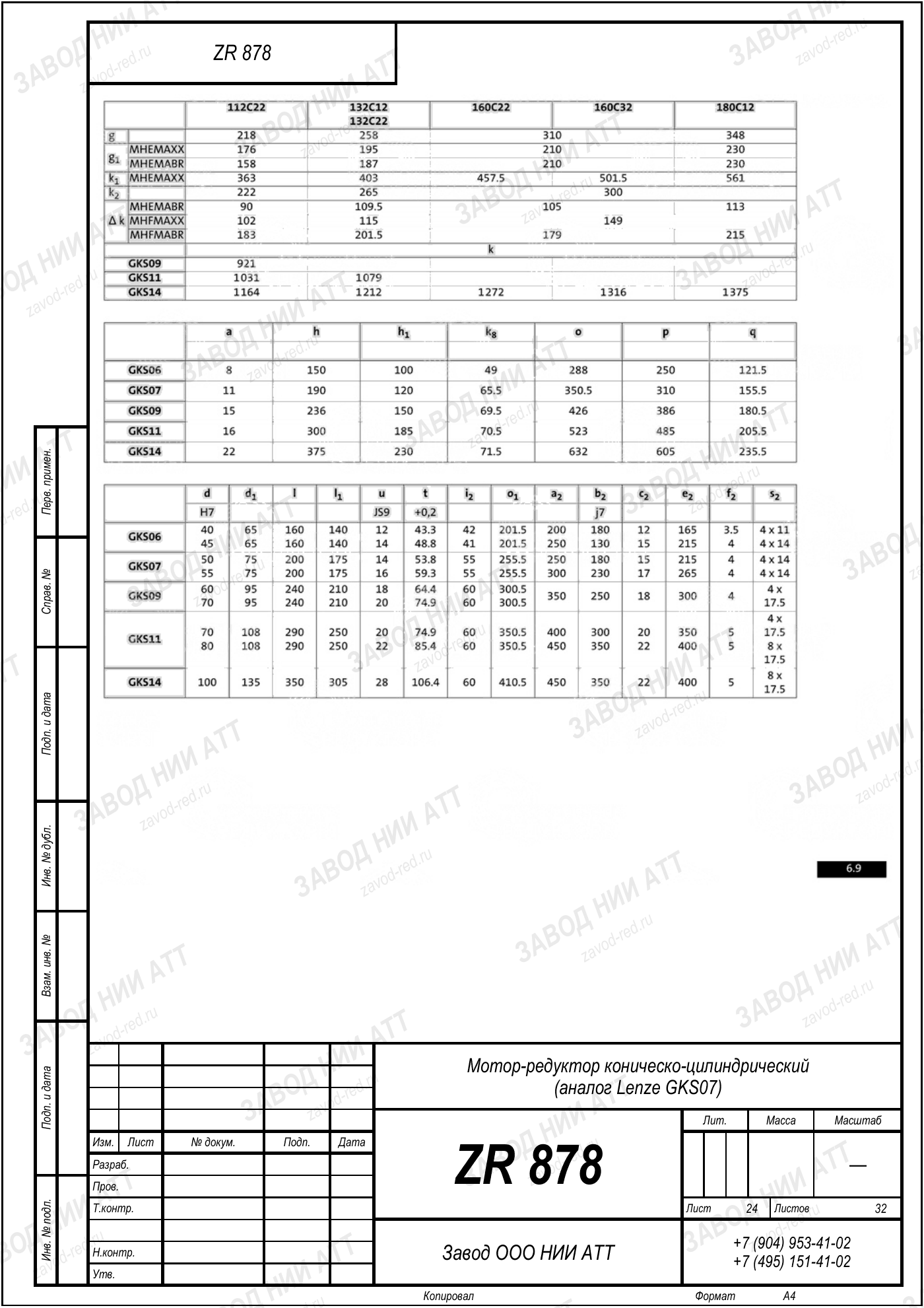

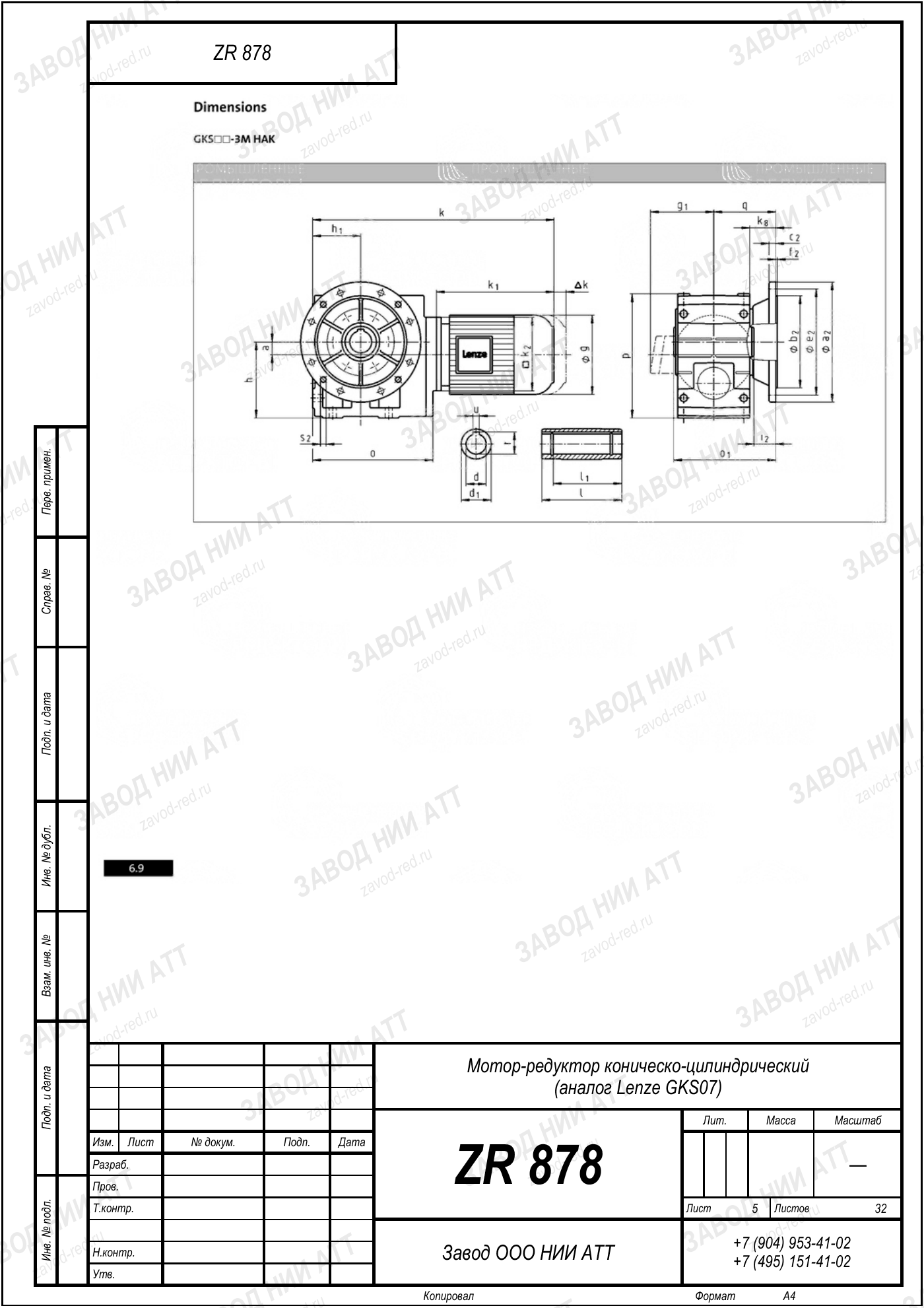

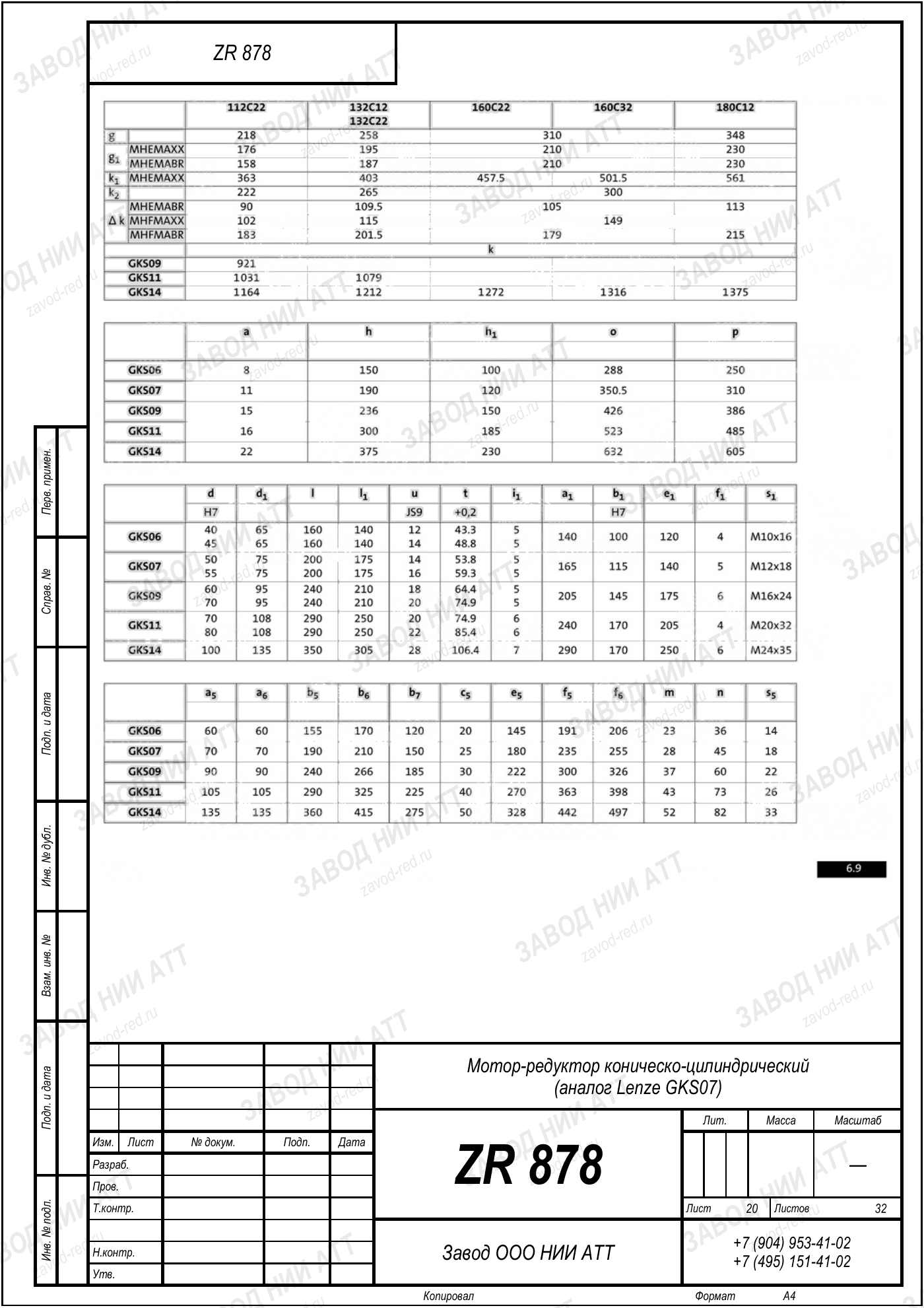

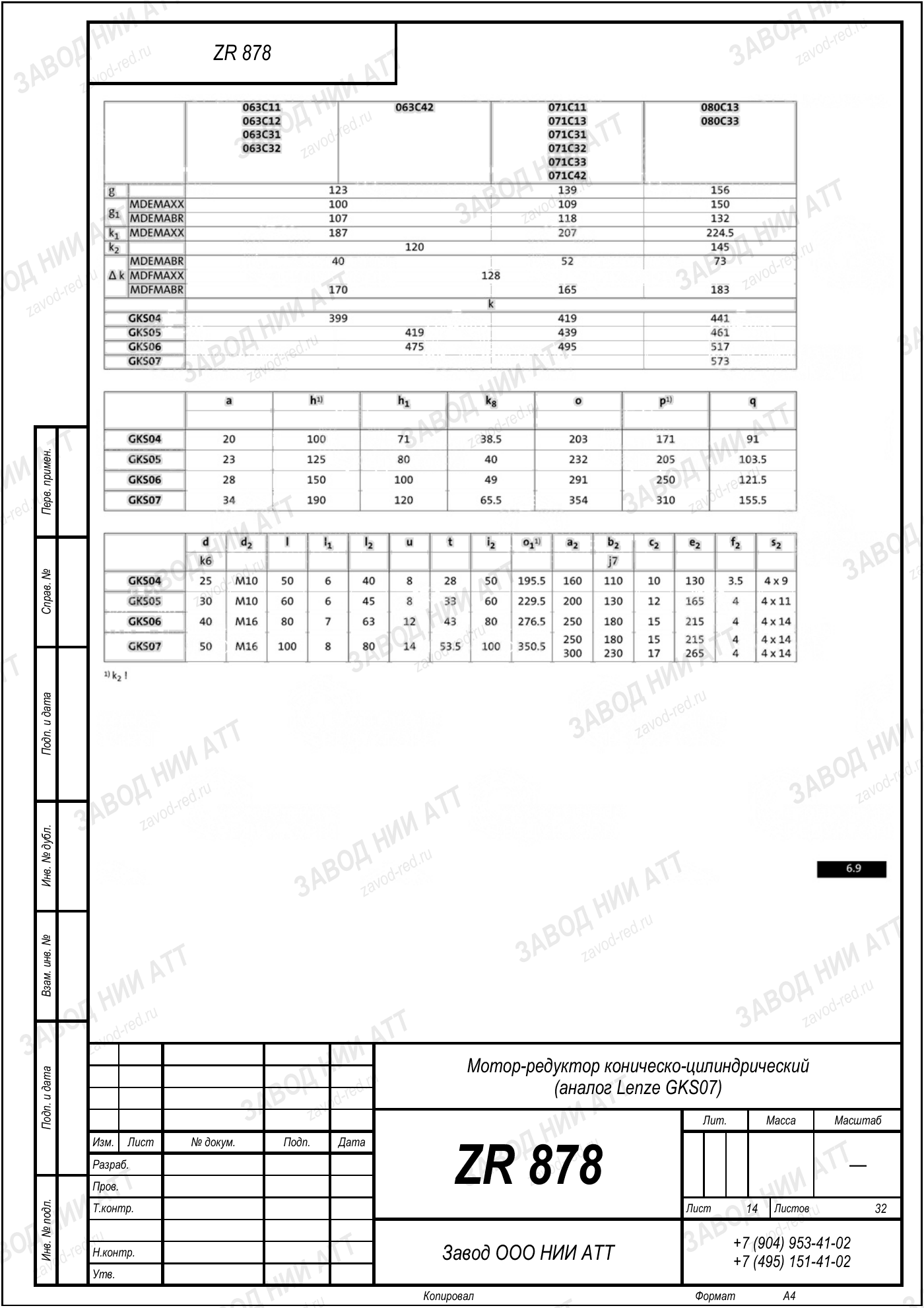

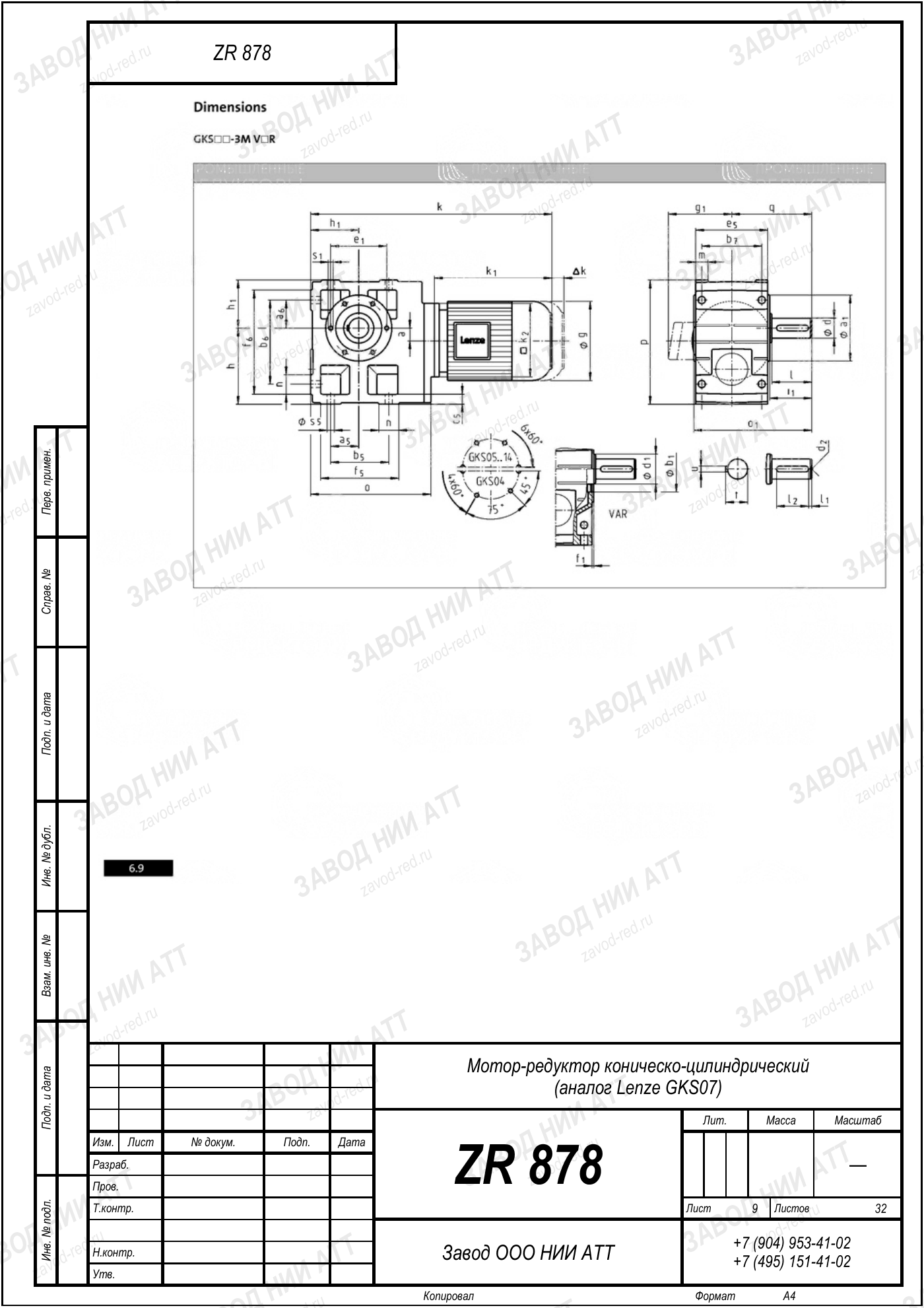

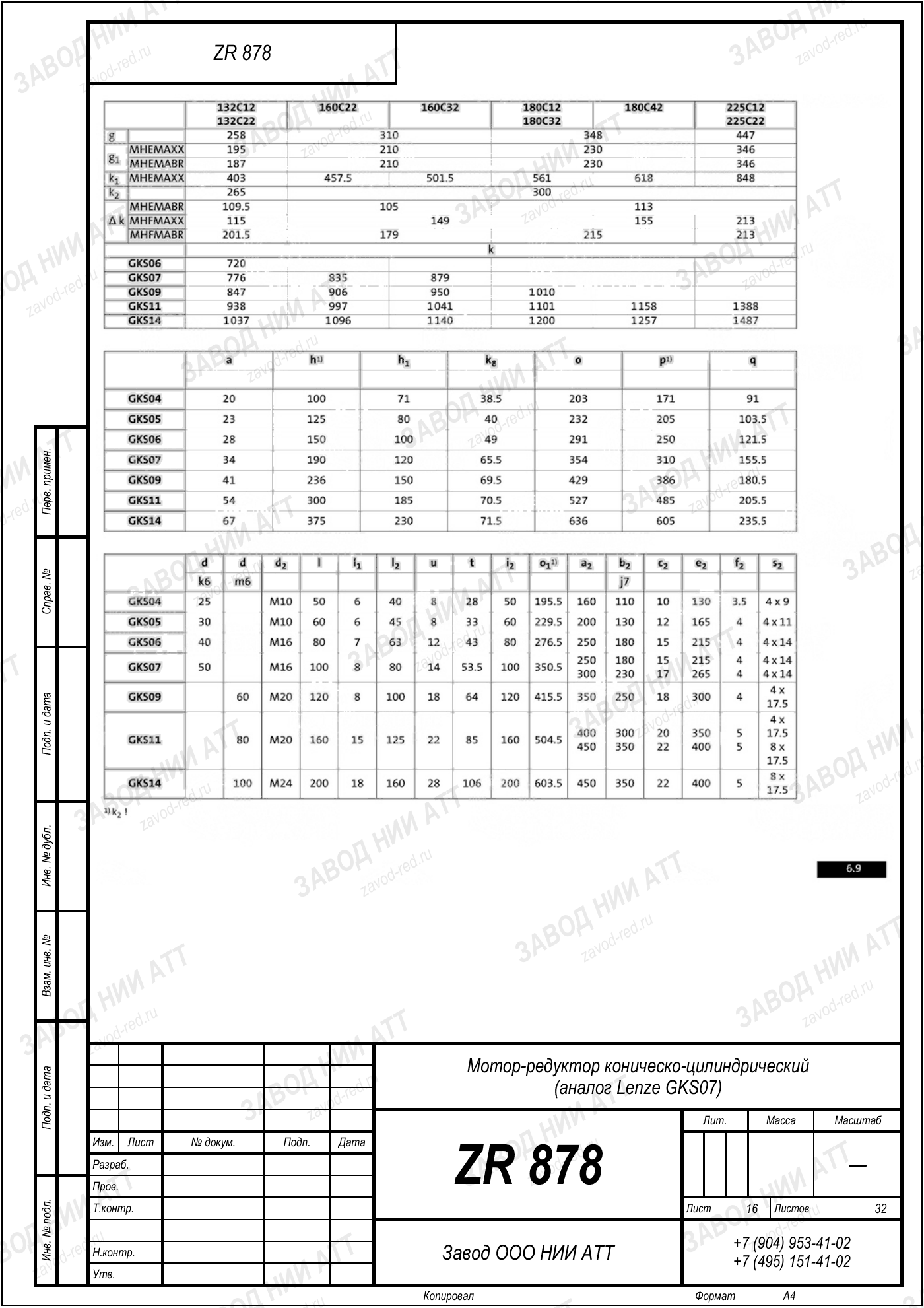

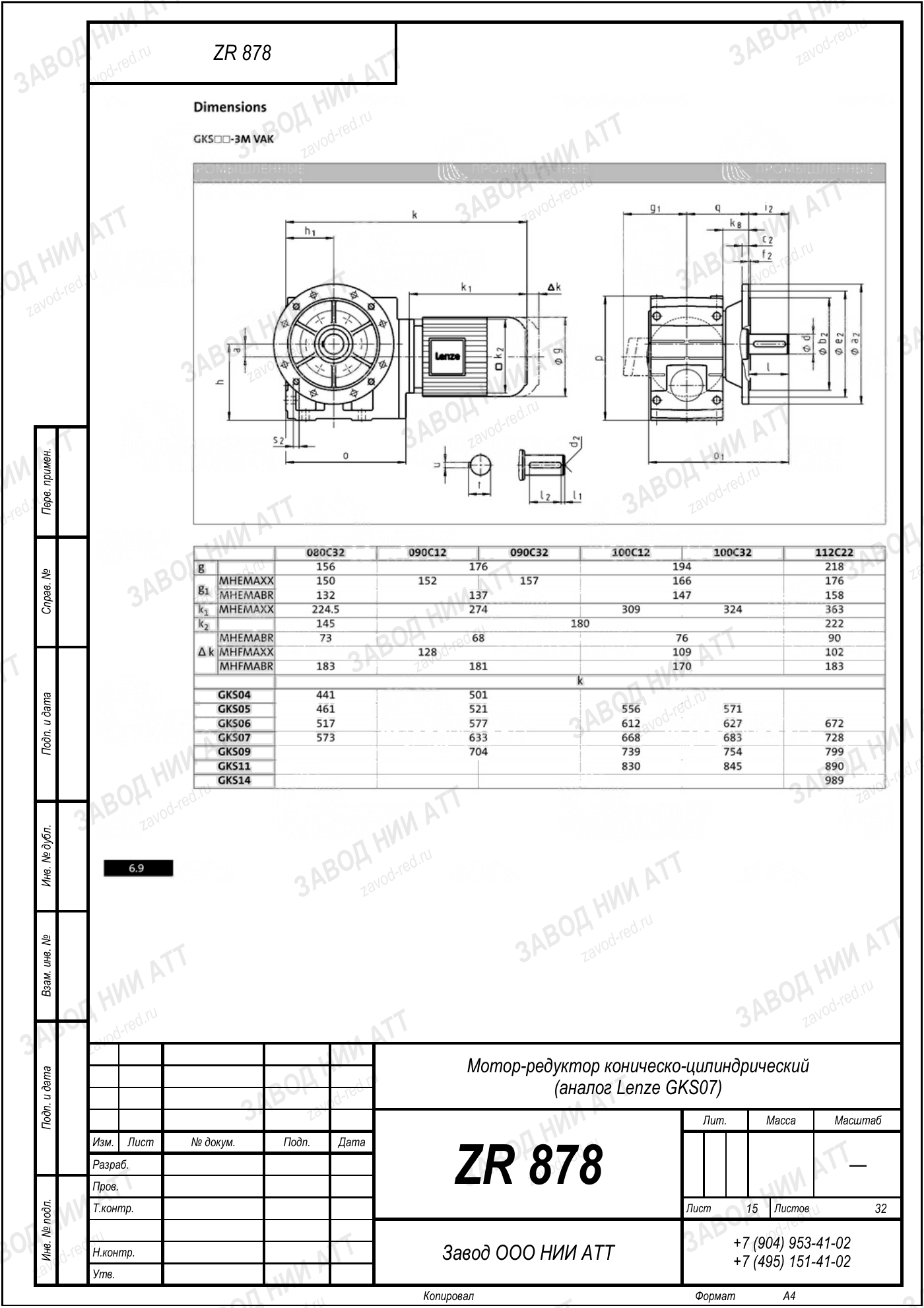

Габаритный и присоединительный чертёж модели Lenze GKS 07 — нажмите на лист, чтобы увеличить. Листов: 32. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Lenze GKS 07 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | GKS | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 07 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Передаточное число | i=128,52 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 0,37 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,2–11 кВт |
| Момент на выходе | 670 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | GFL 07, GSS 07, GST 07 | другие обозначения этого производителя |
| Обозначения модели | GKS 07, GSS 07 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 128,52 — отсюда 5,3 об/мин на выходе, и мощность двигателя 0,37 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
В нашей номенклатуре этой позиции соответствует ZR 878: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как GKS 07, GSS 07 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: GKS07, GSS07. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 07 у производителя есть обозначения GFL 07, GSS 07, GST 07 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: GFL07, GSS07, GST07. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 878 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Lenze GKS 07. Проверьте их по своей машине.
ZR 878 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Не переносите сюда сроки соседа по ряду — тихоходное исполнение изнашивается иначе. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Не подошли обороты — соседние исполнения Lenze GKS 07 на том же корпусе:
На выходном валу 5,3 об/мин при стандартных 1450 об/мин на входе. Передаточное 128,52 — это отношение входной скорости к выходной.
Номинальный момент на выходе 670 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,37 кВт. Дайте мощность и обороты мотора, посчитаем.
Для монтажа меняется только шильдик: ZR 878 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Сравните 5,3 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Lenze GKS 07.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
В ряду Lenze GKS 07 десятки исполнений, и путают их часто. Эта позиция — тихоходное исполнение: 5,3 об/мин на выходе и момент 670 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 878.
| Импортное исполнение | Замена ZR |
|---|---|
| Lenze GKS 07 · 0,37 кВт, i=128,52 (эта позиция) | ZR 878 |
| Lenze GKS 07 · прочие исполнения (0,2–11 кВт, i=7,24–192,18) | ZR 878 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
