Varvel SRS 28 с передаточным i=50 с двигателем 0,06 кВт выдаёт 28 об/мин при моменте 3 Н·м — среднетихоходное исполнение ряда. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Позиция закрывает приводы ленточных транспортёров, ковшовых элеваторов и питателей; момент небольшой, рассчитан на привод лёгких заслонок, малых шнеков, дозаторов. Учтите: при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Чем отличается серия. Отличается от «голого» RS отсутствием входного фланца (компактнее для прямой стыковки с валом заказчика)
Что даёт эта позиция на машине. При 28 об/мин и моменте 3 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,29 м/с при тяговом усилии 30 Н; через шкив ⌀250 мм на выходной вал придёт около 24 Н радиальной нагрузки. Скорость ленты проще считать от оборота: 2,1 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд Varvel SRS 28 не заканчивается одной позицией: 10 передаточных, от 7,5 до 80. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=60 (24 об/мин), вверх — i=40 (36 об/мин). По двигателю ряд идёт от 0,06 до 0,25 кВт, здесь 0,06 кВт — 1-я мощность из 5. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Кроме оригинала Varvel SRS 28 предлагаем ZR 603 — тот же габарит и крепление, срок поставки короче.

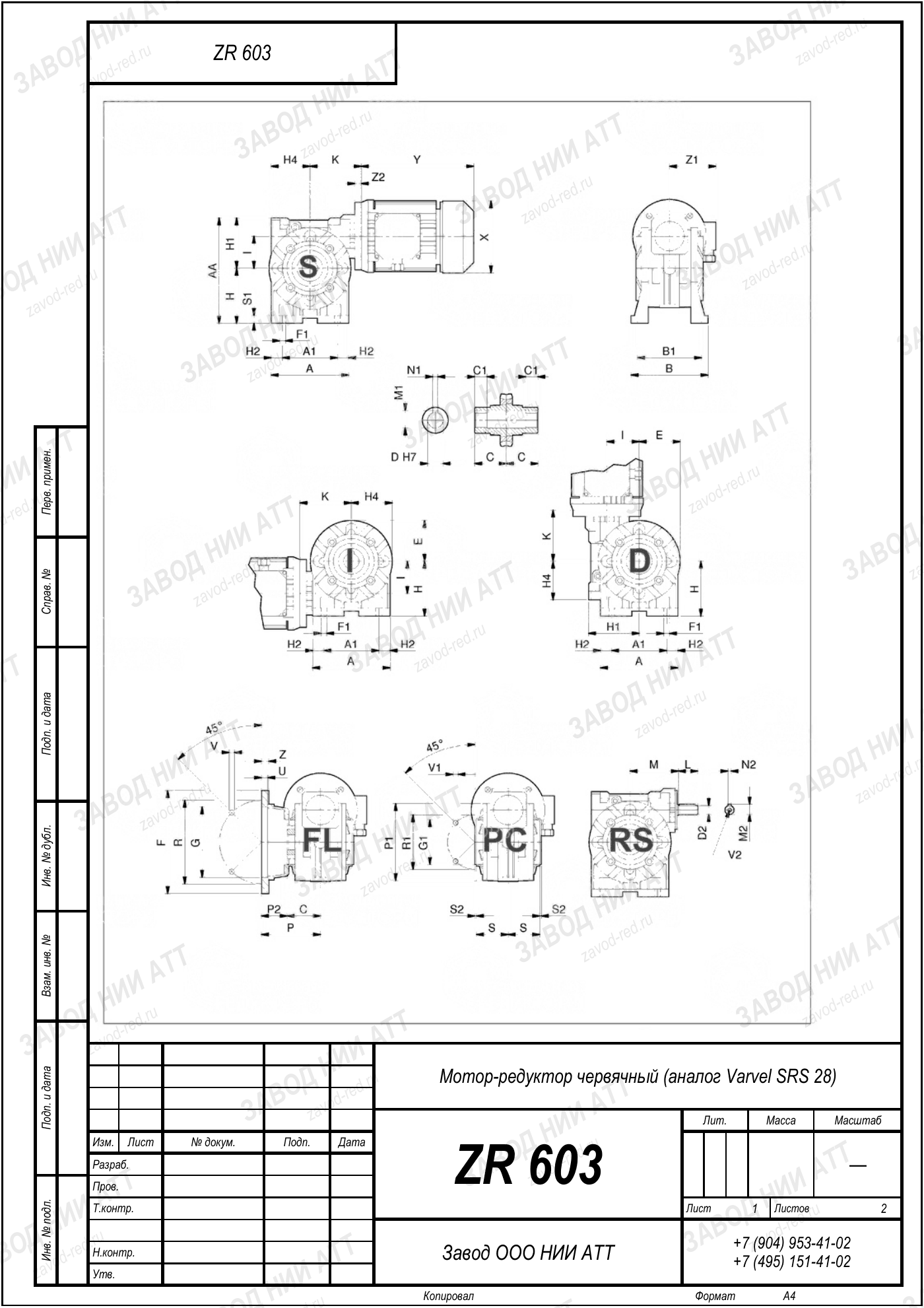

Габаритный и присоединительный чертёж модели Varvel SRS 28 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Varvel SRS 28 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | SRS | определяет устройство передачи между входным и выходным валом — червячный |
|---|---|---|
| Типоразмер | 28 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=50 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 0,06 кВт | для этой позиции; вся линейка модели укладывается в см. модель |
| Момент на выходе | 3 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | SRT 28 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 50 — отсюда 28 об/мин на выходе, и мощность двигателя 0,06 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Наш аналог: ZR 603. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 28 у производителя есть обозначения SRT 28 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: SRT28. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 603 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию Varvel SRS 28 обычно и приводит к пересорту. Нужны четыре числа с шильда.
ZR 603 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Соседи Varvel SRS 28 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 28 об/мин при стандартных 1450 об/мин на входе. Передаточное 50 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,06 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 603 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Смотрите на обороты: эта позиция даёт 28 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
Позиции Varvel SRS 28 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднетихоходное исполнение: 28 об/мин на выходе и момент 3 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 603.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
