Varvel SRS 150 i=50 с двигателем 5,5 кВт — среднетихоходное исполнение, 28 об/мин на выходе при моменте 1426 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Скорость под цепных конвейеров, норий и тарельчатых питателей; момент очень высокий — это уровень привода дробильного оборудования и больших барабанов. Оговорка: основание должно быть жёстким — реактивный момент разворачивает корпус.
Чем отличается серия. Отличается от «голого» RS отсутствием входного фланца (компактнее для прямой стыковки с валом заказчика)
Что даёт эта позиция на машине. При 28 об/мин и моменте 1426 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,37 м/с при тяговом усилии 11408 Н; через шкив ⌀200 мм на выходной вал придёт около 14260 Н радиальной нагрузки. Двигатель 5,5 кВт с фланцем IEC 132 тянет 12 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. На один оборот тихоходного вала уходит 2,1 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. 11 передаточных на Varvel SRS 150: с 7,5 ряд начинается, на 100 заканчивается. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=60 (24 об/мин), вверх — i=40 (36 об/мин). По двигателю ряд идёт от 2,2 до 15 кВт, здесь 5,5 кВт — 4-я мощность из 7. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Оригинал Varvel SRS 150 везём под заказ. Наш ZR 6015 повторяет посадочные размеры — основание и обвязка остаются прежними.

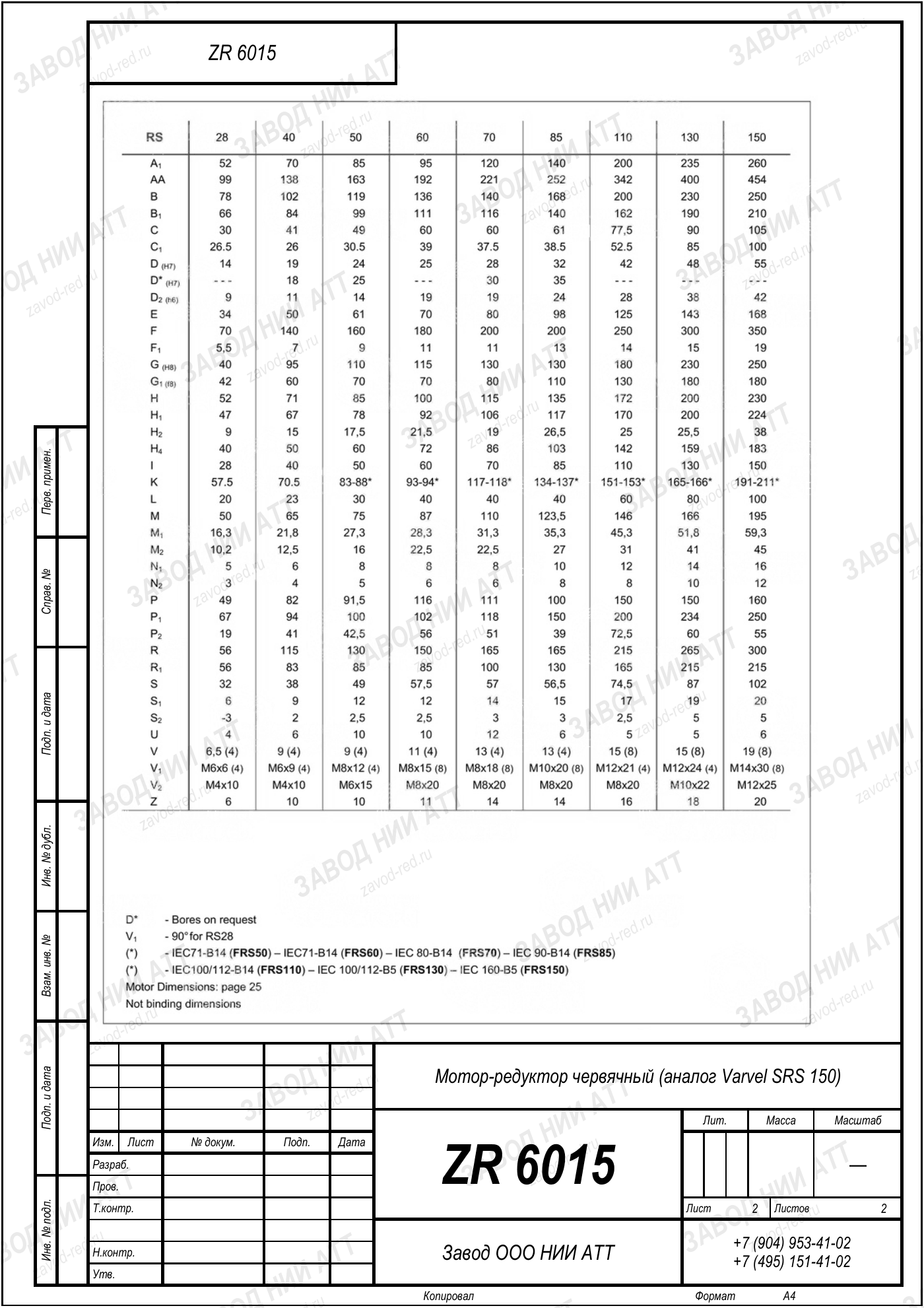

Габаритный и присоединительный чертёж модели Varvel SRS 150 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Varvel SRS 150 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | SRS | определяет устройство передачи между входным и выходным валом — червячный |
|---|---|---|
| Типоразмер | 150 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=50 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 5,5 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 2,2–15 кВт |
| Момент на выходе | 1426 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MRD 42, MRN 32, RO 33, RV 33, VRL 115 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 50 — отсюда 28 об/мин на выходе, и мощность двигателя 5,5 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Соответствие в нашей номенклатуре — ZR 6015, подтверждаем расчётом под вашу нагрузку.
Рядом с этой серией производитель выпускает MRD 42, MRN 32, RO 33, RV 33, VRL 115 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRD42, MRN32, RO33, RV33, VRL115. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6015 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда Varvel SRS 150 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Наш ZR 6015 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Нужен другой момент на выходе — исполнения Varvel SRS 150 с соседним передаточным, корпус общий:
На выходном валу 28 об/мин при стандартных 1450 об/мин на входе. Передаточное 50 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1426 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 5,5 кВт. Пришлите данные мотора — посчитаем, что получится.
Присоединительные размеры ZR 6015 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Отличают позиции передаточное и мощность. Здесь выход 28 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Varvel SRS 150 — корпус и посадочные останутся теми же.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Внешне позиции Varvel SRS 150 не различить: разница внутри, в передаче. Эта позиция — среднетихоходное исполнение: 28 об/мин на выходе и момент 1426 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 6015.
| Импортное исполнение | Замена ZR |
|---|---|
| Varvel SRS 150 · 5,5 кВт, i=50 (эта позиция) | ZR 6015 |
| Varvel SRS 150 · прочие исполнения (2,2–15 кВт, i=7,5–100) | ZR 6015 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
