Позиция Transtecno CMGIS 032/033 i=3 с двигателем 0,37 кВт относится к высокоскоростное исполнениям ряда: 483 об/мин при моменте 7.3 Н·м. Диапазон нетипичный для редуктора — проверьте, не проще ли поставить ремень.
Обороты подходят для лёгких валов с малым моментом сопротивления. Момент здесь небольшой — рабочий диапазон для лёгких заслонок, малых шнеков, дозаторов; при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Про серию. Выше КПД и ниже шум, чем у червячной CM, но дороже; присоединительные размеры мотор-фланца совпадают с CM, но корпуса не взаимозаменяемы.
Что даёт эта позиция на машине. При 483 об/мин и моменте 7.3 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 5,06 м/с при тяговом усилии 73 Н; через шкив ⌀200 мм на выходной вал придёт около 73 Н радиальной нагрузки. Двигатель 0,37 кВт — это фланец IEC 71, рабочий ток около 1,1 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 0,1 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Transtecno CMGIS 032/033 в наличии 8 передаточных — от 3 до 176. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=6,77 (214 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,37 кВт — 5-я мощность из 7. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Эту позицию закрываем двумя путями: поставкой оригинала Transtecno CMGIS 032/033 и нашим ZR 949 с теми же присоединительными размерами.

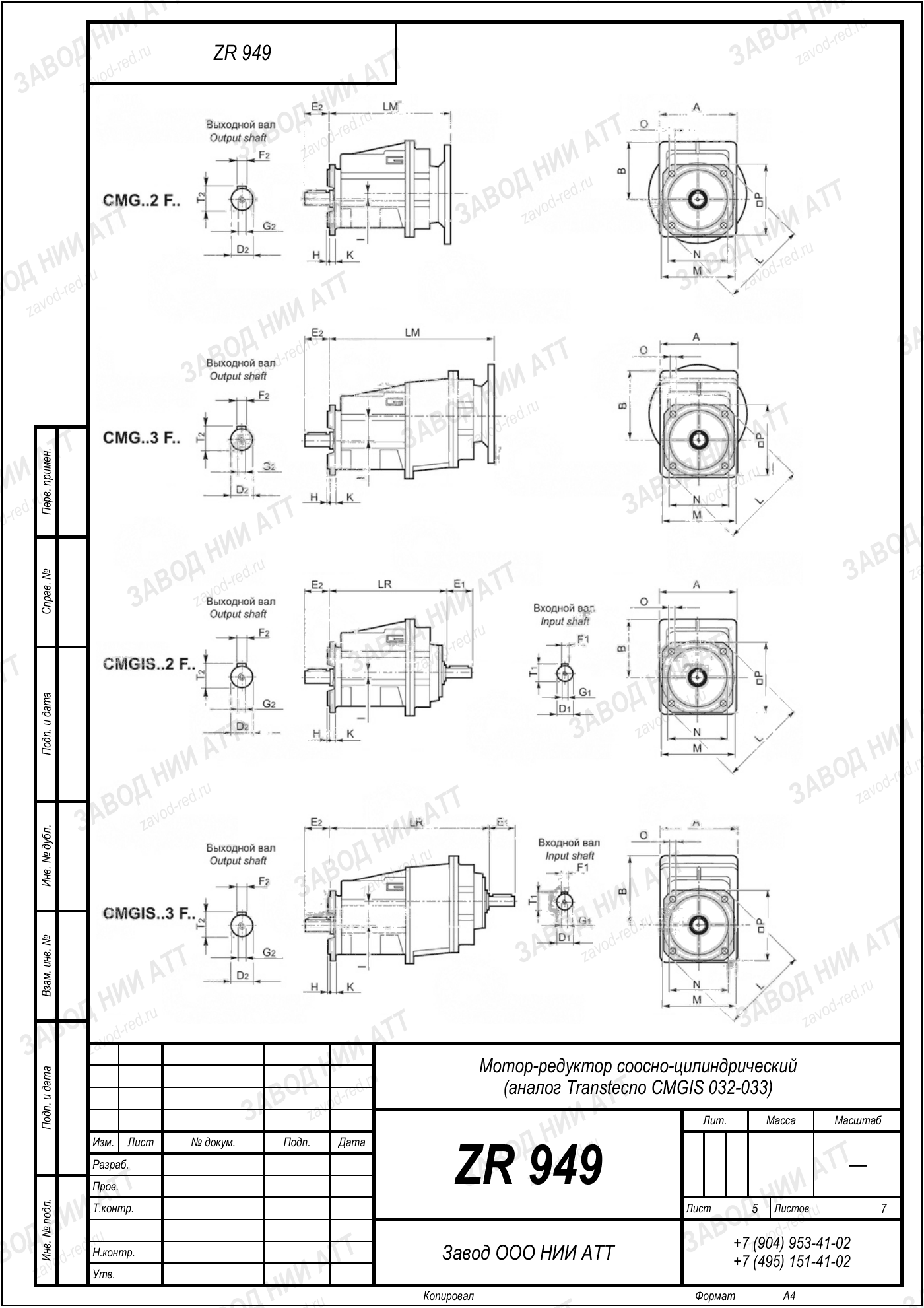

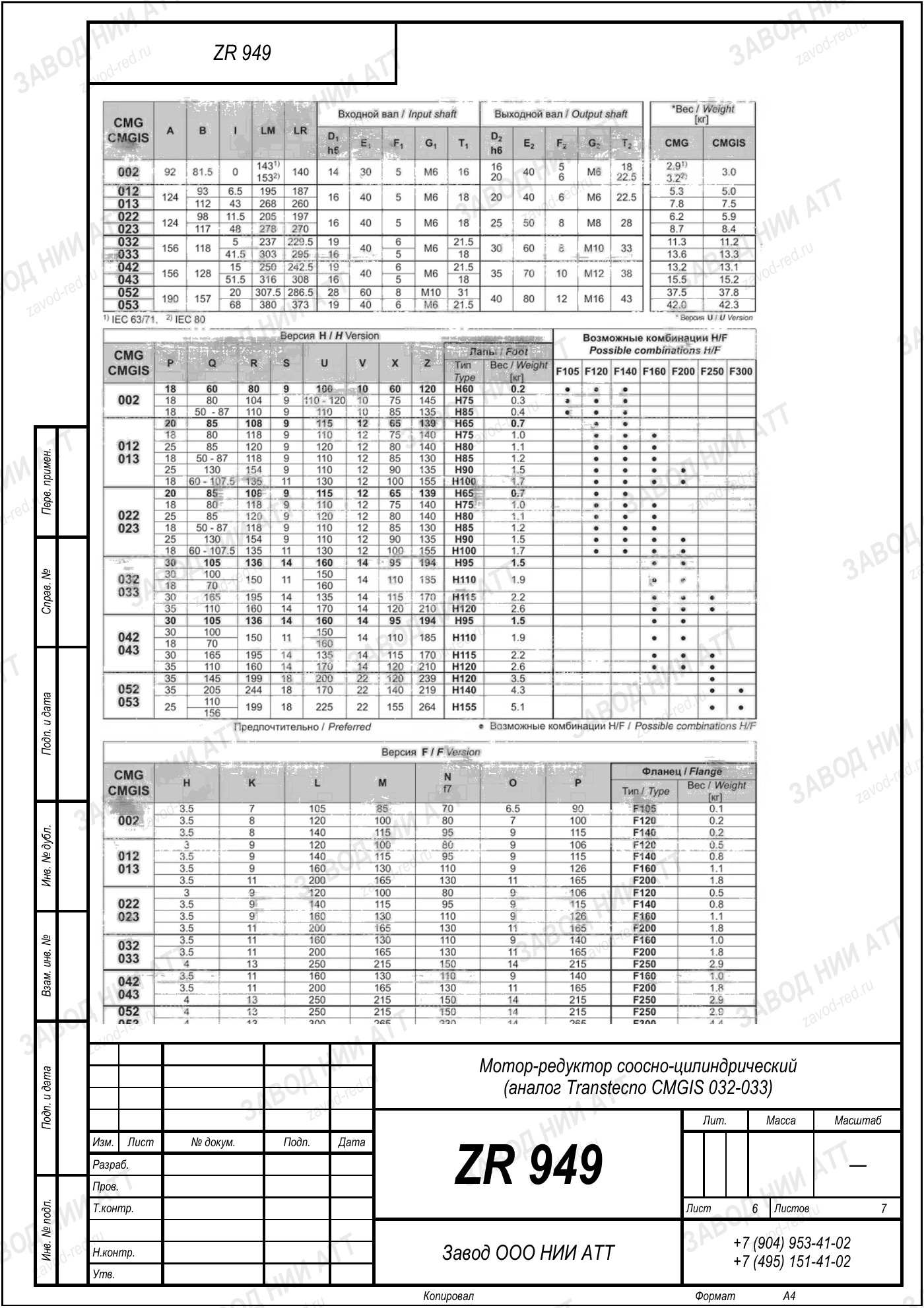

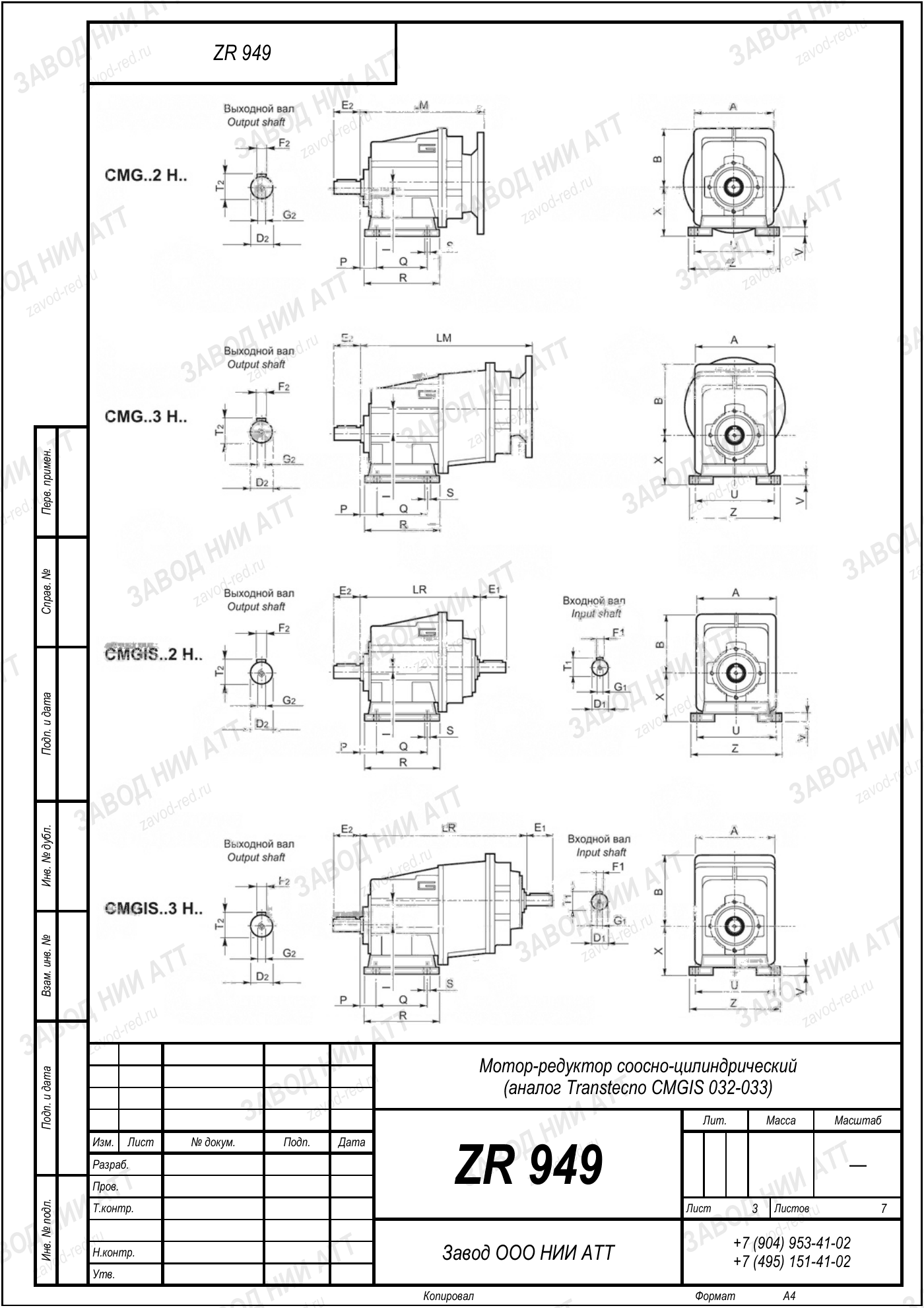

Габаритный и присоединительный чертёж модели Transtecno CMGIS 032/033 — нажмите на лист, чтобы увеличить. Листов: 7. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Transtecno CMGIS 032/033 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | CMGIS | задаёт тип передачи — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 032/033 | габарит корпуса и присоединительные размеры |
| Тот же типоразмер | CMG 032 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 3 — отсюда 483 об/мин на выходе, и мощность двигателя 0,37 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Наш аналог: ZR 949. Подбор ведём от момента и оборотов вашей машины.
Наш аналог: ZR 949. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 032 у производителя есть обозначения CMG 032 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CMG032. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 949 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять Transtecno CMGIS 032/033, сверьте четыре числа: по ним позиция и определяется.
ZR 949 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Следите за температурой масла: на предельных оборотах она определяет ресурс.
Это высокоскоростное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
На выходном валу 483 об/мин при стандартных 1450 об/мин на входе. Передаточное 3 — это отношение входной скорости к выходной.
Номинальный момент на выходе 7.3 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 0,37 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 949 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 483 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Transtecno CMGIS 032/033 i=3 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 0,37 кВт.
Ряд Transtecno CMGIS 032/033 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — высокоскоростное исполнение: 483 об/мин на выходе и момент 7.3 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Нет шильда — работаем от машины: пришлите обороты рабочего органа и требуемое усилие, подберём исполнение расчётом, а также подберёт ZR 949 на замену.
| Импортное исполнение | Замена ZR |
|---|---|
| Transtecno CMGIS 032/033 · прочие исполнения (0,1–5,5 кВт, i=3–176) | ZR 949 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
