Исполнение Tramec XC 75 i=21,14 с двигателем 0,2 кВт: по классу среднескоростное, 69 об/мин на выходном валу при моменте 28 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такие обороты нужны в приводах барабанных машин, насосов и наматывателей, момент небольшой — под задачи дозаторов, малых шнеков и лёгкой запорной арматуры. Помните: сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Отличие от соседних серий. Монолитный шлифованный со всех сторон корпус даёт больше вариантов крепления, чем составной K; в отличие от H — без встроенной предварительной цилиндрической ступени.
Что даёт эта позиция на машине. При 69 об/мин и моменте 28 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,72 м/с при тяговом усилии 280 Н; через шкив ⌀200 мм на выходной вал придёт около 280 Н радиальной нагрузки. 0,9 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Выходные обороты задаёт передаточное — у Tramec XC 75 их 8, от 7,5 до 100. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=35,48 (41 об/мин), вверх — i=12,59 (115 об/мин). По двигателю ряд идёт от 0,2 до 1,1 кВт, здесь 0,2 кВт — 1-я мощность из 3. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Кроме оригинала Tramec XC 75 предлагаем ZR 607 · ПР 475 — тот же габарит и крепление, срок поставки короче.

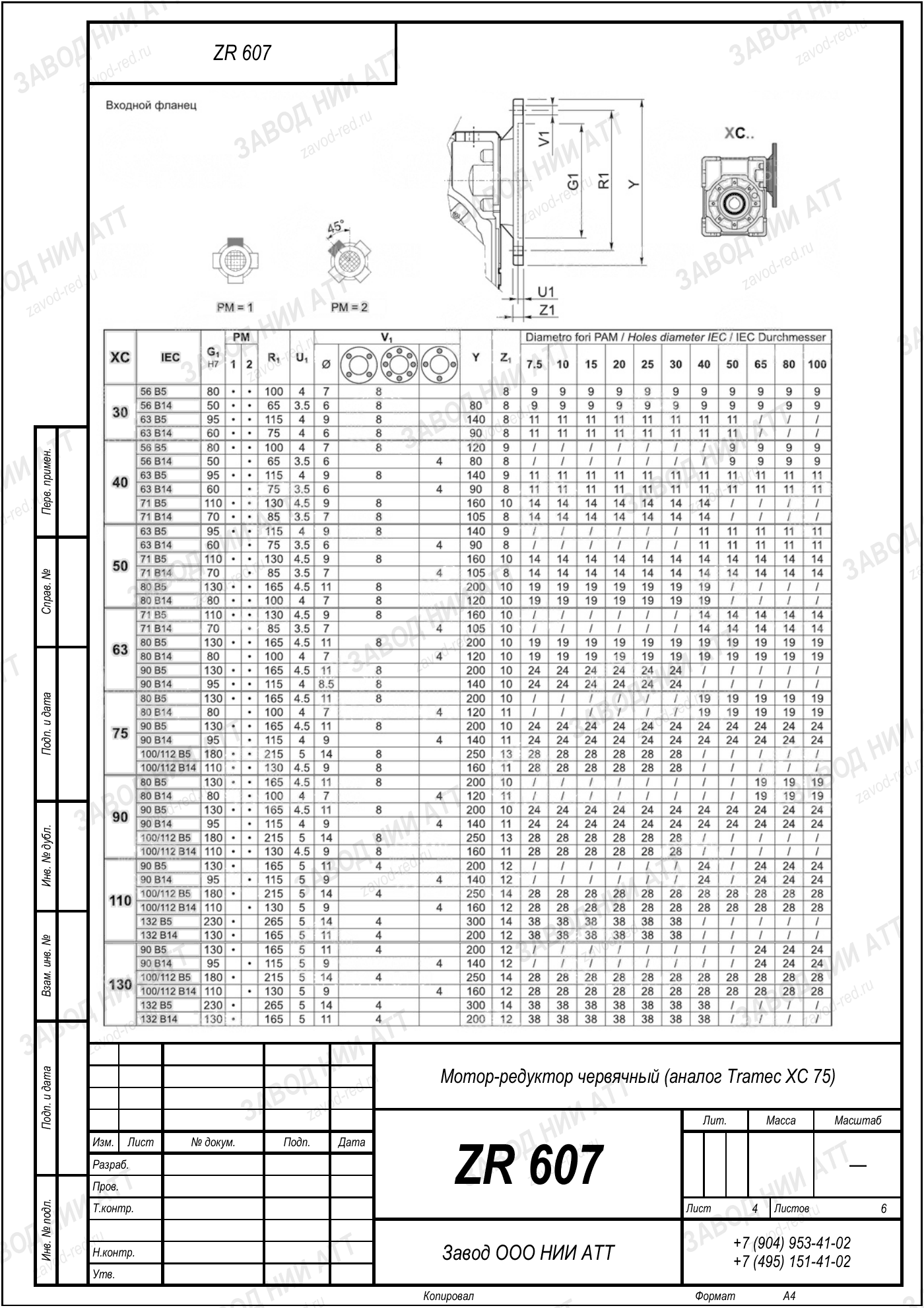

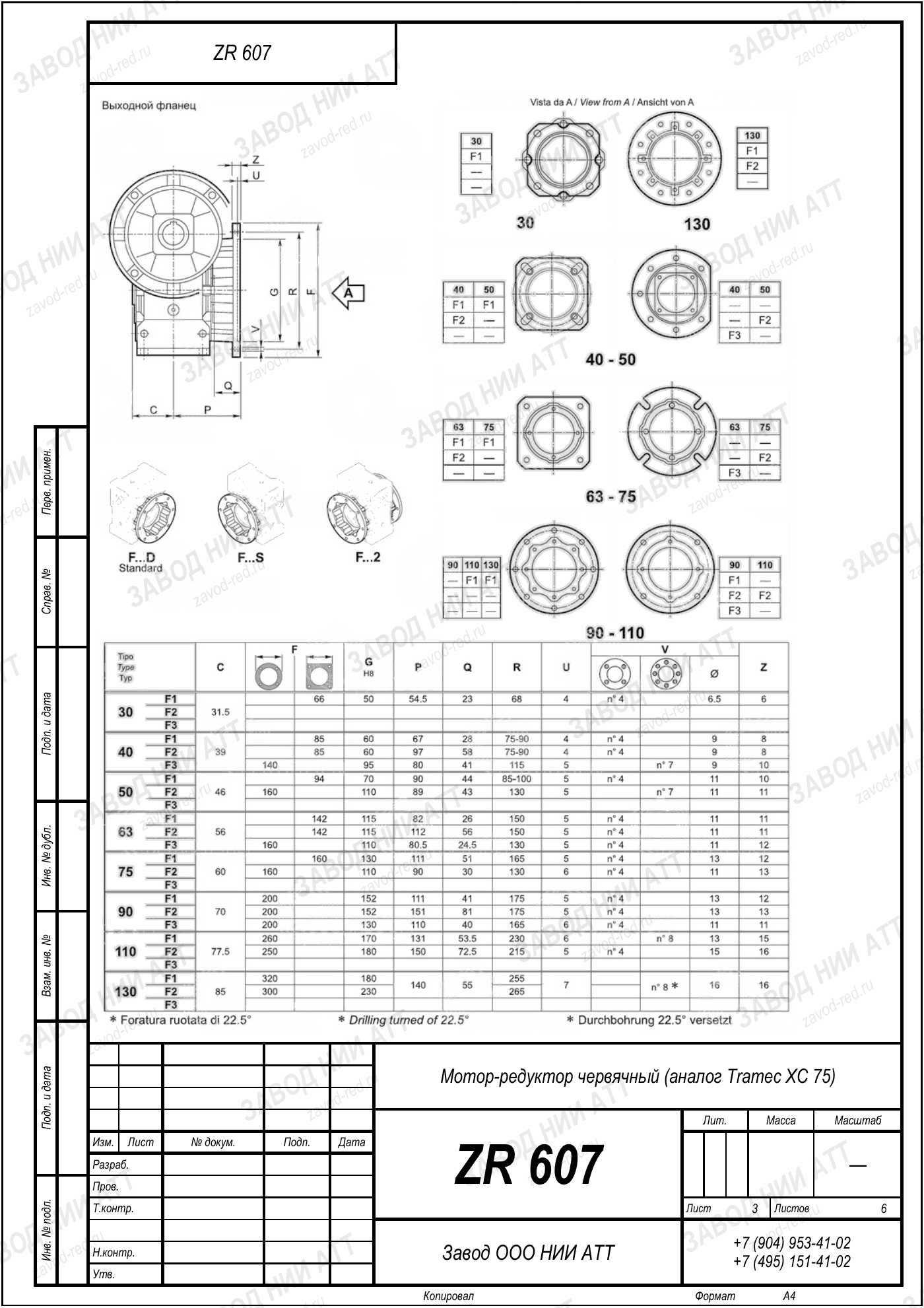

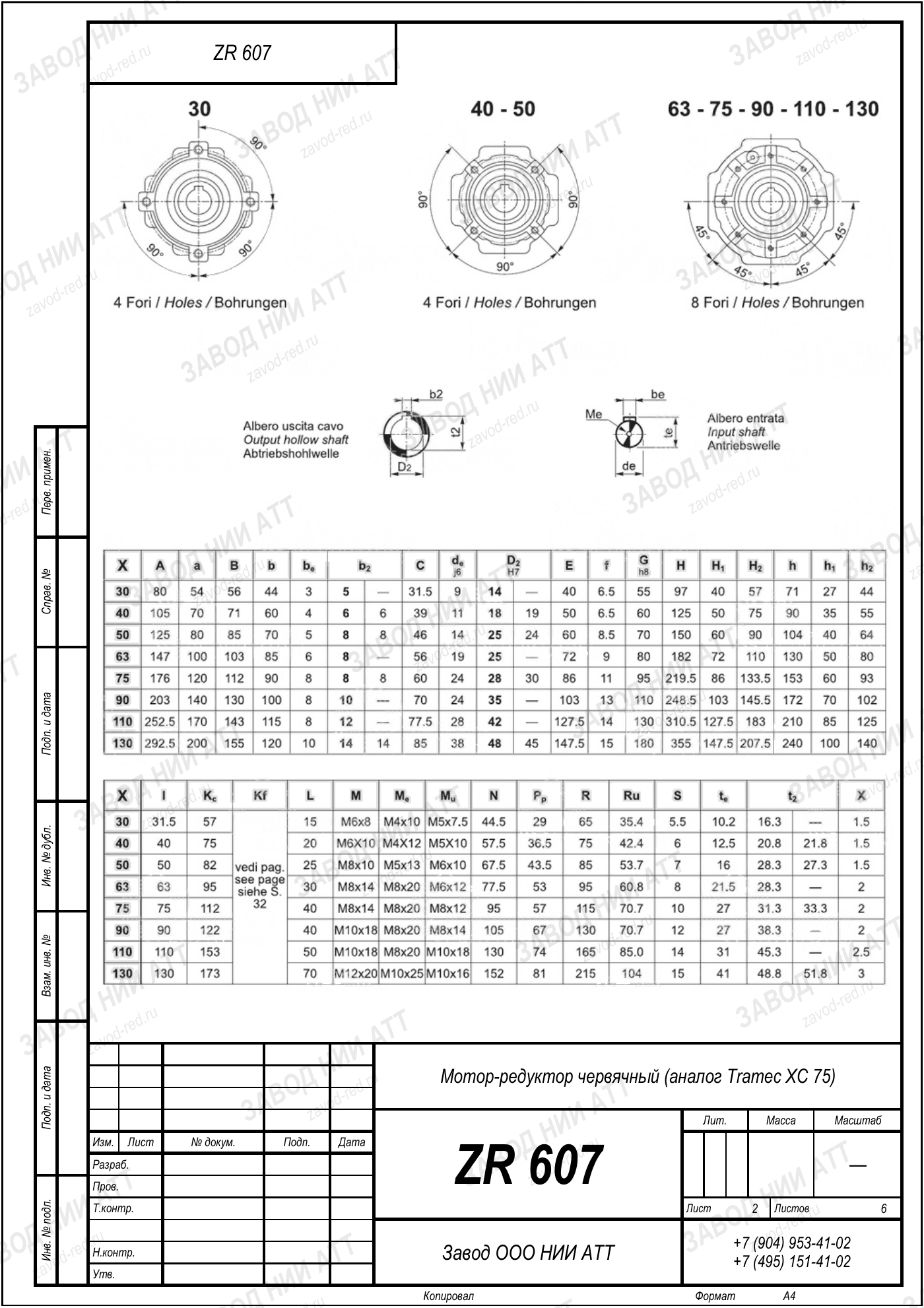

Габаритный и присоединительный чертёж модели Tramec XC 75 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Tramec XC 75 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | XC | указывает, какой передачей понижаются обороты — червячный |
|---|---|---|
| Типоразмер | 75 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Другие серии | T 90, PA 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 21,14 — отсюда 69 об/мин на выходе, и мощность двигателя 0,2 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Этой позиции отвечает ZR 607 · ПР 475 — соответствие считаем по нагрузке, а не по таблице кодов.
Рядом с этой серией производитель выпускает T 90, PA 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: T90, PA125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 607 · ПР 475 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Tramec XC 75 они другие.
На замену ставим ZR 607 · ПР 475: считаем по моменту и передаточному, а не по каталожному коду.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Одного регламента на всю модель не бывает: среднескоростное исполнение обслуживают по своему графику. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,14 — это отношение входной скорости к выходной.
Номинальный момент на выходе 28 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,2 кВт. Пришлите параметры, подберём исполнение.
ZR 607 · ПР 475 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Смотрите на обороты: эта позиция даёт 69 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Ряд Tramec XC 75 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 28 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 607 · ПР 475 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Tramec XC 75 · прочие исполнения (0,2–4 кВт, i=7,5–100) | ZR 607 · ПР 475 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
