Это среднетихоходное исполнение SITI MU 63: передаточное i=25 с двигателем 0,37 кВт даёт 36 об/мин на выходе при моменте 73 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Обороты этой позиции идут в приводы ленточных транспортёров, ковшовых элеваторов и питателей. По моменту ряд средний — хватает для конвейеров средней ширины и мешалок жидких сред, и всё же вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Особенность серии. Меньший типоразмерный ряд и меньшая макс. мощность/момент, чем у I-MI; главное отличие — квадратный корпус с креплением на любую грань против круглого у I-MI
Что даёт эта позиция на машине. При 36 об/мин и моменте 73 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,47 м/с при тяговом усилии 584 Н; через шкив ⌀160 мм на выходной вал придёт около 912 Н радиальной нагрузки. На монтаж уходят три цифры: 0,37 кВт, фланец IEC 71 и 1,1 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Тихоходный вал проворачивается за 1,7 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. SITI MU 63 идёт в 11 передаточных — крайние точки ряда 7,5 и 100. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=30 (48 об/мин), вверх — i=20 (72 об/мин). По двигателю ряд идёт от 0,18 до 2,2 кВт, здесь 0,37 кВт — 3-я мощность из 8. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала SITI MU 63 и нашим ZR 606 с теми же присоединительными размерами.

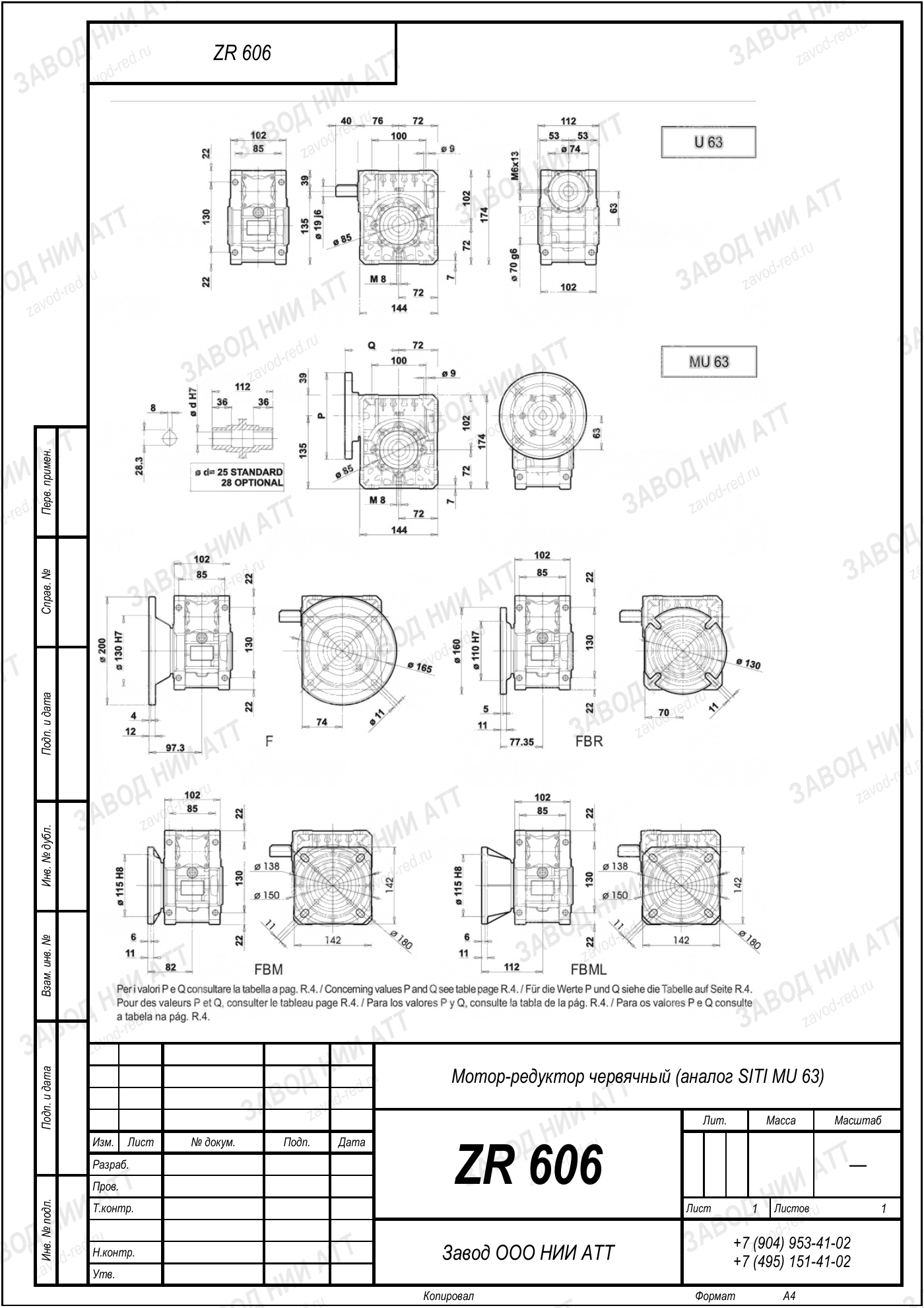

Габаритный и присоединительный чертёж модели SITI MU 63 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SITI MU 63 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | MU | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 63 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=25 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 0,37 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,2–2,2 кВт |
| Момент на выходе | 73 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | BH 63, PD 63 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 25 — отсюда 36 об/мин на выходе, и мощность двигателя 0,37 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
В нашей номенклатуре этой позиции соответствует ZR 606: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 63 у производителя есть обозначения BH 63, PD 63 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: BH63, PD63. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 606 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название SITI MU 63 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
ZR 606 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
В обозначении SITI MU 63 меняется передаточное число — габарит и крепление прежние:
На выходном валу 36 об/мин при стандартных 1450 об/мин на входе. Передаточное 25 — это отношение входной скорости к выходной.
Номинальный момент на выходе 73 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,37 кВт. Дайте мощность и обороты мотора, посчитаем.
ZR 606 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Смотрите на обороты: эта позиция даёт 36 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
В ряду SITI MU 63 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 36 об/мин на выходе и момент 73 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 606.
