SITI BH 180 с передаточным i=14,35 с двигателем 45 кВт выдаёт 102 об/мин при моменте 4190 Н·м — среднескоростное исполнение ряда. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Применение — барабанных машин, насосов и наматывателей. Момент предельный, чего достаточно для тяжёлых валков, мельниц и ударно нагруженных машин; при подборе без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Про серию. Самая тяжёлая по моменту/мощности серия SITI среди редукторов на ингранажи; в отличие от NHL — выходной вал под 90° к входному (ортогональная, а не соосная схема)
Что даёт эта позиция на машине. При 102 об/мин и моменте 4190 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 2,14 м/с при тяговом усилии 20950 Н; через шкив ⌀200 мм на выходной вал придёт около 41900 Н радиальной нагрузки. На монтаж уходят три цифры: 45 кВт, фланец IEC 225 и 84 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Оборот за 0,6 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. На один типоразмер SITI BH 180 приходится 22 передаточных: нижняя граница 8,68, верхняя 146,07. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=17,77 (82 об/мин), вверх — i=12,79 (113 об/мин). По двигателю ряд идёт от 4 до 90 кВт, здесь 45 кВт — 10-я мощность из 13. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала SITI BH 180 и нашим ZR 8128 с теми же присоединительными размерами.

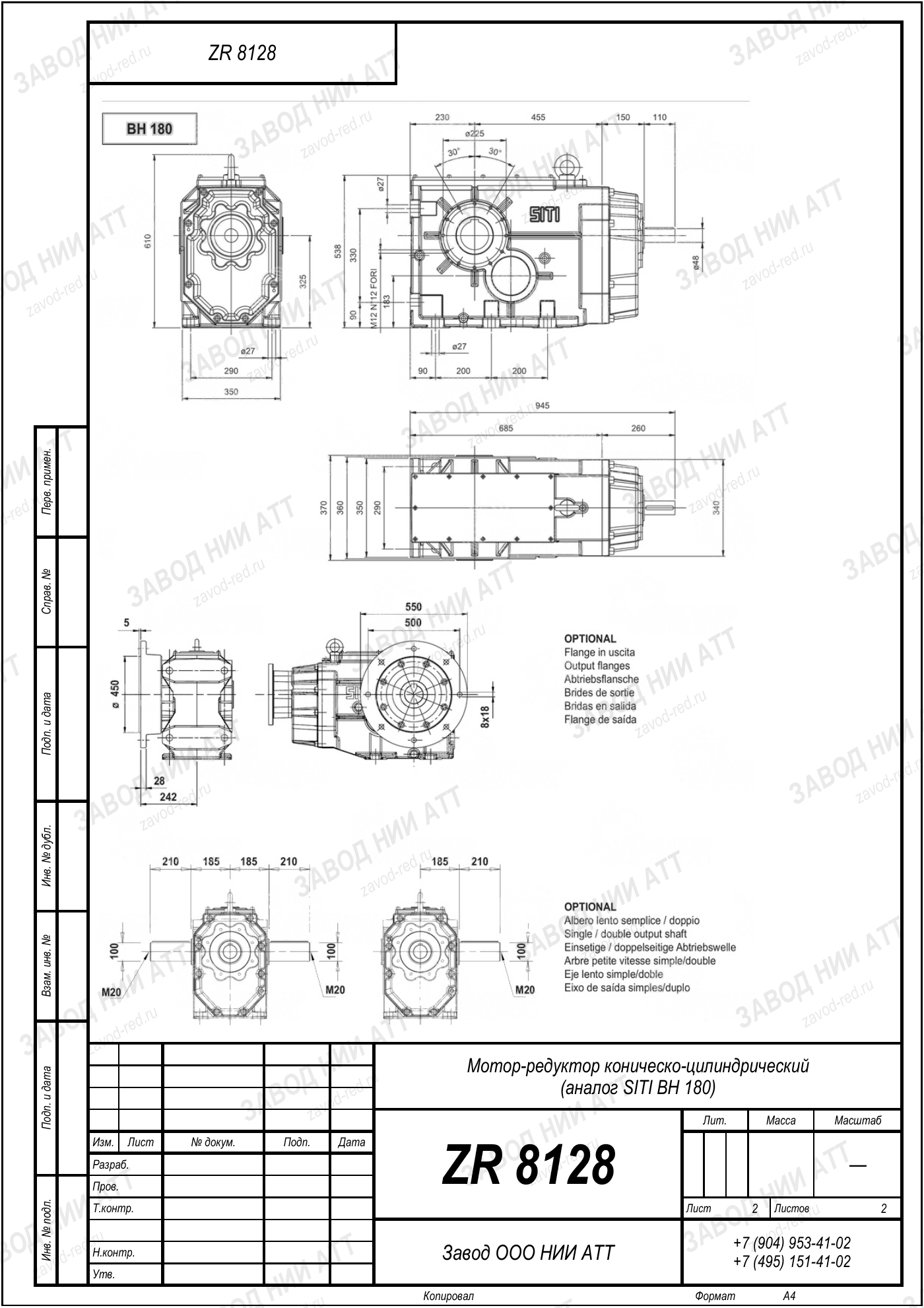

Габаритный и присоединительный чертёж модели SITI BH 180 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении SITI BH 180 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | BH | семейство редукторов с общей кинематикой — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 180 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=14,35 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 45 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 4–90 кВт |
| Момент на выходе | 4190 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MNHL 35, RFV 402, PD 63, MU 63, MI 60 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 14,35 — отсюда 102 об/мин на выходе, и мощность двигателя 45 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Замена по нашему каталогу — ZR 8128. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Рядом с этой серией производитель выпускает MNHL 35, RFV 402, PD 63, MU 63, MI 60 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MNHL35, RFV402, PD63, MU63, MI60. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 8128 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда SITI BH 180 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Геометрия у ZR 8128 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
После обкатки масло меняют по конкретной позиции: исполнение среднескоростное, и срок замены тут свой. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Соседние по передаточному исполнения SITI BH 180 — установочные размеры те же, выходная скорость другая:
На выходном валу 102 об/мин при стандартных 1450 об/мин на входе. Передаточное 14,35 — это отношение входной скорости к выходной.
Номинальный момент на выходе 4190 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 45 кВт. Дайте мощность и обороты мотора, посчитаем.
Наложите чертёж ZR 8128 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Отличают позиции передаточное и мощность. Здесь выход 102 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда SITI BH 180 — корпус и посадочные останутся теми же.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Каталог SITI BH 180 — это ряд из десятков позиций с общим корпусом. Эта позиция — среднескоростное исполнение: 102 об/мин на выходе и момент 4190 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 8128.
| Импортное исполнение | Замена ZR |
|---|---|
| SITI BH 180 · 45 кВт, i=14,35 (эта позиция) | ZR 8128 |
| SITI BH 180 · прочие исполнения (4–90 кВт, i=9–146) | ZR 8128 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
