SEW S 37 i=15,31 с двигателем 1,5 кВт — среднескоростное исполнение, 92 об/мин на выходе при моменте 156 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Позиция закрывает приводы барабанных машин, насосов и наматывателей; момент средний, рассчитан на привод конвейеров до метра шириной и перемешивающих устройств. Учтите: запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Что даёт эта серия. Комбинация цилиндрической и червячной ступеней даёт более простую и дешёвую конструкцию, чем у чисто угловых серий K, но с меньшим КПД, чем у чисто цилиндрических серий R/F. 7 типоразмеров (37–97): момент 92–4000 Нм, i = 3,97–288,00 (в сдвоенном исполнении до i = 33 818), мощность 0,12–30 кВт. Усиленная версия S..7p: момент 105–4300 Нм, до +65% выше стандартной S..7, за счёт нового масла SEW GearOil Poly КПД повышен до 13 процентных пунктов. Линейная передача мощности снижает крутильные удары и уровень шума.
Что даёт эта позиция на машине. При 92 об/мин и моменте 156 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 1,93 м/с при тяговом усилии 780 Н; через шкив ⌀160 мм на выходной вал придёт около 1950 Н радиальной нагрузки. 3,7 А при 380 В — это рабочий ток двигателя 1,5 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 90. Оборот за 0,7 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Ряд SEW S 37 не заканчивается одной позицией: 27 передаточных, от 5,36 до 106,38. Это исполнение 10-е по счёту: следующая ступень вниз по скорости — i=17,15 (85 об/мин), вверх — i=13,08 (111 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 1,5 кВт — 8-я мощность из 10. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Оригинал SEW S 37 везём под заказ. Наш ZR 838 повторяет посадочные размеры — основание и обвязка остаются прежними.

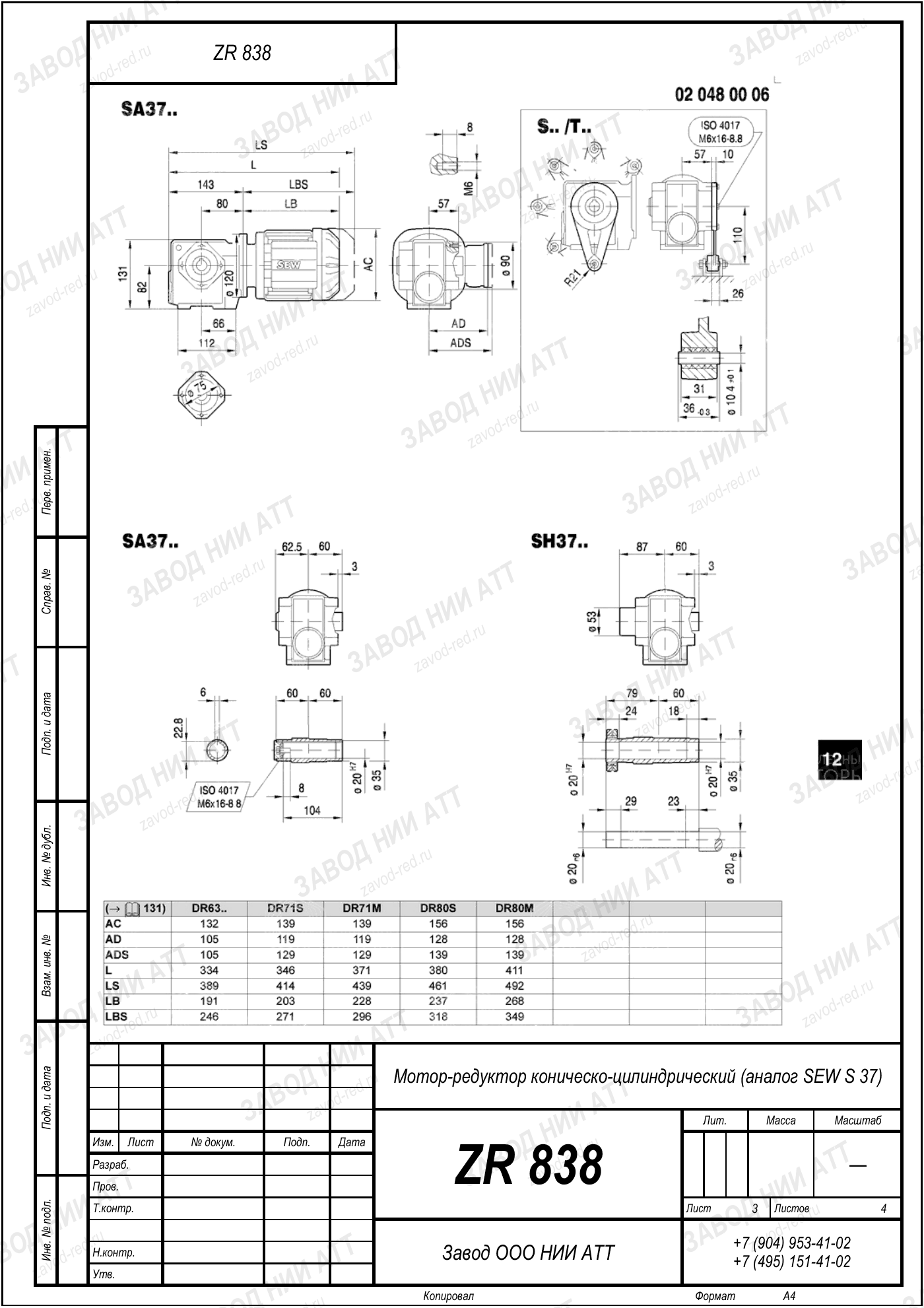

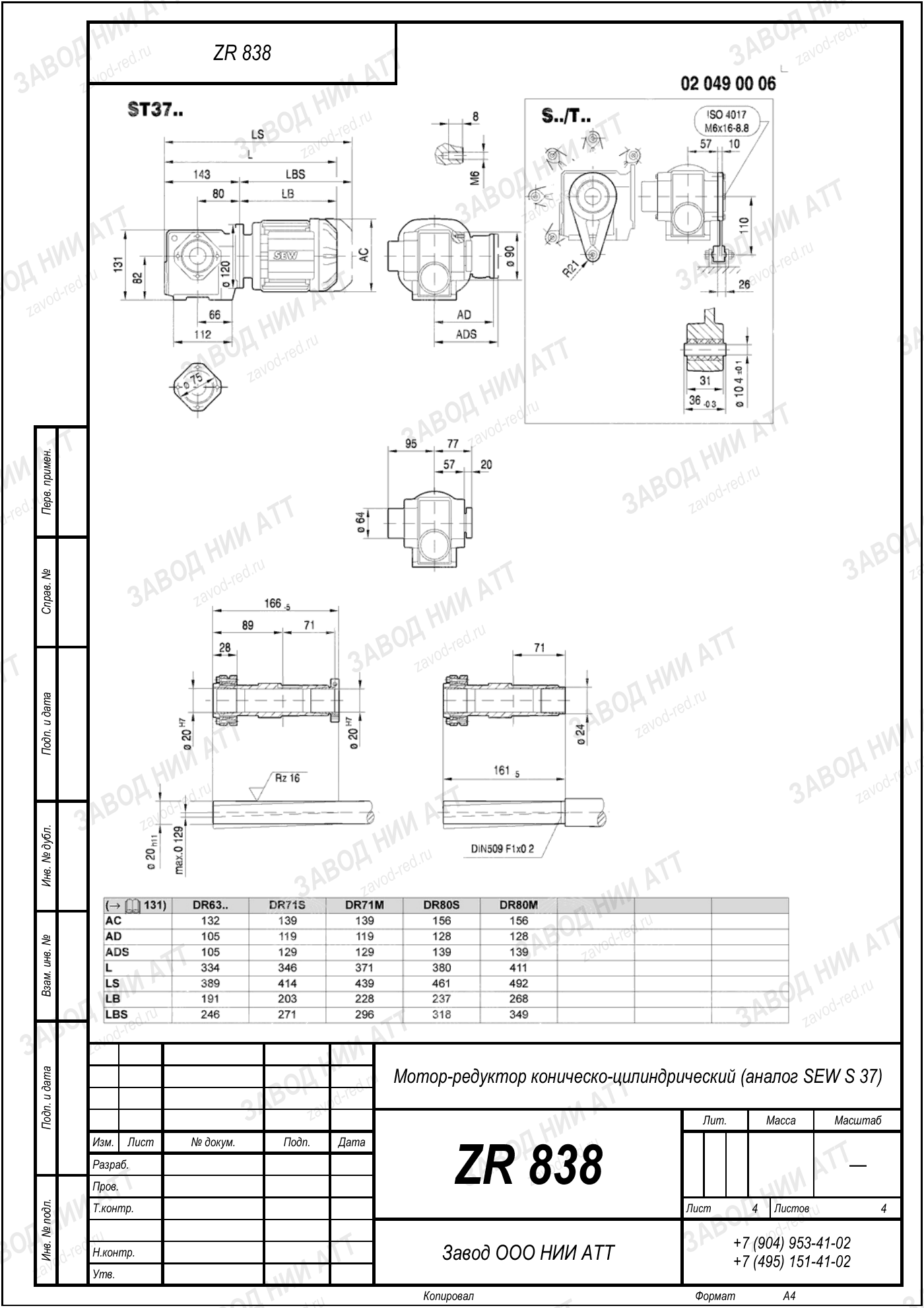

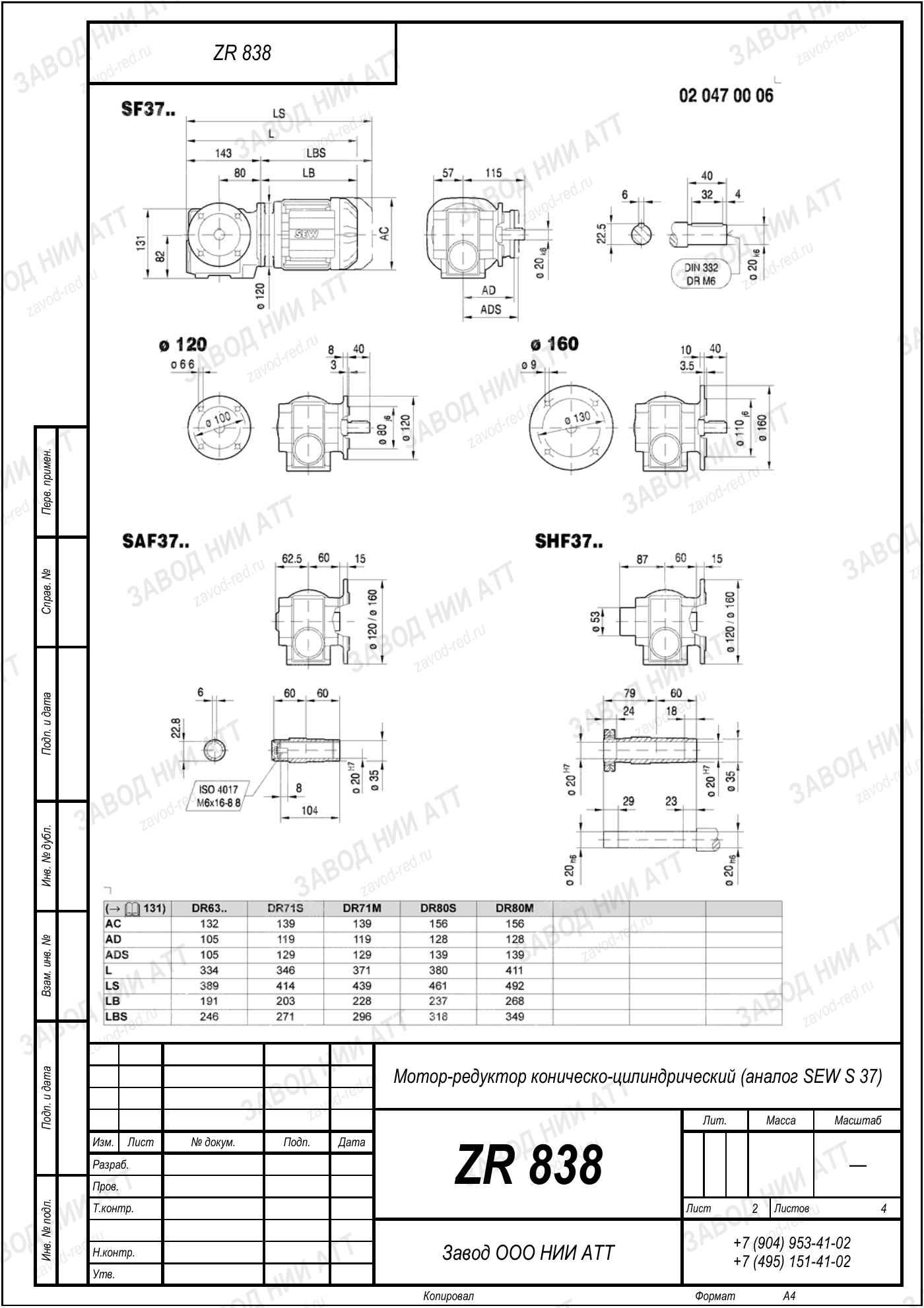

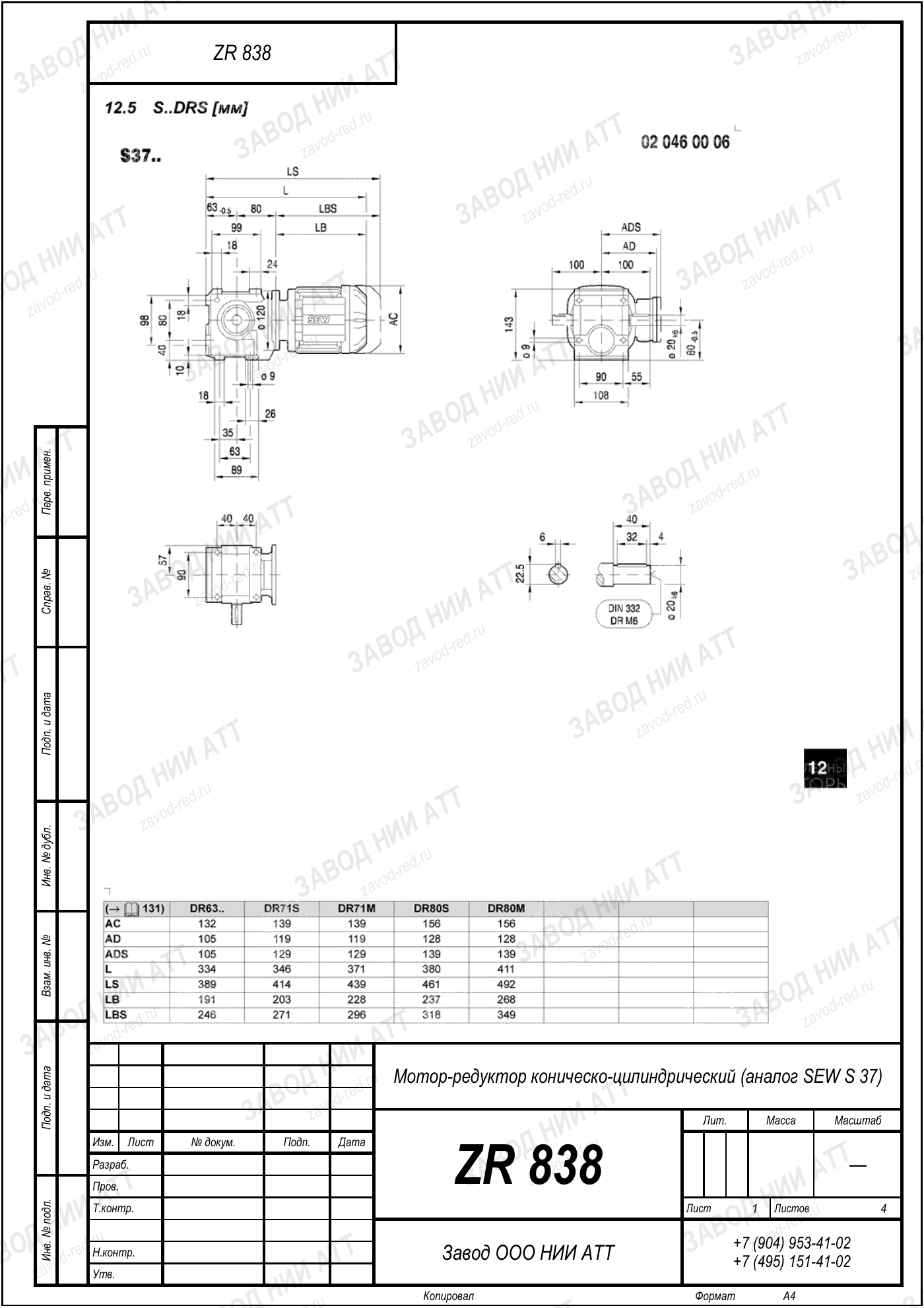

Габаритный и присоединительный чертёж модели SEW S 37 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
SEW S 37 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | S | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 37 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=15,31 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 1,5 кВт | фактическая для этой сборки; модель как семейство — 0,1–3 кВт |
| Момент на выходе | 156 Н·м | расчётный момент позиции — главный параметр подбора |
| Исполнения | SA 37, SAF 37, SH 37, SF 37 | одна кинематика, разное присоединение: тип вала и крепление корпуса |
Позицию внутри ряда задают два числа: передаточное 15,31 — отсюда 92 об/мин на выходе, и мощность двигателя 1,5 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Замена по нашему каталогу — ZR 838. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Тот же типоразмер 37 встречается в обозначениях SA 37 — с полым валом; SAF 37 — полый вал и круглый фланец; SH 37 — полый вал со стяжным диском; SF 37 — с круглым фланцем. В запросах и на шильдах пишут и слитно: SA37, SAF37, SH37, SF37. Присоединительные размеры у исполнений одного типоразмера общие, поэтому наш аналог подбирается по ним независимо от исполнения — уточните вид вала и фланца при заказе.
У ZR 838 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять SEW S 37, сверьте четыре числа: по ним позиция и определяется.
Наш ZR 838 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
После обкатки масло меняют по конкретной позиции: исполнение среднескоростное, и срок замены тут свой. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Тот же SEW S 37, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 92 об/мин при стандартных 1450 об/мин на входе. Передаточное 15,31 — это отношение входной скорости к выходной.
Номинальный момент на выходе 156 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 1,5 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
У нас это ZR 838. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 92 об/мин, соседние по ряду — свои значения.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
По названию SEW S 37 исполнение не определить — нужны числа. Эта позиция — среднескоростное исполнение: 92 об/мин на выходе и момент 156 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 838.
