Ступень i=5 в корпусе NORD SK 13 с двигателем 1,1 кВт даёт 247 об/мин при моменте 43 Н·м; по классу это быстроходное исполнение. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Обороты этой позиции идут в приводы вентиляторов, центрифуг, приводов с маховой массой. По моменту ряд небольшой — хватает для дозаторов, малых шнеков и лёгкой запорной арматуры, и всё же сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Про серию. 2-ступенчатая коническо-цилиндрическая линейка NORDBLOC.1 специально для wash-down/пищевых применений, гладкий литой алюминиевый корпус. Маркировка SK 930072.1 … SK 93772.1.
Что даёт эта позиция на машине. При 247 об/мин и моменте 43 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 3,23 м/с при тяговом усилии 344 Н; через шкив ⌀160 мм на выходной вал придёт около 538 Н радиальной нагрузки. Габарит по IEC у двигателя 1,1 кВт — 90, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 2,9 А от сети 380 В. На один оборот тихоходного вала уходит 0,2 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Выходные обороты задаёт передаточное — у NORD SK 13 их 46, от 3 до 572. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=6 (242 об/мин), вверх — i=4 (362 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 1,1 кВт — 7-я мощность из 10. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала NORD SK 13 и нашим ZR 939 с теми же присоединительными размерами.

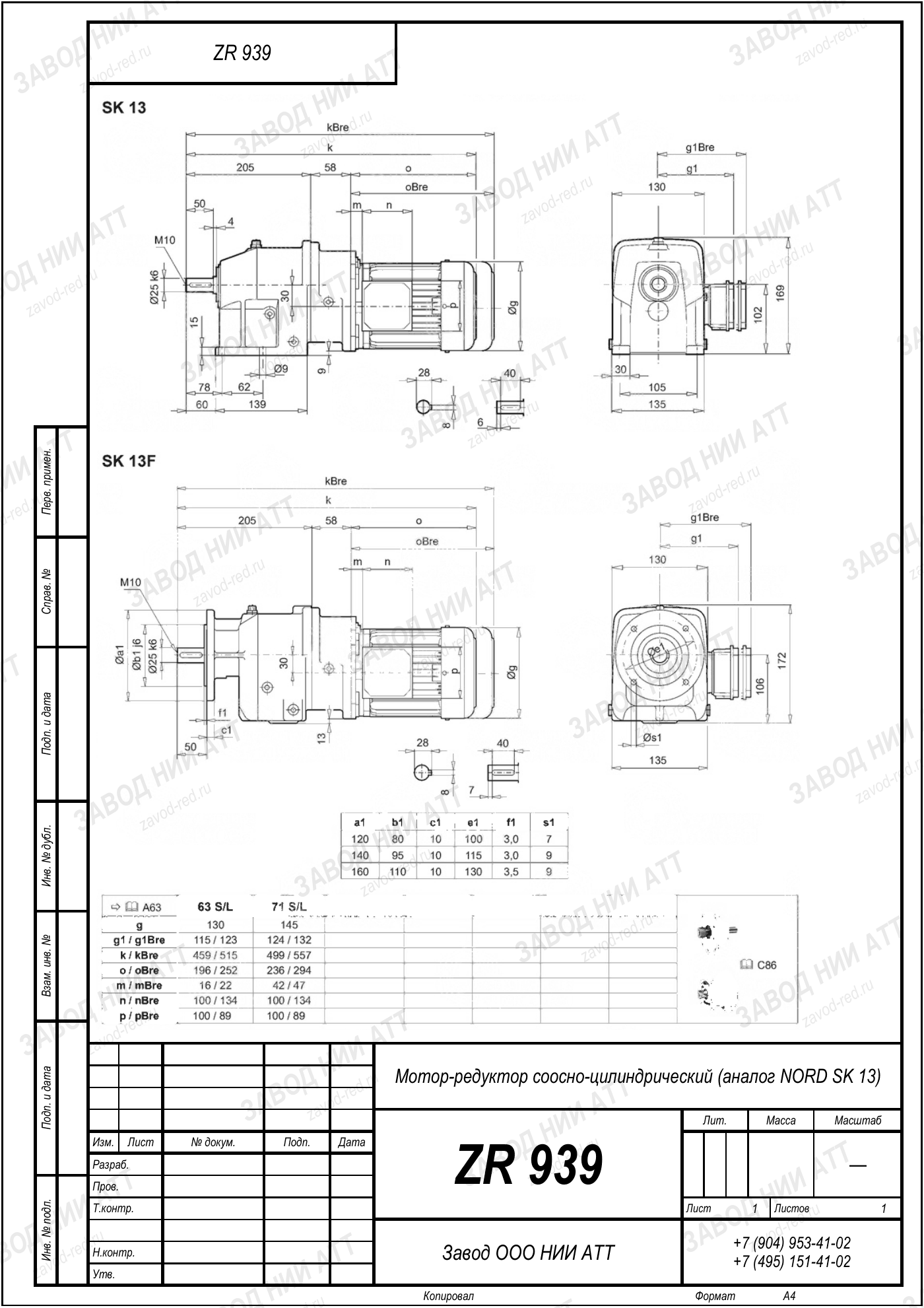

Габаритный и присоединительный чертёж модели NORD SK 13 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
NORD SK 13 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | SK | принцип передачи, по которому построен весь ряд — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 13 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=5 | задано набором зубчатых колёс этого исполнения; по модели выбирают из 3–134 |
| Мощность двигателя | 1,1 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,1–3 кВт |
| Момент на выходе | 43 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 5 — отсюда 247 об/мин на выходе, и мощность двигателя 1,1 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Соответствие в нашей номенклатуре — ZR 939, подтверждаем расчётом под вашу нагрузку.
У ZR 939 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Геометрия у ZR 939 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
В паспорте смотрите строку именно этой позиции: исполнение быстроходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Не подошли обороты — соседние исполнения NORD SK 13 на том же корпусе:
На выходном валу 247 об/мин при стандартных 1450 об/мин на входе. Передаточное 5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 43 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 1,1 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Для монтажа меняется только шильдик: ZR 939 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Позиция определяется парой «передаточное и мощность». У соседних исполнений NORD SK 13 обороты другие: выше передаточное — медленнее вал и больше момент.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Одно название NORD SK 13 носят десятки разных приводов. Эта позиция — быстроходное исполнение: 247 об/мин на выходе и момент 43 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 939.
| Импортное исполнение | Замена ZR |
|---|---|
| NORD SK 13 · 1,1 кВт, i=5 (эта позиция) | ZR 939 |
| NORD SK 13 · прочие исполнения (0,1–3 кВт, i=3–572) | ZR 939 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
