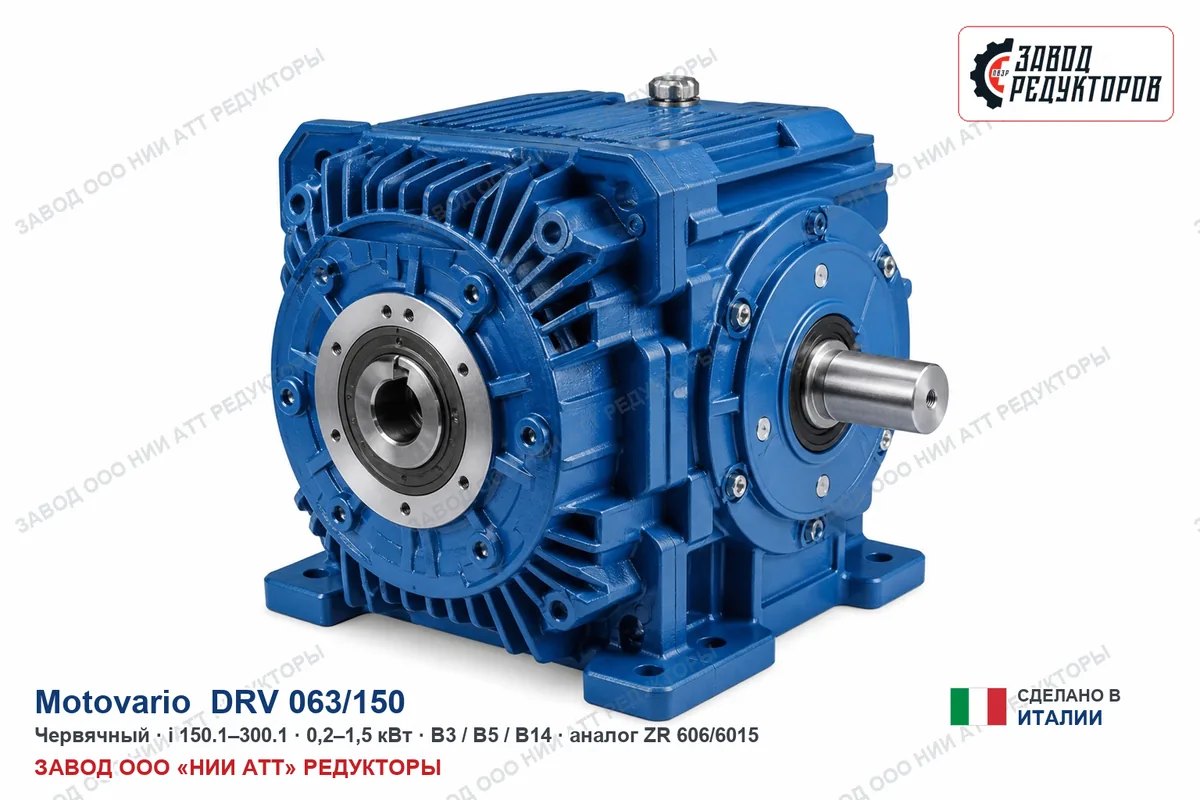

Motovario DRV 063/150 i=300 с двигателем 1,1 кВт — сверхтихоходное исполнение. Выходной вал вращается со скоростью 4,7 об/мин при моменте 1364 Н·м. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Обороты подходят для запорной арматуры, поворотных столов и шлюзовых затворов. Момент здесь очень высокий — рабочий диапазон для тяжёлого дробильного и смесительного оборудования; нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Что даёт эта позиция на машине. При 4,7 об/мин и моменте 1364 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,06 м/с при тяговом усилии 10912 Н; через шкив ⌀200 мм на выходной вал придёт около 13640 Н радиальной нагрузки. 2,9 А при 380 В — это рабочий ток двигателя 1,1 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 90. Скорость ленты проще считать от оборота: 12,8 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд Motovario DRV 063/150 не заканчивается одной позицией: 15 передаточных, от 150 до 5000. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=400 (3,6 об/мин), вверх — i=250 (5,8 об/мин). По двигателю ряд идёт от 0,25 до 1,5 кВт, здесь 1,1 кВт — 5-я мощность из 6. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Motovario DRV 063/150 доступен как импортная поставка; замена из нашей номенклатуры — ZR 606/6015, посадка один в один.
Motovario DRV 063/150 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | DRV | говорит о типе передачи, а не о размере — червячный |
|---|---|---|
| Типоразмер | 063/150 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=300 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 1,1 кВт | здесь стоит такой двигатель; по исполнениям модели разброс 0,2–1,5 кВт |
| Момент на выходе | 1364 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | CB 063, NMRV 063, PCRV 063 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 300 — отсюда 4,7 об/мин на выходе, и мощность двигателя 1,1 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Наш аналог: ZR 606/6015. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 063 у производителя есть обозначения CB 063, NMRV 063, PCRV 063 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CB063, NMRV063, PCRV063. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 606/6015 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Motovario DRV 063/150. Проверьте их по своей машине.
Геометрия у ZR 606/6015 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Разбрызгивание на таких оборотах слабое — следите за уровнем масла и рассмотрите принудительную подачу при круглосуточной работе.
Регламент задаёт скорость: исполнение здесь сверхтихоходное, график ТО берут по его строке, а не общий на модель. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Тот же Motovario DRV 063/150, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 4,7 об/мин при стандартных 1450 об/мин на входе. Передаточное 300 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1364 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 1,1 кВт — пришлите данные, посчитаем.
Для монтажа меняется только шильдик: ZR 606/6015 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Ключ — передаточное число. Оно фиксирует 4,7 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Ряд Motovario DRV 063/150 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — сверхтихоходное исполнение: 4,7 об/мин на выходе и момент 1364 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 606/6015.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario DRV 063/150 · 1,1 кВт, i=300 (эта позиция) | ZR 606/6015 |
| Motovario DRV 063/150 · прочие исполнения (0,2–1,5 кВт, i=150–5000) | ZR 606/6015 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
