Motovario CS 80 i=22,05 с двигателем 2,2 кВт — среднескоростное исполнение, 64 об/мин на выходе при моменте 330 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Такая скорость нужна в приводах центробежных насосов, намоточных устройств и вальцов, момент высокий — это привод нагруженных конвейеров, норий и подъёмников. Учтите: сверьте сечение ответного вала — на таком моменте ломается именно он.
Чем отличается серия. «CS» на офиц. сайте — версия S-серии с компактным двигателем, то же примечание, что для CB.
Что даёт эта позиция на машине. При 64 об/мин и моменте 330 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 1,34 м/с при тяговом усилии 1650 Н; через шкив ⌀200 мм на выходной вал придёт около 3300 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 5,2 А, а не по табличным 2,2 кВт; на посадку это не влияет, фланец остаётся IEC 100. Время 0,9 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Motovario CS 80 идёт в 92 передаточных — крайние точки ряда 3,97 и 967. Это исполнение 30-е по счёту: следующая ступень вниз по скорости — i=24,96 (58 об/мин), вверх — i=21,17 (68 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 2,2 кВт — 9-я мощность из 12. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Под заказ идёт оригинальный Motovario CS 80, со склада — ZR 666: сажается на то же место, раму переделывать не нужно.

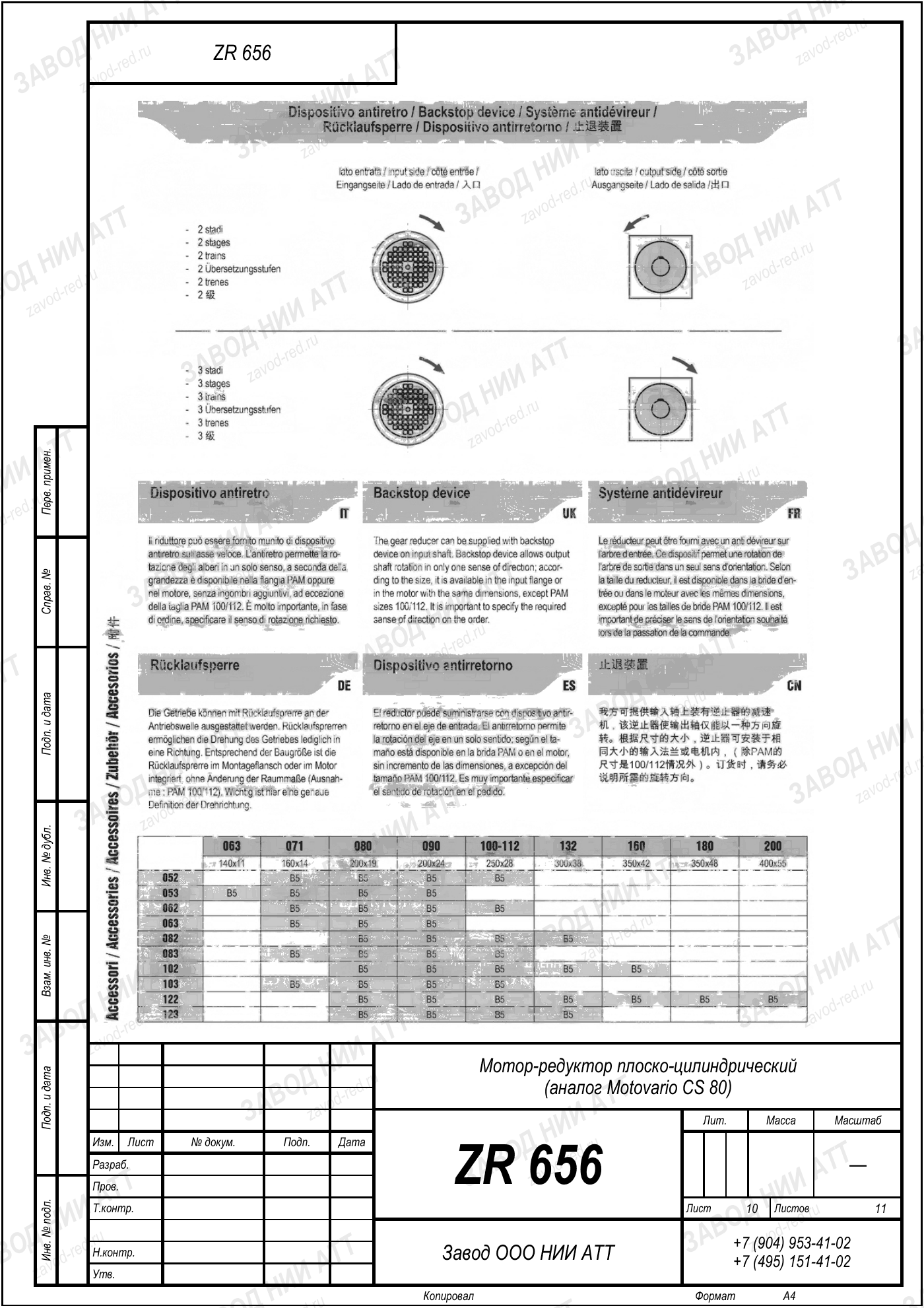

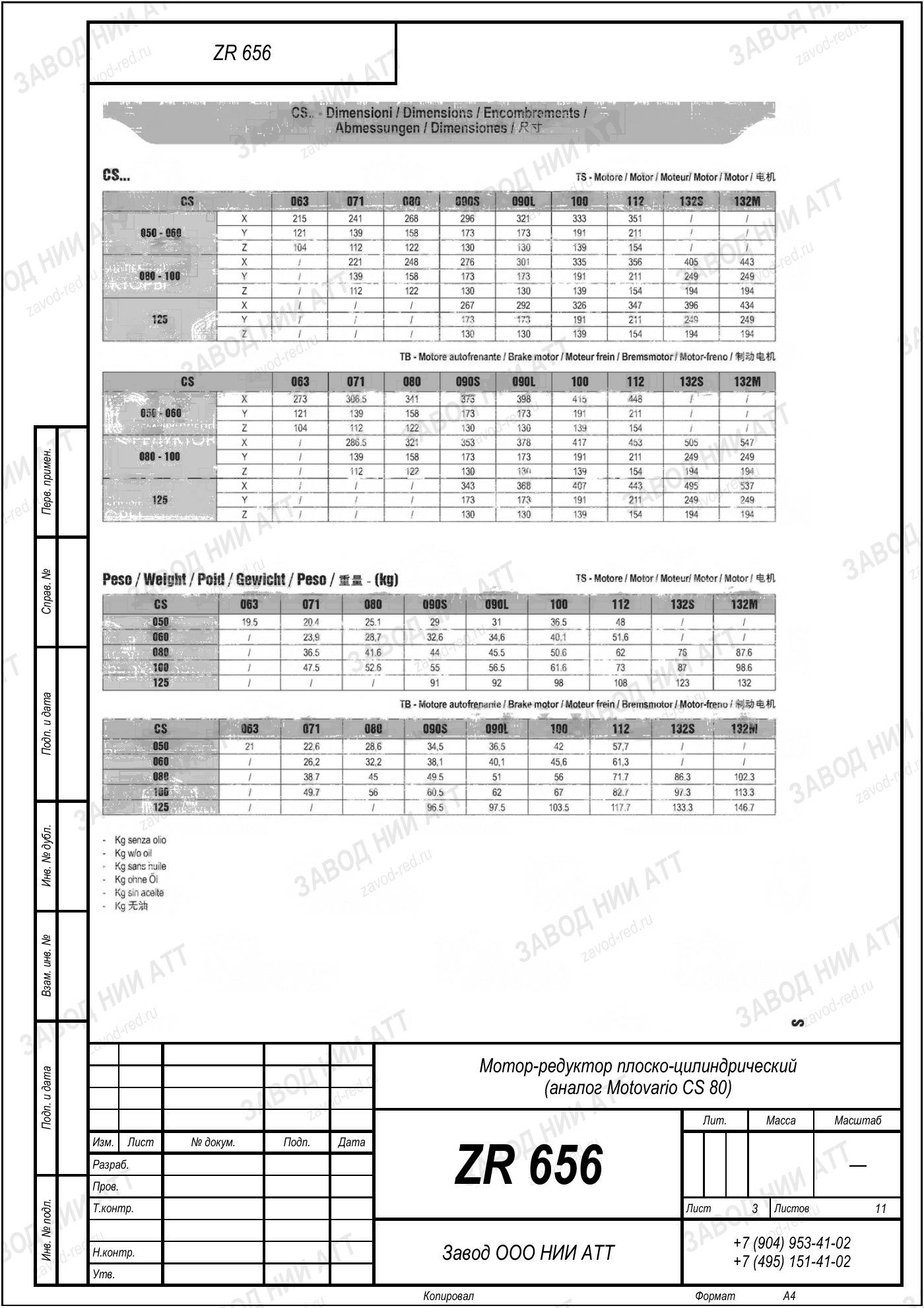

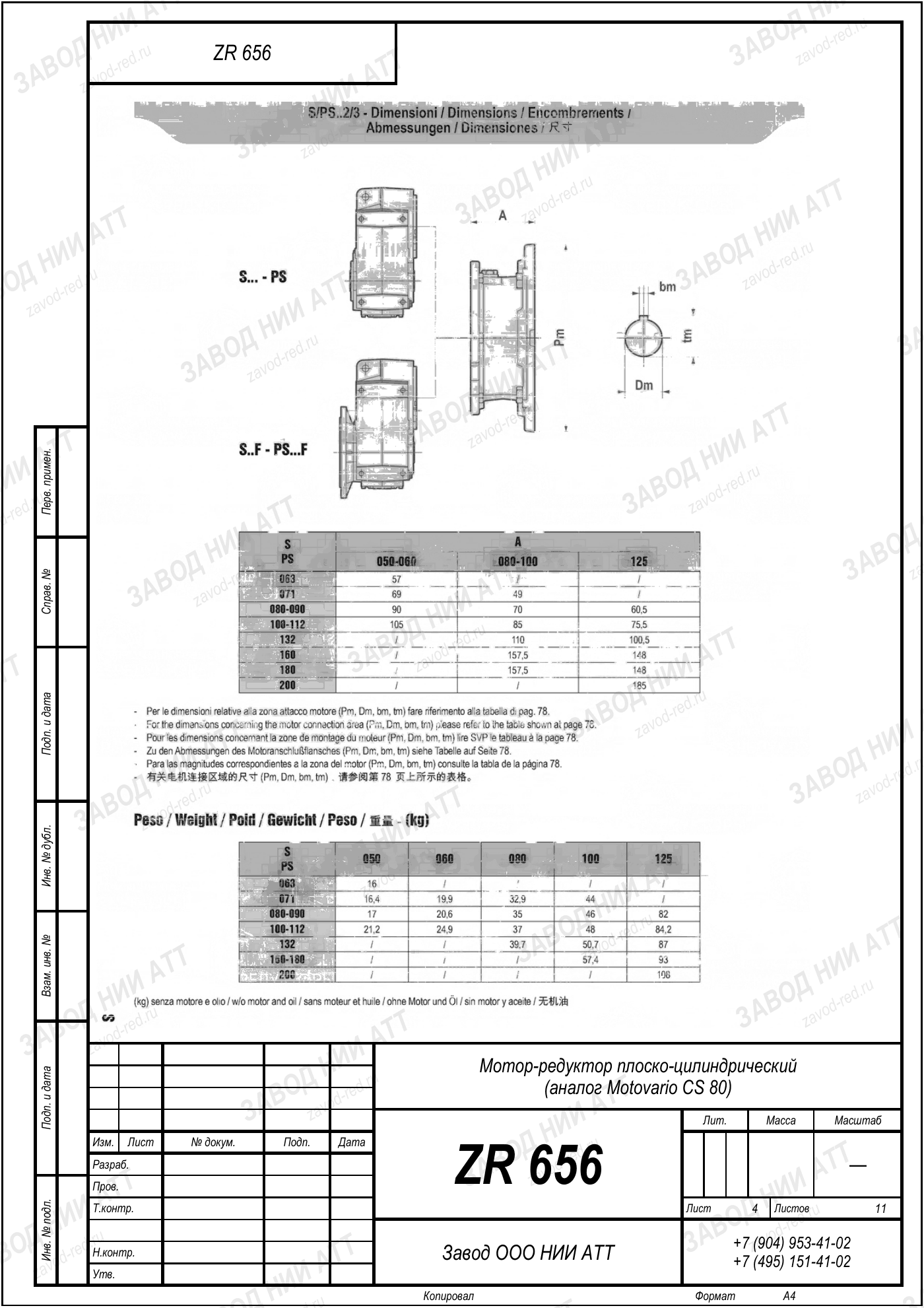

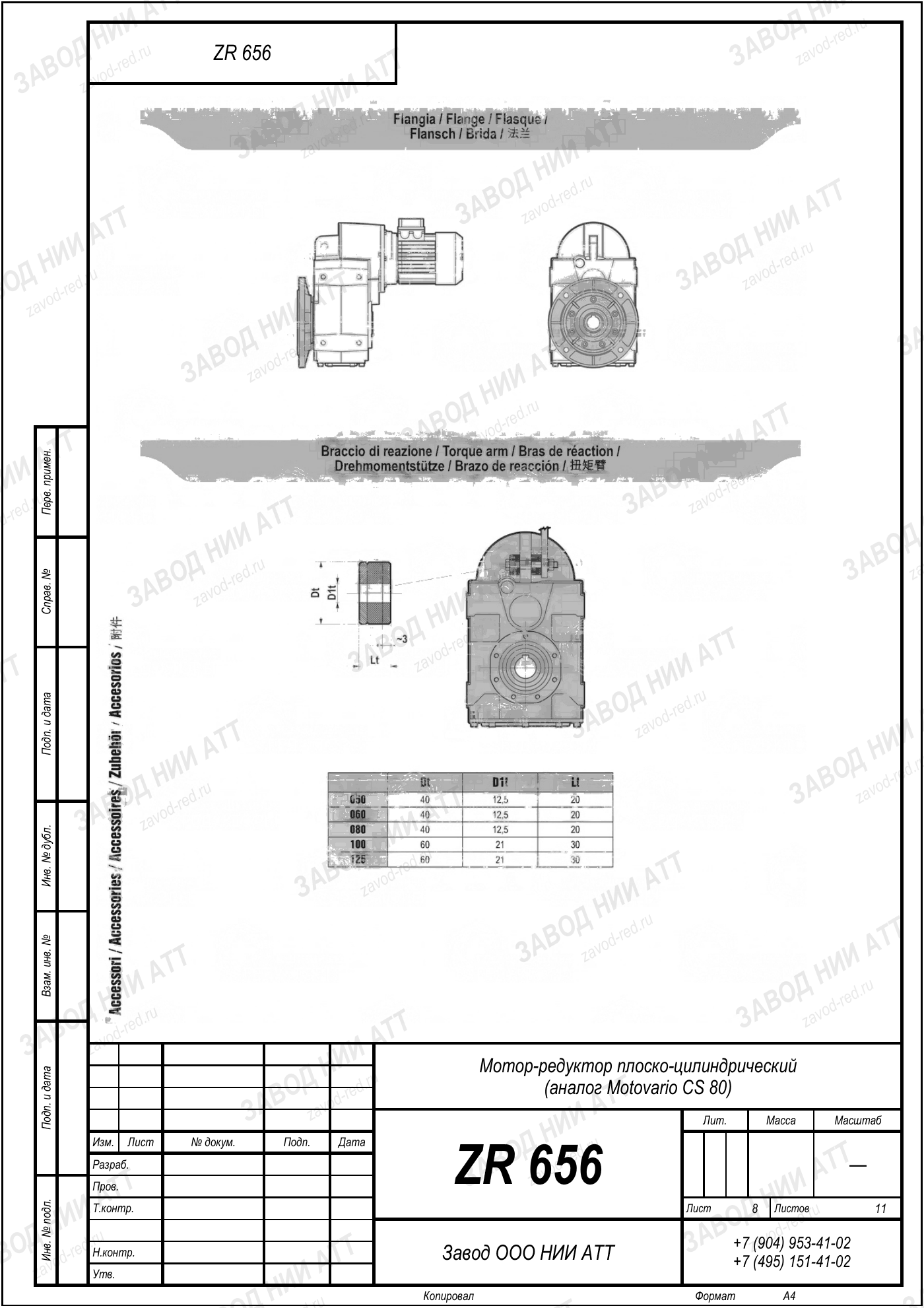

Габаритный и присоединительный чертёж модели Motovario CS 80 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Motovario CS 80 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | CS | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 80 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=22,05 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 2,2 кВт | фактическая для этой сборки; модель как семейство — см. модель |
| Момент на выходе | 330 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | HA 80 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 22,05 — отсюда 64 об/мин на выходе, и мощность двигателя 2,2 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Наш аналог: ZR 666. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 80 у производителя есть обозначения HA 80 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: HA80. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 666 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Motovario CS 80 они другие.
На замену ставим ZR 666: считаем по моменту и передаточному, а не по каталожному коду.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Соседние по передаточному исполнения Motovario CS 80 — установочные размеры те же, выходная скорость другая:
На выходном валу 64 об/мин при стандартных 1450 об/мин на входе. Передаточное 22,05 — это отношение входной скорости к выходной.
Номинальный момент на выходе 330 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 2,2 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
У нас это ZR 666. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Сравните 64 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Motovario CS 80.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Одно название Motovario CS 80 носят десятки разных приводов. Эта позиция — среднескоростное исполнение: 64 об/мин на выходе и момент 330 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 666.
| Импортное исполнение | Замена ZR |
|---|---|
| Motovario CS 80 · 2,2 кВт, i=22,05 (эта позиция) | ZR 666 |
| Motovario CS 80 · прочие исполнения (0,12–5,5 кВт, i=3,97–967) | ZR 666 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
