Motovario CB 063 — коническо-цилиндрический мотор-редуктор бренда Motovario. Российский аналог собственного производства — ZR 848 (обозначение ПР 314) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Motovario CB 063 без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,1–3 кВт, передаточное число 6–132, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Motovario CB 063 на ZR 848 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 12 месяцев и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Motovario под заказ. Смотрите также все модели Motovario и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы Motovario CB 063 и российский аналог ZR 848 · ПР 314 (коническо-цилиндрический) применяют там, где важны угловая компоновка валов (90°), высокий КПД и большой выходной момент: тяжёлые ленточные и скребковые конвейеры, ковшовые элеваторы, дробилки и мельницы, аэраторы и барабанные сушилки, миксеры большой мощности. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
Motovario CB 063 и аналог ZR 848 · ПР 314 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,1–3 кВт и передаточных числах 6–132 исполнение подбирают по нагрузке и оборотам на выходе; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.

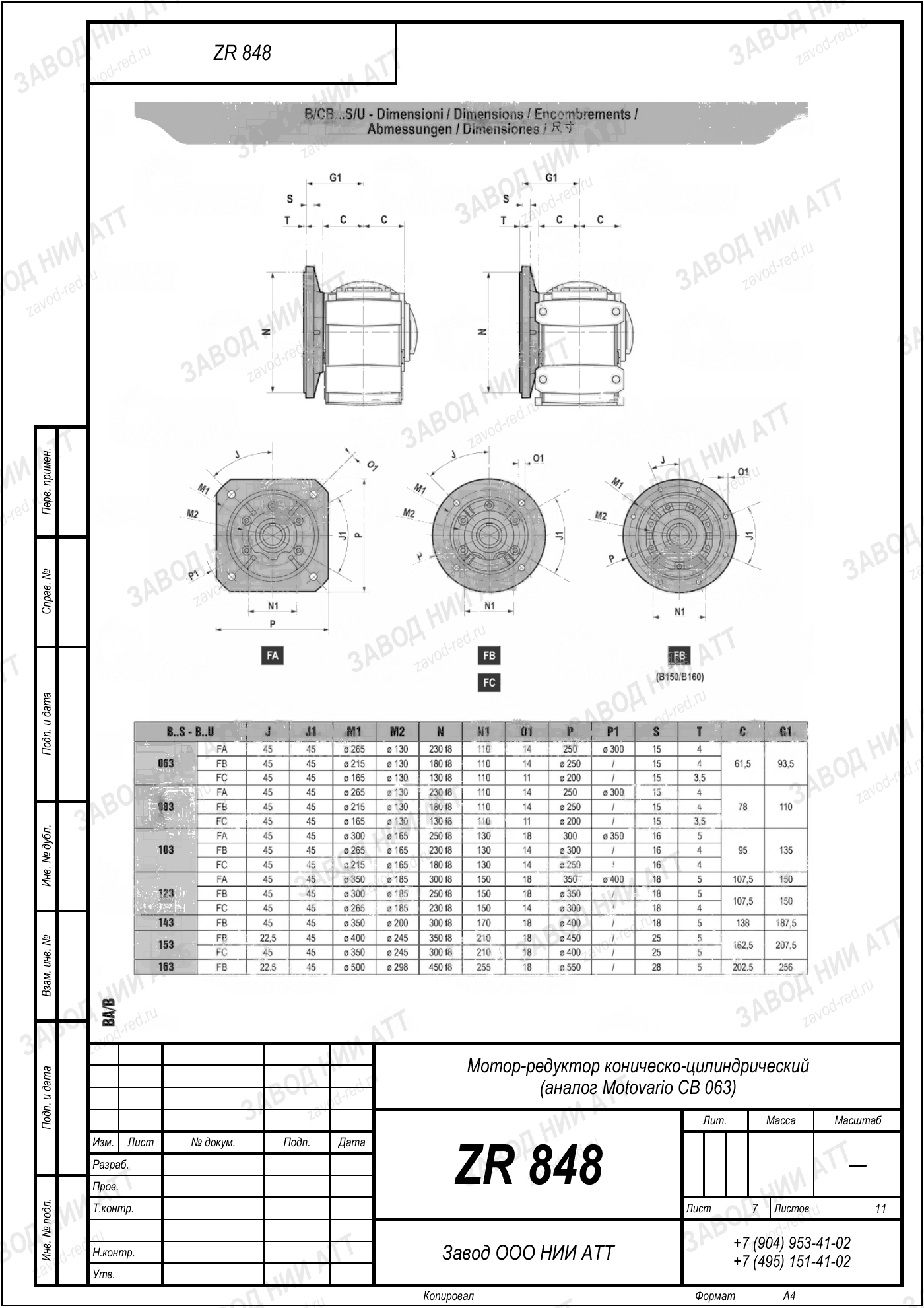

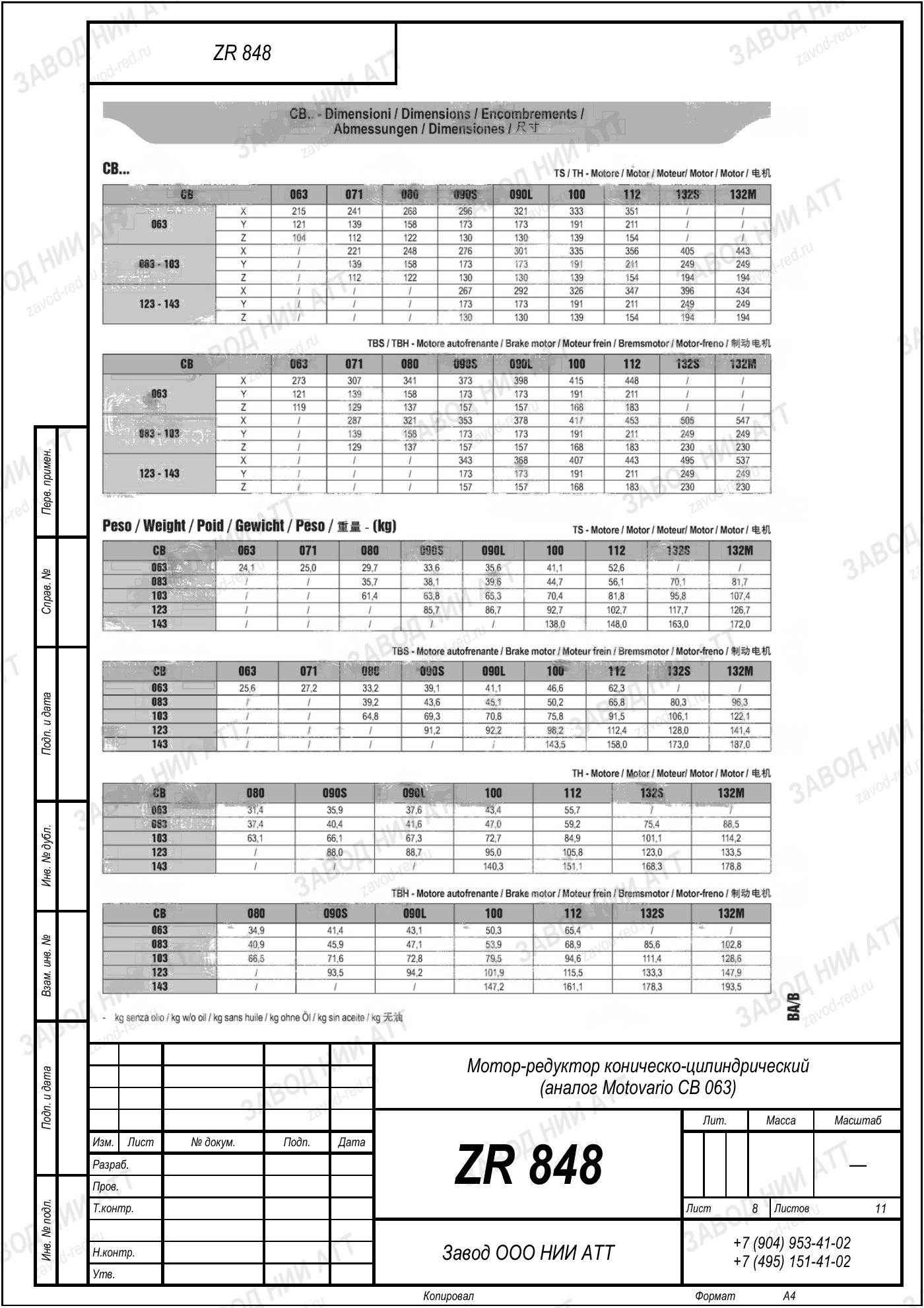

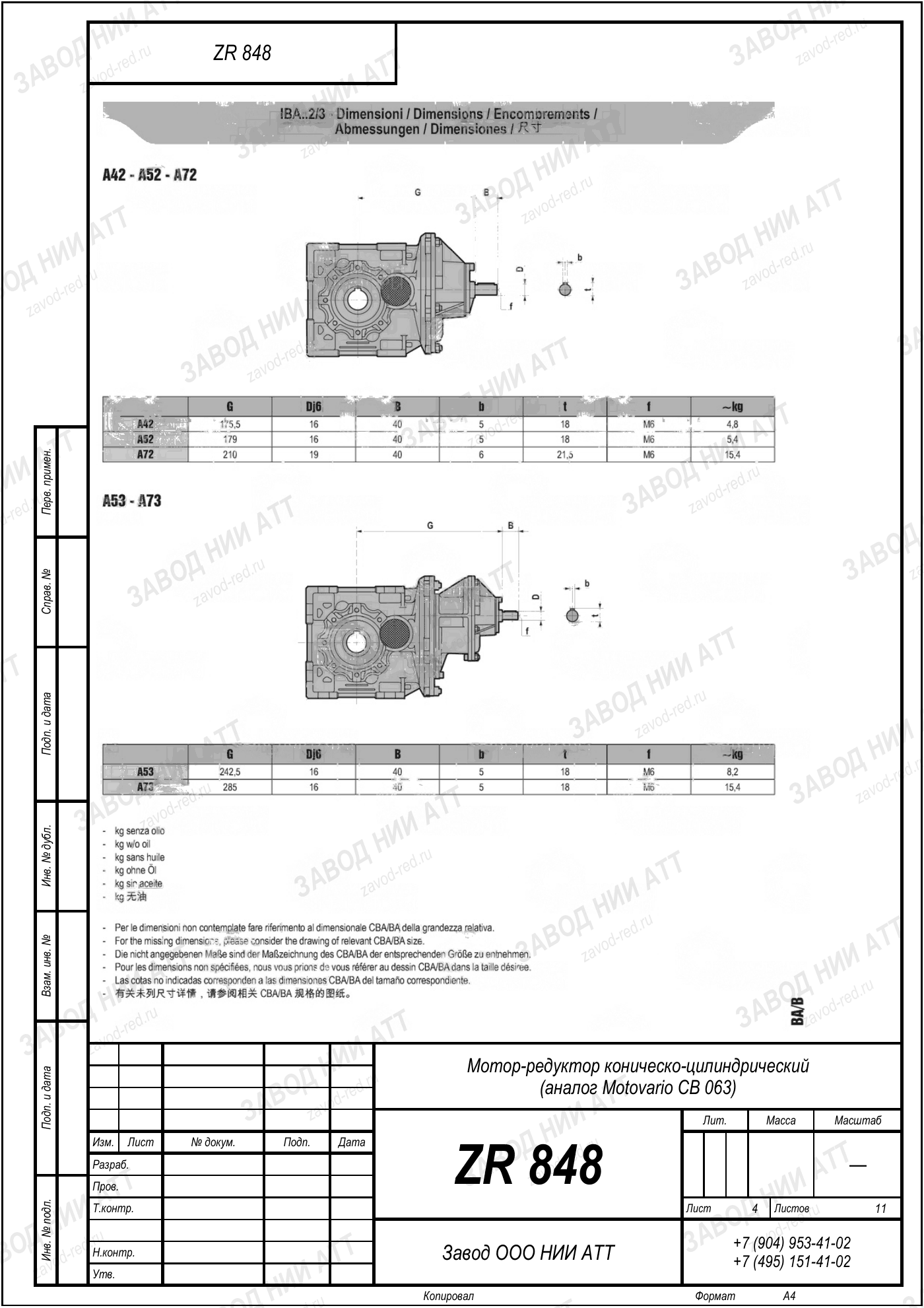

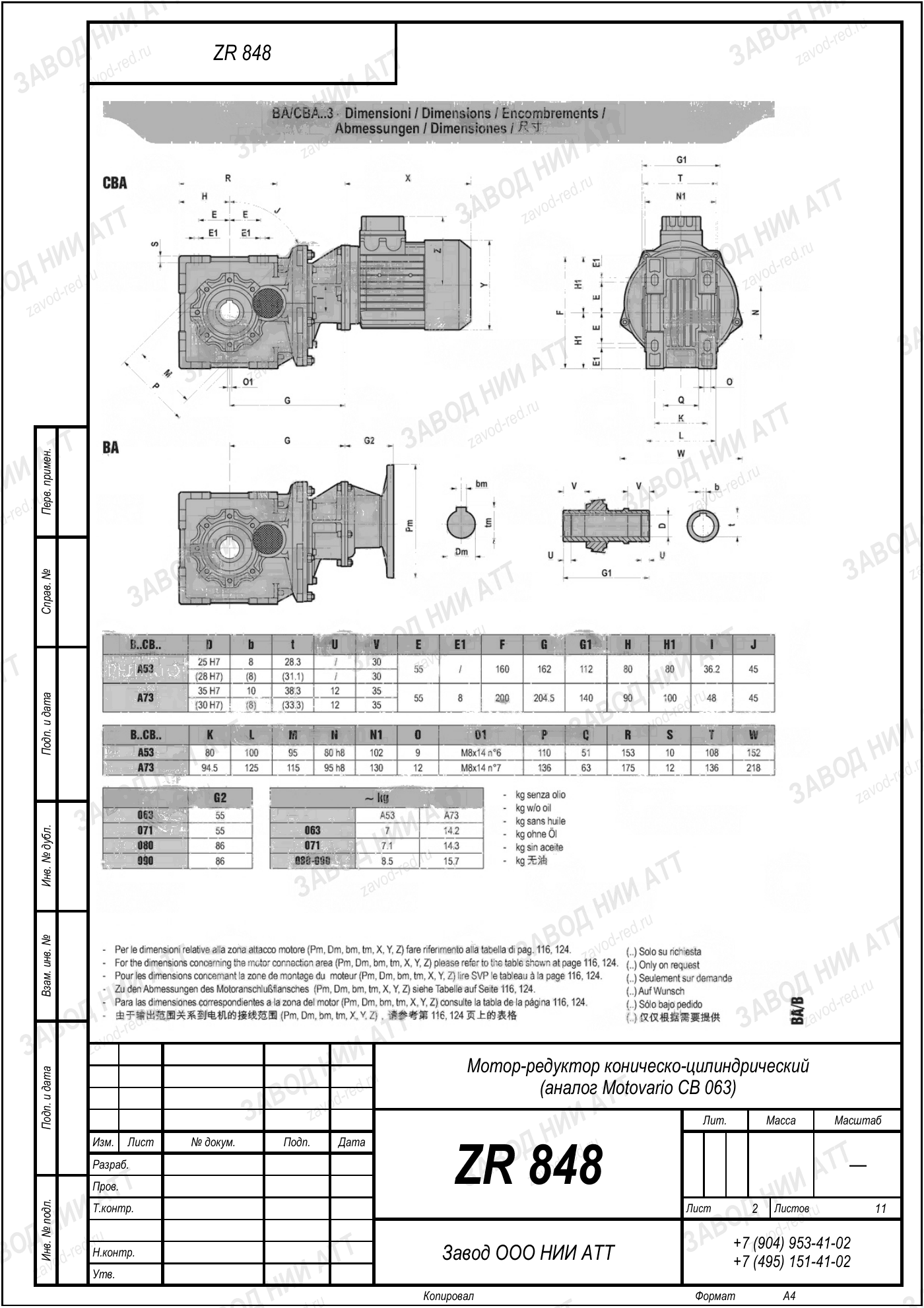

Габаритный и присоединительный чертёж модели Motovario CB 063 — нажмите на лист, чтобы увеличить. Листов: 11. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Motovario CB 063 читается слева направо: сначала серия, затем типоразмер. Этого достаточно, чтобы найти российский аналог.
| Серия | CB | задаёт тип передачи — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 063 | габарит корпуса и присоединительные размеры |
| Тот же типоразмер | NMRV 063, DRV 063, PCRV 063 | другие обозначения этого производителя |
В этом же типоразмере 063 у производителя есть обозначения NMRV 063, DRV 063, PCRV 063 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: NMRV063, DRV063, PCRV063. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 848 · ПР 314 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед тем как ставить ZR 848 · ПР 314 вместо Motovario CB 063, инженер сверяет шесть величин. Пять из них есть на шильде, шестую считают по машине.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите фото шильда — инженер снимет с него типоразмер, передаточное и мощность и подтвердит замену письменно, вместе с чертежом исполнения.
Монтажное положение ZR 848 · ПР 314 повторяет положение снятого Motovario CB 063. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для коническо-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Другие исполнения Motovario CB 063 — по мощности и передаточному числу:
Прямая замена — редуктор ZR 848 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог Motovario CB 063 — ZR 848 (обозначение ПР 314), коническо-цилиндрический редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 848 повторяет присоединительные размеры Motovario CB 063 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 12 месяцев. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность 0,12–3 кВт, передаточное 5,81–131,87, крутящий момент до 425 Н·м, 98 исполнений, тип — коническо-цилиндрический. Точные параметры исполнения — в таблице выше.
Да, поставляем оригинальные редукторы Motovario под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал Motovario и аналог ZR 848 за 15 минут.
Как понять, какое исполнение Motovario CB 063 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 848 один в один.
Замену Motovario CB 063 на ZR 848 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 12 месяцев, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| Motovario CB 063 · 0,12 кВт, i=131,87 | ZR 848 |
| Motovario CB 063 · 0,12 кВт, i=121,48 | ZR 848 |
| Motovario CB 063 · 0,12 кВт, i=104,37 | ZR 848 |
| Motovario CB 063 · 0,12 кВт, i=131,87 | ZR 848 |
| Motovario CB 063 · 0,12 кВт, i=121,48 | ZR 848 |
