Ступень i=370 в корпусе Bonfiglioli F 70 с двигателем 3 кВт даёт 3,8 об/мин при моменте 6930 Н·м; по классу это сверхтихоходное исполнение. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Такие обороты ставят в приводы медленных поворотных механизмов и тяжёлых шиберов. Момент предельный для этого ряда — его хватает на привод прокатных валков и приводов с частыми ударами; обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Особенность серии. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 3,8 об/мин и моменте 6930 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,04 м/с при тяговом усилии 69300 Н; через шкив ⌀200 мм на выходной вал придёт около 69300 Н радиальной нагрузки. 6,9 А при 380 В — это рабочий ток двигателя 3 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 100. 15,8 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Bonfiglioli F 70 идёт в 107 передаточных — крайние точки ряда 4,57 и 14767. Это исполнение 81-е по счёту: следующая ступень вниз по скорости — i=436 (3,3 об/мин), вверх — i=333 (4,4 об/мин). По двигателю ряд идёт от 0,12 до 45 кВт, здесь 3 кВт — 10-я мощность из 21. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Эту позицию закрываем двумя путями: поставкой оригинала Bonfiglioli F 70 и нашим ZR 6106/979 с теми же присоединительными размерами.

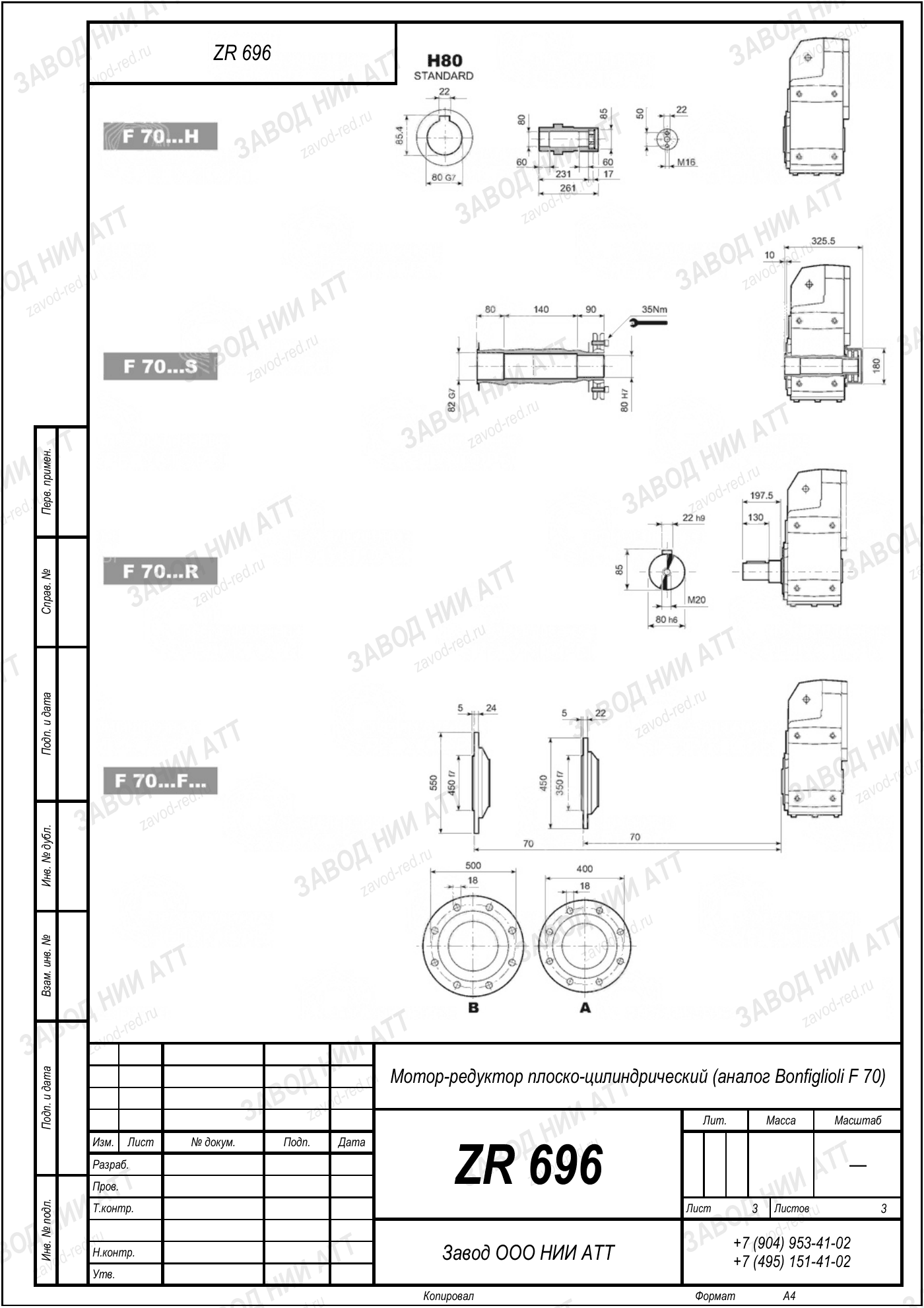

Габаритный и присоединительный чертёж модели Bonfiglioli F 70 — нажмите на лист, чтобы увеличить. Листов: 3. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Bonfiglioli F 70 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | F | принцип передачи, по которому построен весь ряд — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 70 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=370 | жёстко привязано к этому исполнению; у модели в целом — ряд 255–14767 |
| Мощность двигателя | 3 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,1–4 кВт |
| Момент на выходе | 6930 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | C 70, A 70 | другие обозначения этого производителя |
| Обозначения модели | F 70, F 80 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 370 — отсюда 3,8 об/мин на выходе, и мощность двигателя 3 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
В нашей номенклатуре этой позиции соответствует ZR 6106/979: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как F 70, F 80 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: F70, F80. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 70 у производителя есть обозначения C 70, A 70 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: C70, A70. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6106/979 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Bonfiglioli F 70. Проверьте их по своей машине.
Чтобы ZR 6106/979 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
Не переносите сюда сроки соседа по ряду — сверхтихоходное исполнение изнашивается иначе. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Тот же Bonfiglioli F 70, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 3,8 об/мин при стандартных 1450 об/мин на входе. Передаточное 370 — это отношение входной скорости к выходной.
Номинальный момент на выходе 6930 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 3 кВт. Дайте мощность и обороты мотора, посчитаем.
Наложите чертёж ZR 6106/979 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 3,8 об/мин, соседние по ряду — свои значения.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Одно название Bonfiglioli F 70 носят десятки разных приводов. Эта позиция — сверхтихоходное исполнение: 3,8 об/мин на выходе и момент 6930 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 6106/979.
