Bonfiglioli F 51 i=4,28 с двигателем 11 кВт — быстроходное исполнение. Выходной вал вращается со скоростью 336 об/мин при моменте 310 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Такие обороты ставят в приводы вентиляторов, центрифуг, приводов с маховой массой. Момент высокий для этого ряда — его хватает на привод тяжёлых транспортёров и элеваторов; проверьте прочность ответного вала машины: он часто слабее редукторного.
Особенность серии. В отличие от C и A, серия F монтируется непосредственно на приводной вал машины через полый выходной вал (со шпонкой, натяжным диском или под быстросъёмную посадку) и фиксируется реактивным плечом (torque arm) — отдельная опорная рама не нужна. Боковые отверстия в корпусе позволяют дополнительно закрепить редуктор сбоку от машины. Момент 140–14 000 Нм, i = 6,4–2099, передаваемая мощность 0,09–123 кВт.
Что даёт эта позиция на машине. При 336 об/мин и моменте 310 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 5,54 м/с при тяговом усилии 1968 Н; через шкив ⌀200 мм на выходной вал придёт около 3100 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 11 кВт фланец IEC 160. Ток около 22 А — если пускатель на линии слабее, менять придётся и его. Тихоходный вал проворачивается за 0,2 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Ряд по Bonfiglioli F 51 перекрывает 4,28…281,71 — это 42 ступеней. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=5,16 (281 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 11 кВт — 14-я мощность из 14. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Bonfiglioli F 51 доступен как импортная поставка; замена из нашей номенклатуры — ZR 676, посадка один в один.

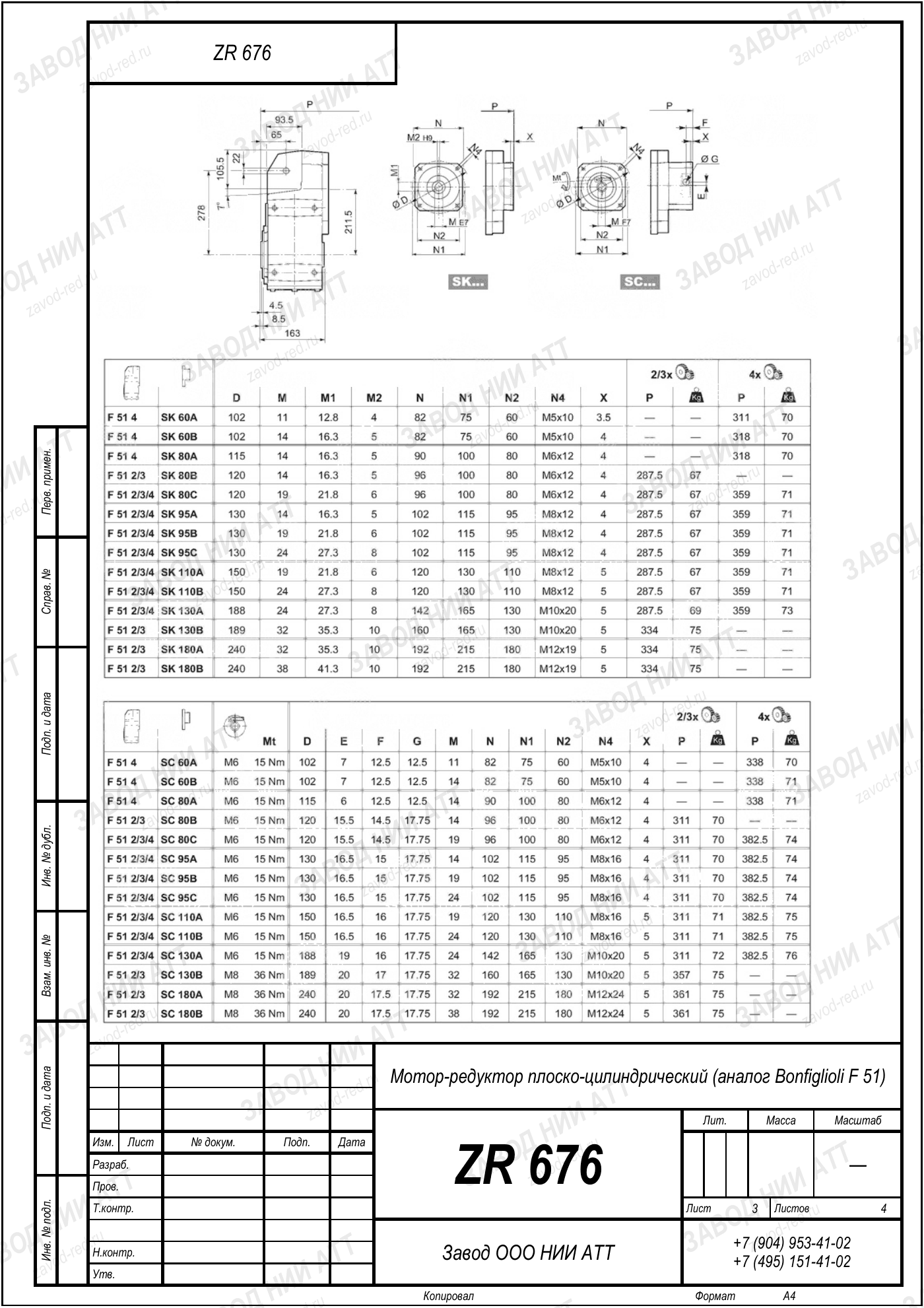

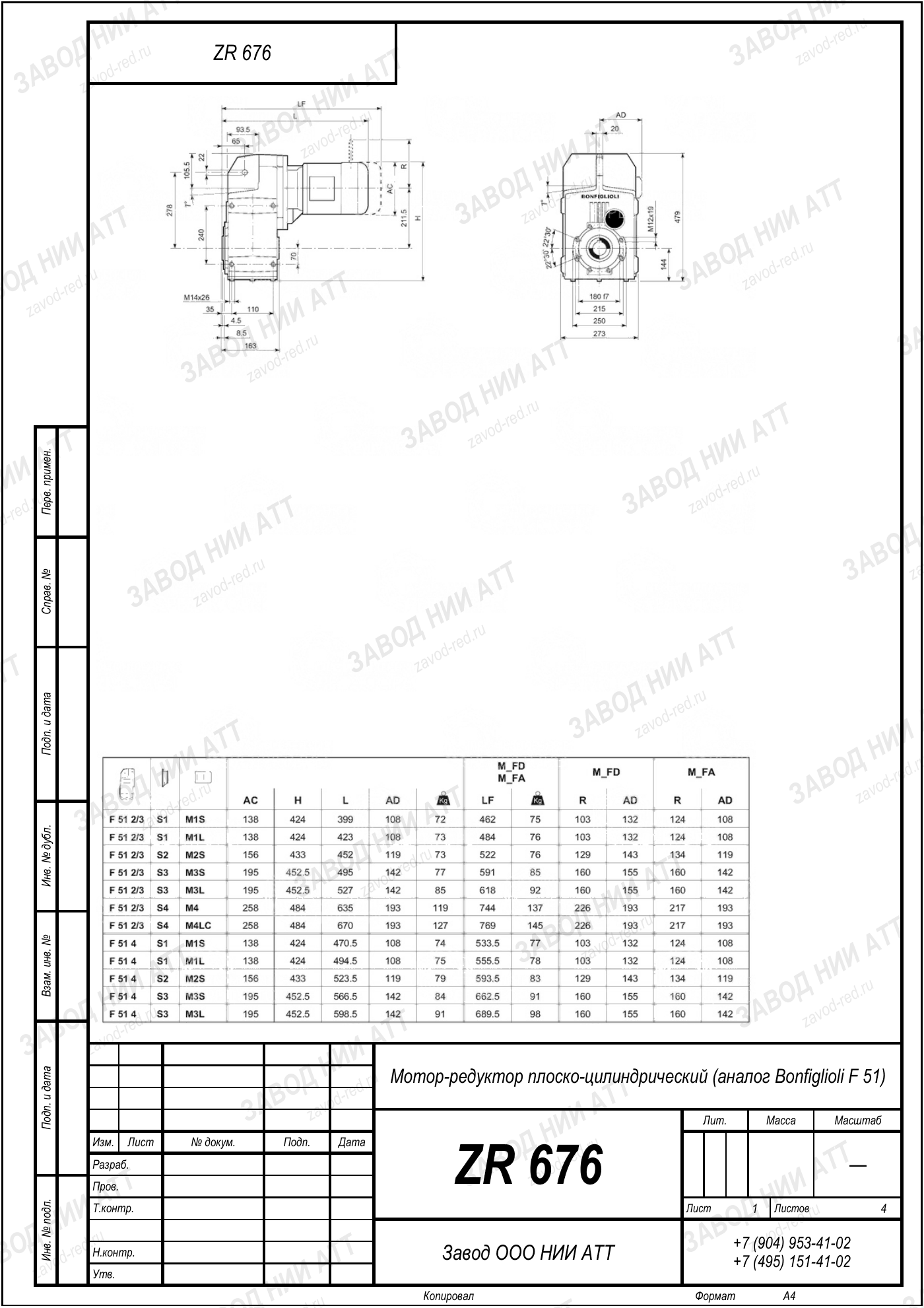

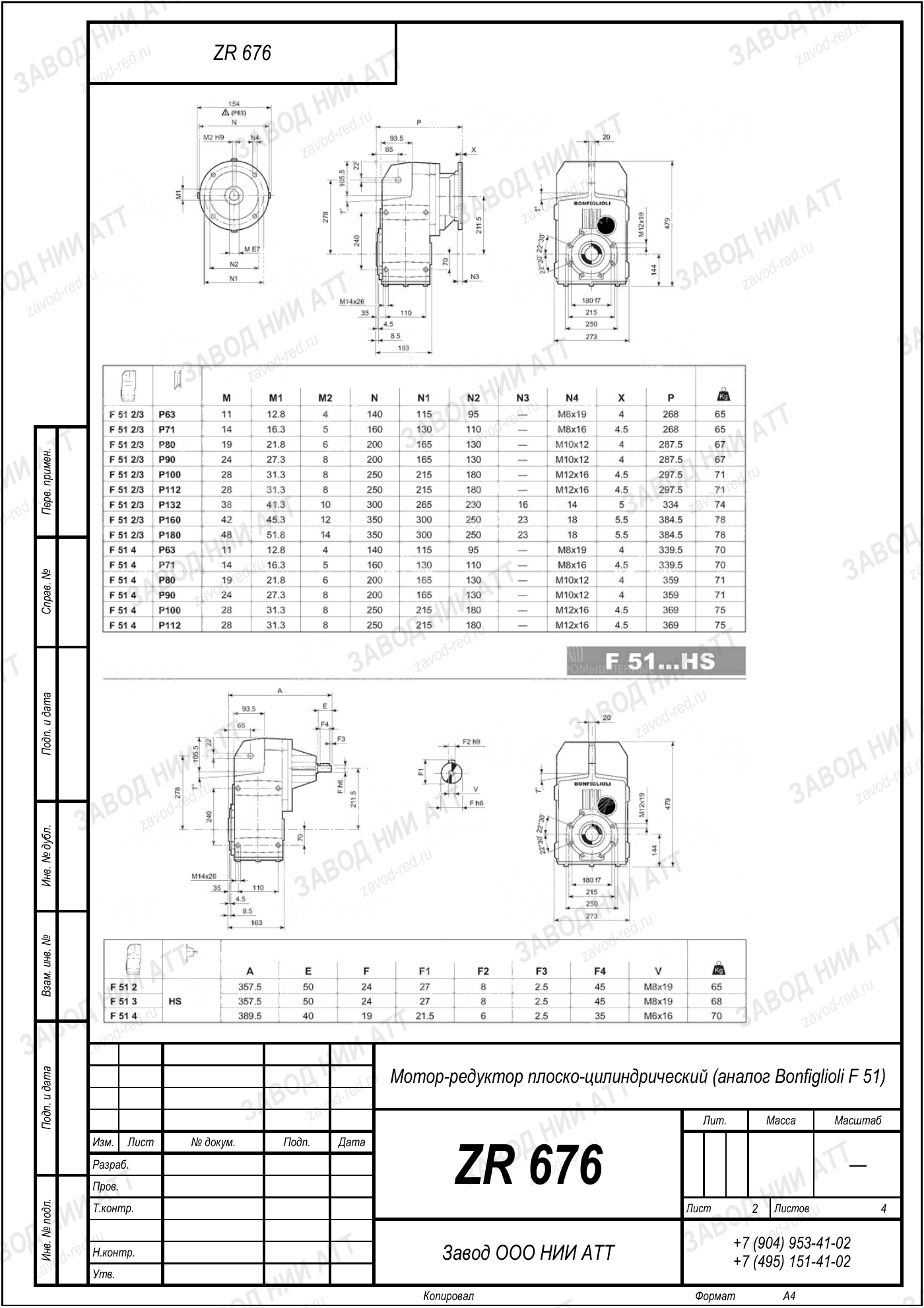

Габаритный и присоединительный чертёж модели Bonfiglioli F 51 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Bonfiglioli F 51 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | F | указывает, какой передачей понижаются обороты — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 51 | размер корпуса, общий для всех передаточных чисел одной модели |
| Передаточное число | i=4,28 | фиксированное значение из ряда см. модель; сменить его — значит взять другое исполнение |
| Мощность двигателя | 11 кВт | фактическая для этой сборки; модель как семейство — 0,2–11 кВт |
| Момент на выходе | 310 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | C 51 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 4,28 — отсюда 336 об/мин на выходе, и мощность двигателя 11 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Наш аналог: ZR 676. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 51 у производителя есть обозначения C 51 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: C51. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 676 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
У Bonfiglioli F 51 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
ZR 676 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
Одного регламента на всю модель не бывает: быстроходное исполнение обслуживают по своему графику. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
Не подошли обороты — соседние исполнения Bonfiglioli F 51 на том же корпусе:
На выходном валу 336 об/мин при стандартных 1450 об/мин на входе. Передаточное 4,28 — это отношение входной скорости к выходной.
Номинальный момент на выходе 310 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 11 кВт. Дайте мощность и обороты мотора, посчитаем.
Наложите чертёж ZR 676 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Сравните 336 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Bonfiglioli F 51.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Марка Bonfiglioli F 51 говорит о габарите, а не о скорости и моменте. Эта позиция — быстроходное исполнение: 336 об/мин на выходе и момент 310 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 676.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
