Страница одного передаточного числа. Редуктор ZR 604/609-300 с передаточным 300 выпускается в 2 исполнениях по мощности двигателя: 0,37–0,55 кВт. Момент на выходном валу при этом 305–406 Н·м, обороты выхода 4,7–9,3 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — червячный. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 604/609-300 |
|---|---|
| Тип передачи | червячный |
| Передаточное число | 300 |
| Мощность двигателя | 0,37–0,55 кВт |
| Крутящий момент | 305–406 Н·м |
| Обороты на выходе | 4,7–9,3 об/мин |
| Вариантов двигателя | 2 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.37 | 4.7 | 406 | 8180 | 1.5 | 1400 |
| 0.55 | 9.3 | 305 | 8180 | 2 | 2800 |

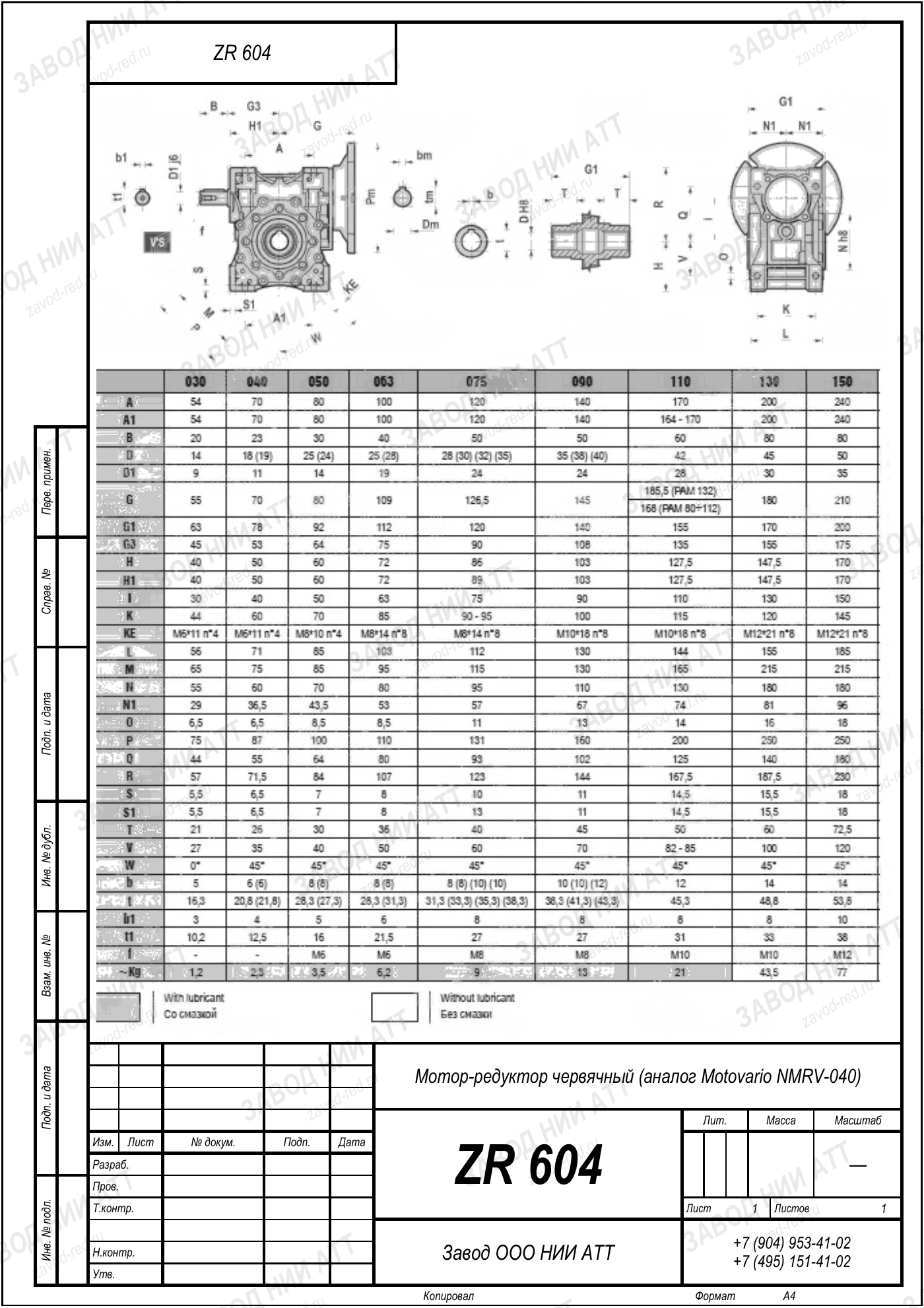

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
ZR 604/609 — это типоразмер корпуса. Передаточное число, мощность и момент задаются исполнением и в обозначении корпуса не отражены.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 604 | габарит корпуса и присоединительные размеры; тип передачи — червячный |
| Передаточное число | i=300 | отношение оборотов входного вала к выходному |
| Мощность | 0,37–0,55 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 305–406 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 9,3 об/мин | при питании 50 Гц без частотного регулирования |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
Этот типоразмер закрывает 57 импортных позиций — узел встаёт на штатное место без переделки рамы. Каждая ссылка ведёт на карточку импортной модели с её характеристиками и габаритным чертежом.
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Чтобы ZR 604/609 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них видна не сразу, а через месяцы работы.
| Момент на выходном валу | 305–406 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 9,3 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=300 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,37–0,55 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
Монтажное положение ZR 604/609 повторяет положение снятого ZR 604/609. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для червячной пары обычно применяют полиэфирное (синтетическое) масло — оно снижает нагрев и потери на трение скольжения. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Редуктор ZR 604/609 с передаточным числом 300 комплектуется двигателем мощностью 0.37–0,55 кВт (2 варианта исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 604/609-300 момент составляет 305.0–406,0 Н·м в зависимости от мощности двигателя; обороты выхода — 4.7–9,3 об/мин.
ZR 604/609-300 — прямой аналог импортных червячных редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 604/609-300 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 604/609 с передаточным 300.
Цена ZR 604/609-300 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
