Страница одного передаточного числа. Редуктор ZR 999-216 с передаточным 216 выпускается в 13 исполнениях по мощности двигателя: 0,25–2,2 кВт. Момент на выходном валу при этом 760–3220 Н·м, обороты выхода 3,1–6,5 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — соосно-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 999-216 |
|---|---|
| Тип передачи | соосно-цилиндрический |
| Передаточное число | 216 |
| Мощность двигателя | 0,25–2,2 кВт |
| Крутящий момент | 760–3220 Н·м |
| Обороты на выходе | 3,1–6,5 об/мин |
| Вариантов двигателя | 13 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.25 | 3.1 | 760 | 28400 | 4 | 700 |
| 0.37 | 3.1 | 1120 | 28100 | 2.7 | 700 |
| 0.37 | 4.2 | 850 | 28400 | 3.5 | 900 |
| 0.55 | 3.1 | 1670 | 27400 | 1.8 | 700 |
| 0.55 | 4.2 | 1260 | 28000 | 2.4 | 900 |
| 0.55 | 6.3 | 840 | 28400 | 3.6 | 1400 |
| 0.75 | 3.2 | 2240 | 25300 | 1.35 | 700 |
| 0.75 | 4.2 | 1720 | 27300 | 1.75 | 900 |
| 0.75 | 6.4 | 1120 | 28100 | 2.7 | 1400 |
| 1.1 | 4.2 | 2470 | 24200 | 1.2 | 900 |
| 1.1 | 6.5 | 1620 | 27500 | 1.85 | 1400 |
| 1.5 | 6.5 | 2200 | 25600 | 1.35 | 1400 |
| 2.2 | 6.5 | 3220 | 7030 | 0.95 | 1400 |

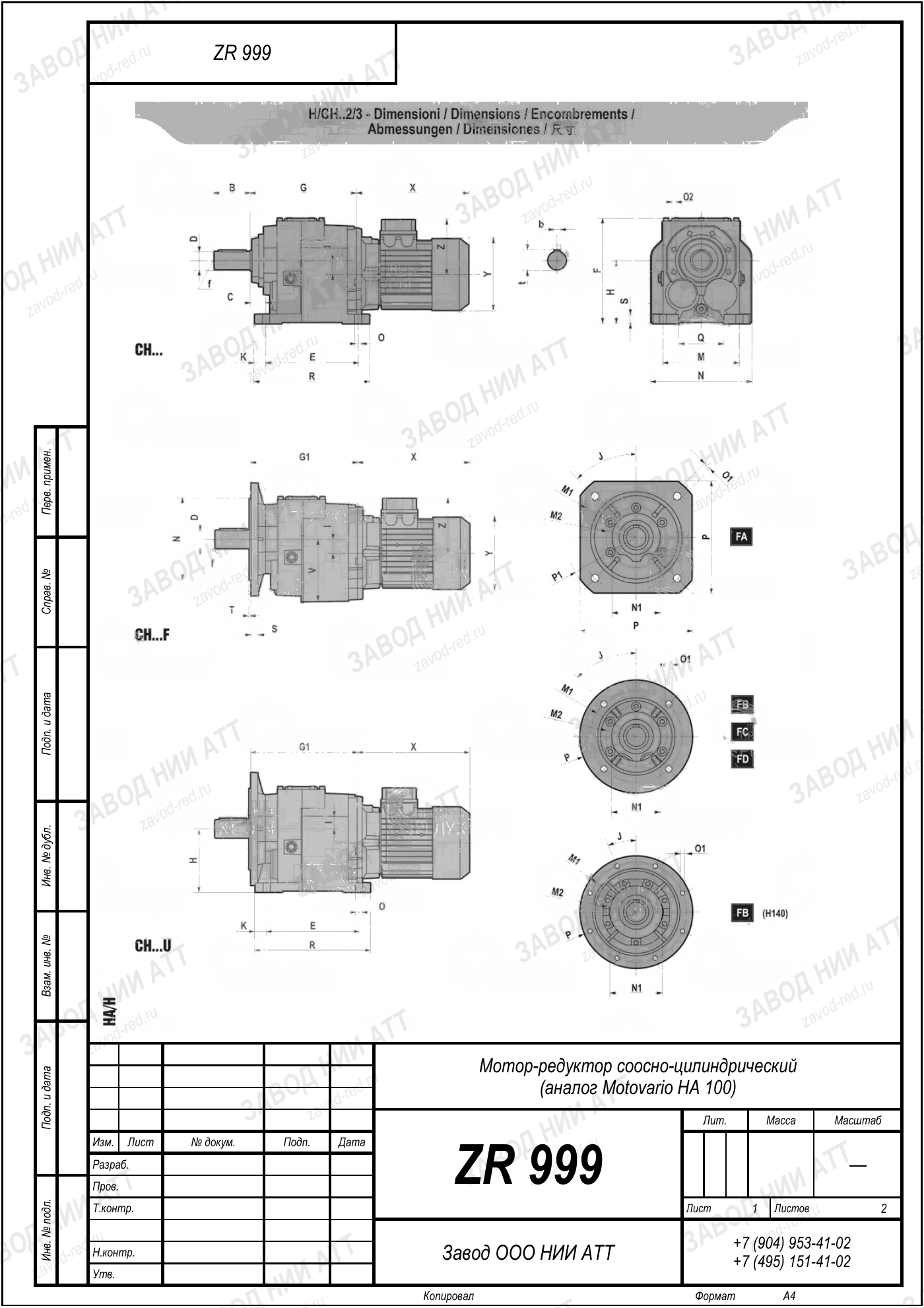

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
Обозначение ZR 999 указывает на типоразмер: габарит корпуса и присоединительные размеры. Параметры позиции задаются отдельно.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 999 | габарит корпуса и присоединительные размеры; тип передачи — соосно-цилиндрический |
| Передаточное число | i=216 | отношение оборотов входного вала к выходному |
| Мощность | 0,25–2,2 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 760–3220 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 6,5 об/мин | при питании 50 Гц без частотного регулирования |
Подробный разбор системы обозначений — в разделе маркировка ZR.
Этот типоразмер закрывает 13 импортных позиций — узел встаёт на штатное место без переделки рамы. Каждая ссылка ведёт на карточку импортной модели с её характеристиками и габаритным чертежом.
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Чтобы ZR 999 отработал ресурс, исполнение подбирают по шести параметрам. Ошибка в любом из них видна не сразу, а через месяцы работы.
| Момент на выходном валу | 760–3220 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 6,5 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=216 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,25–2,2 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Подбор по моменту и оборотам доступен в онлайн-калькуляторе; сложные случаи считает инженер по параметрам машины.
Монтажное положение ZR 999 повторяет положение снятого ZR 999. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для цилиндрических зацеплений применяют минеральное или синтетическое редукторное масло соответствующей вязкости. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Редуктор ZR 999 с передаточным числом 216 комплектуется двигателем мощностью 0.25–2,2 кВт (13 вариантов исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 999-216 момент составляет 760.0–3220,0 Н·м в зависимости от мощности двигателя; обороты выхода — 3.1–6,5 об/мин.
ZR 999-216 — прямой аналог импортных соосно-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 999-216 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 999 с передаточным 216.
Цена ZR 999-216 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 999-216 (соосно-цилиндрический, i=216) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
