Страница одного передаточного числа. Редуктор ZR 939-105 с передаточным 105 выпускается в 5 исполнениях по мощности двигателя: 0,12–0,25 кВт. Момент на выходном валу при этом 87–210 Н·м, обороты выхода 8,3–13 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — соосно-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 939-105 |
|---|---|
| Тип передачи | соосно-цилиндрический |
| Передаточное число | 105 |
| Мощность двигателя | 0,12–0,25 кВт |
| Крутящий момент | 87–210 Н·м |
| Обороты на выходе | 8,3–13 об/мин |
| Вариантов двигателя | 5 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.12 | 8.6 | 134 | 5600 | 1.5 | 900 |
| 0.12 | 13 | 87 | 5880 | 2.3 | 1400 |
| 0.18 | 8.3 | 210 | 4840 | 0.95 | 900 |
| 0.18 | 13 | 137 | 5580 | 1.45 | 1400 |
| 0.25 | 12 | 193 | 5030 | 1.05 | 1400 |

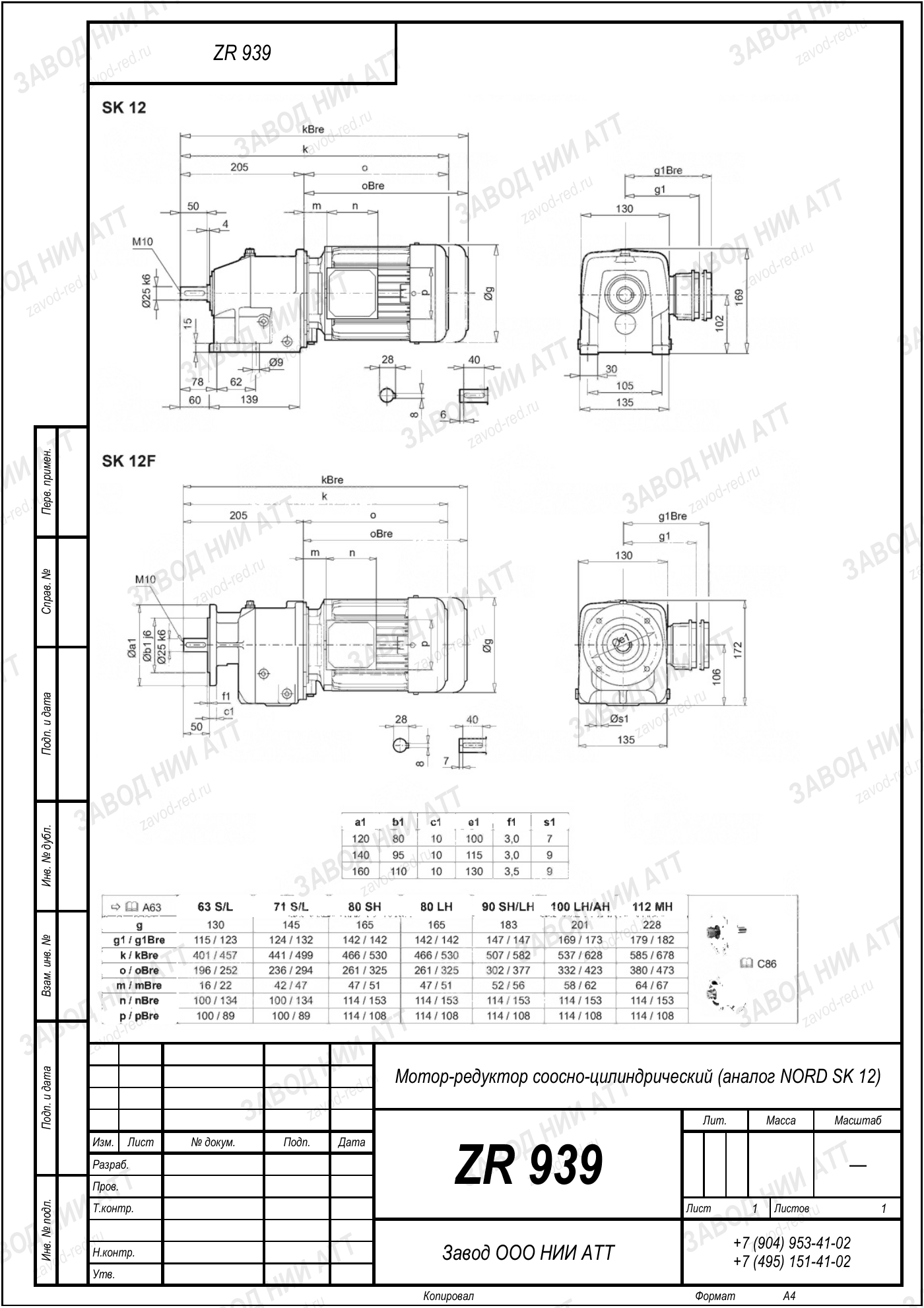

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
ZR 939 — это типоразмер корпуса. Передаточное число, мощность и момент задаются исполнением и в обозначении корпуса не отражены.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 939 | габарит корпуса и присоединительные размеры; тип передачи — соосно-цилиндрический |
| Передаточное число | i=105 | отношение оборотов входного вала к выходному |
| Мощность | 0,12–0,25 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 87–210 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 13 об/мин | при питании 50 Гц без частотного регулирования |
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
По присоединительным и габаритным размерам ZR 939 заменяет 61 импортных моделей 19 брендов. Проверить соответствие по конкретной позиции можно в её карточке:
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Исполнение ZR 939 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 87–210 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 13 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=105 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,12–0,25 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
Монтажное положение ZR 939 повторяет положение снятого ZR 939. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для цилиндрических зацеплений применяют минеральное или синтетическое редукторное масло соответствующей вязкости. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Редуктор ZR 939 с передаточным числом 105 комплектуется двигателем мощностью 0.12–0,25 кВт (5 вариантов исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 939-105 момент составляет 87.0–210,0 Н·м в зависимости от мощности двигателя; обороты выхода — 8.3–13,0 об/мин.
ZR 939-105 — прямой аналог импортных соосно-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 939-105 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 939 с передаточным 105.
Цена ZR 939-105 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 939-105 (соосно-цилиндрический, i=105) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
