Страница одного передаточного числа. Редуктор ZR 858/939-319 с передаточным 319 выпускается в 3 исполнениях по мощности двигателя: 0,12–0,25 кВт. Момент на выходном валу при этом 210–505 Н·м, обороты выхода 4,1–4,3 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — коническо-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 858/939-319 |
|---|---|
| Тип передачи | коническо-цилиндрический |
| Передаточное число | 319 |
| Мощность двигателя | 0,12–0,25 кВт |
| Крутящий момент | 210–505 Н·м |
| Обороты на выходе | 4,1–4,3 об/мин |
| Вариантов двигателя | 3 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 0.12 | 4.3 | 210 | 9610 | 2.9 | 1400 |
| 0.18 | 4.1 | 350 | 9100 | 1.75 | 1400 |
| 0.25 | 4.1 | 505 | 8360 | 1.2 | 1400 |

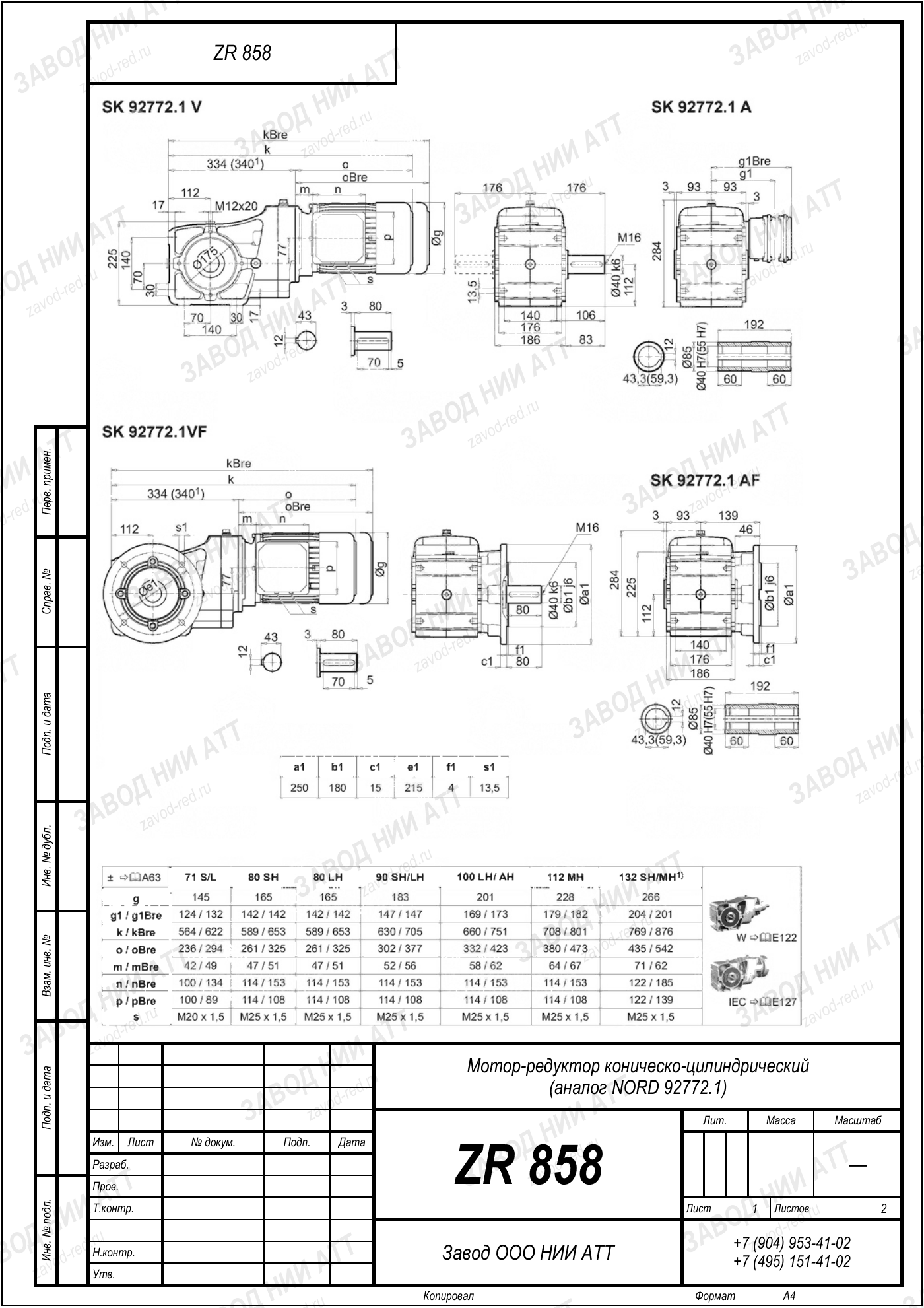

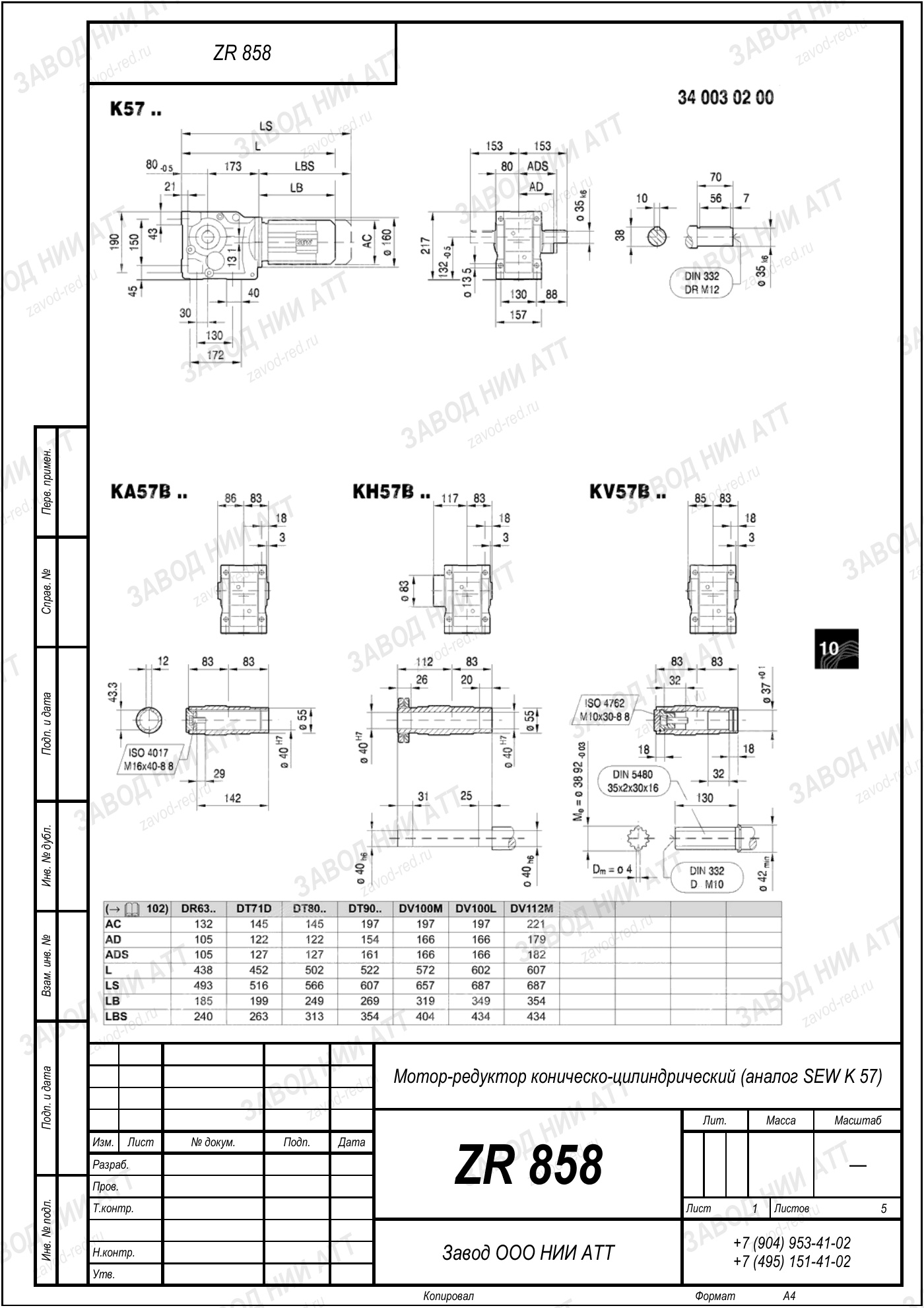

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
В обозначении ZR 858/939 цифры кодируют типоразмер корпуса, а не передаточное число: одинаковый корпус выпускается в десятках исполнений.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 858 | габарит корпуса и присоединительные размеры; тип передачи — коническо-цилиндрический |
| Передаточное число | i=319 | отношение оборотов входного вала к выходному |
| Мощность | 0,12–0,25 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 210–505 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 4,3 об/мин | при питании 50 Гц без частотного регулирования |
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
Этот типоразмер закрывает 92 импортных позиций — узел встаёт на штатное место без переделки рамы. Каждая ссылка ведёт на карточку импортной модели с её характеристиками и габаритным чертежом.
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Типоразмер ZR 858/939 выпускается в десятках исполнений. Чтобы выбрать нужное, инженер идёт по шести параметрам — пять берут из задачи, шестой из схемы установки.
| Момент на выходном валу | 210–505 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 4,3 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=319 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 0,12–0,25 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите параметры машины или фото шильда снятого привода — подберём исполнение и вышлем чертёж вместе с расчётом. Быстрый подбор по параметрам — в калькуляторе.
Монтажное положение ZR 858/939 повторяет положение снятого ZR 858/939. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для коническо-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Редуктор ZR 858/939 с передаточным числом 319 комплектуется двигателем мощностью 0.12–0,25 кВт (3 варианта исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 858/939-319 момент составляет 210.0–505,0 Н·м в зависимости от мощности двигателя; обороты выхода — 4.1–4,3 об/мин.
ZR 858/939-319 — прямой аналог импортных коническо-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 858/939-319 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 858/939 с передаточным 319.
Цена ZR 858/939-319 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 858/939-319 (коническо-цилиндрический, i=319) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR 858/939 |
| NORD | ZR 858/939 |
| Motovario | ZR 858/939 |
| Bonfiglioli | ZR 858/939 |
Точное исполнение ZR 858/939 с передаточным 319 подбирается в калькуляторе. Замена импортного привода — импортозамещение. Серия — коническо-цилиндрических редукторов, все размеры модели — ZR 858/939.
Одно изделие описано с трёх сторон: типоразмер, конкретное исполнение и мотор-редуктор в сборе.
