Страница одного передаточного числа. Редуктор ZR 8188/999-4817 с передаточным 4817 выпускается в 2 исполнениях по мощности двигателя: 1,1–1,5 кВт. Момент на выходном валу при этом 31200–42900 Н·м, обороты выхода 0,29 об/мин.
Здесь удобно выбирать двигатель под задачу: передаточное уже задано нужными оборотами на выходе, а мощность подбирается по требуемому моменту и запасу — чем мощнее двигатель, тем выше момент, но ниже сервис-фактор. Таблица ниже показывает все варианты рядом: мощность, обороты, момент, допустимую консольную нагрузку и запас.
Тип передачи — коническо-цилиндрический. Присоединительные и габаритные размеры совпадают с импортными редукторами SEW, NORD, Motovario и Bonfiglioli. Нужен конкретный вариант — переходите по ссылке из таблицы; нужен привод в сборе с двигателем — раздел мотор-редукторов ZR.
| Типоразмер | ZR 8188/999-4817 |
|---|---|
| Тип передачи | коническо-цилиндрический |
| Передаточное число | 4817 |
| Мощность двигателя | 1,1–1,5 кВт |
| Крутящий момент | 31200–42900 Н·м |
| Обороты на выходе | 0,29 об/мин |
| Вариантов двигателя | 2 |
| P, кВт | n вых, об/мин | T, Н·м | Fr, Н | Sf | n вх |
|---|---|---|---|---|---|
| 1.1 | 0.29 | 31200 | 190000 | 1.6 | 1400 |
| 1.5 | 0.29 | 42900 | 190000 | 1.15 | 1400 |

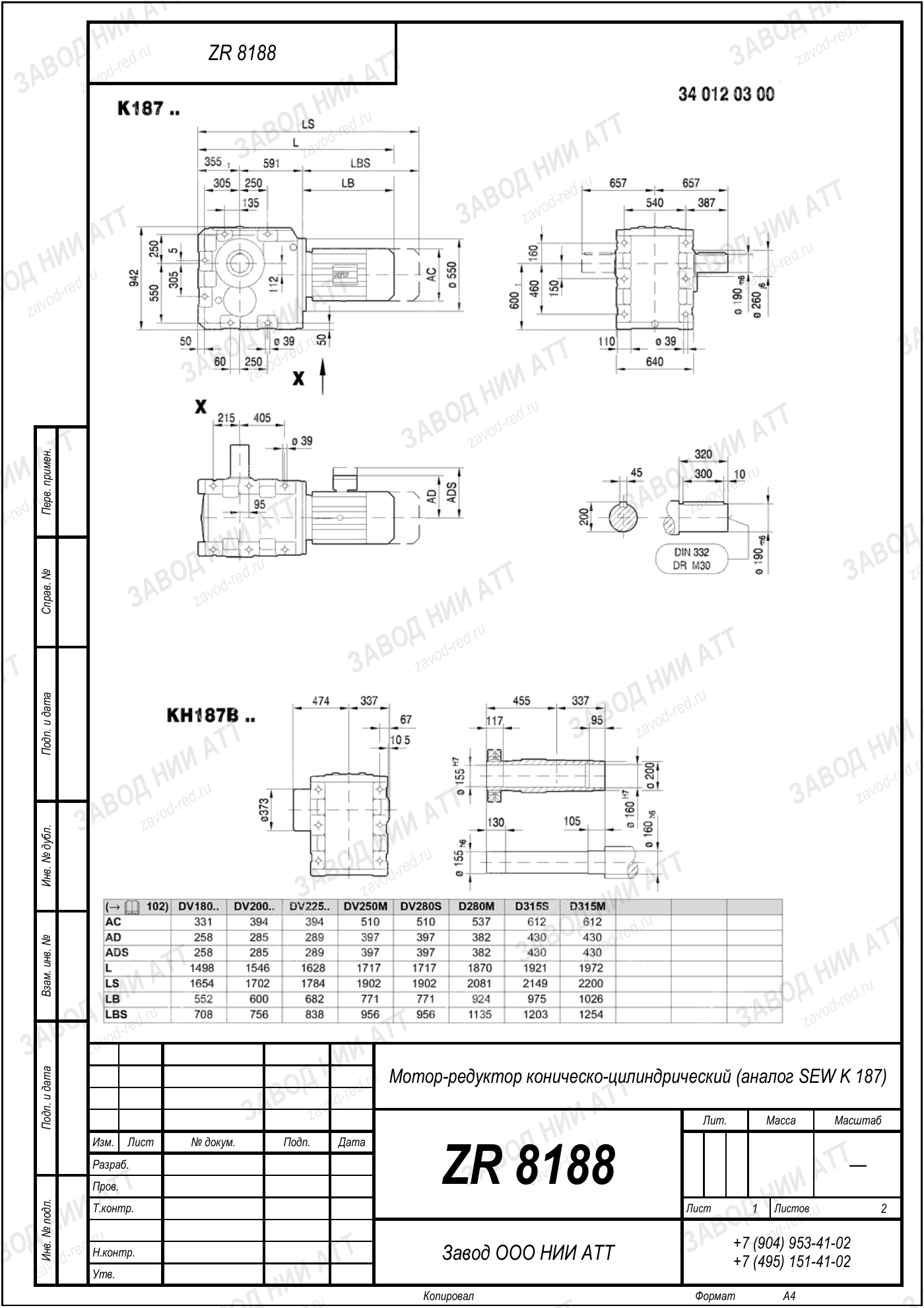

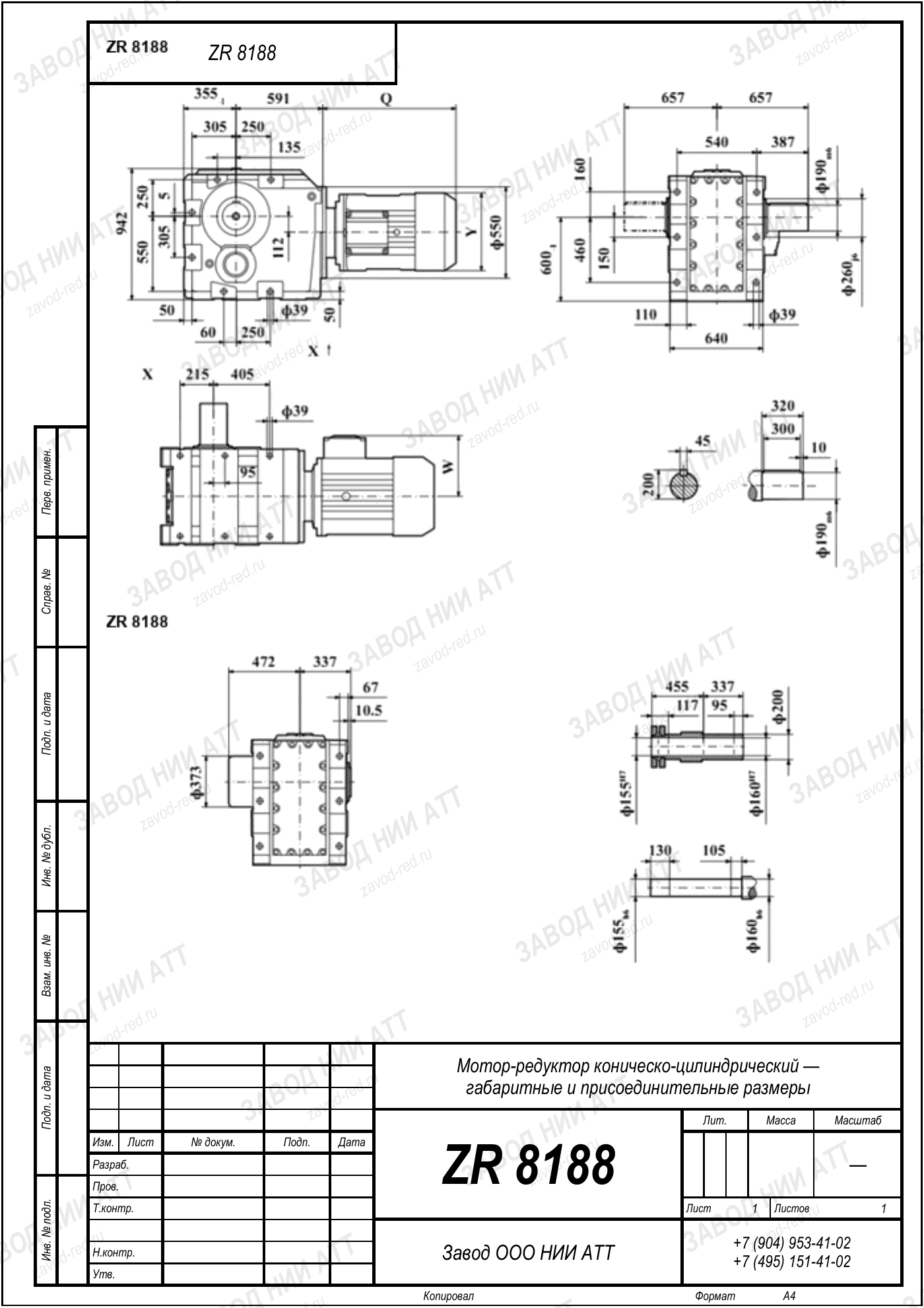

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
Обозначение ZR 8188/999 указывает на типоразмер: габарит корпуса и присоединительные размеры. Параметры позиции задаются отдельно.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 8188 | габарит корпуса и присоединительные размеры; тип передачи — коническо-цилиндрический |
| Передаточное число | i=4817 | отношение оборотов входного вала к выходному |
| Мощность | 1,1–1,5 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 31200–42900 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 0,29 об/мин | при питании 50 Гц без частотного регулирования |
Подробный разбор системы обозначений — в разделе маркировка ZR.
По присоединительным и габаритным размерам ZR 8188/999 заменяет 13 импортных моделей 10 брендов. Проверить соответствие по конкретной позиции можно в её карточке:
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Исполнение ZR 8188/999 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 31200–42900 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 0,29 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=4817 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 1,1–1,5 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
ZR 8188/999 ставят в том же монтажном положении, в каком работал ZR 8188/999: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для коническо-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Редуктор ZR 8188/999 с передаточным числом 4817 комплектуется двигателем мощностью 1.1–1,5 кВт (2 варианта исполнения). Точное исполнение подбирается под нагрузку.
На выходном валу ZR 8188/999-4817 момент составляет 31200.0–42900,0 Н·м в зависимости от мощности двигателя; обороты выхода — 0,29 об/мин.
ZR 8188/999-4817 — прямой аналог импортных коническо-цилиндрических редукторов (SEW, NORD, Motovario) по присоединительным и габаритным размерам, замена без переделки рамы.
ZR 8188/999-4817 поставляется как редуктор под отдельный двигатель или как готовый мотор-редуктор с электродвигателем 220/380 В.
Задайте мощность, обороты и момент в калькуляторе подбора — он покажет точное исполнение ZR 8188/999 с передаточным 4817.
Цена ZR 8188/999-4817 — по запросу, расчёт и КП в течение дня. Серийные исполнения отгружаются в короткие сроки, гарантия 12 месяцев, поставка по всей России.
Купить редуктор ZR 8188/999-4817 (коническо-цилиндрический, i=4817) у производителя — Завод Редукторов, ООО «НИИ АТТ», Челябинск. Подбор под нагрузку, аналог импортного привода, мотор-редуктор 220/380 В, гарантия 12 месяцев.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR 8188/999 |
| NORD | ZR 8188/999 |
| Motovario | ZR 8188/999 |
| Bonfiglioli | ZR 8188/999 |
Точное исполнение ZR 8188/999 с передаточным 4817 подбирается в калькуляторе. Замена импортного привода — импортозамещение. Серия — коническо-цилиндрических редукторов, все размеры модели — ZR 8188/999.
Одно изделие описано с трёх сторон: типоразмер, конкретное исполнение и мотор-редуктор в сборе.
