ZR 696 — плоско-цилиндрический редуктор для мощных приводов с ограниченной монтажной высотой: мощность 0.55–30 кВт, передаточное число 4.57–276.77, крутящий момент 890–5000 Н·м и 154 заводских исполнения под вашу кинематическую схему. Выполняем инженерный подбор, замену импортных аналогов, поставку и гарантийное сопровождение.
Редуктор ZR 696 — старший типоразмер плоско-цилиндрического ряда ZR производства ООО «НИИ АТТ» (Челябинск). В нём реализована многоступенчатая цилиндрическая зубчатая передача с параллельными и смещёнными по высоте входным и выходным валами. Корпус имеет малую монтажную высоту, поэтому привод прижимается вплотную к раме механизма — это решение для тяжелонагруженных узлов, где не хватает места по вертикали или требуется насадной монтаж на приводной вал. Зубчатые колёса цементированы и шлифованы, что обеспечивает высокий передаваемый момент до 5000 Н·м, низкий уровень шума и долгий ресурс без частого обслуживания.
ZR 696 относится к плоско-цилиндрическому типу: момент передаётся через ряд цилиндрических зубчатых зацеплений, выходной вал расположен параллельно входному. Заводская таблица типоразмера охватывает следующие диапазоны:
Широкий ряд передаточных чисел позволяет получить требуемые обороты на выходном валу без промежуточных передач — от быстроходных приводов до тихоходных узлов с большим понижением, а 154 исполнения закрывают большинство тяжёлых задач без выхода за пределы каталога.
ZR 696 применяют в магистральных и наклонных конвейерах, тяжёлых мешалках и смесителях, дробильно-сортировочном и упаковочном оборудовании, приводах ворот, шлюзов и затворов, экструдерах, насосных и вентиляционных установках, а также в станочных и линейных приводах общепромышленного назначения. Малая монтажная высота при высоком моменте делает его удобным для встройки в существующие рамы при модернизации линий.
Точный типоразмер и исполнение ZR 696 удобнее всего определить по требуемым оборотам выхода, моменту и мощности двигателя. Воспользуйтесь онлайн-калькулятором: задайте параметры «от/до», и он покажет подходящие из 154 исполнений с обозначениями и аналогами. Инженер подтвердит подбор, проверит радиальную и осевую нагрузку на вал и пришлёт коммерческое предложение.
ZR 696 проектировался как прямая замена импортных плоских приводов SEW (F-серия), NORD и аналогичных марок — с совпадением по передаточному числу, межосевому расстоянию и присоединительным размерам. Замена встаёт на штатное место без переделки рамы. Подберём аналог по шильдику: достаточно прислать фото таблички или модель снимаемого редуктора.
ZR 696 поставляется как самостоятельный редуктор под установку электродвигателя или в сборе как мотор-редуктор с асинхронным двигателем на 220 В (однофазное питание с конденсатором) или 380 В (трёхфазная сеть). Мотор-редукторная версия штатно работает с частотным преобразователем. Монтаж — лапный либо фланцевый, с насадным полым валом (шпонка или стяжная втулка) и реактивным упором. Типовые исполнения отгружаем за 1–3 рабочих дня, изготовление под заказ — от 2 до 4 недель. Гарантия — 12 месяцев с даты отгрузки, поставка по всей России с полным комплектом документов.
| Тип передачи | плоско-цилиндрический |
|---|---|
| Мощность двигателя | 0,55–30 кВт |
| Передаточное число | 4.57–276.77 |
| Крутящий момент | 890–5000 Н·м |
| Обороты на выходе | 2,5–321 об/мин |
| Исполнений в линейке | 154 |
| P, кВт | n вых | T, Н·м | U | Sf |
|---|---|---|---|---|
| 2.2 | 4.2 | 5000.0 | 223.88 | 0.85 |
| 9.2 | 18.0 | 4900.0 | 80.31 | 0.9 |
| 7.5 | 15.0 | 4890.0 | 97.58 | 0.9 |
| 11.0 | 22.0 | 4780.0 | 65.47 | 0.9 |
| 4.0 | 8.1 | 4700.0 | 174.87 | 0.9 |
| 18.5 | 38.0 | 4690.0 | 38.86 | 0.9 |
Показаны 96 из 154 исполнений. Остальные подберём по параметрам — калькулятор подбора.
Редуктор ZR 696 — габаритный и присоединительный аналог импортных моделей ниже: совпадают валы, фланцы и крепёж, замена без переделки узла. Нажмите на бренд — каталог его моделей и наших аналогов.

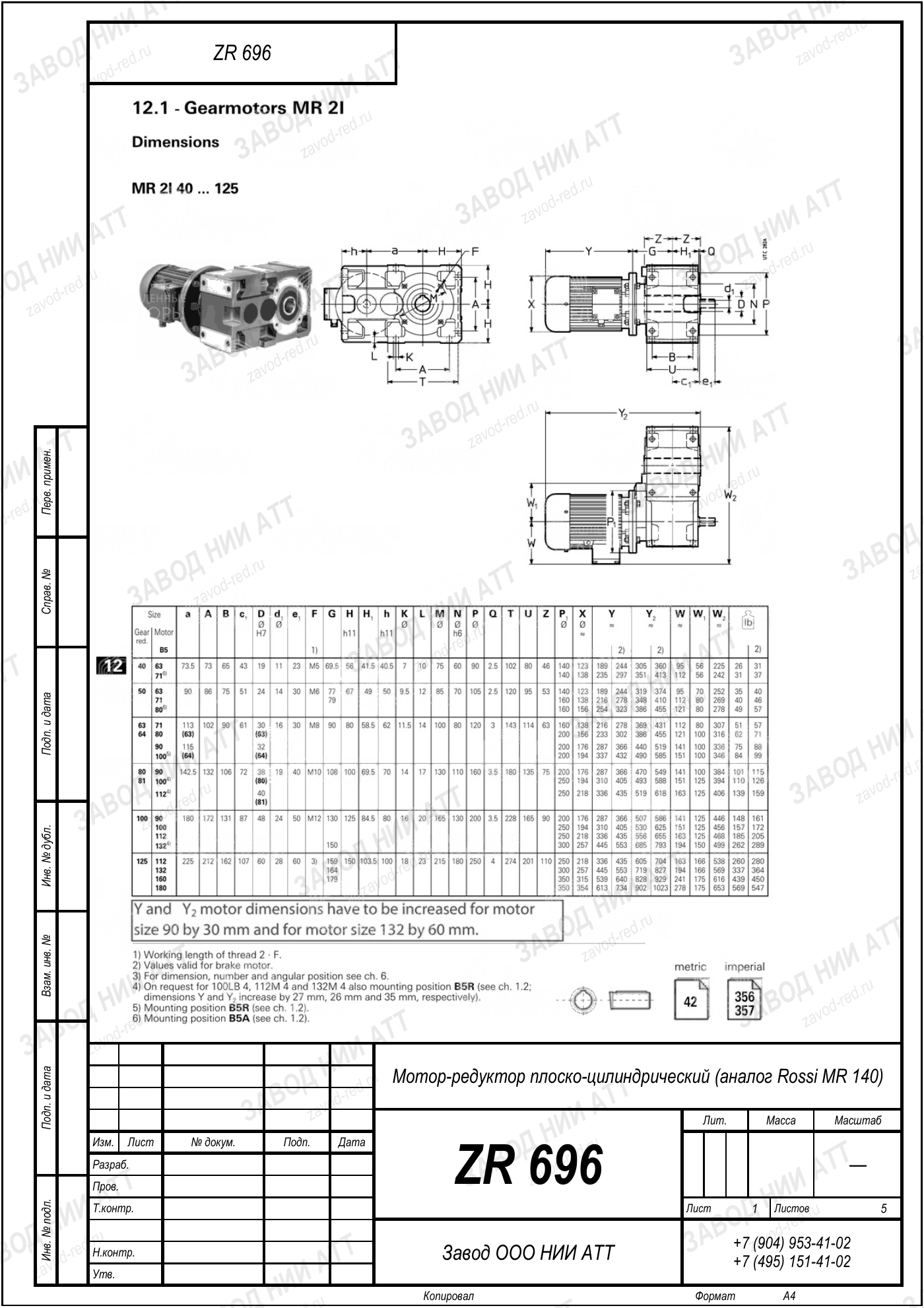

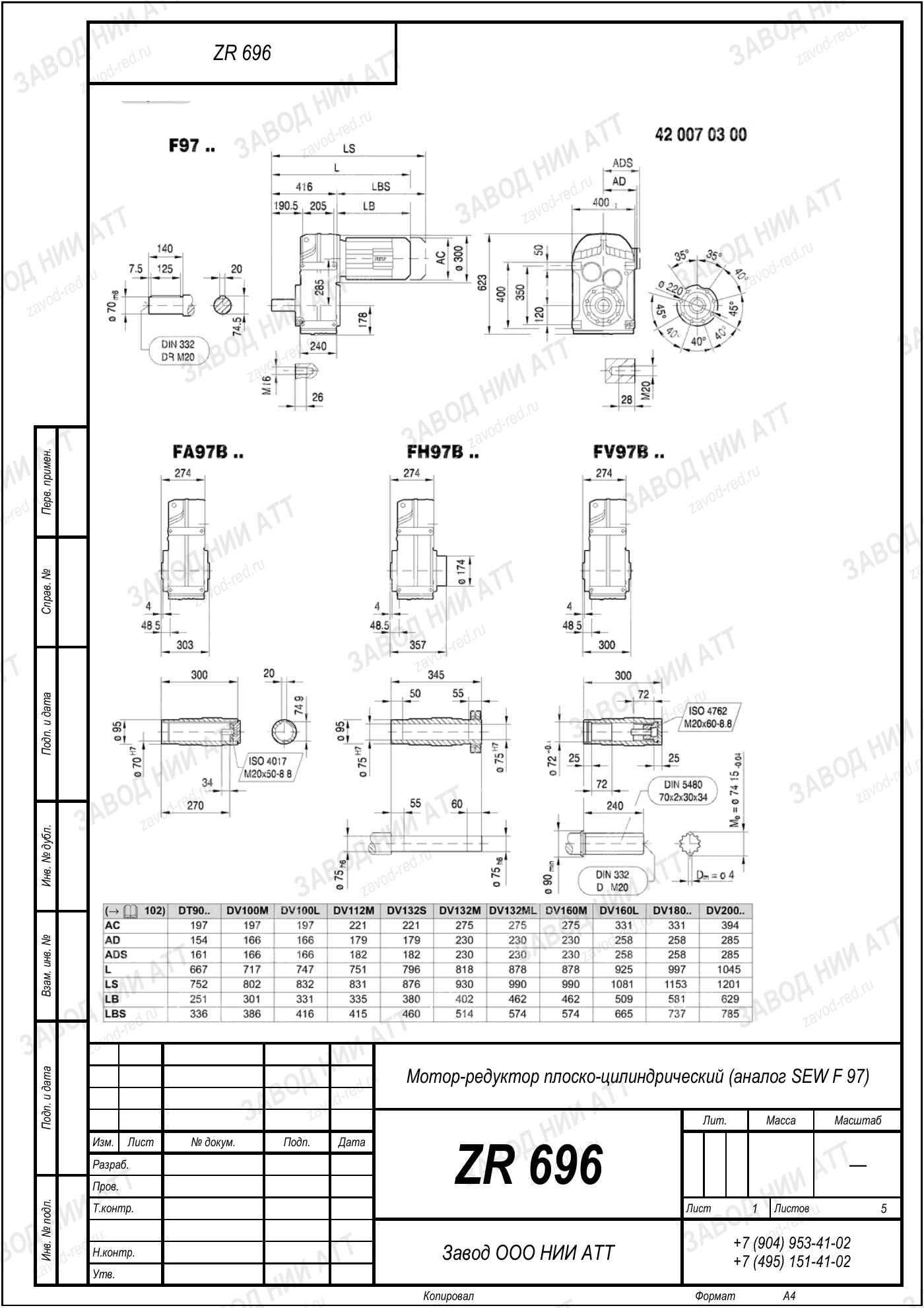

Габаритный и присоединительный чертёж типоразмера — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
ZR 696 — это типоразмер. Один корпус выпускается в десятках исполнений, которые отличаются передаточным числом, мощностью и монтажным положением.
| Серия | ZR | производство Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Тип передачи | Плоско-цилиндрический редуктор | определяет КПД, компоновку и требования к смазке |
| Передаточное число | 4.57–276.77 | диапазон по типоразмеру; конкретное значение — у исполнения |
| Мощность | 0,55–30 кВт | диапазон по типоразмеру |
| Момент на выходе | 890–5000 Н·м | главный параметр подбора — считают с сервис-фактором |
| Исполнений в линейке | 154 | сочетания передаточного, мощности и монтажного положения |
В спецификациях и каталогах поставщиков один и тот же типоразмер встречается под разными марками. Позиции взаимозаменяемы по присоединительным и габаритным размерам.
| ZR 696 | действующая заводская маркировка |
|---|---|
| МР 219 | мотор-редуктор в сборе с двигателем |
| ПР 219 | линейка ПР — редукторы и мотор-редукторы всех типов |
| EVL 169 | прежняя маркировка завода |
| TZ 829 | обозначение в спецификациях поставщиков |
Полная таблица — соответствие маркировок EVL, МР, ПР, TZ и ZR.
Как читаются остальные поля обозначения — см. расшифровку маркировки ZR.
Исполнение ZR 696 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 890–5000 Н·м | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | по технологии | задают требуемое передаточное; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | 4.57–276.77 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность и способ пуска | 0,55–30 кВт | прямой пуск даёт пиковый момент заметно выше номинального; при частотном регулировании проверяют нижние обороты и охлаждение |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
Монтажное положение ZR 696 повторяет положение снятого ZR 696. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: применяют редукторное масло, марка и объём — по паспорту изделия. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Типоразмер ZR 696 рассчитан на мощность привода от 0.55 до 30 кВт и передаёт номинальный крутящий момент на выходном валу от 890 до 5000 Н·м. Это старший типоразмер плоского ряда ZR для тяжёлых нагрузок. Конкретное значение зависит от выбранного исполнения и передаточного числа — точный момент под вашу частоту вращения инженер подтвердит при подборе.
Передаточное число ZR 696 лежит в диапазоне от 4.57 до 276.77. Это позволяет получить нужные обороты на выходе без дополнительных передач — от быстроходных приводов до тихоходных узлов с большим понижением. Всего ряд включает 154 исполнения, поэтому почти всегда есть готовый вариант под требуемую скорость.
Это редуктор с цилиндрической зубчатой передачей, у которого входной и выходной валы параллельны и смещены по высоте, а корпус имеет малую монтажную высоту. Привод прижимается вплотную к раме механизма, что экономит вертикальное пространство. От соосного он отличается смещением валов, от классического цилиндрического — более компактным плоским корпусом.
Типоразмеры ряда ZR отличаются габаритами корпуса, межосевым расстоянием и диапазоном передаваемого момента. ZR 696 рассчитан на момент до 5000 Н·м и мощность до 30 кВт — это верхний диапазон ряда для тяжёлых приводов. Если ваша нагрузка ниже, инженер подберёт меньший типоразмер с подходящими характеристиками и меньшими габаритами.
Да. ZR 696 поставляется как отдельный редуктор под ваш двигатель или в сборе как мотор-редуктор. Двигатель может быть на 380 В для трёхфазной сети или на 220 В для однофазной с пусковым конденсатором. Мотор-редукторная версия штатно работает и от частотного преобразователя.
Да, ZR 696 проектировался как прямой аналог плоских приводов SEW F-серии, NORD и подобных марок. Мы подбираем замену с совпадением передаточного числа, межосевого расстояния и присоединительных размеров, поэтому она встаёт на штатное место без переделки рамы. Пришлите фото шильдика — инженер подтвердит совместимость на странице «Импортозамещение».
Используйте калькулятор подбора: задайте мощность двигателя, требуемые обороты на выходе, крутящий момент и передаточное число диапазонами «от/до». Система покажет подходящие из 154 исполнений ZR 696. Затем оставьте заявку — инженер проверит нагрузку на вал, подтвердит подбор и пришлёт КП со сроком поставки.
Типовые исполнения отгружаем в течение 1–3 рабочих дней после оплаты, изготовление под заказ с нестандартным валом, фланцем или передаточным числом занимает от 2 до 4 недель. Гарантия составляет 12 месяцев с даты отгрузки при соблюдении условий монтажа и эксплуатации. Отгружаем по всей России с полным комплектом документов: паспорт, счёт, УПД, при необходимости сертификат.
