Мотор-редуктор ZR 6126 (маркировка Завода Редукторов) — плоско-цилиндрический привод 37 кВт, момент 10100 Н·м, передаточное 42,15, обороты выхода 35 об/мин. Оригинал от производителя ООО «НИИ АТТ» (Челябинск), заводское обозначение ZR 6126 / ПР 2112. Гарантия 12 месяцев, поставка по России.
Мотор-редуктор ZR 6126 проектируется как замена импортных приводов (SEW, NORD, Motovario, Bonfiglioli) с совпадающими присоединительными и габаритными размерами — установка на штатное место без переделки рамы. Подбор исполнения по мощности, моменту и передаточному — в калькуляторе; замена импортного привода — на странице импортозамещения. Поставляется с двигателем 220/380 В или под отдельный двигатель.
Редукторы и мотор-редукторы ZR 6126 (плоско-цилиндрический) применяют там, где ограничена монтажная высота и нужен насадной (полый) вал: транспортёры и рольганги в стеснённых условиях, упаковочные и конвейерные линии, приводы барабанов. ZR 6126 заменяет импортные приводы (SEW, NORD, Motovario, Bonfiglioli) с совпадающими присоединительными и габаритными размерами — установка на штатное место без переделки узла; исполнение под нагрузку подбирает инженер.
ZR 6126 поставляется в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал сплошной со шпонкой или полый (насадной). Параметры: 37 кВт · 10100 Н·м · i=42,15 · 35 об/мин. Поставляется как редуктор под отдельный двигатель или как мотор-редуктор с электродвигателем 220/380 В; при заказе указывают монтажное положение, сторону вала и климатическое исполнение. Гарантия 12 месяцев, отгрузка серийных типоразмеров от 3 дней.
| Маркировка | ZR 6126 (Завод Редукторов) |
|---|---|
| Заводское обозначение | ZR 6126 · ПР 2112 |
| Тип передачи | плоско-цилиндрический |
| Мощность двигателя | 37 кВт |
| Передаточное число | 42,15 |
| Крутящий момент на выходе | 10100 Н·м |
| Обороты на выходе | 35 об/мин |
| Консольная нагрузка | 61100 Н |
| Сервис-фактор | 1,2 |
| Обороты двигателя | 1400 об/мин |
Ту же модель обозначают и как МР 2112 — маркировка МР соответствует ПР по таблице завода: номер типоразмера один, отличается только префикс. В запросах и заявках встречаются оба написания: ПР 2112 и МР 2112, а также слитно — МР2112.
В обозначении ZR 6126 цифры кодируют типоразмер корпуса, а не передаточное число: одинаковый корпус выпускается в десятках исполнений.
| Серия | ZR | редукторы и мотор-редукторы Завода Редукторов, ООО «НИИ АТТ» |
|---|---|---|
| Типоразмер | 6126 | габарит корпуса и присоединительные размеры; тип передачи — плоско-цилиндрический |
| Передаточное число | i=42,15 | отношение оборотов входного вала к выходному |
| Мощность | 37 кВт | мощность двигателя этого исполнения |
| Момент на выходе | 10100 Н·м | главный параметр подбора — считают с сервис-фактором |
| Обороты выходного вала | 35 об/мин | при питании 50 Гц без частотного регулирования |
Полная расшифровка обозначений серии — в справочнике маркировки ZR.
Этот типоразмер закрывает 14 импортных позиций — узел встаёт на штатное место без переделки рамы. Каждая ссылка ведёт на карточку импортной модели с её характеристиками и габаритным чертежом.
Соответствие подтверждает инженер по моменту, передаточному, присоединительным размерам и монтажному положению — пришлите фото шильда или параметры машины.
Исполнение ZR 6126 подбирают под машину, а не наоборот. Шесть величин ниже определяют позицию однозначно.
| Момент на выходном валу | 10100 Н·м у этого исполнения | считают с сервис-фактором: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс зубчатой пары падает кратно |
|---|---|---|
| Обороты выходного вала | 35 об/мин | задаются технологией; если точного значения нет в ряду, согласуют ближайшее стандартное или ставят частотное регулирование |
| Передаточное число | i=42,15 | связывает обороты двигателя с оборотами машины; при замене изношенного узла берут из паспорта или считают по фактическим оборотам |
| Мощность двигателя | 37 кВт | проверяют не только по нагрузке, но и по способу пуска: прямой пуск даёт пиковый момент заметно выше номинального |
| Монтажное положение и исполнение | лапы, фланец, вал | от положения зависят уровень масла и расположение пробок; вал бывает сплошной или полый, с разными вариантами фланца |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Не уверены в параметрах — отправьте фото шильда: инженер снимет типоразмер и передаточное. Подобрать самостоятельно можно в калькуляторе подбора.
Монтажное положение ZR 6126 повторяет положение снятого ZR 6126. Если узел разворачивают, уровень масла и пробки переставляют под новое положение.
По смазке: для плоско-цилиндрических ступеней применяют редукторное масло с противозадирными присадками. Точную марку и объём берут из паспорта конкретного исполнения, доливать другой тип масла в уже заправленный редуктор нельзя.
Вал соединяют через муфту с выверенной соосностью; при ремённой или цепной передаче контролируют натяжение — перетяг убивает подшипники быстрее, чем перегрузка по моменту.
После пуска контролируют нагрев корпуса, шум и отсутствие подтёков: устойчивый рост температуры означает перегруз или недостаток масла.
Соседние позиции типоразмера ZR 6126:
ZR 6126 — маркировка мотор-редуктора Завода Редукторов (ООО «НИИ АТТ», Челябинск). Это плоско-цилиндрический привод 37 кВт с моментом 10100 Н·м и передаточным 42,15. Оригинал от производителя, не перекуп.
Мощность 37 кВт, крутящий момент 10100 Н·м, передаточное 42,15, обороты на выходе 35 об/мин, консольная нагрузка 61100 Н, сервис-фактор 1,2.
ZR 6126 — российский мотор-редуктор по габаритным и присоединительным размерам импортных приводов (SEW, NORD, Motovario). Ставится без переделки, цена ниже, поставка со склада и под заказ.
Цена по запросу, точный расчёт и КП в течение дня. Гарантия 12 месяцев, поставка по России. Подбор по параметрам — в калькуляторе /podbor.
Купить мотор-редуктор ZR 6126 37 кВт, момент 10100 Н·м, передаточное 42,15 — напрямую у производителя, Завод Редукторов (ООО «НИИ АТТ»). ZR 6126 — наша заводская маркировка (ZR 6126), оригинал, а не перекуп. Подбор под нагрузку, замена импорта, 220/380 В, гарантия 12 месяцев.
| Импортный бренд | Наш ZR |
|---|---|
| SEW-Eurodrive | ZR 6126 |
| NORD | ZR 6126 |
| Motovario | ZR 6126 |
| Bonfiglioli | ZR 6126 |
Заводское обозначение — ZR 6126, серия плоско-цилиндрических редукторов. Точный подбор по параметрам — калькулятор, замена импортного привода — импортозамещение, весь каталог по типам.

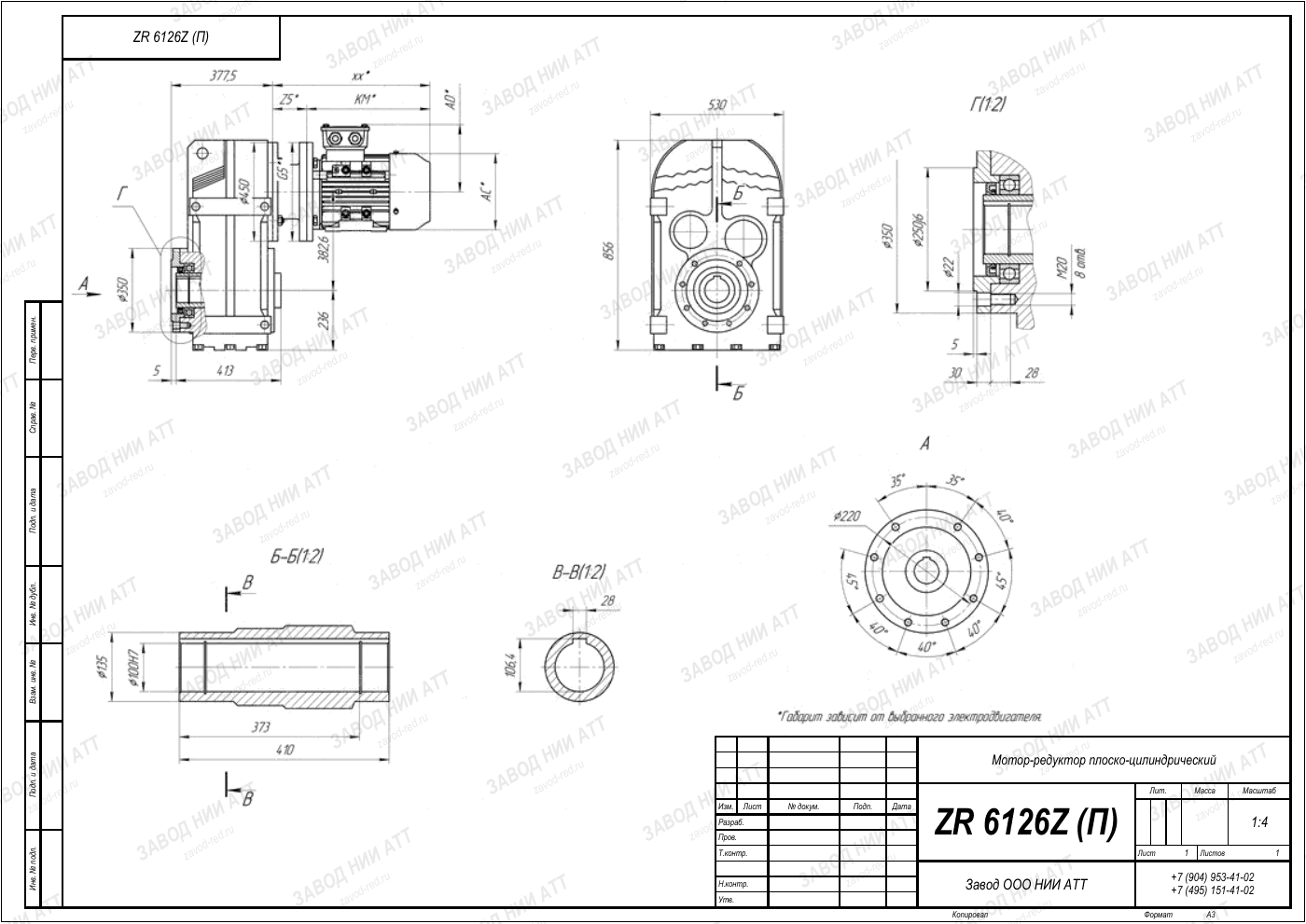

Габаритный и присоединительный чертёж исполнения — по запросу вместе с коммерческим предложением. Ниже — пример габаритного чертежа.
Одно изделие описано с трёх сторон: типоразмер, конкретное исполнение и мотор-редуктор в сборе.
