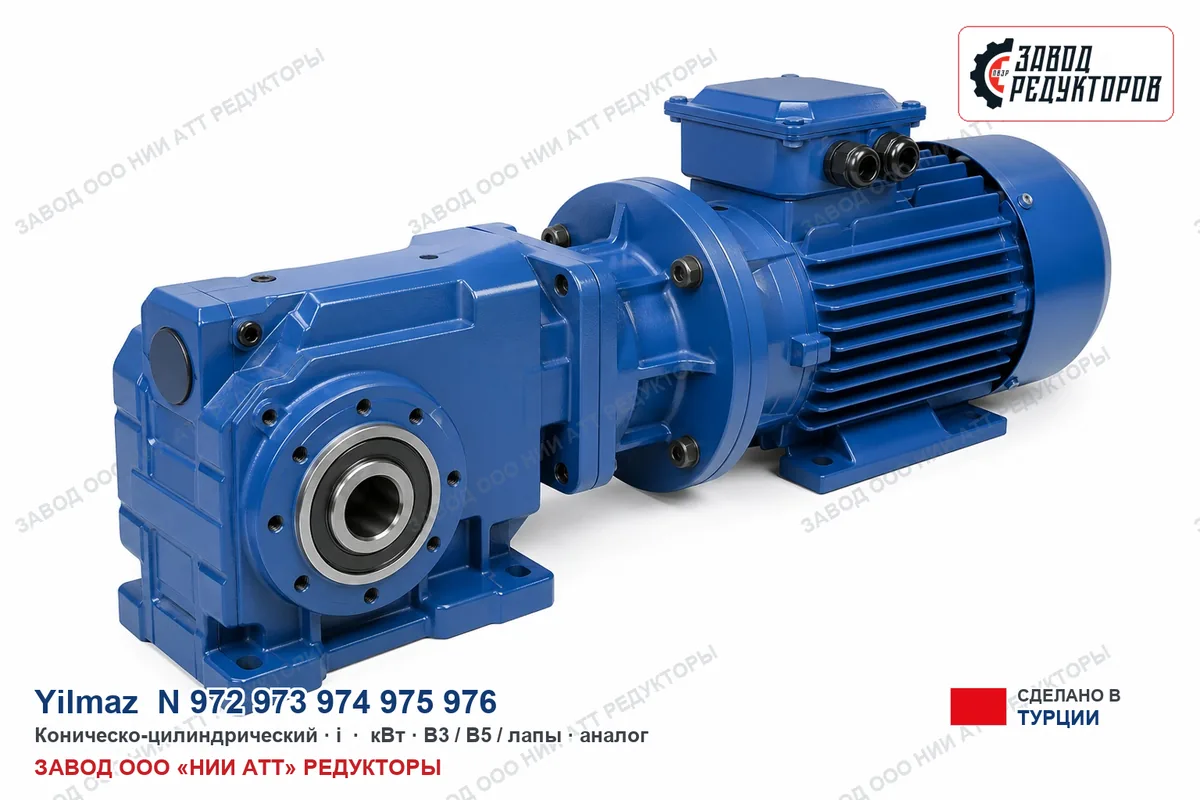

Yilmaz N 972/973/974 /975/976 i=63,06 с двигателем 5,5 кВт — среднетихоходное исполнение. Выходной вал вращается со скоростью 23 об/мин при моменте 2300 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Скорость этой позиции востребована в приводах ленточных транспортёров, ковшовых элеваторов и питателей. Момент очень высокий: рабочая зона — привод дробилок, мельниц и крупных барабанных машин, но основание должно быть жёстким — реактивный момент разворачивает корпус.
Что даёт эта позиция на машине. При 23 об/мин и моменте 2300 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,3 м/с при тяговом усилии 18400 Н; через шкив ⌀160 мм на выходной вал придёт около 28750 Н радиальной нагрузки. Габарит по IEC у двигателя 5,5 кВт — 132, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 12 А от сети 380 В. 2,6 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. 8 передаточных на Yilmaz N 972/973/974 /975/976: с 3 ряд начинается, на 6077 заканчивается. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=289,11 (5 об/мин), вверх — i=37,96 (38 об/мин). Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Оригинал Yilmaz N 972/973/974 /975/976 везём под заказ. Наш ZR 9169 · ПР 1116 повторяет посадочные размеры — основание и обвязка остаются прежними.

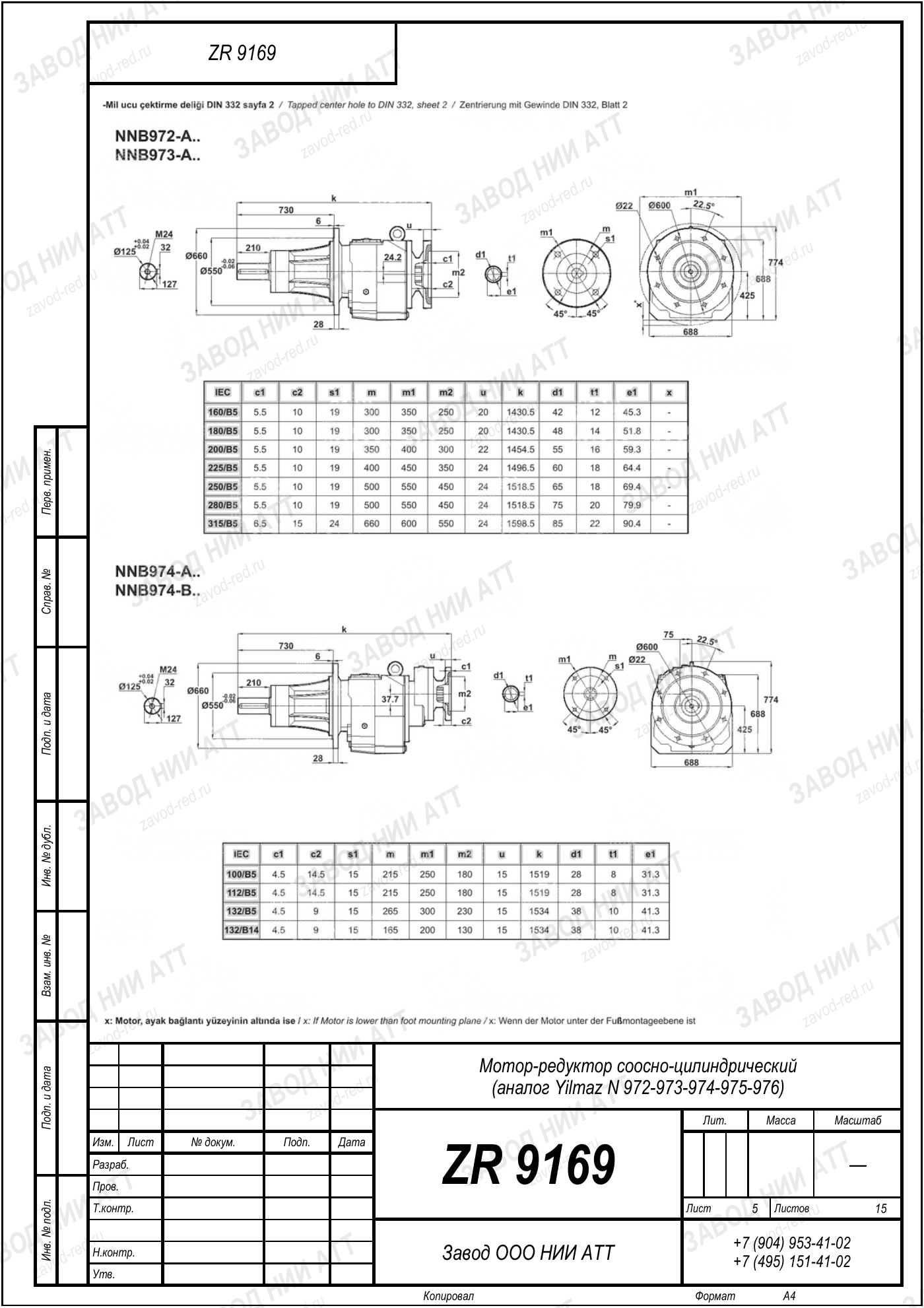

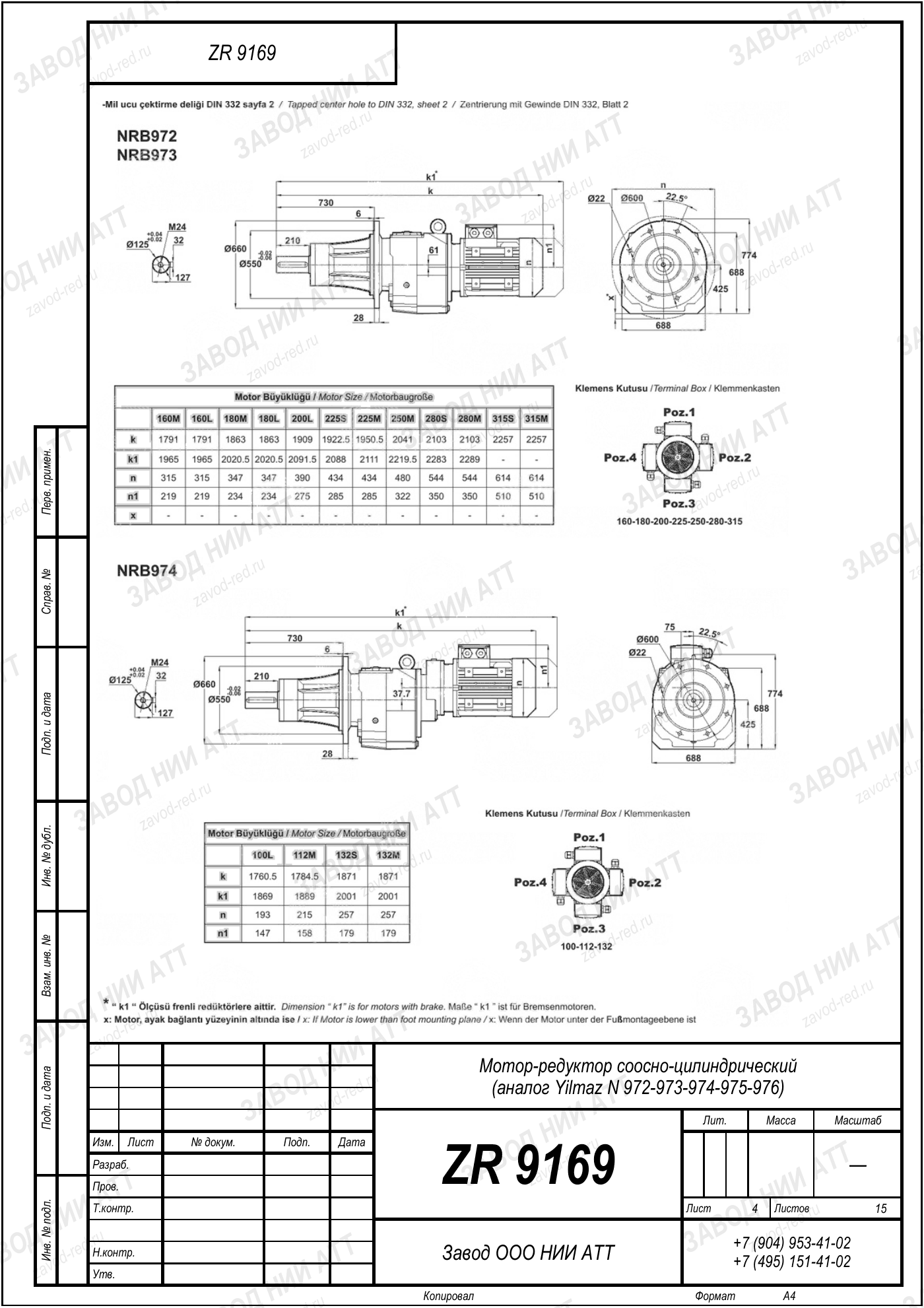

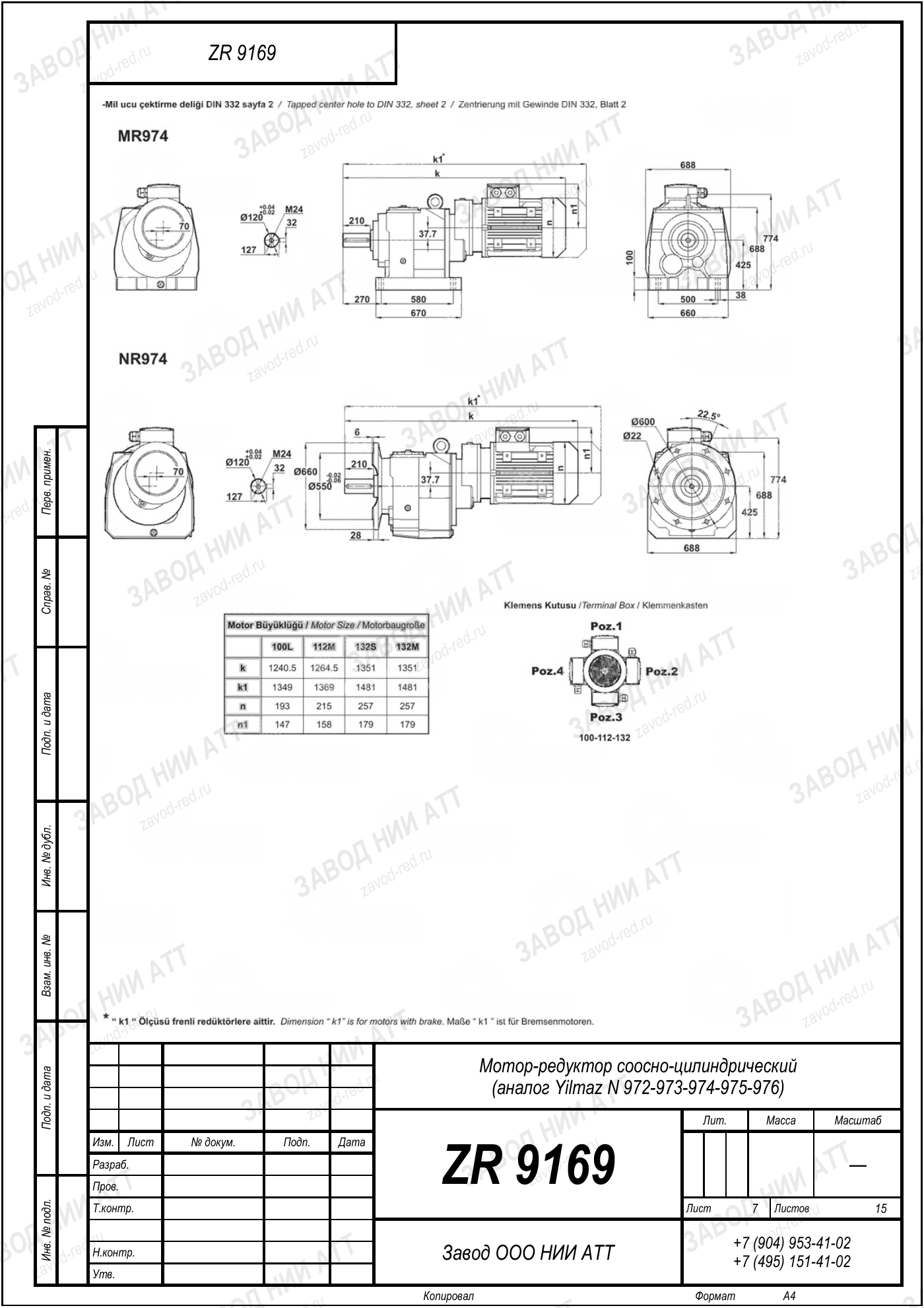

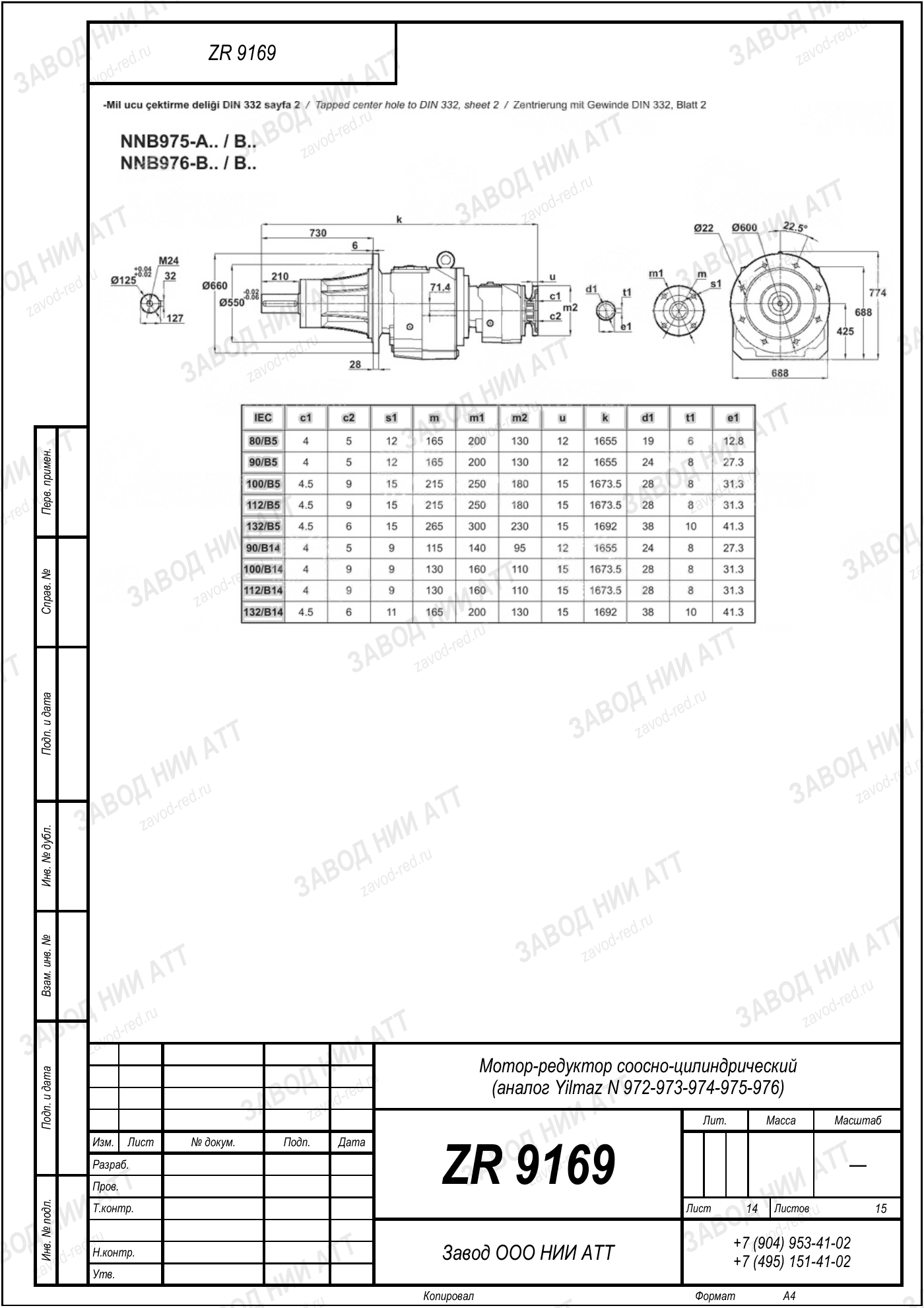

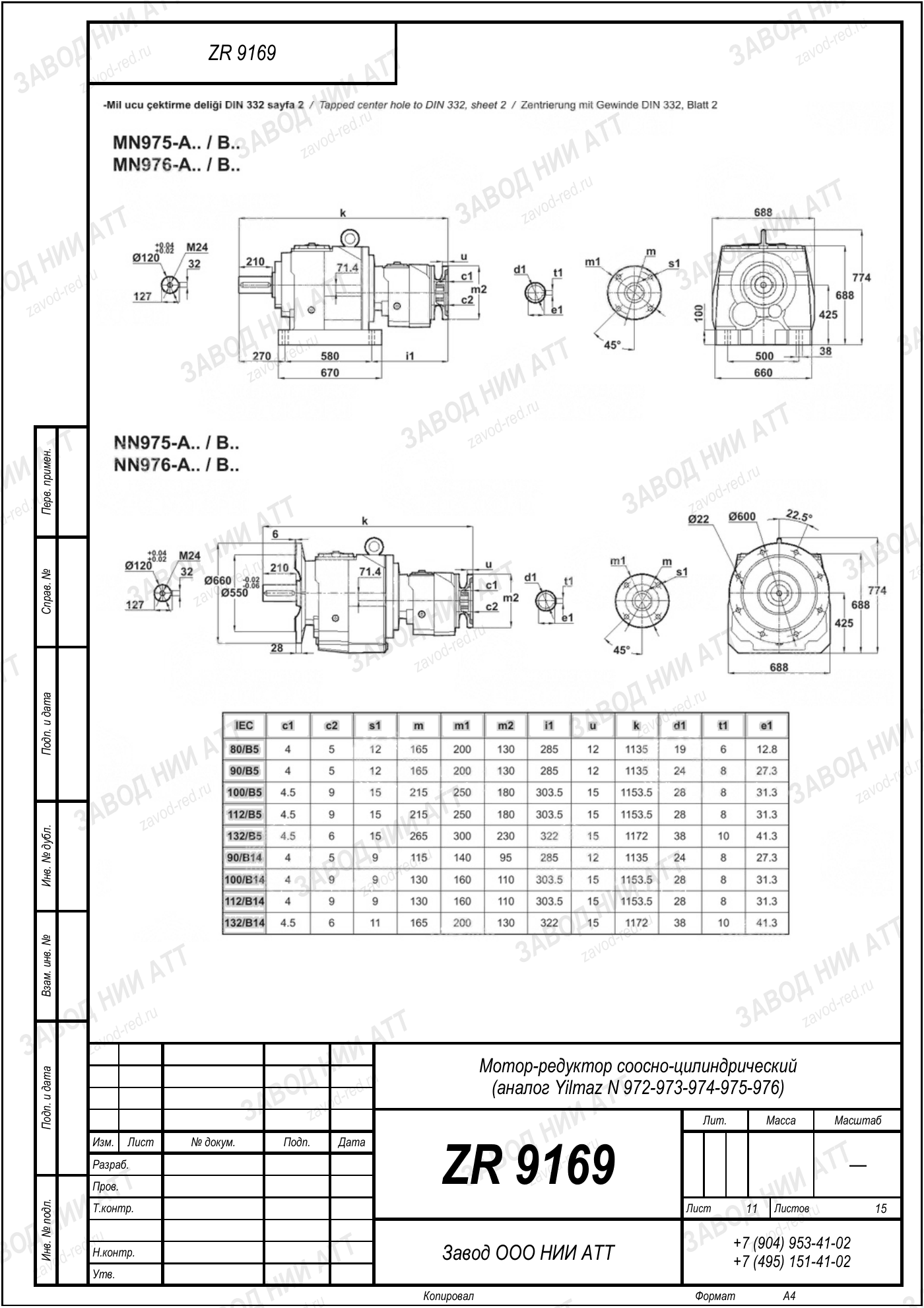

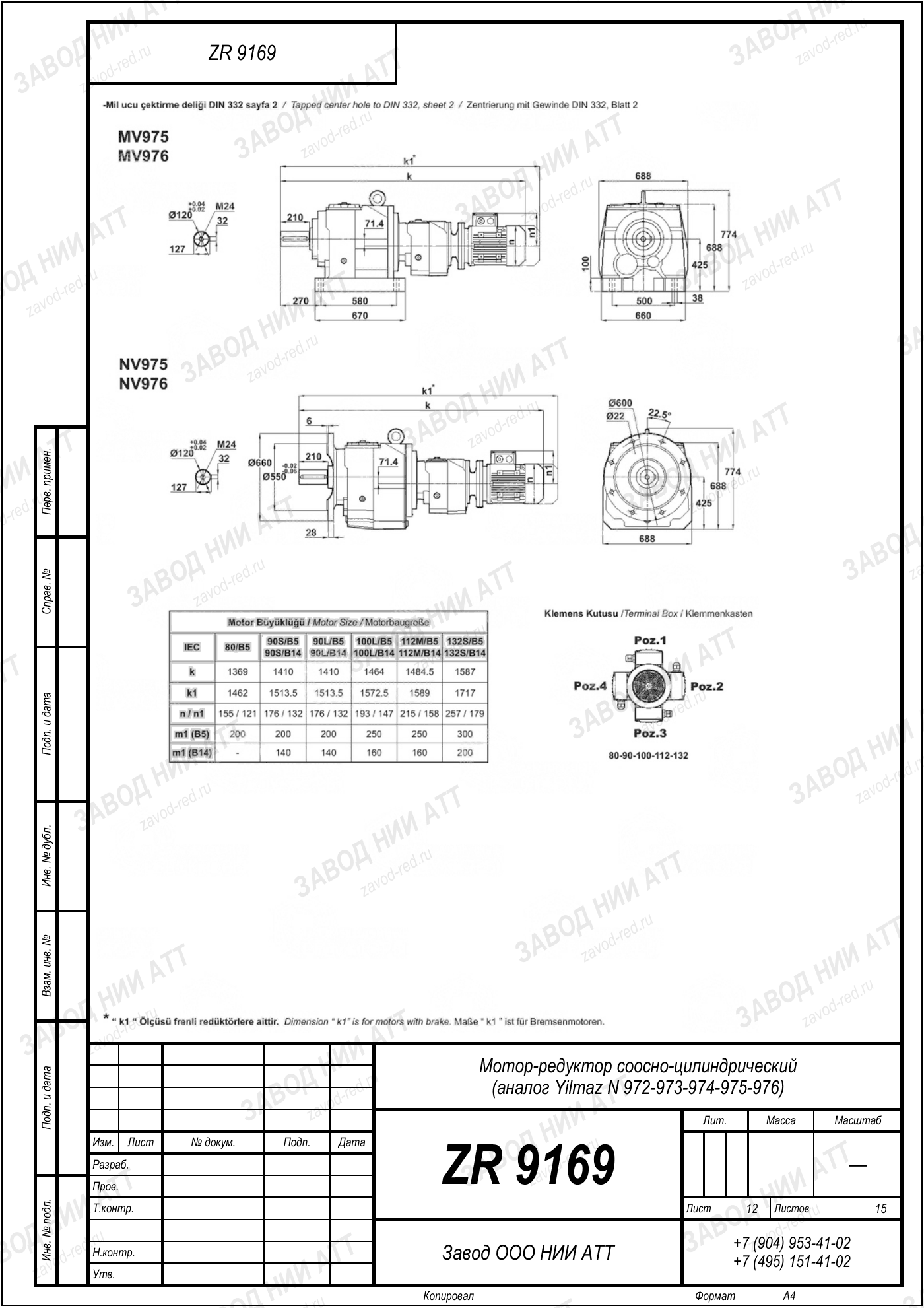

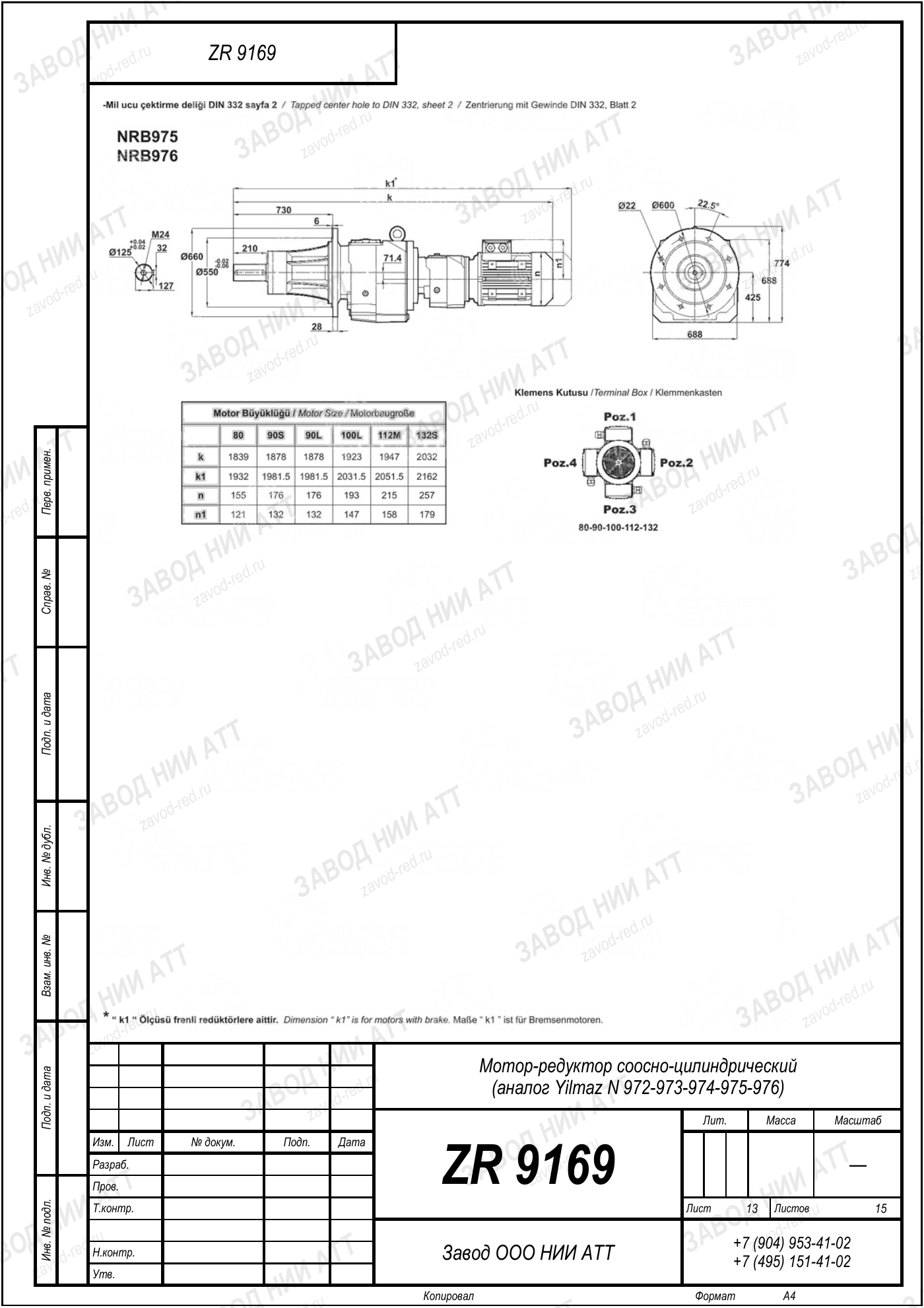

Габаритный и присоединительный чертёж модели Yilmaz N 972/973/974 /975/976 — нажмите на лист, чтобы увеличить. Листов: 15. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Yilmaz N 972/973/974 /975/976 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | N | конструктивный признак всей линейки: редуктор соосно-цилиндрический |
|---|---|---|
| Типоразмер | 972/973/974 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Тот же типоразмер | M 972, D 972 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 63,06 — отсюда 23 об/мин на выходе, и мощность двигателя 5,5 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Соответствие в нашей номенклатуре — ZR 9169 · ПР 1116, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 972 у производителя есть обозначения M 972, D 972 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: M972, D972. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 9169 · ПР 1116 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Подбираем ZR 9169 · ПР 1116 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
На выходном валу 23 об/мин при стандартных 1450 об/мин на входе. Передаточное 63,06 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2300 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 5,5 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
Присоединительные размеры ZR 9169 · ПР 1116 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 23 об/мин, соседние по ряду — свои значения.
Напишите заявку — посмотрим наличие на сегодня и назовём срок. Держать его в карточке бессмысленно: остатки меняются.
Внешне позиции Yilmaz N 972/973/974 /975/976 не различить: разница внутри, в передаче. Эта позиция — среднетихоходное исполнение: 23 об/мин на выходе и момент 2300 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 9169 · ПР 1116 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz N 972/973/974 /975/976 | ZR 9169 · ПР 1116 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
