Позиция Yilmaz N 772/773/774 /775/776 i=3 с двигателем 2,2 кВт относится к высокоскоростное исполнениям ряда: 483 об/мин при моменте 43 Н·м. Диапазон нетипичный для редуктора — проверьте, не проще ли поставить ремень.
Такие обороты ставят в приводы лёгких приводов, где сопротивление минимально. Момент небольшой для этого ряда — его хватает на привод лёгких заслонок, малых шнеков, дозаторов; при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Что даёт эта позиция на машине. При 483 об/мин и моменте 43 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 6,32 м/с при тяговом усилии 344 Н; через шкив ⌀160 мм на выходной вал придёт около 538 Н радиальной нагрузки. По мощности 2,2 кВт сразу считаются две вещи: посадочный фланец IEC 100 и рабочий ток порядка 5,2 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Оборот за 0,1 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. На один типоразмер Yilmaz N 772/773/774 /775/776 приходится 8 передаточных: нижняя граница 3, верхняя 6077. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=13,75 (105 об/мин). Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Yilmaz N 772/773/774 /775/776 поставляем под заказ; наш аналог — ZR 9139 · ПР 1113, встаёт на штатное место без переделки рамы.

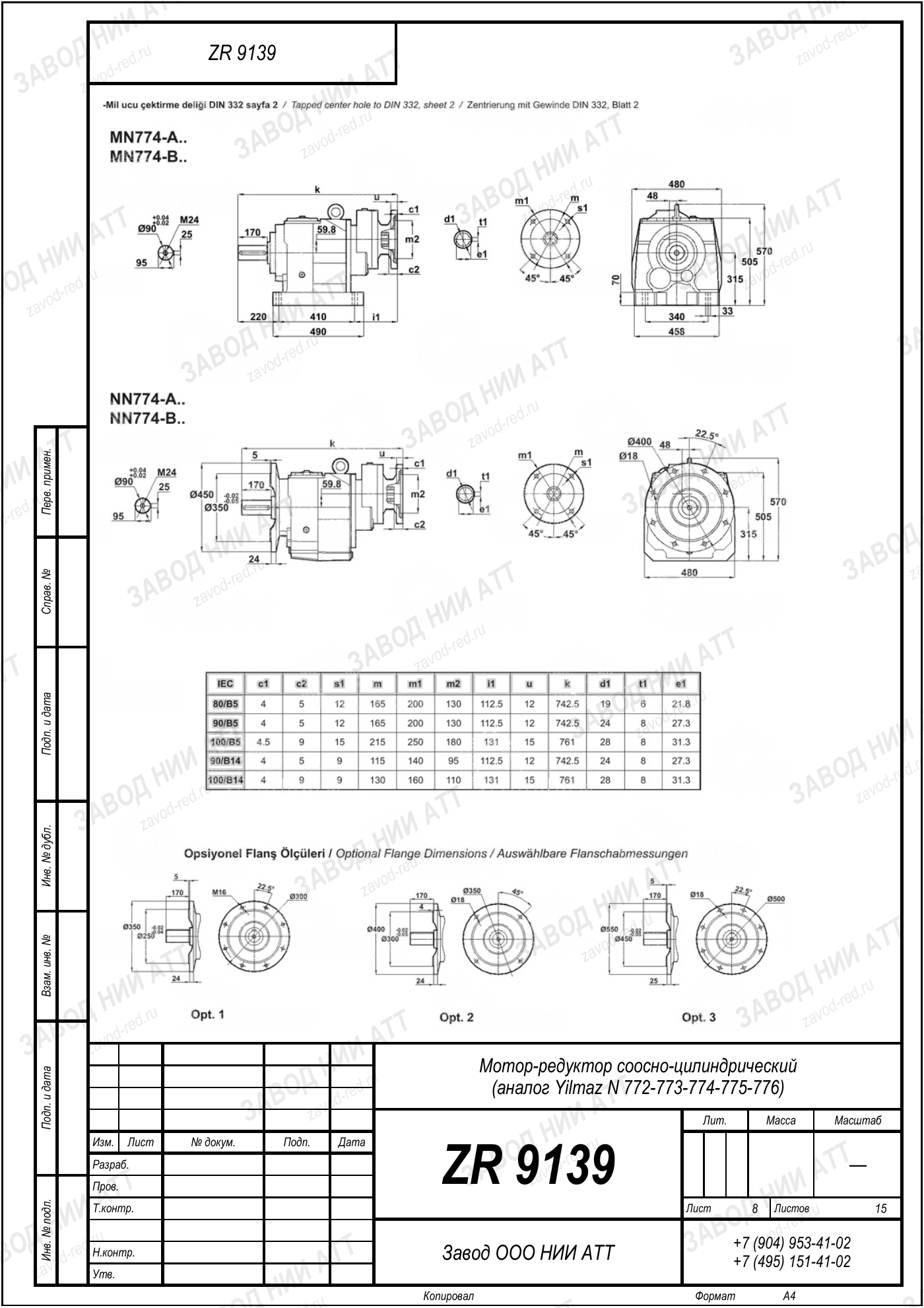

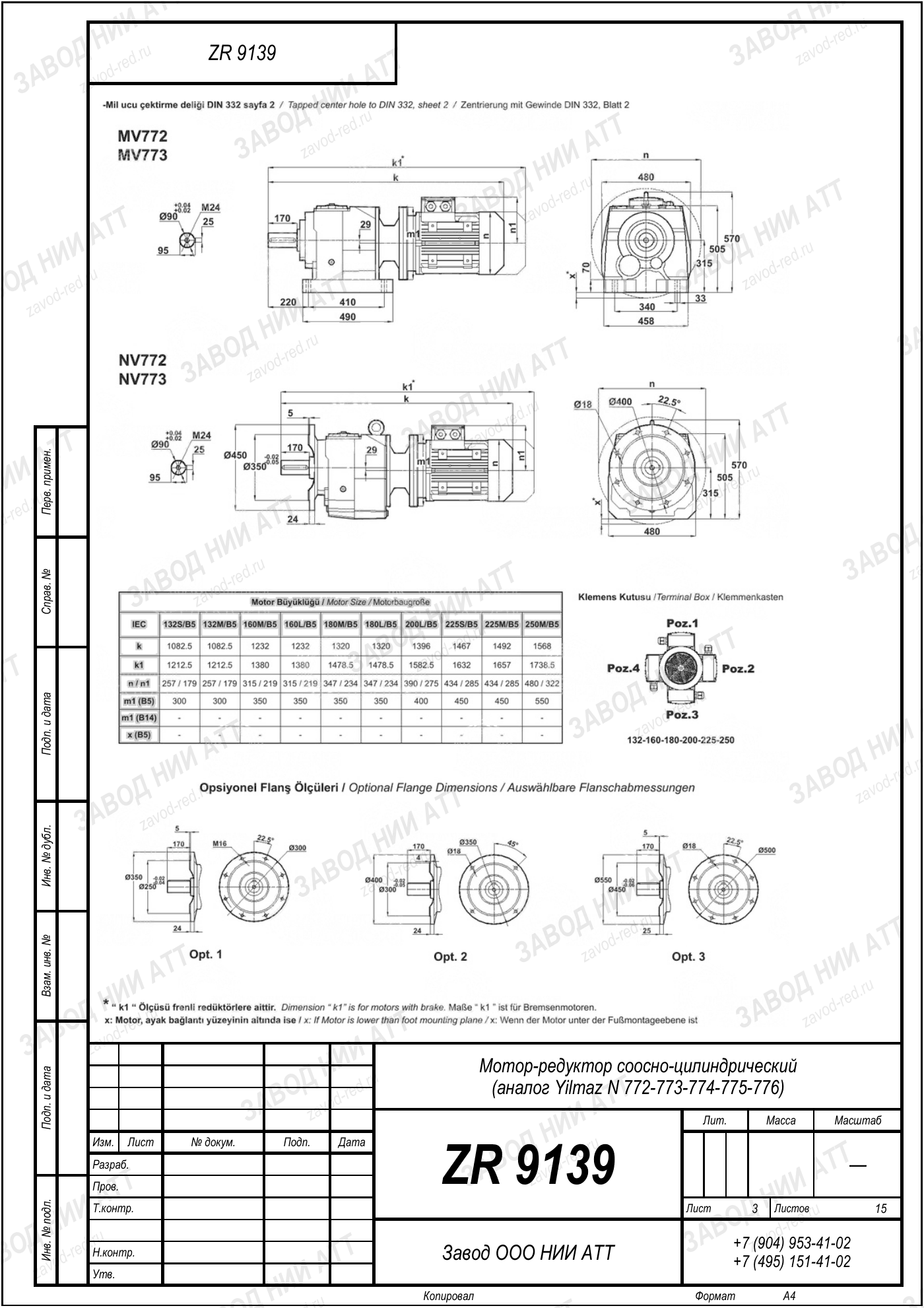

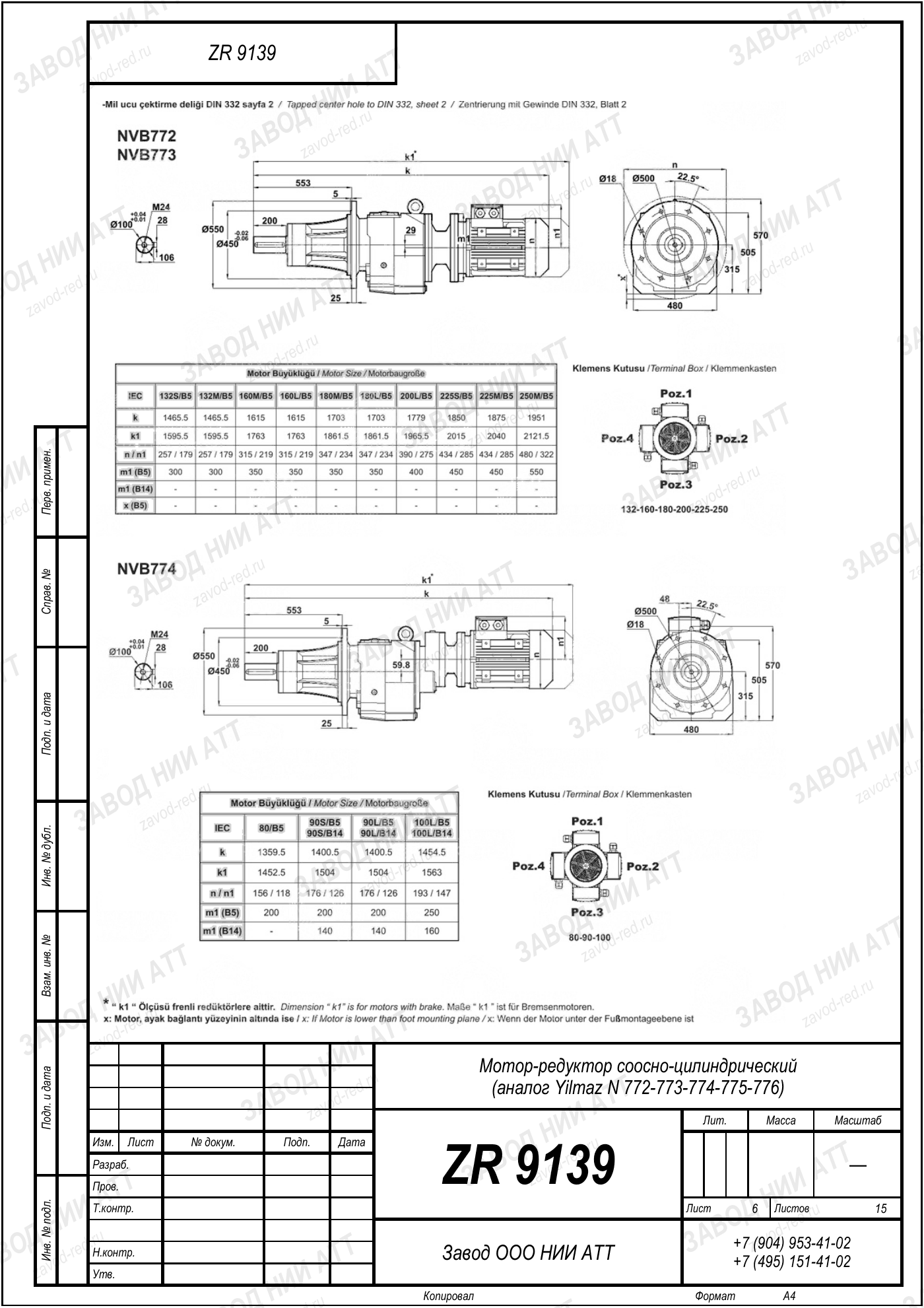

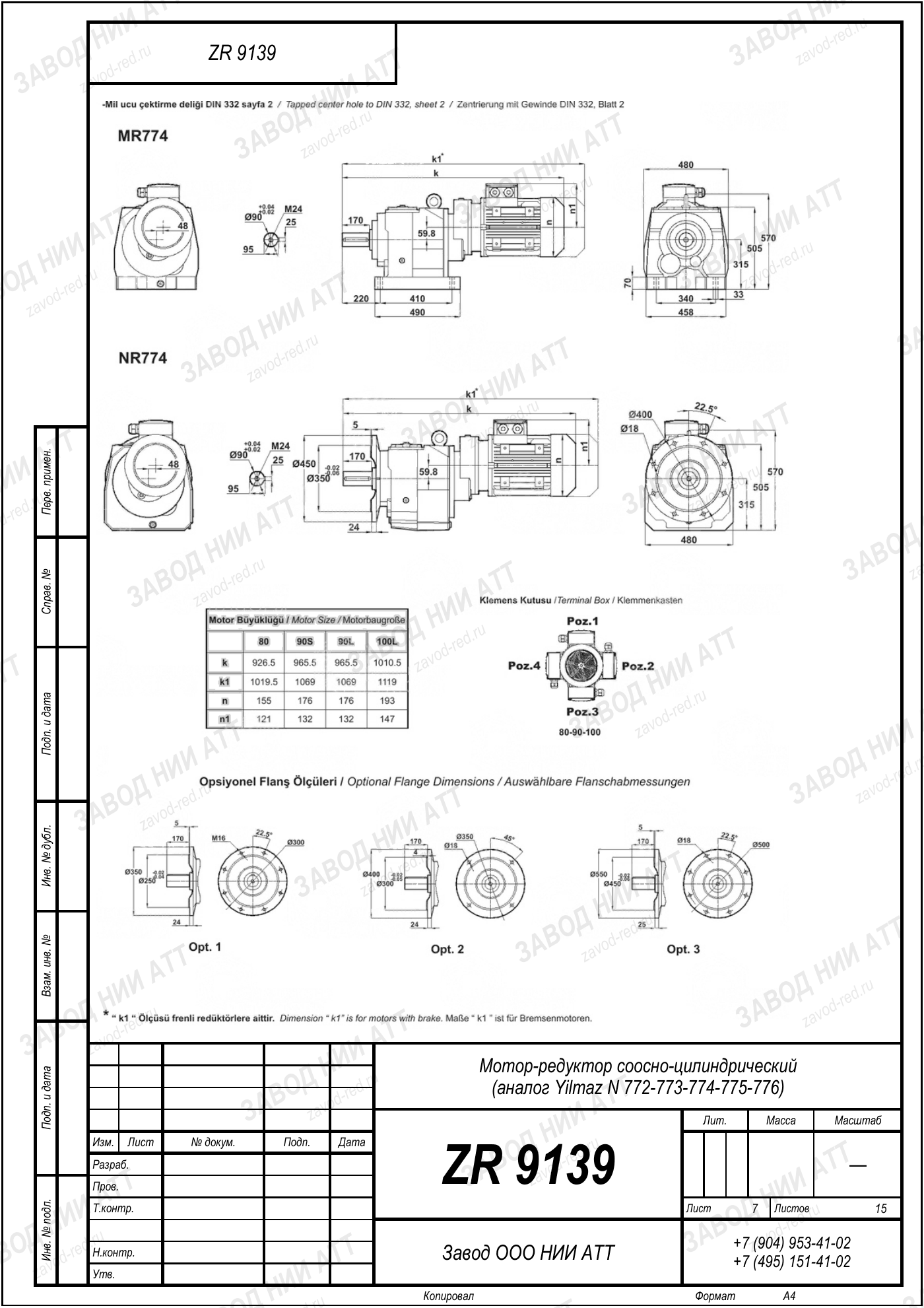

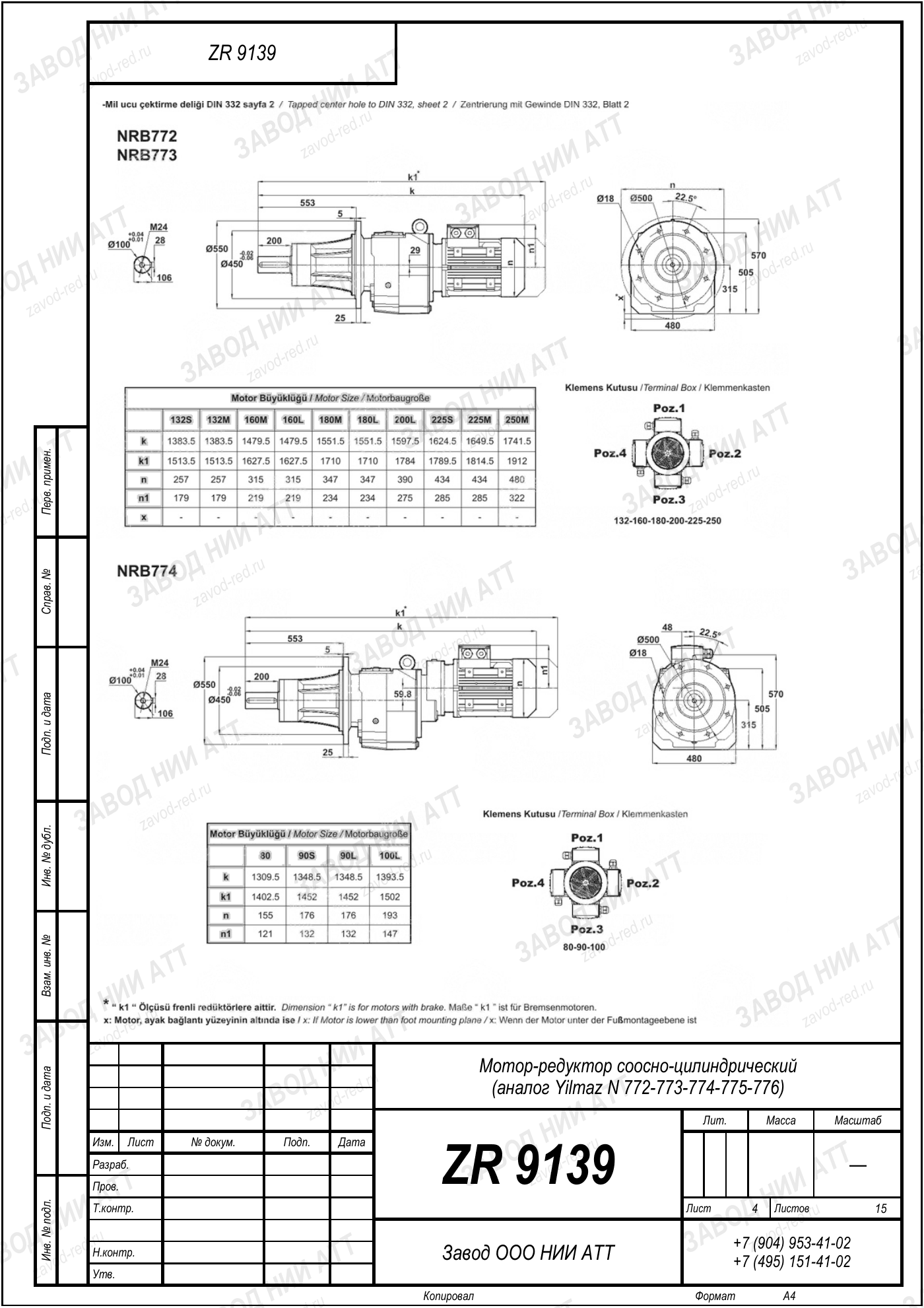

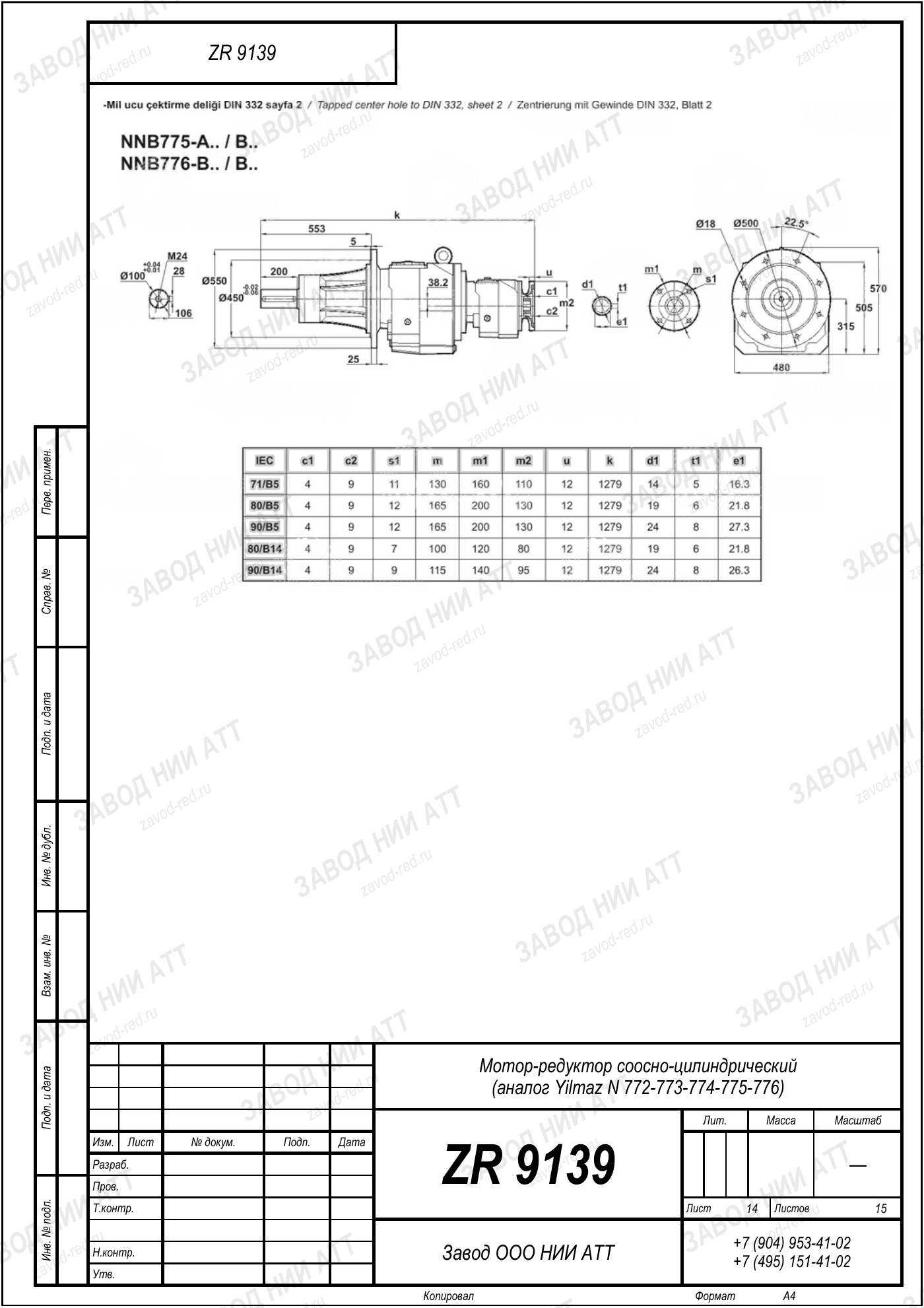

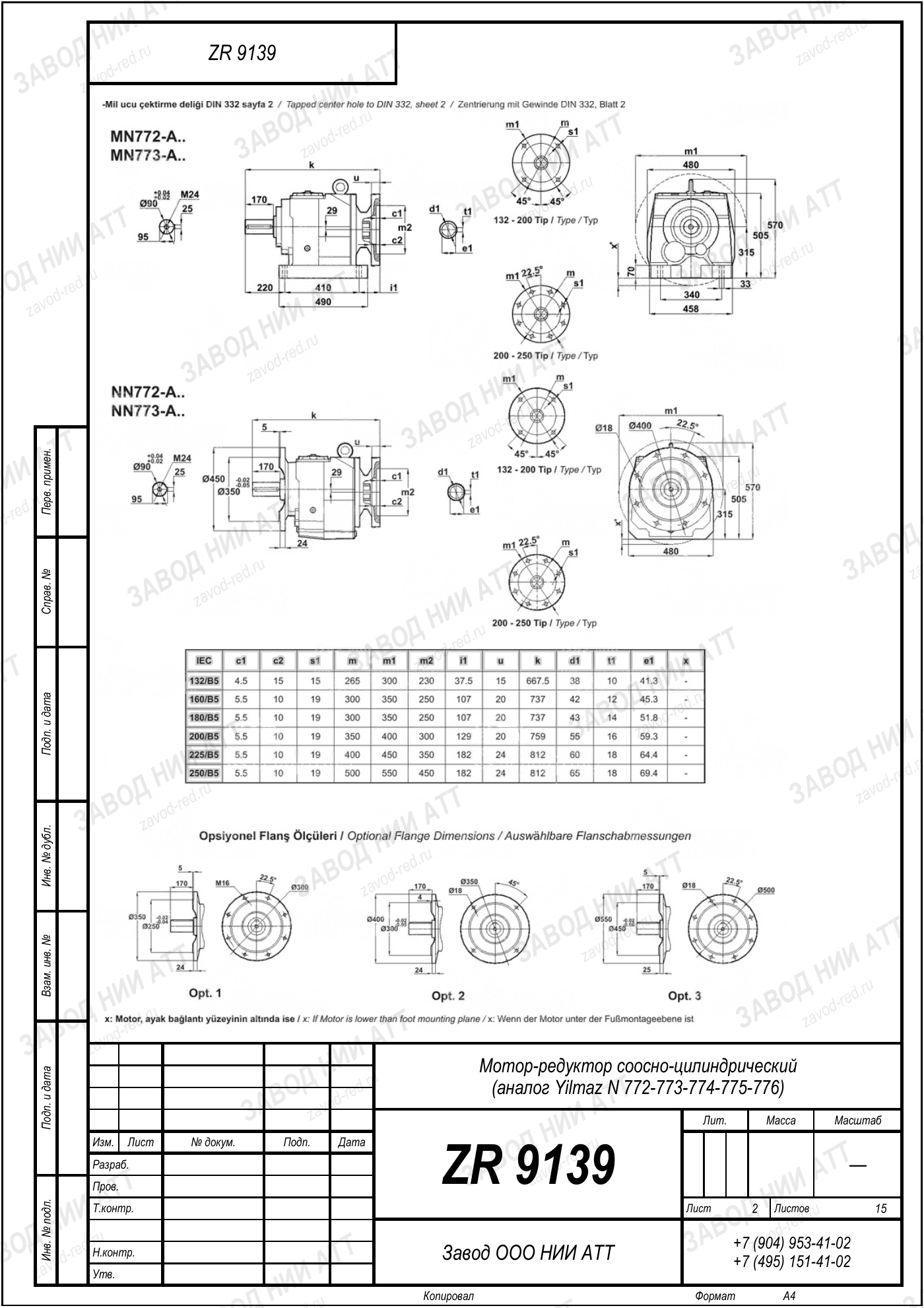

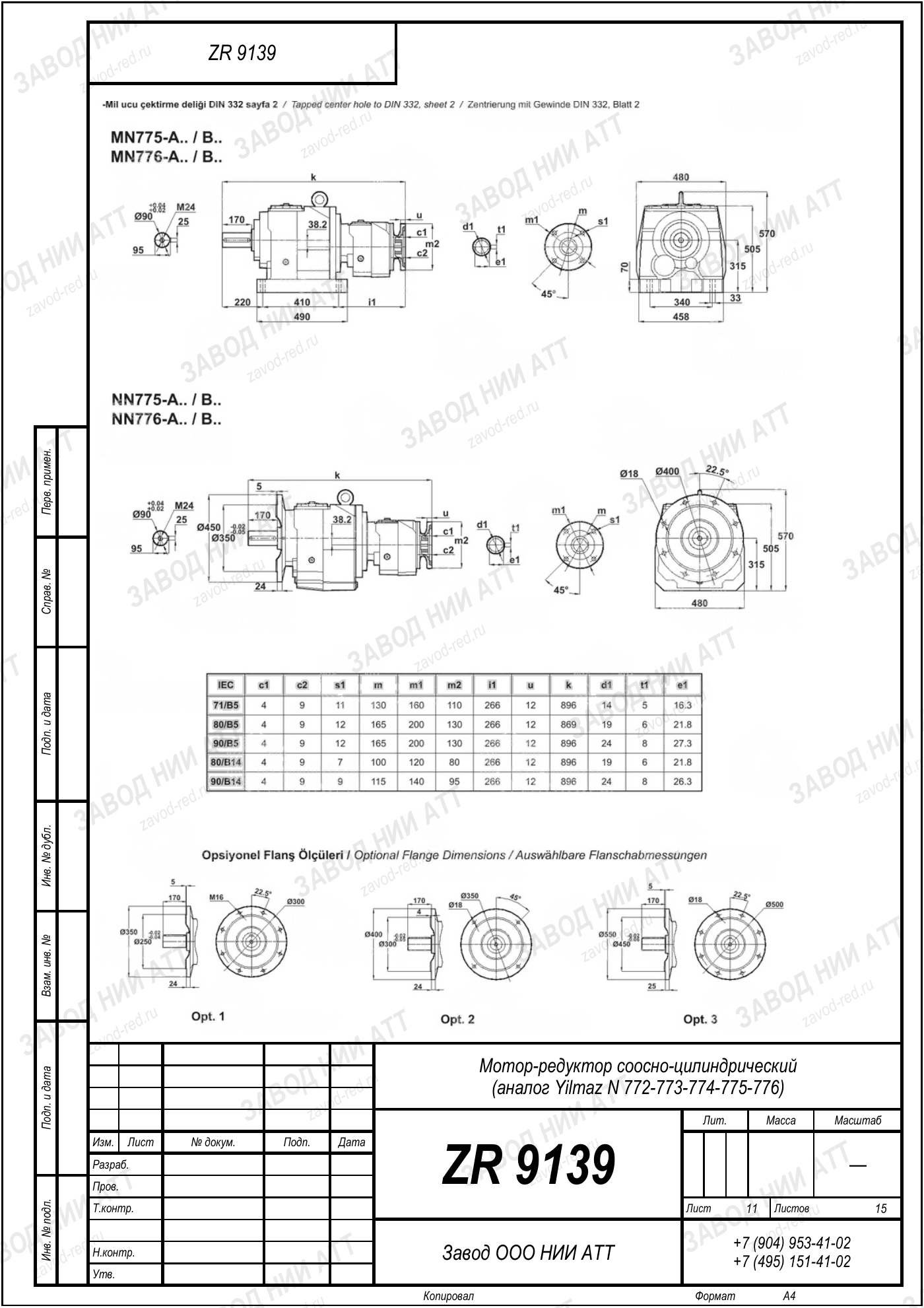

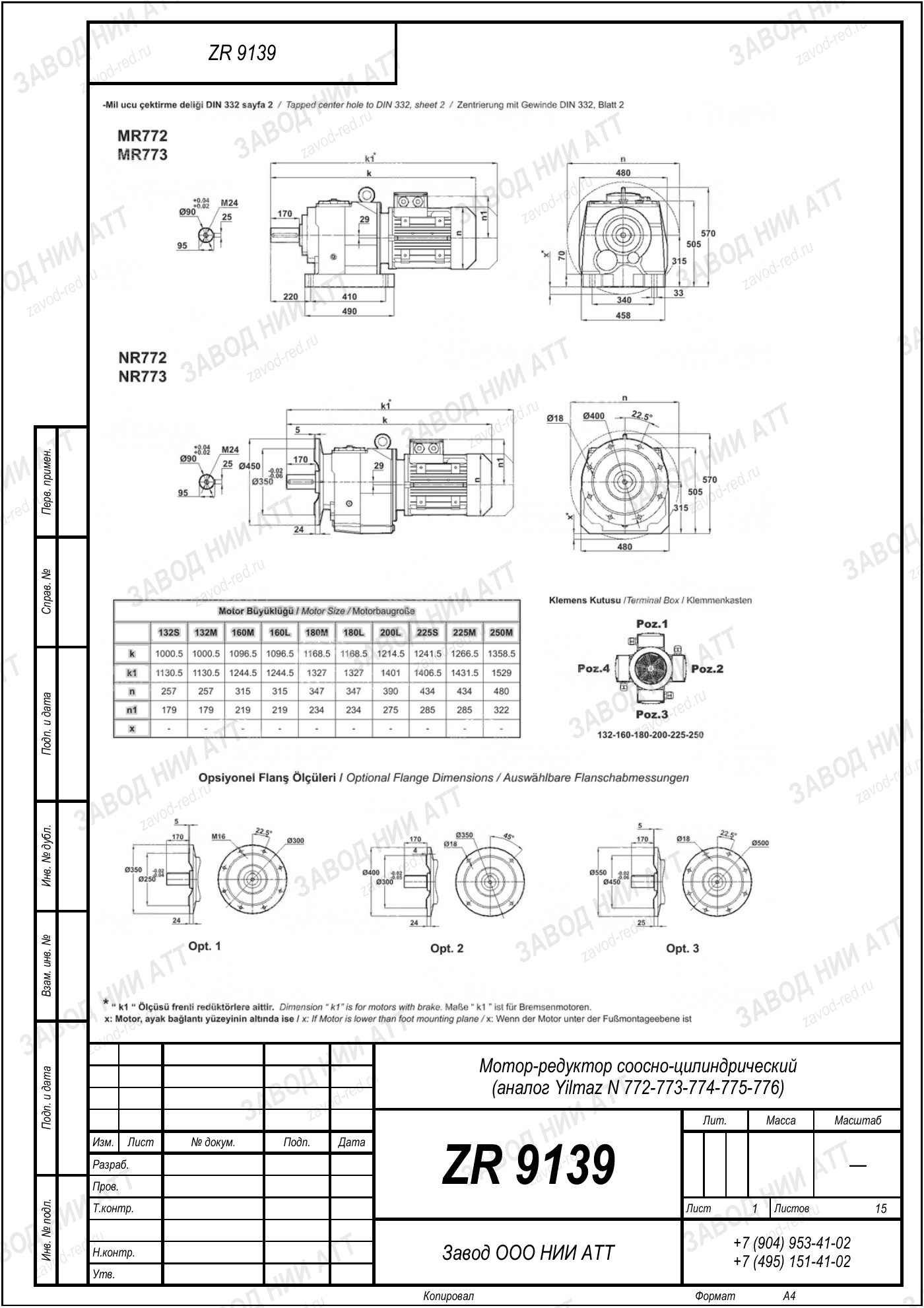

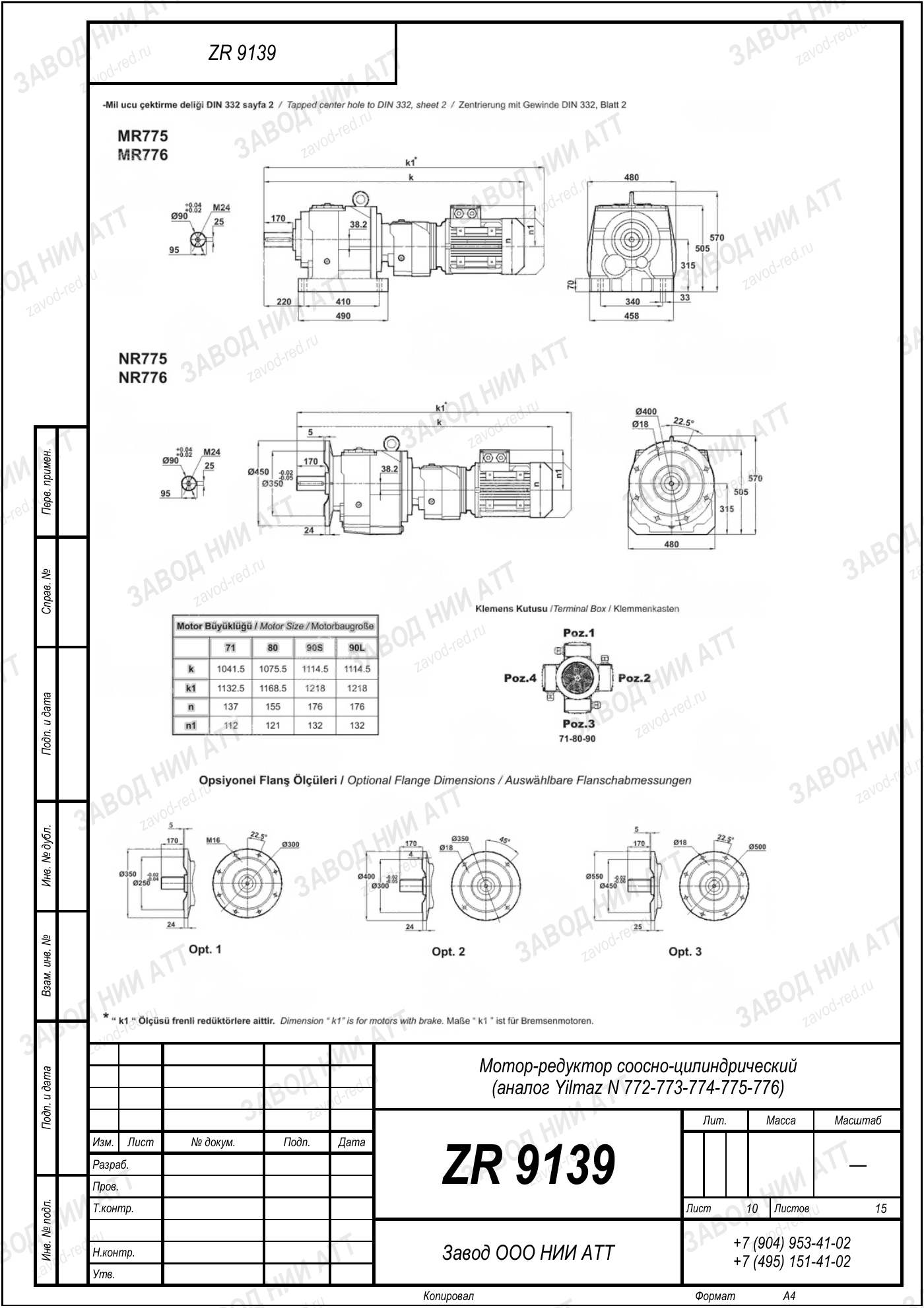

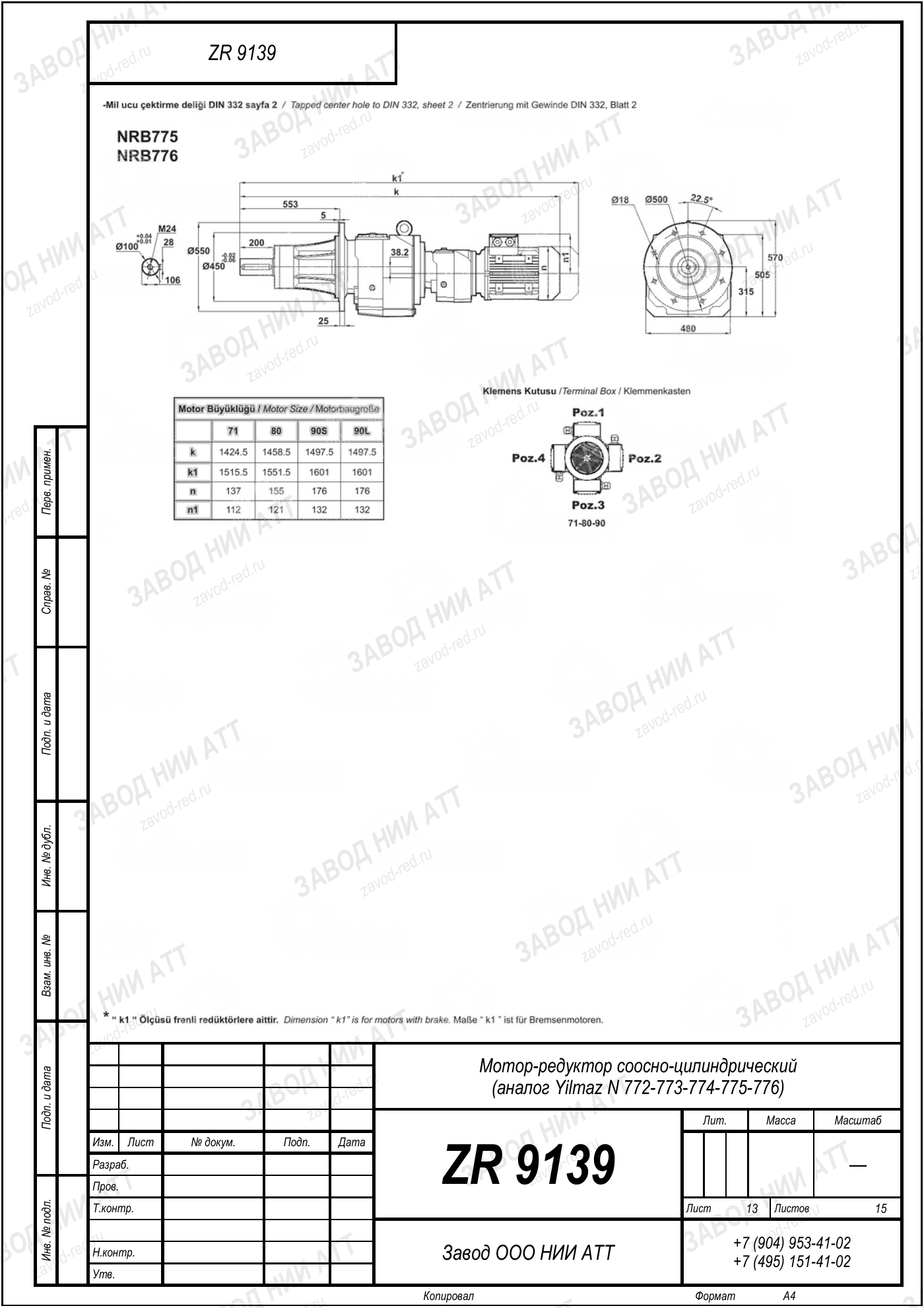

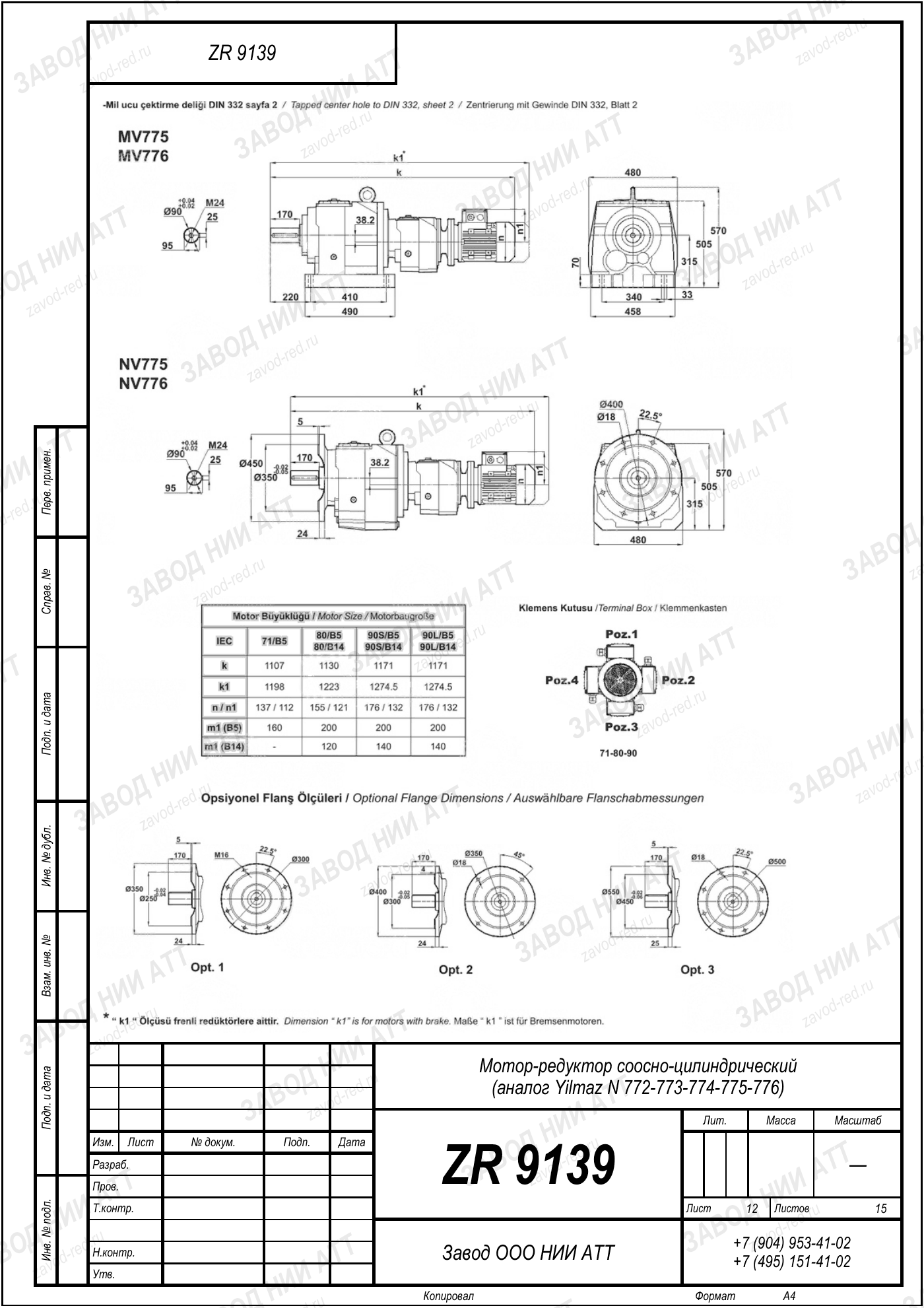

Габаритный и присоединительный чертёж модели Yilmaz N 772/773/774 /775/776 — нажмите на лист, чтобы увеличить. Листов: 15. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Yilmaz N 772/773/774 /775/776 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | N | кинематическая схема редуктора — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 772/773/774 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Тот же типоразмер | D 772, M 772 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 3 — отсюда 483 об/мин на выходе, и мощность двигателя 2,2 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Соответствие в нашей номенклатуре — ZR 9139 · ПР 1113, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 772 у производителя есть обозначения D 772, M 772 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: D772, M772. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 9139 · ПР 1113 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У Yilmaz N 772/773/774 /775/776 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
ZR 9139 · ПР 1113 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Ресурс здесь упирается в температуру масла — контролируйте её постоянно.
Одного регламента на всю модель не бывает: высокоскоростное исполнение обслуживают по своему графику. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
На выходном валу 483 об/мин при стандартных 1450 об/мин на входе. Передаточное 3 — это отношение входной скорости к выходной.
Номинальный момент на выходе 43 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 2,2 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Наложите чертёж ZR 9139 · ПР 1113 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 483 об/мин, вторая — какой момент привод удержит без перегрева.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Ряд Yilmaz N 772/773/774 /775/776 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — высокоскоростное исполнение: 483 об/мин на выходе и момент 43 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 9139 · ПР 1113 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz N 772/773/774 /775/776 | ZR 9139 · ПР 1113 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
