Yilmaz N 672/673/674 /675/676 i=1325,49 с двигателем 0,75 кВт — сверхтихоходное исполнение. Выходной вал вращается со скоростью 1 об/мин при моменте 6500 Н·м. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Такие обороты ставят в приводы поворотных платформ, затворов и шиберов. Момент предельный для этого ряда — его хватает на привод прокатных валков и приводов с частыми ударами; обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Что даёт эта позиция на машине. При 1 об/мин и моменте 6500 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,01 м/с при тяговом усилии 65000 Н; через шкив ⌀200 мм на выходной вал придёт около 65000 Н радиальной нагрузки. По мощности 0,75 кВт сразу считаются две вещи: посадочный фланец IEC 80 и рабочий ток порядка 2,1 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 60 с, быстрее делает только меньшее передаточное число.
Место в ряду. Выходные обороты задаёт передаточное — у Yilmaz N 672/673/674 /675/676 их 8, от 3 до 6077. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=6077 (0,2 об/мин), вверх — i=480,29 (3 об/мин). Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Yilmaz N 672/673/674 /675/676 доступен как импортная поставка; замена из нашей номенклатуры — ZR 9109 · ПР 1110, посадка один в один.

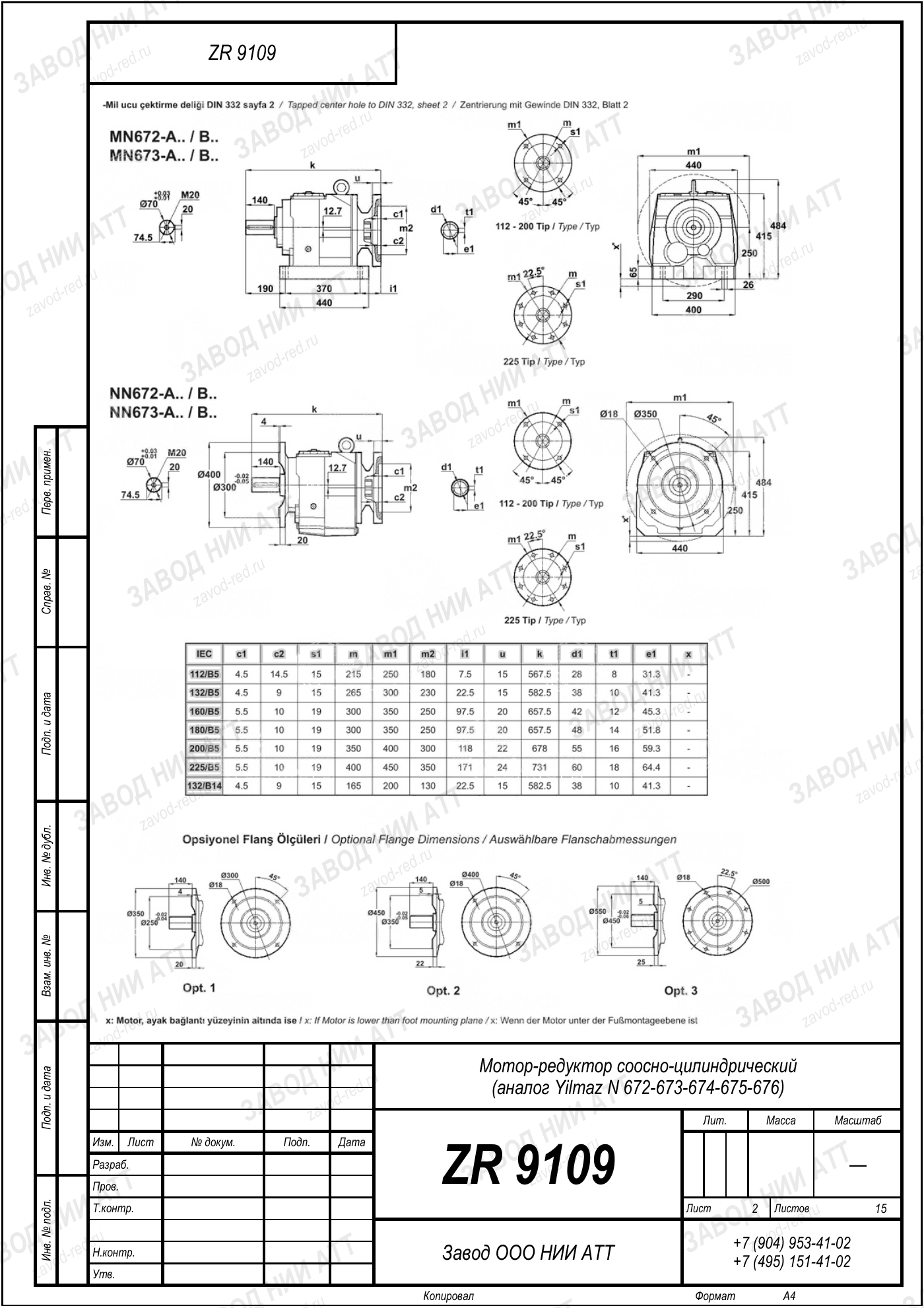

Габаритный и присоединительный чертёж модели Yilmaz N 672/673/674 /675/676 — нажмите на лист, чтобы увеличить. Листов: 15. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Yilmaz N 672/673/674 /675/676 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | N | определяет устройство передачи между входным и выходным валом — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 672/673/674 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Тот же типоразмер | D 672, M 672 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 1325,49 — отсюда 1 об/мин на выходе, и мощность двигателя 0,75 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
По нашему ряду это ZR 9109 · ПР 1110; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 672 у производителя есть обозначения D 672, M 672 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: D672, M672. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 9109 · ПР 1110 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять Yilmaz N 672/673/674 /675/676, сверьте четыре числа: по ним позиция и определяется.
Подбираем ZR 9109 · ПР 1110 по этим же четырём числам — совпадение по названию ничего не гарантирует.
На сверхмалых оборотах масло не разбрызгивается как надо: проверьте уровень и при длительной работе — необходимость принудительной смазки.
После обкатки масло меняют по конкретной позиции: исполнение сверхтихоходное, и срок замены тут свой. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
На выходном валу 1 об/мин при стандартных 1450 об/мин на входе. Передаточное 1325,49 — это отношение входной скорости к выходной.
Номинальный момент на выходе 6500 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Формально да, но это уже другой расчёт: под 0,75 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Наложите чертёж ZR 9109 · ПР 1110 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Yilmaz N 672/673/674 /675/676 обороты другие: выше передаточное — медленнее вал и больше момент.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Каталог Yilmaz N 672/673/674 /675/676 — это ряд из десятков позиций с общим корпусом. Эта позиция — сверхтихоходное исполнение: 1 об/мин на выходе и момент 6500 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 9109 · ПР 1110.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz N 672/673/674 /675/676 | ZR 9109 · ПР 1110 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
