Yilmaz N 472/473/474 /475/476 — соосно-цилиндрический мотор-редуктор бренда Yilmaz. Российский аналог собственного производства — ZR 989 (обозначение ПР 118) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Yilmaz N 472/473/474 /475/476 без переделки рамы и переходных деталей.
Диапазон параметров: мощность 0,25–22 кВт, передаточное число 5–246, крутящий момент до 1910 Н·м, 207 исполнений по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Yilmaz N 472/473/474 /475/476 на ZR 989 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 12 месяцев и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Yilmaz под заказ. Смотрите также все модели Yilmaz и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы модель и российский аналог ZR 989 · ПР 118 (соосно-цилиндрический) применяют там, где привод ставится «в линию» при соосном расположении валов: насосы и вентиляторы, мешалки и миксеры, экструдеры, транспортёры и рольганги, станочное и общепромышленное оборудование. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
модель и аналог ZR 989 · ПР 118 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,25–22 кВт и передаточных числах 5–246 исполнение подбирают по нагрузке и оборотам на выходе; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.

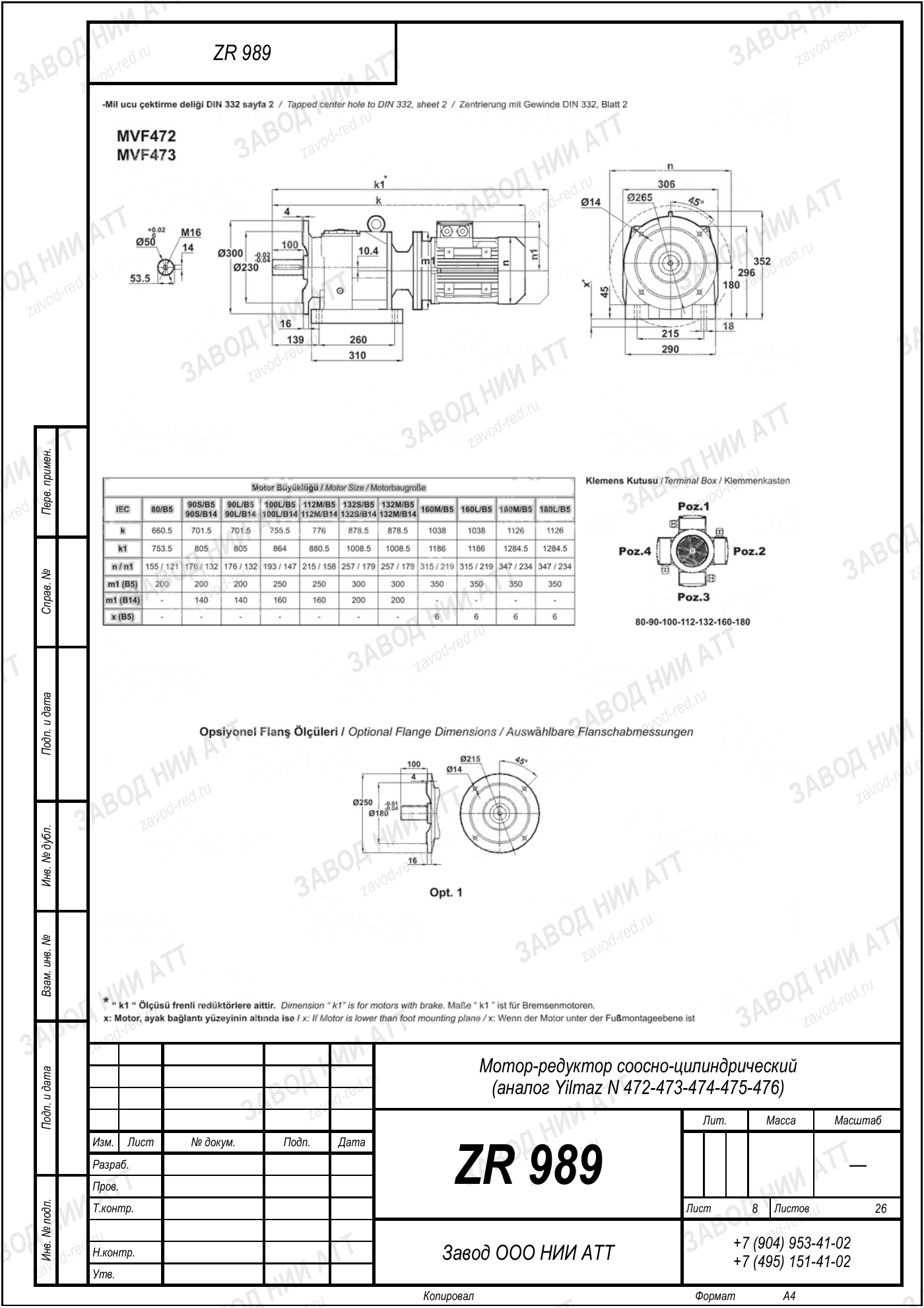

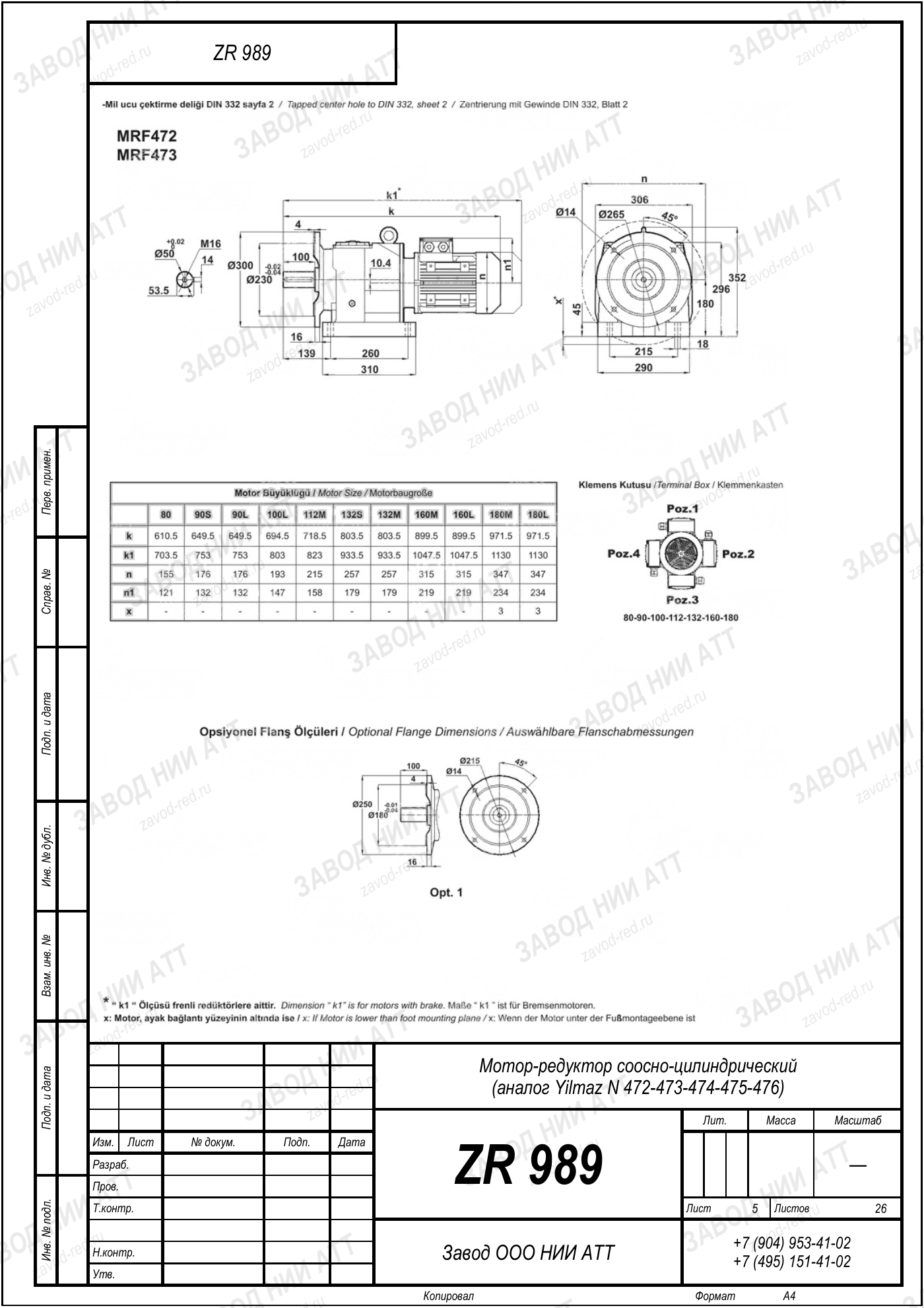

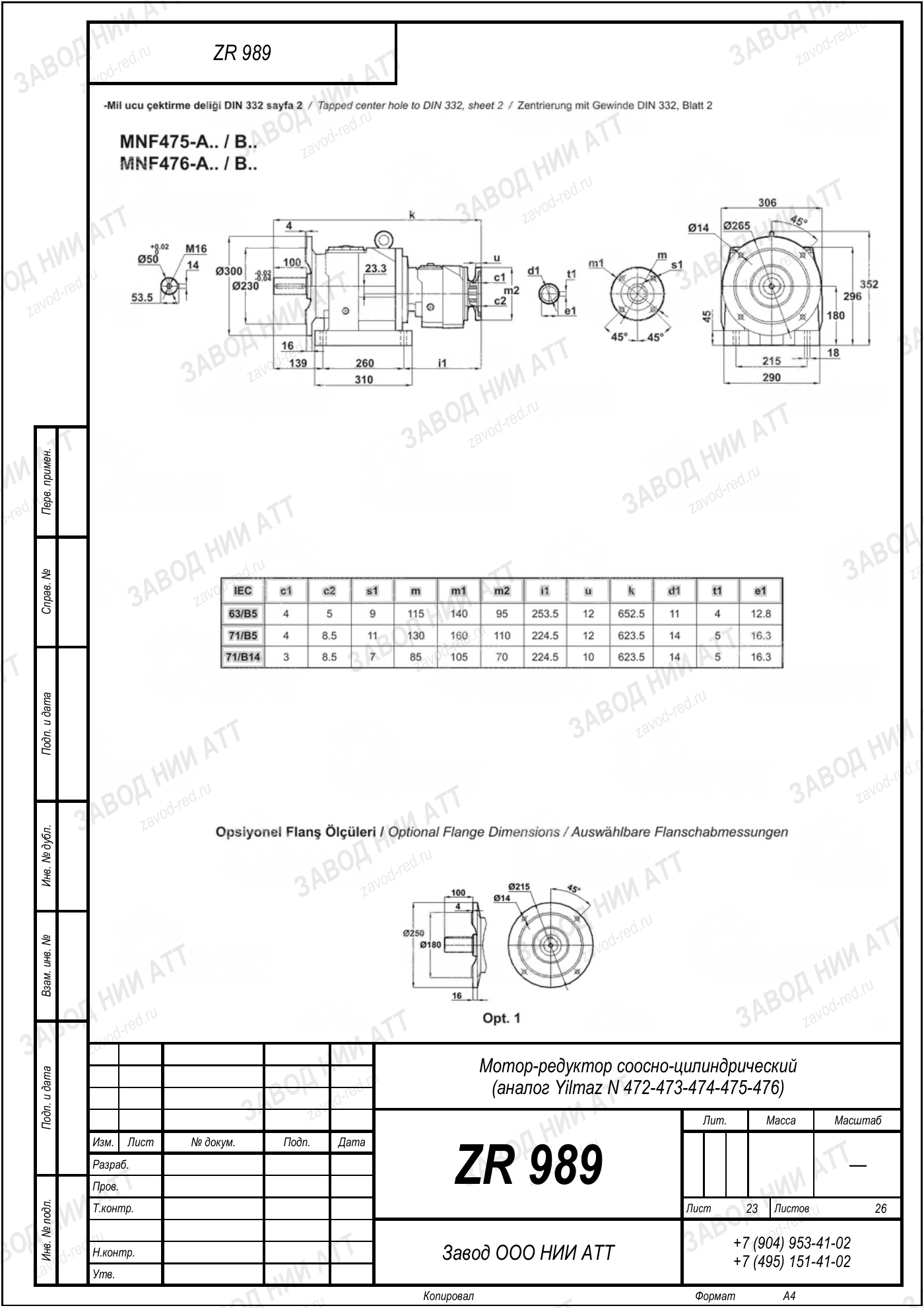

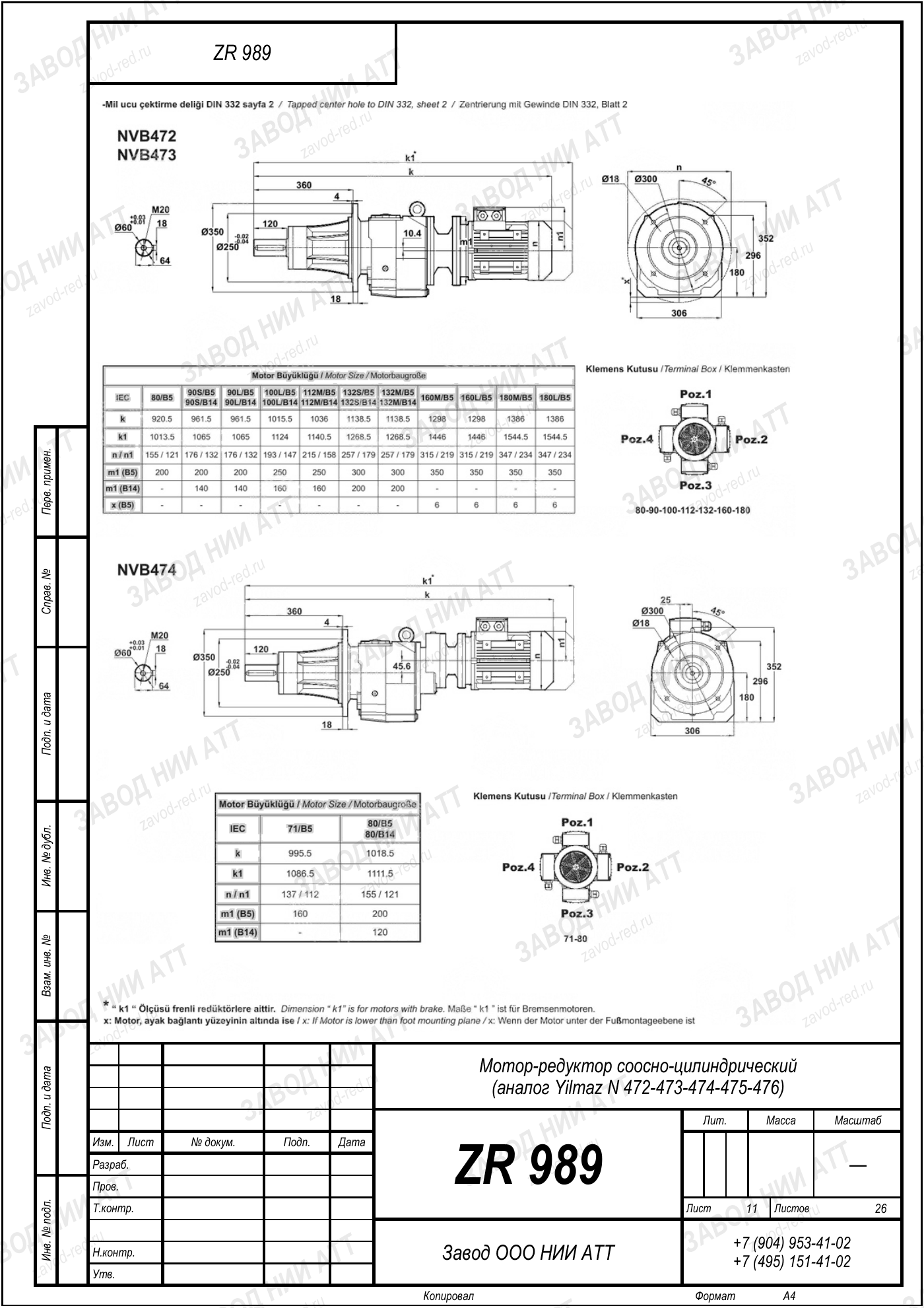

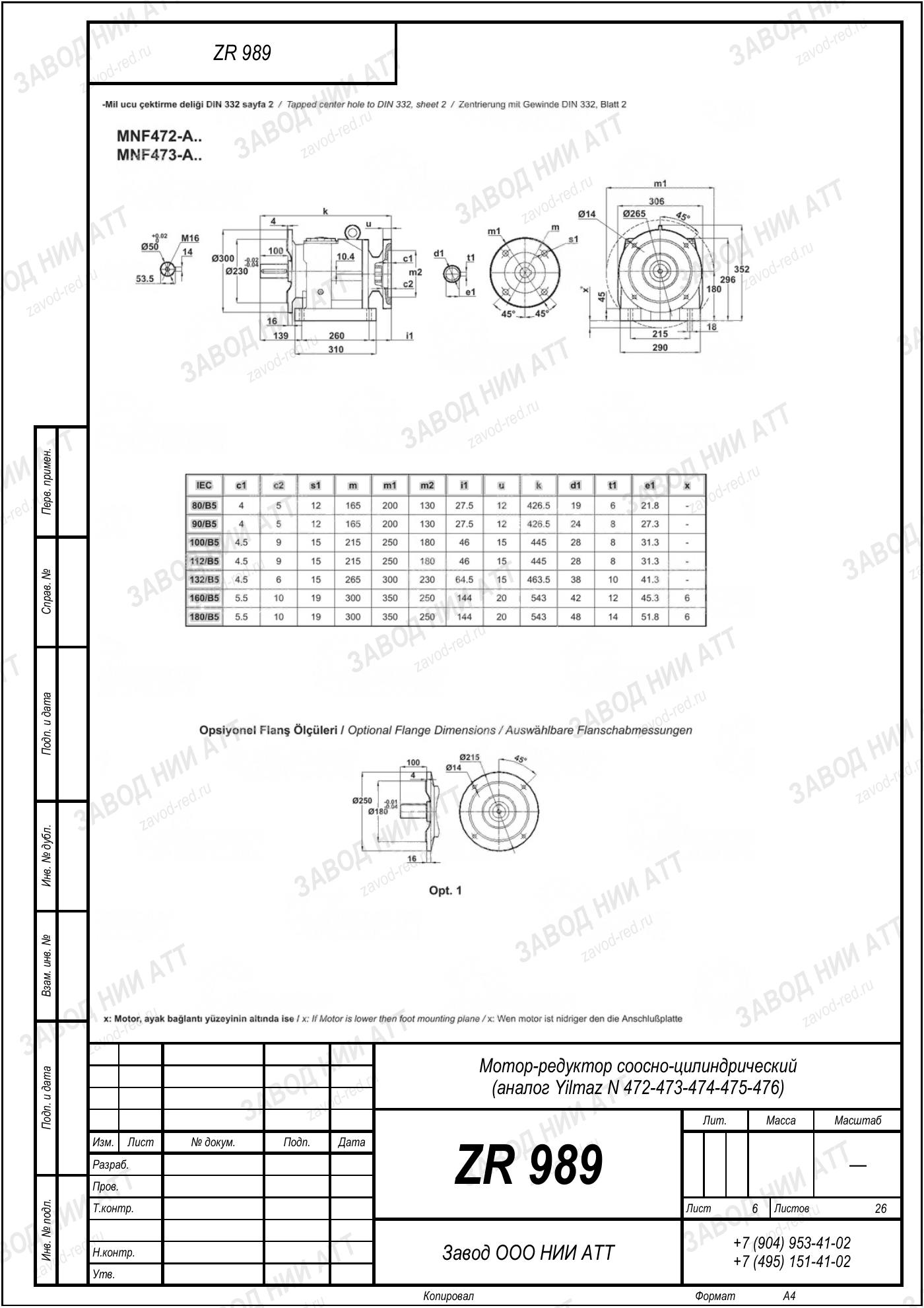

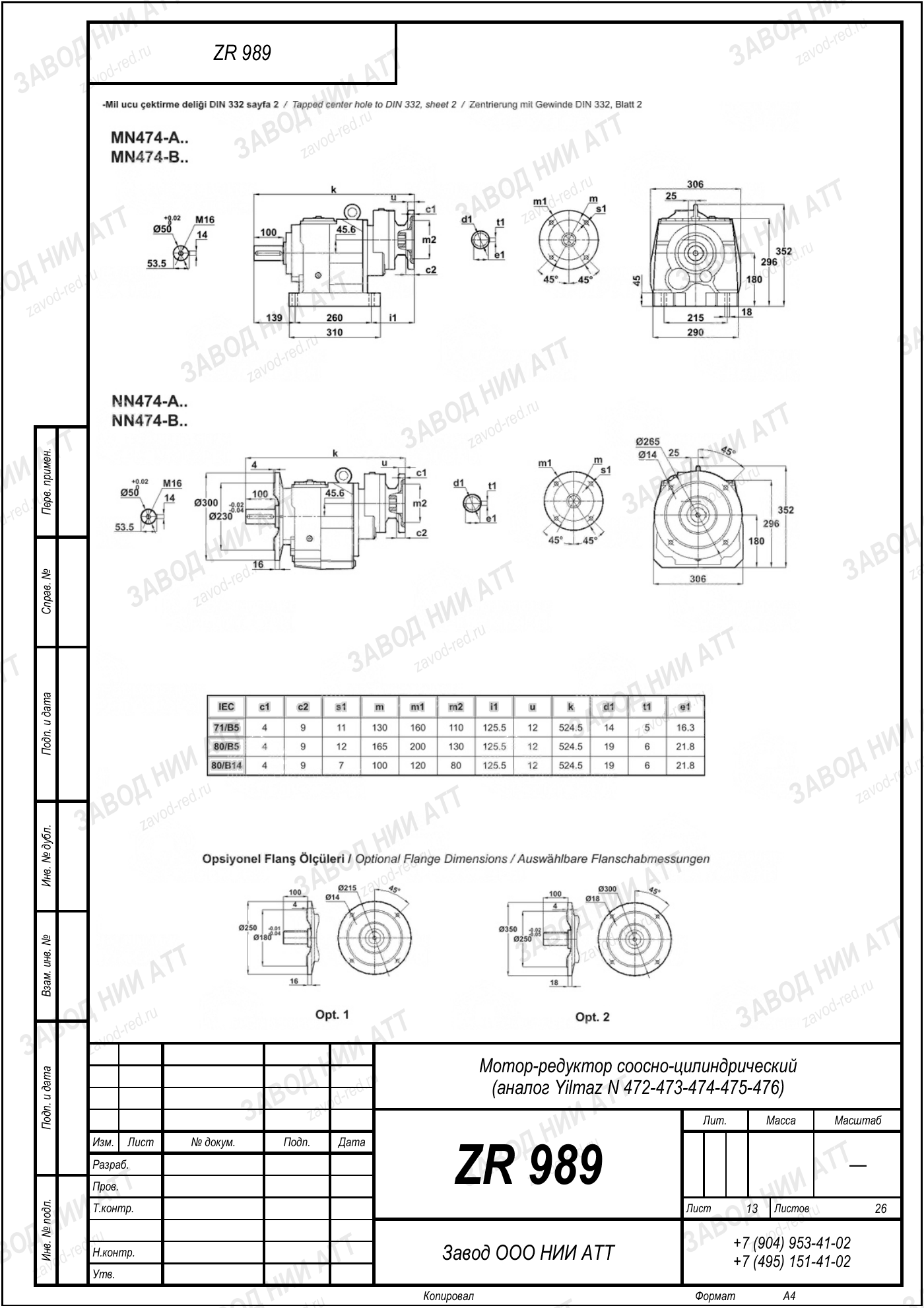

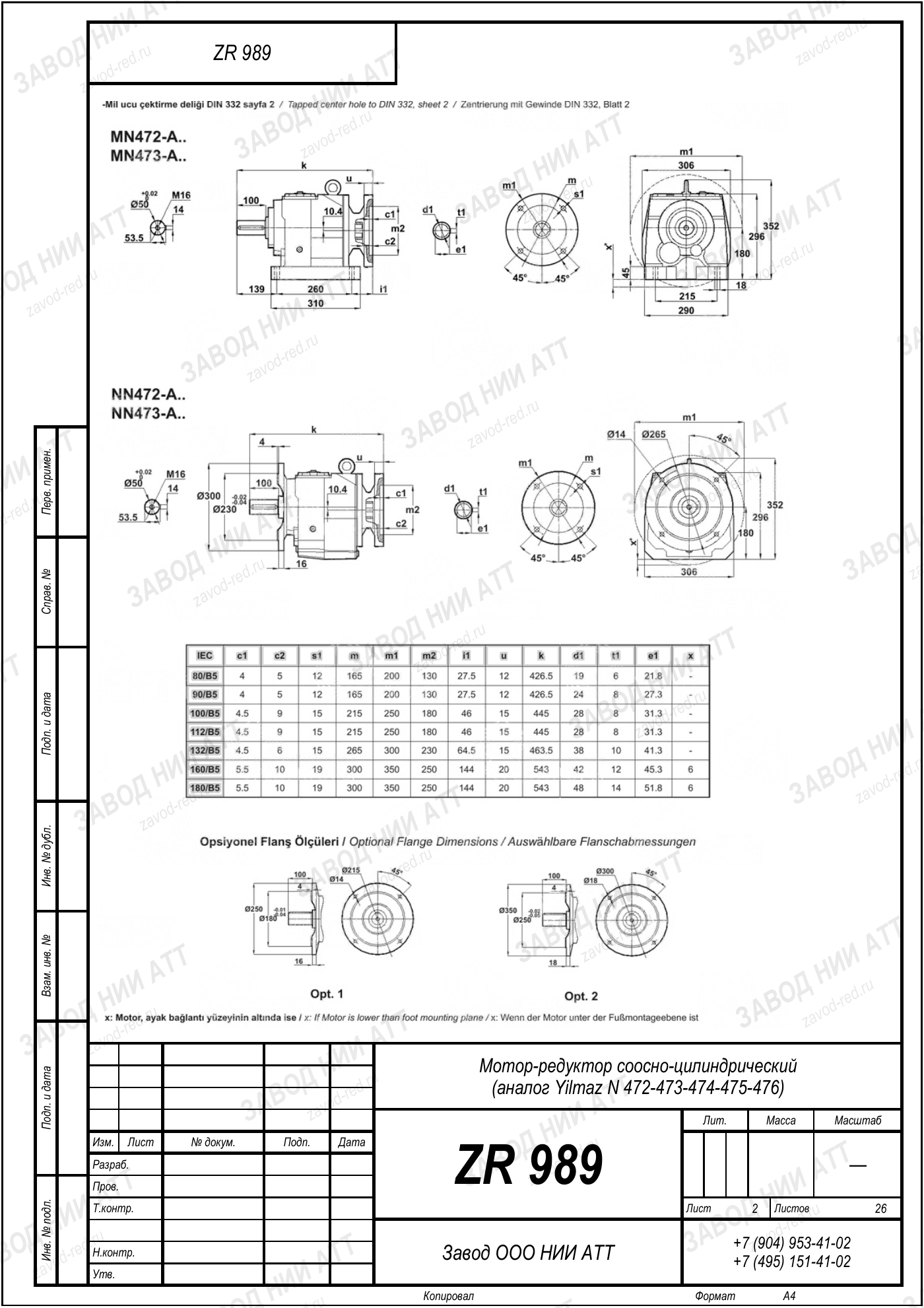

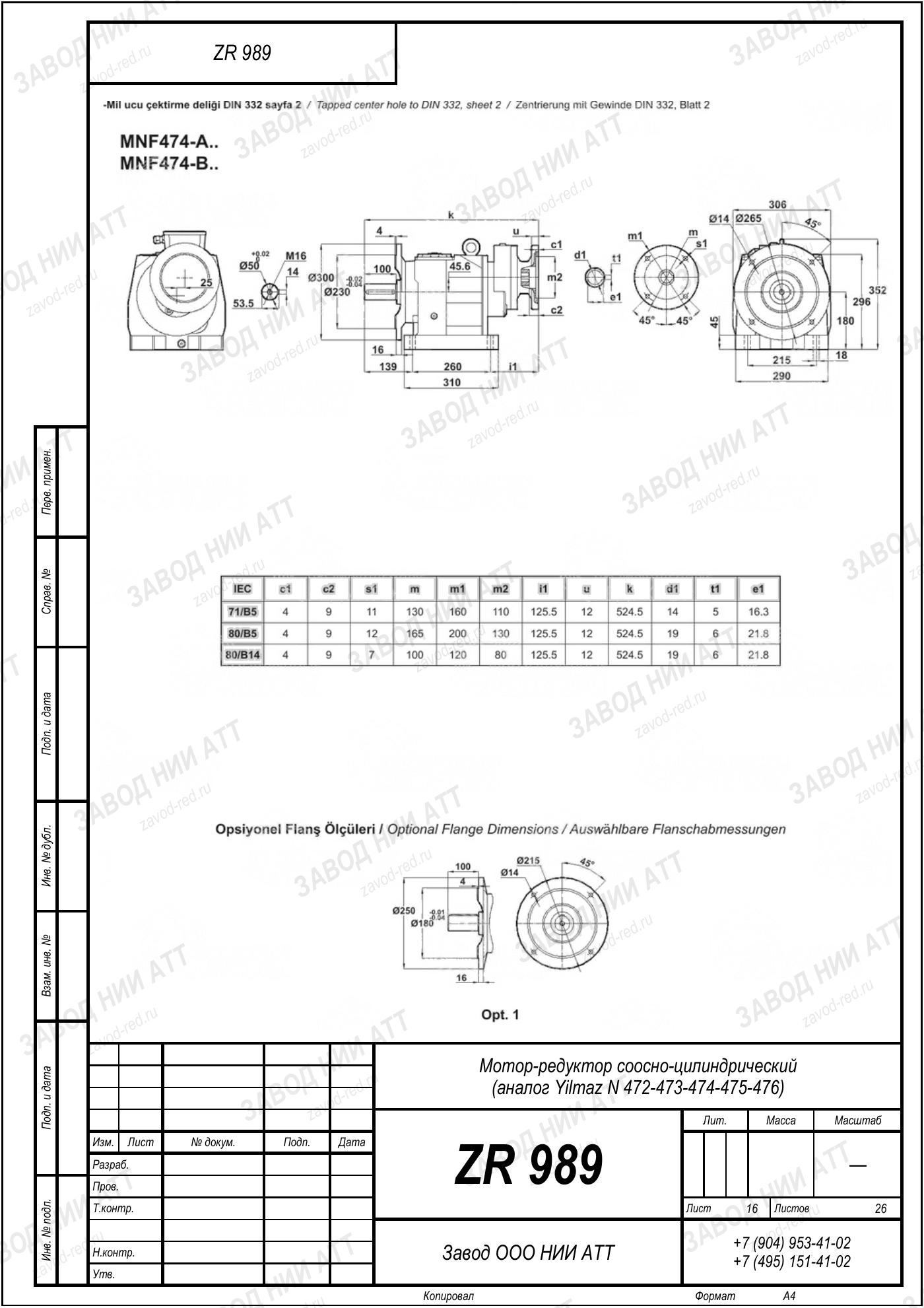

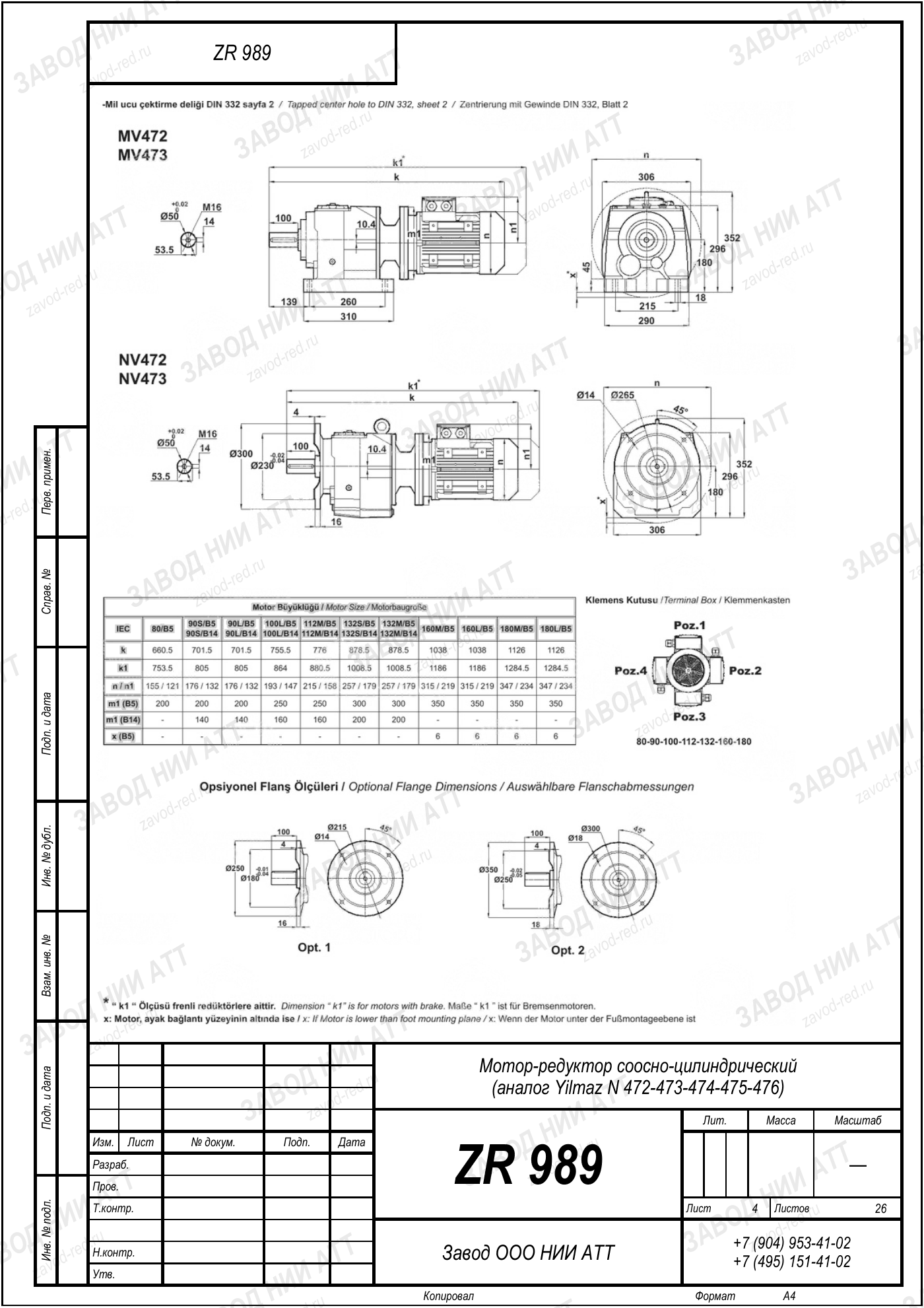

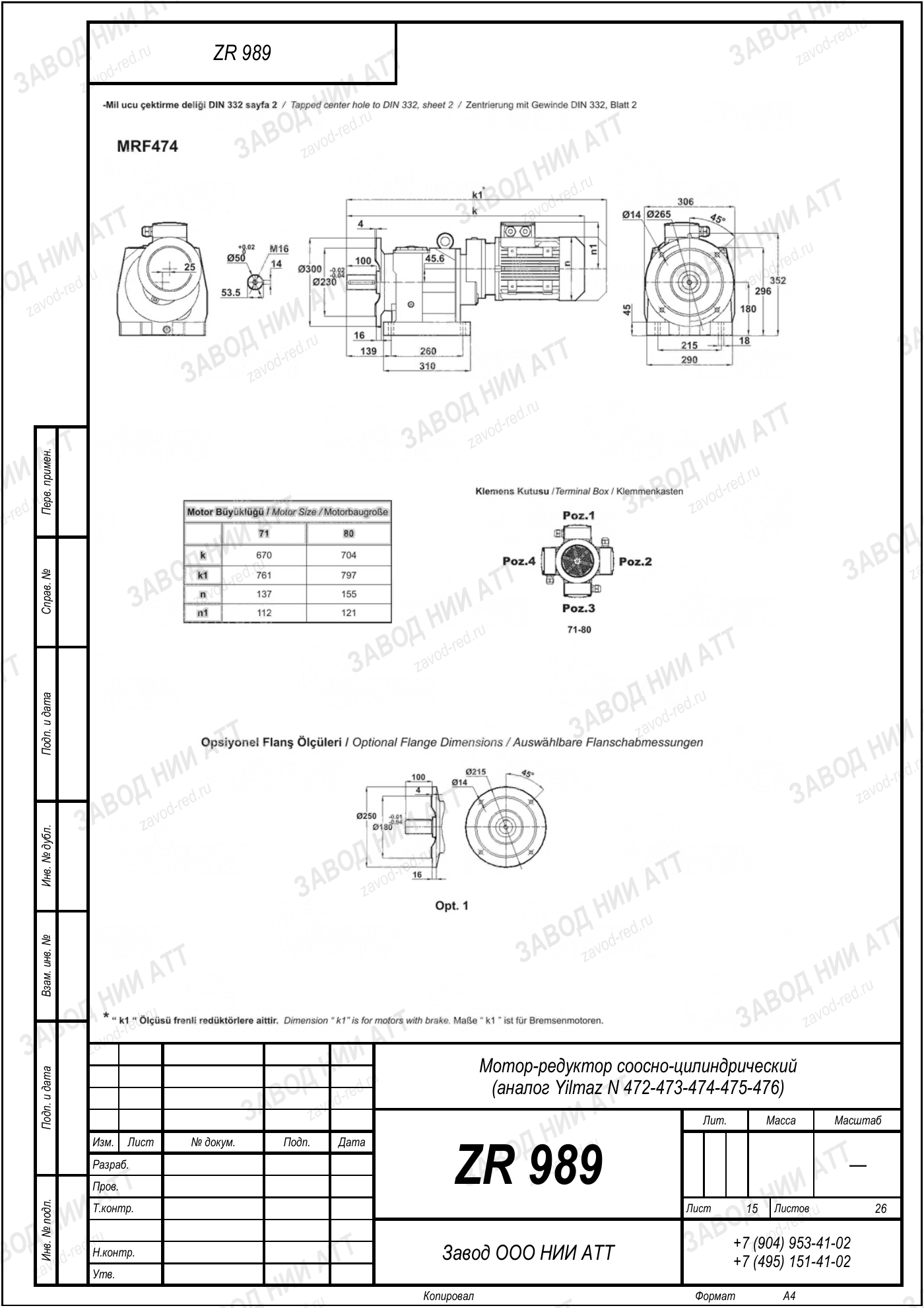

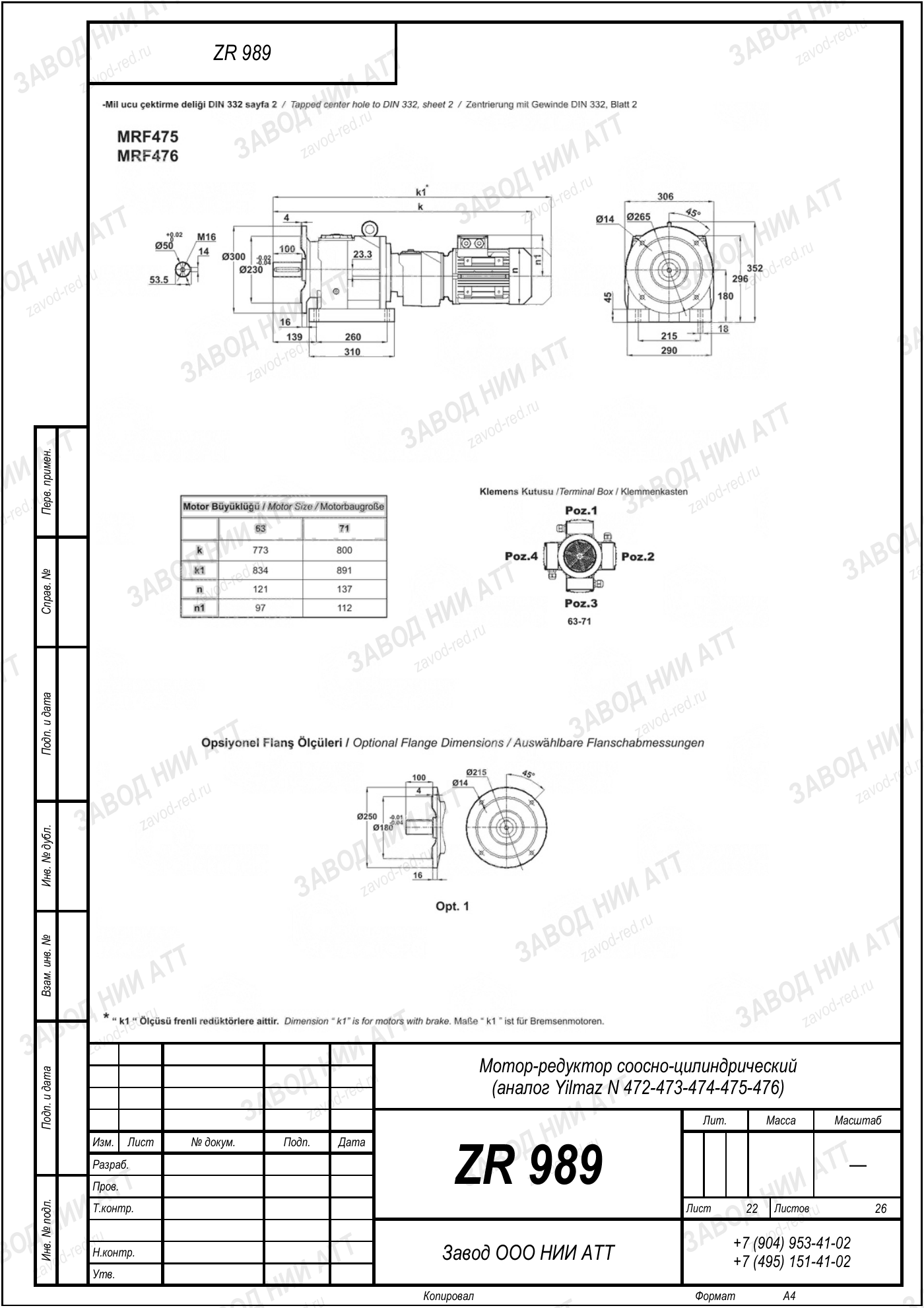

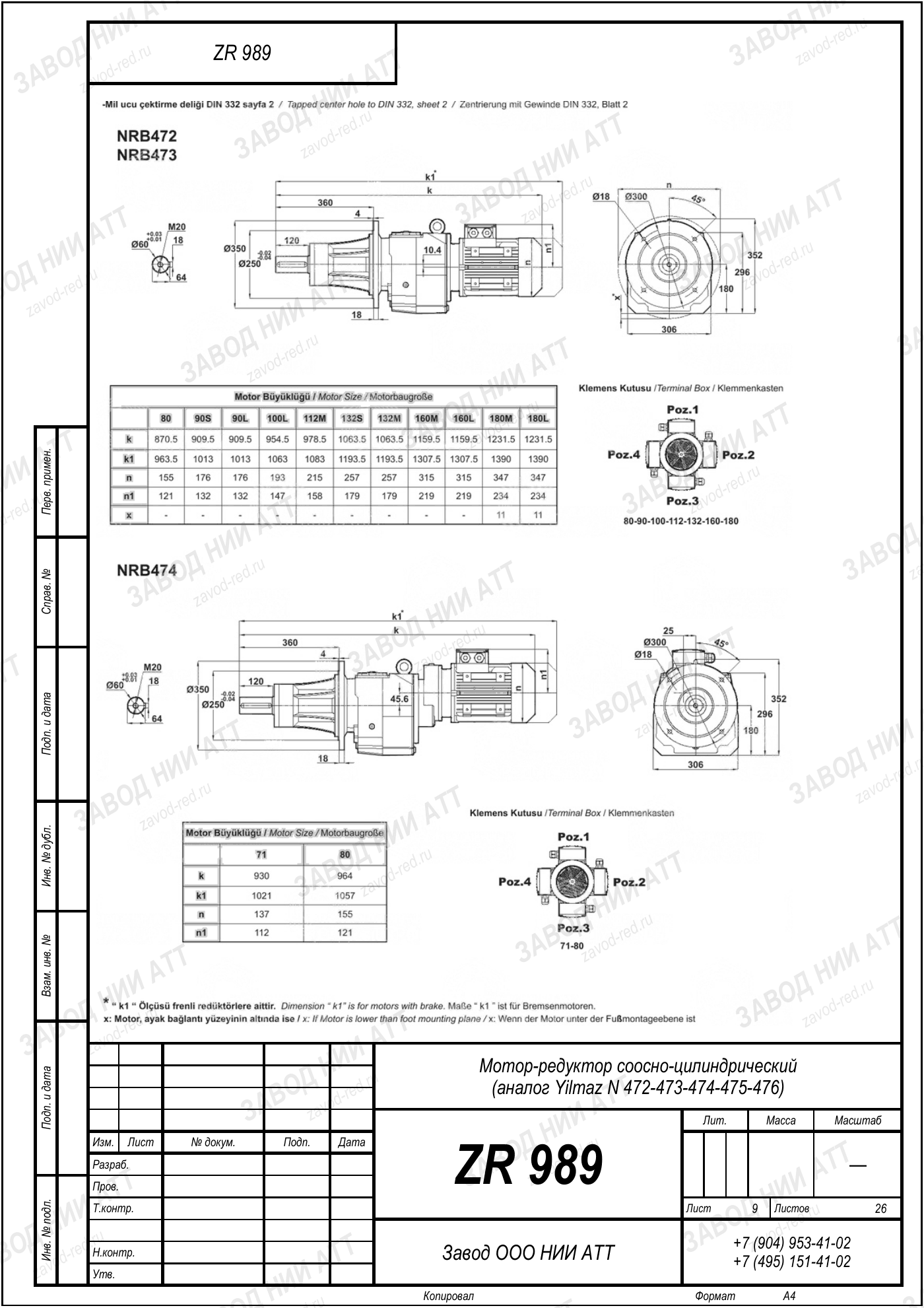

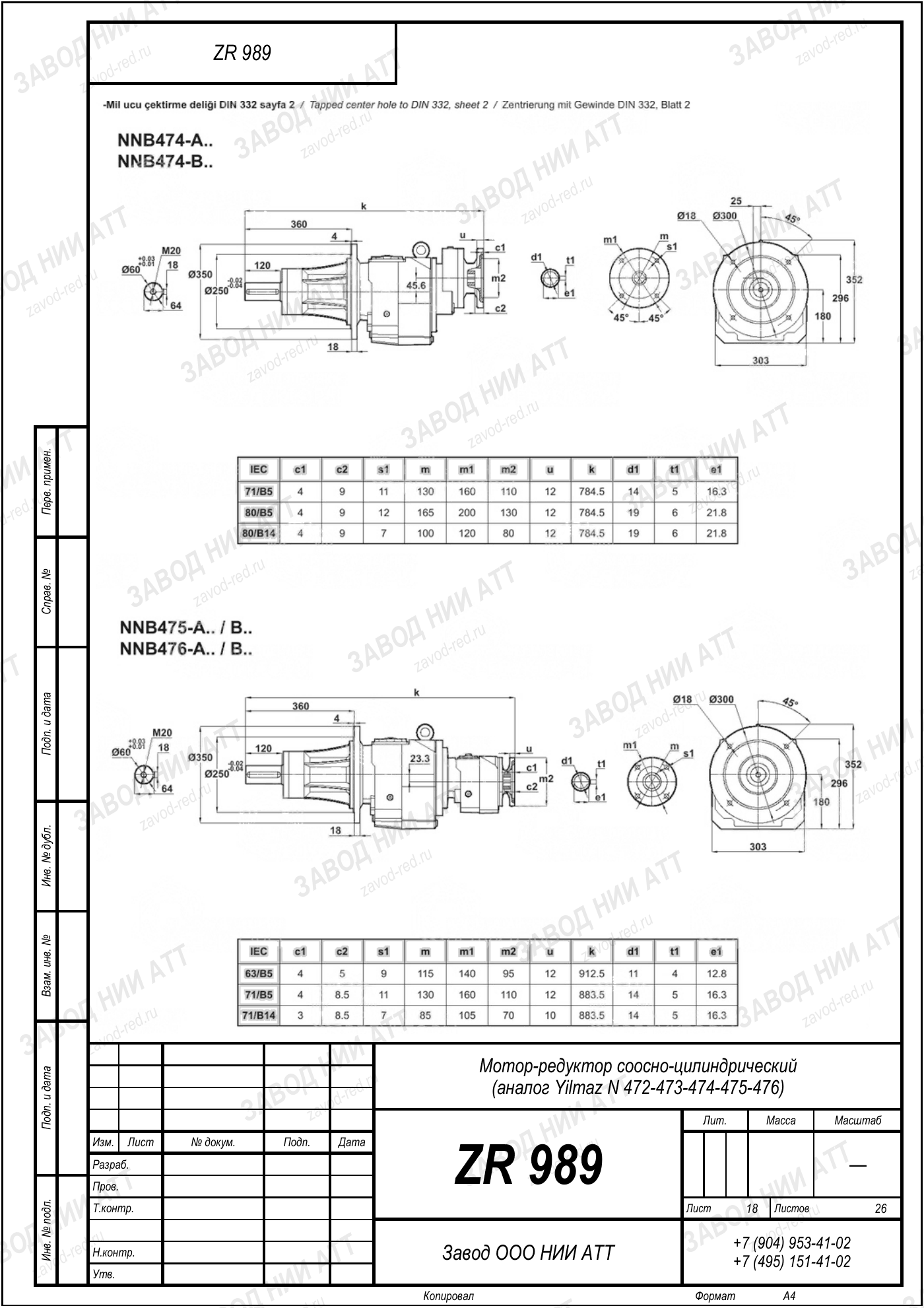

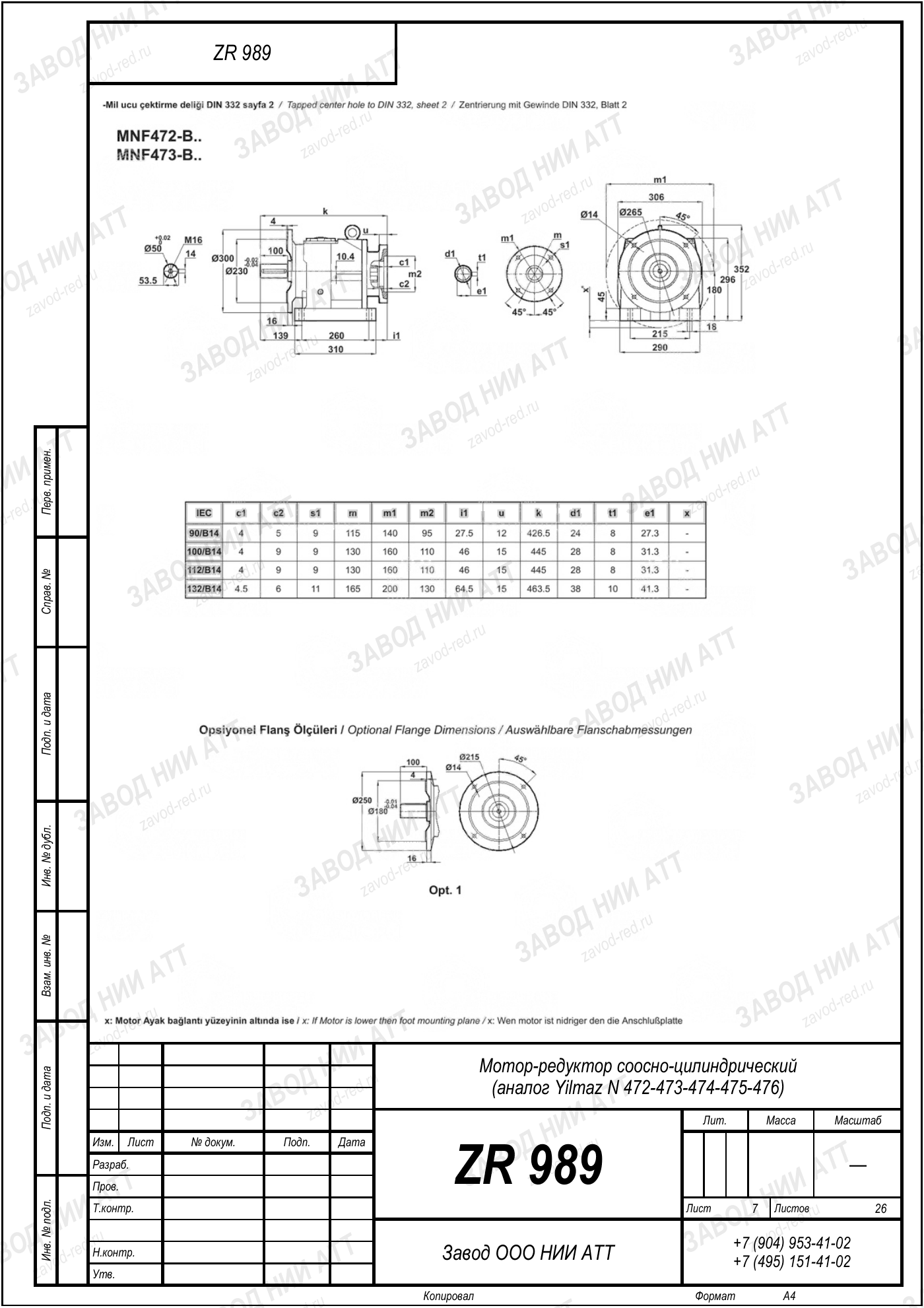

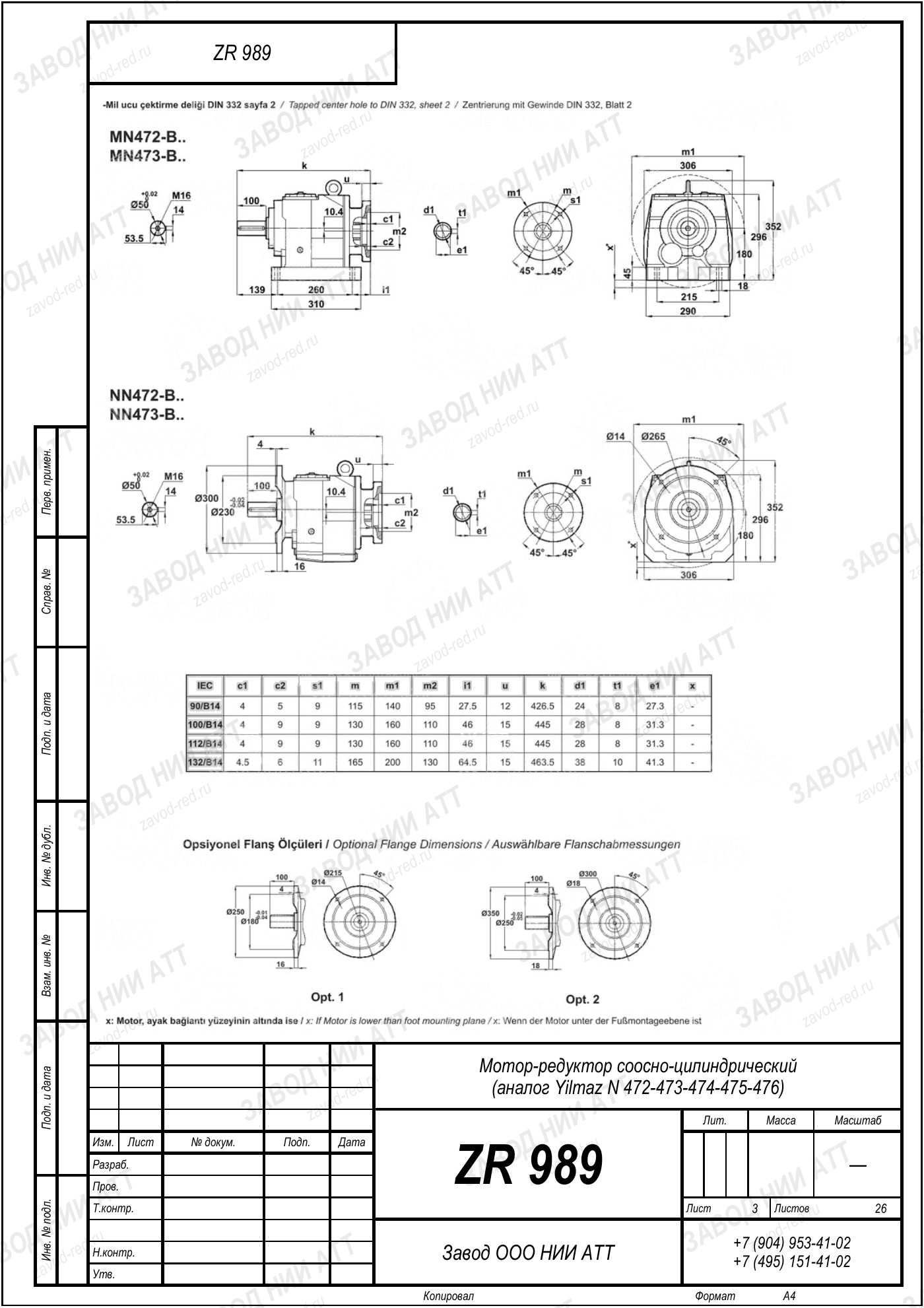

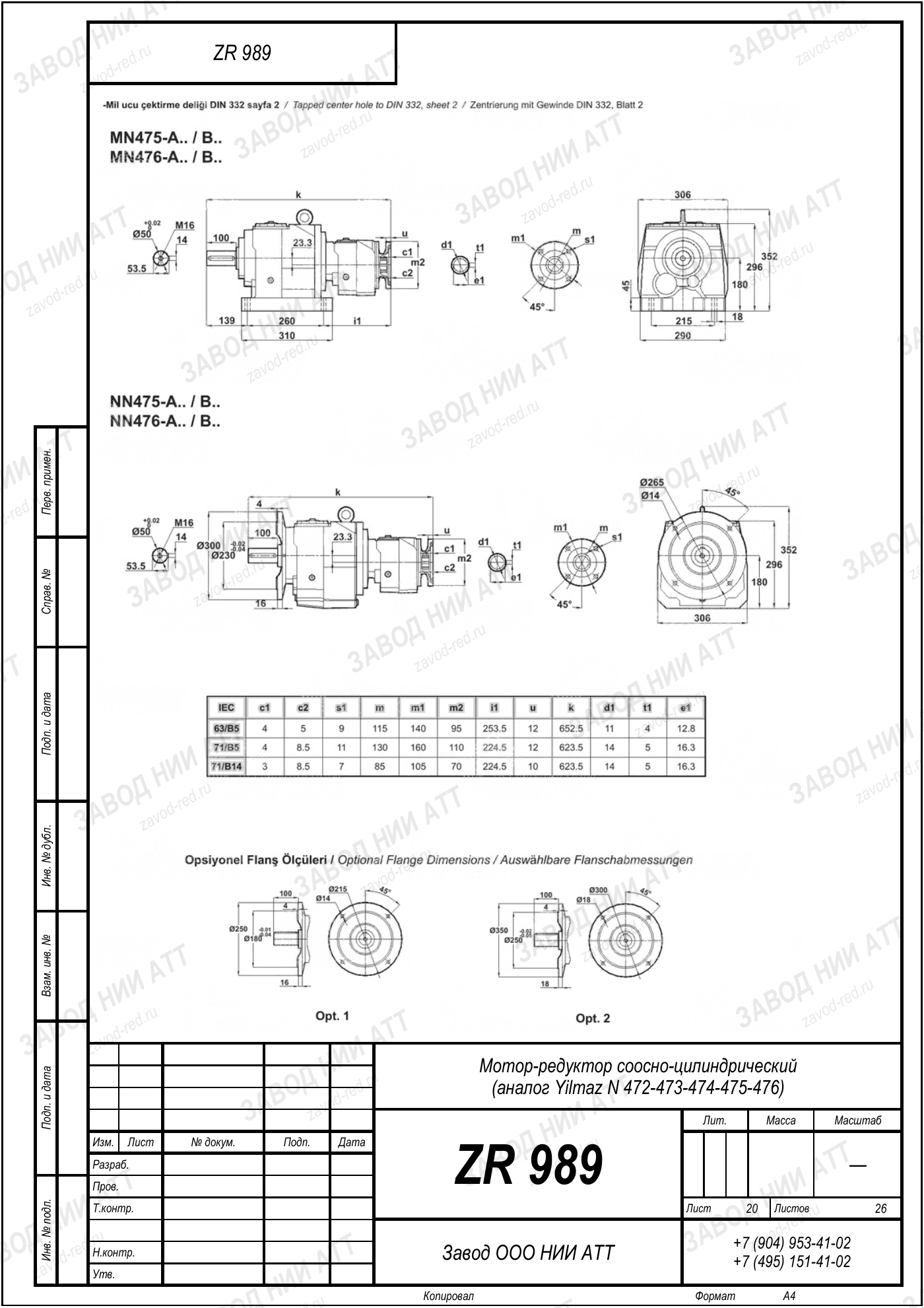

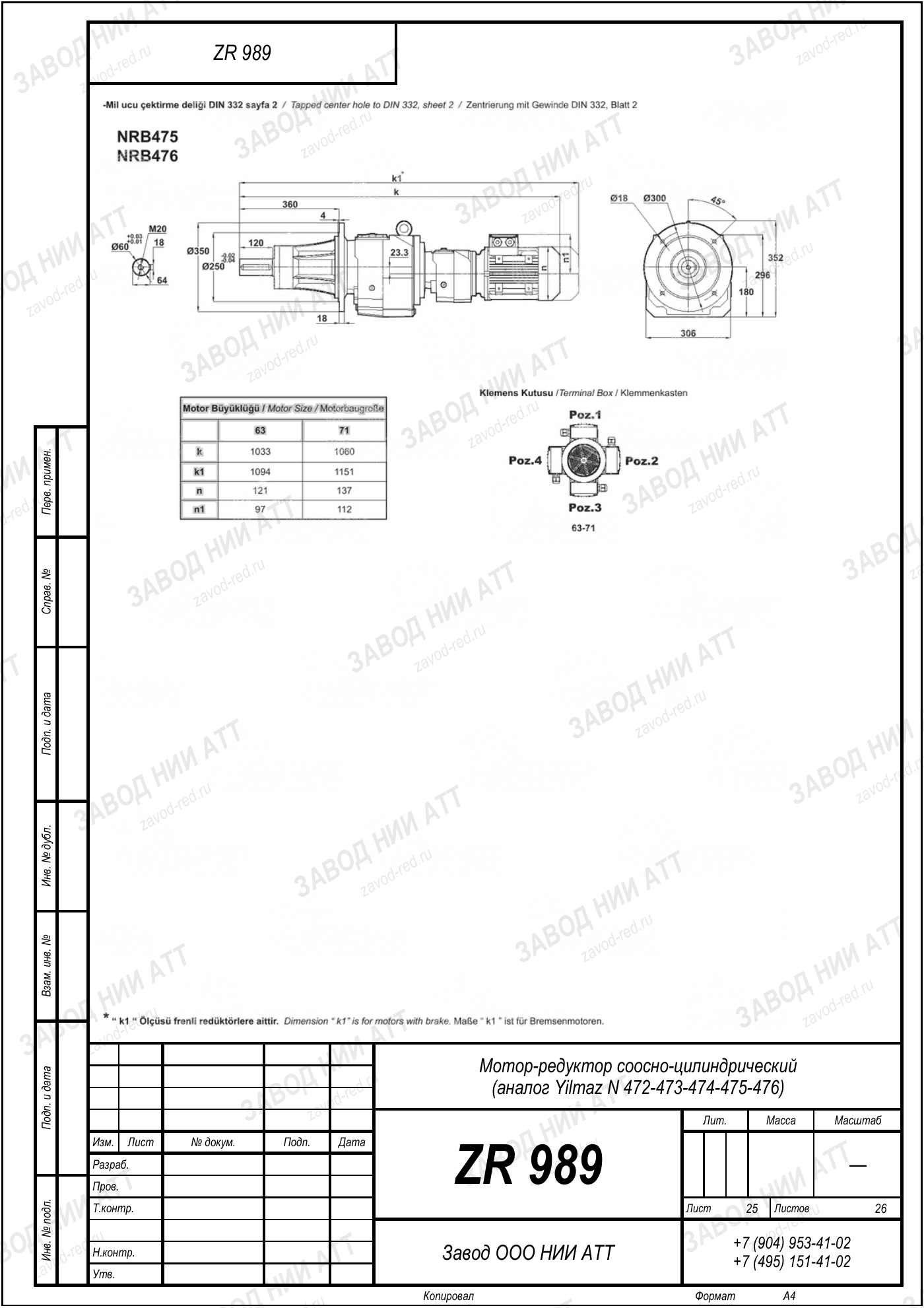

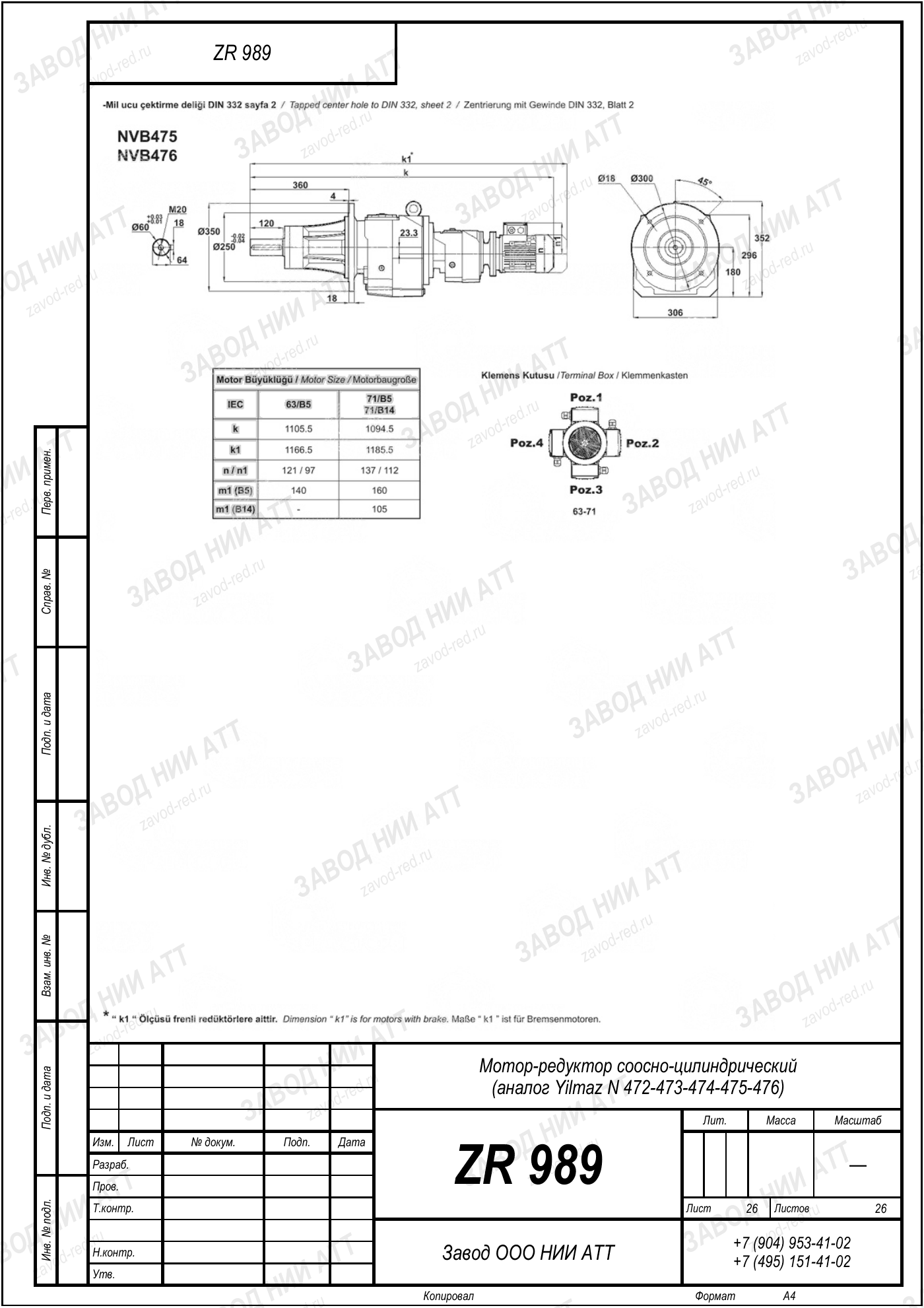

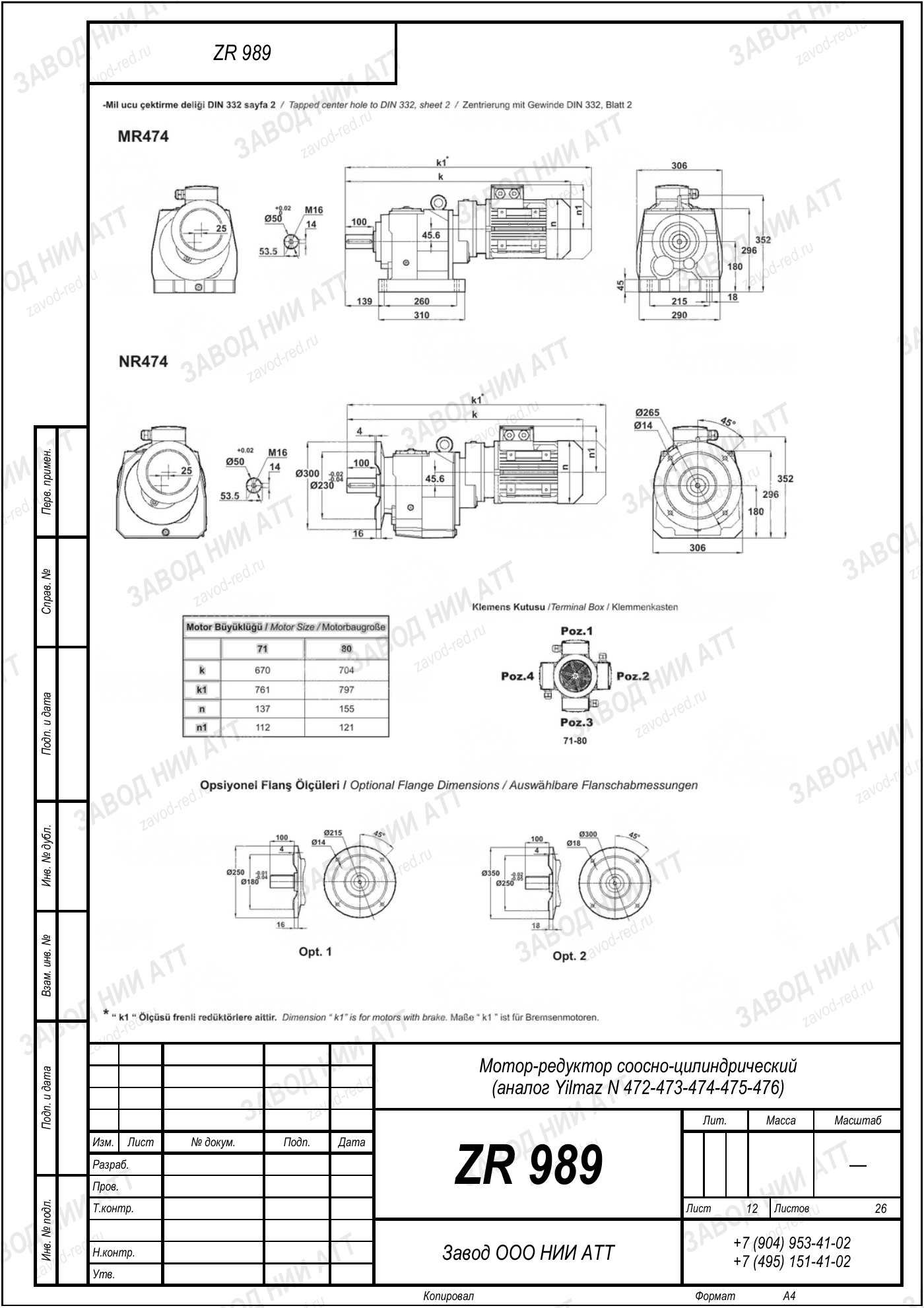

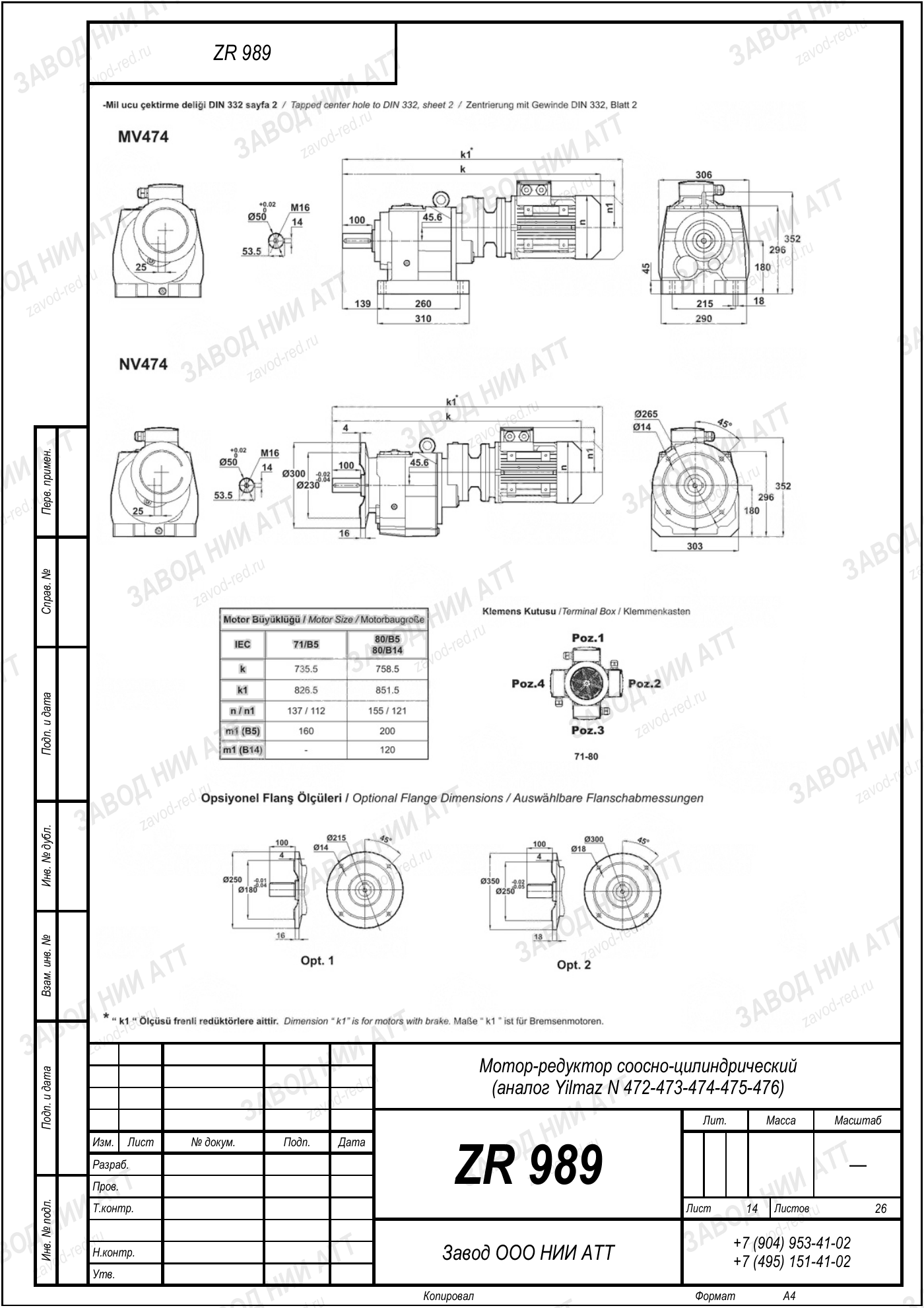

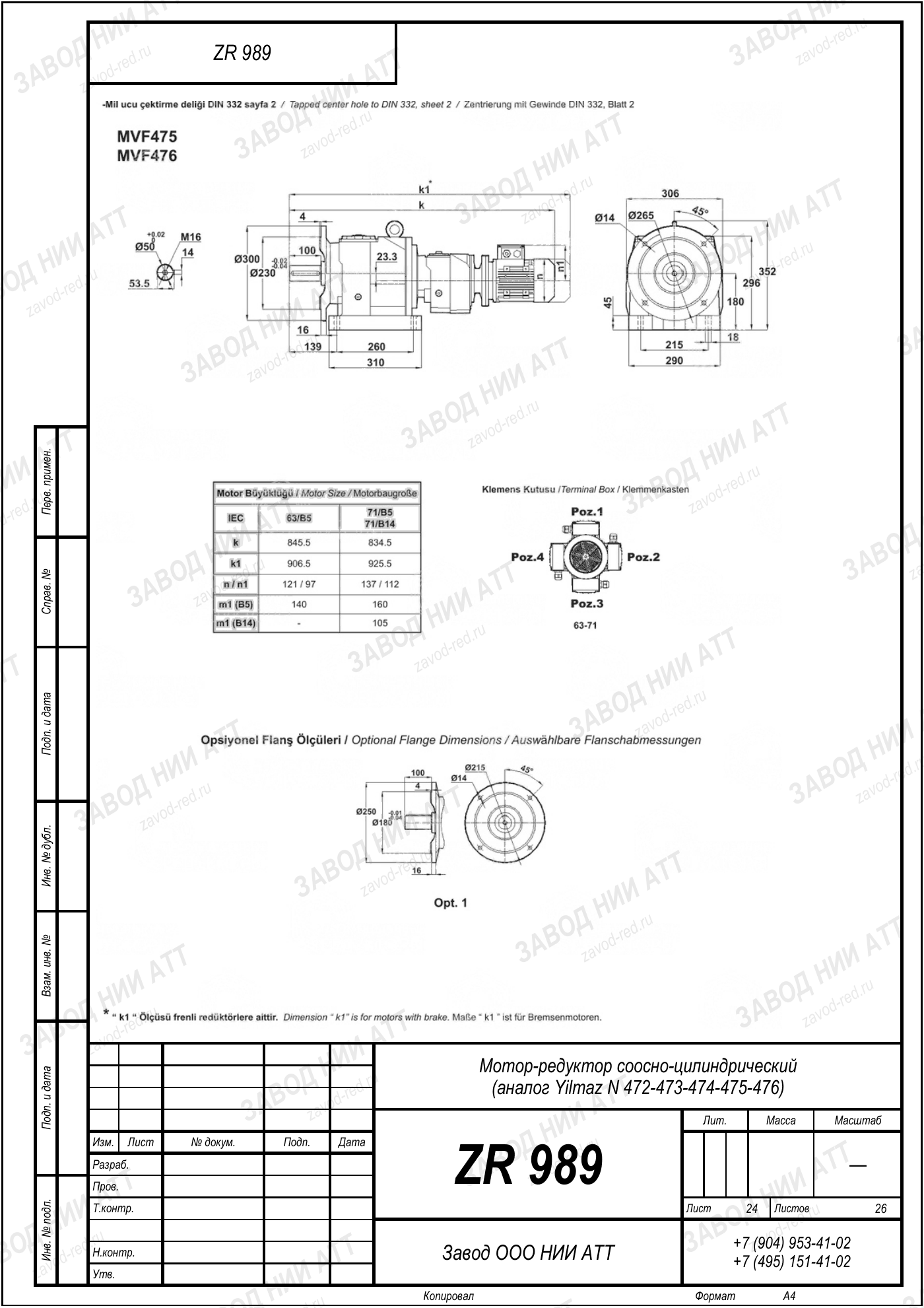

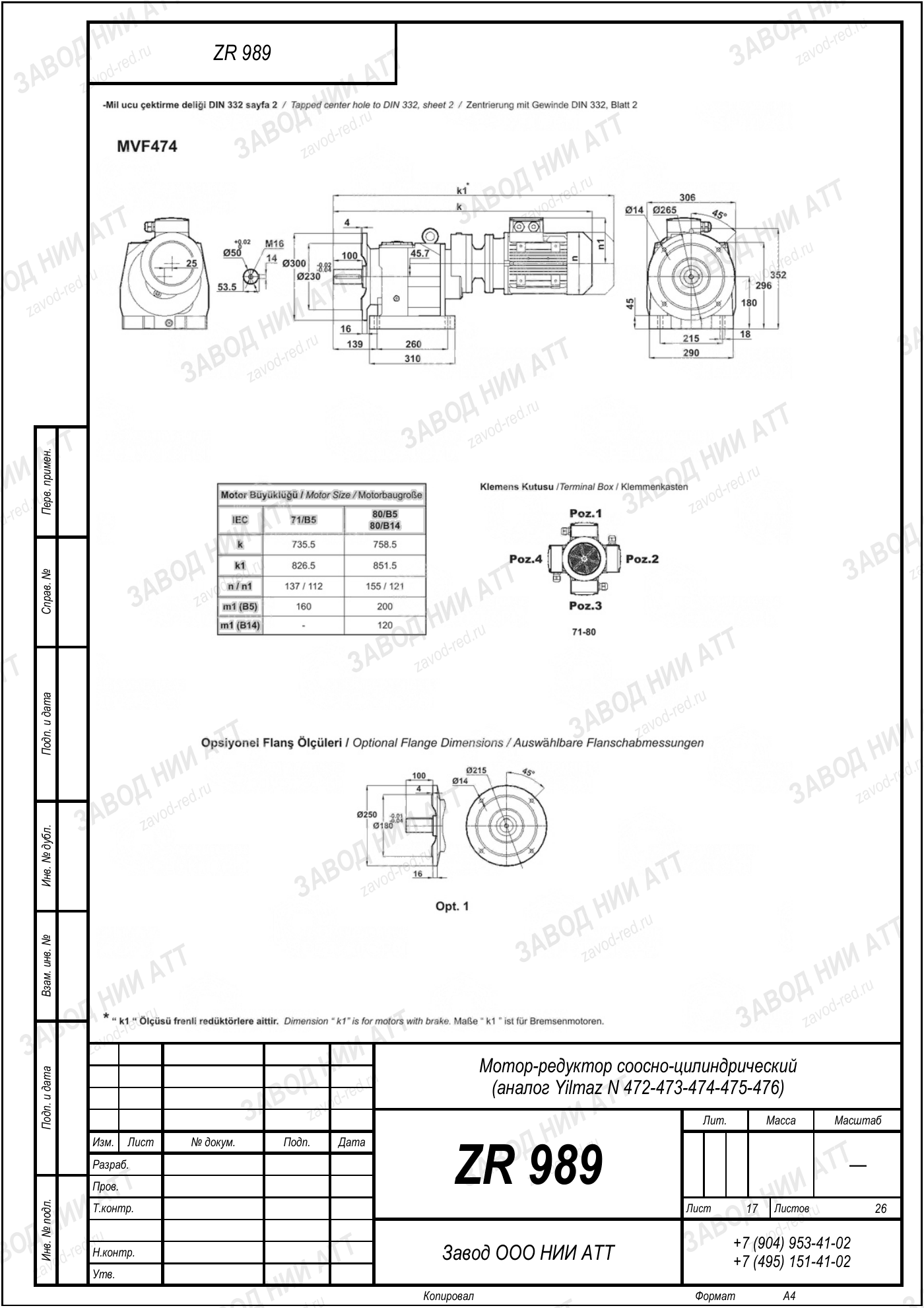

Габаритный и присоединительный чертёж модели Yilmaz N 472/473/474 /475/476 — нажмите на лист, чтобы увеличить. Листов: 26. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Чтобы подобрать замену Yilmaz N 472/473/474 /475/476, разбирают обозначение на части: буквенная серия задаёт тип передачи, число — типоразмер корпуса.
| Серия | N | задаёт тип передачи — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 472/473/474 | габарит корпуса и присоединительные размеры |
| Тот же типоразмер | D 472, M 472 | другие обозначения этого производителя |
В этом же типоразмере 472 у производителя есть обозначения D 472, M 472 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: D472, M472. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 989 · ПР 118 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Перед тем как ставить ZR 989 · ПР 118 вместо Yilmaz N 472/473/474 /475/476, инженер сверяет шесть величин. Пять из них есть на шильде, шестую считают по машине.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Пришлите фото шильда — инженер снимет с него типоразмер, передаточное и мощность и подтвердит замену письменно, вместе с чертежом исполнения.
ZR 989 · ПР 118 ставят в том же монтажном положении, в каком работал Yilmaz N 472/473/474 /475/476: от положения зависят уровень масла и расположение пробок залива, слива и сапуна.
Смазка: для цилиндрических зацеплений применяют минеральное или синтетическое редукторное масло соответствующей вязкости. Марка, вязкость и объём заправки — по паспорту изделия; смешивать минеральные и синтетические масла нельзя.
Соосность с приводимой машиной выставляют по муфте, натяжение ремня или цепи — по норме на передачу: перетяг создаёт консольную нагрузку сверх допустимой и выбивает подшипники выходного вала.
В первые часы работы следят за температурой корпуса и течами по уплотнениям: нагрев выше обычного и падение уровня масла — повод остановиться и проверить нагрузку и положение сапуна.
Прямая замена — редуктор ZR 989 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог Yilmaz N 472/473/474 /475/476 — ZR 989 (обозначение ПР 118), соосно-цилиндрический редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 989 повторяет присоединительные размеры Yilmaz N 472/473/474 /475/476 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 12 месяцев. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность 0,25–22 кВт, передаточное 5–246, крутящий момент до 1910 Н·м, 207 исполнений, тип — соосно-цилиндрический. Точные параметры исполнения — в таблице выше.
Да, поставляем оригинальные редукторы Yilmaz под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал Yilmaz и аналог ZR 989 за 15 минут.
Как понять, какое исполнение Yilmaz N 472/473/474 /475/476 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 989 один в один.
Замену Yilmaz N 472/473/474 /475/476 на ZR 989 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 12 месяцев, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| Yilmaz N 472/473/474 /475/476 · 0,25 кВт, i=246 | ZR 989 |
| Yilmaz N 472/473/474 /475/476 · 0,25 кВт, i=216 | ZR 989 |
| Yilmaz N 472/473/474 /475/476 · 0,25 кВт, i=205 | ZR 989 |
| Yilmaz N 472/473/474 /475/476 · 0,25 кВт, i=181 | ZR 989 |
| Yilmaz N 472/473/474 /475/476 · 0,37 кВт, i=216 | ZR 989 |
