Ступень i=6077 в корпусе Yilmaz N 282/283/284/285/286 с двигателем 0,37 кВт даёт 1 об/мин при моменте 14800 Н·м; по классу это сверхтихоходное исполнение. Оборот занимает больше десяти секунд: скорость здесь не важна, важно усилие.
Позиция закрывает приводы медленных поворотных механизмов и тяжёлых шиберов; момент предельный рассчитан на прокатных валков и приводов с частыми ударами. Учтите: обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Что даёт эта позиция на машине. При 1 об/мин и моменте 14800 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,01 м/с при тяговом усилии 118400 Н; через шкив ⌀200 мм на выходной вал придёт около 148000 Н радиальной нагрузки. Двигатель 0,37 кВт — это фланец IEC 71, рабочий ток около 1,1 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 60 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Yilmaz N 282/283/284/285/286 в наличии 8 передаточных — от 3 до 6077. Это исполнение 8-е по счёту: вверх — i=1325,49 (1,1 об/мин). По двигателю ряд идёт от 0,12 до 0,75 кВт, здесь 0,37 кВт — 4-я мощность из 6. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Кроме оригинала Yilmaz N 282/283/284/285/286 предлагаем ZR 959 · ПР 115 — тот же габарит и крепление, срок поставки короче.

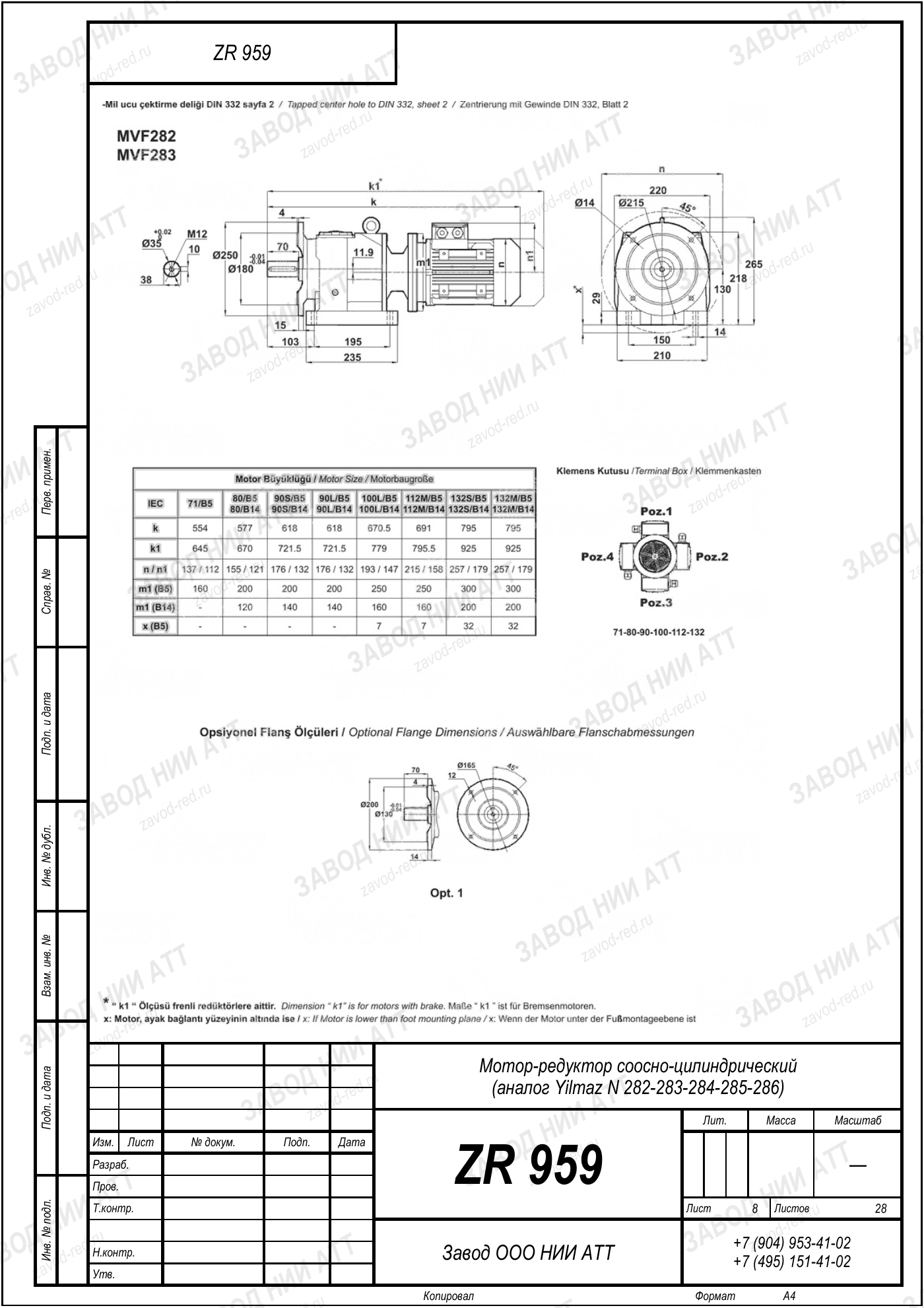

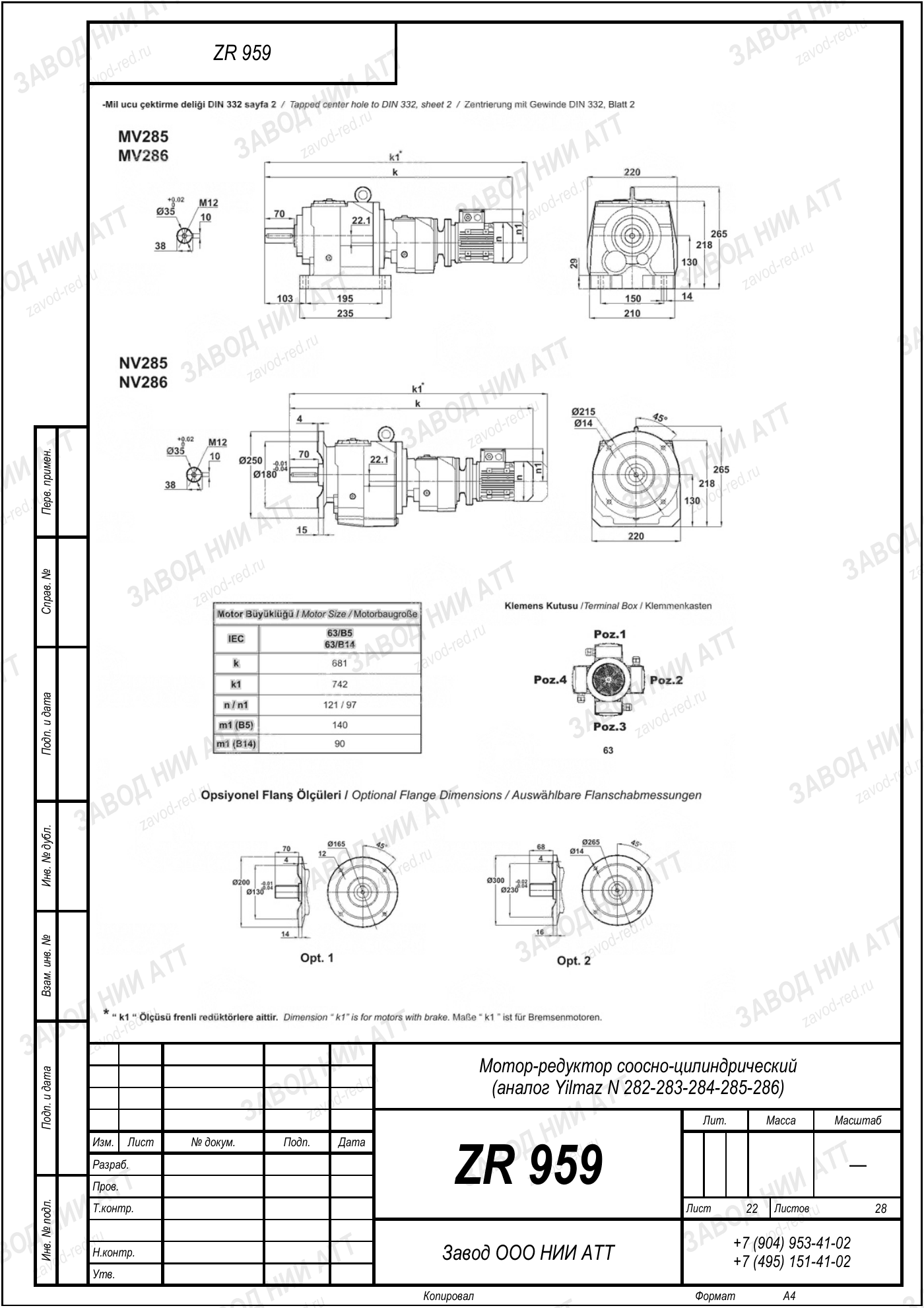

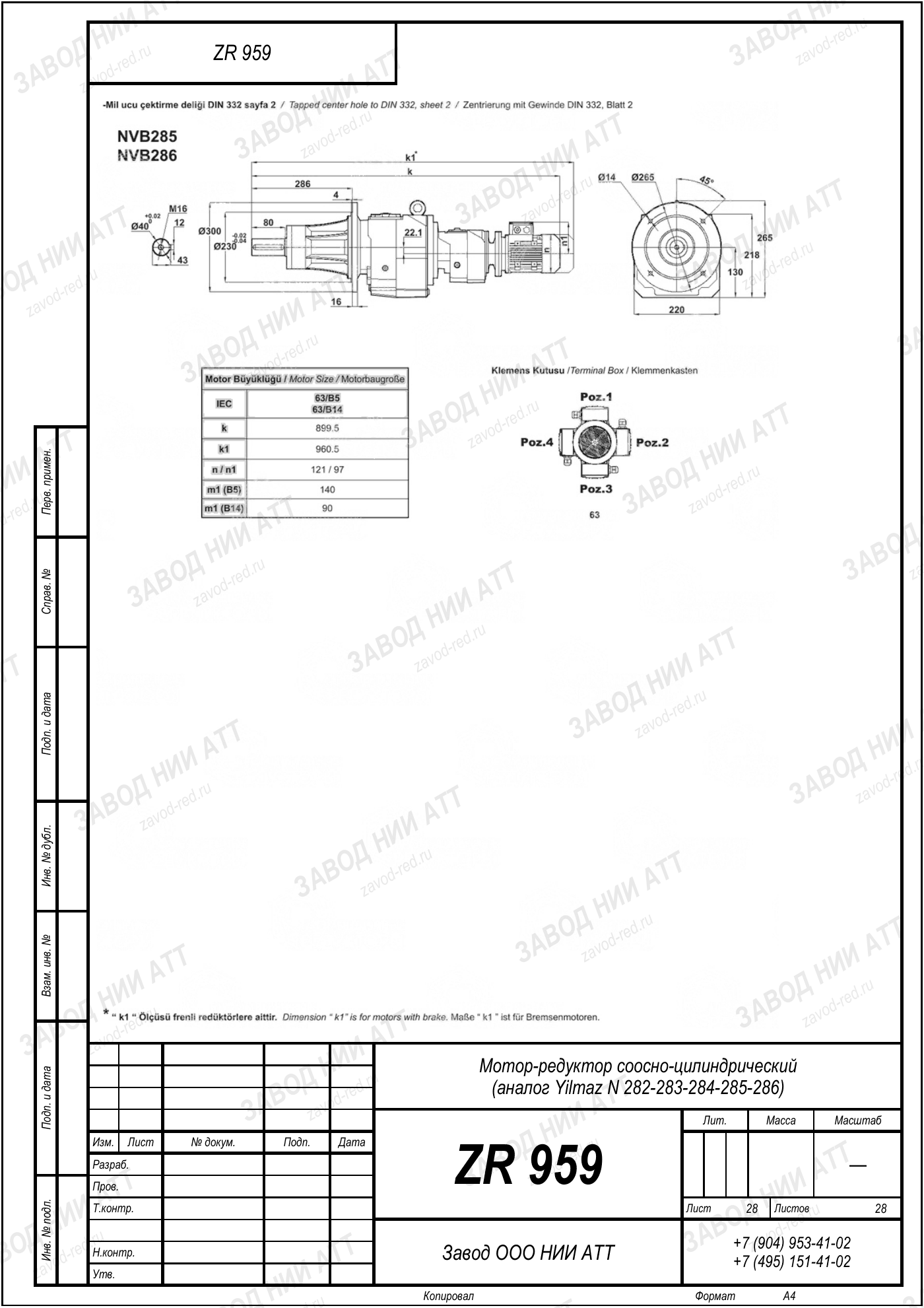

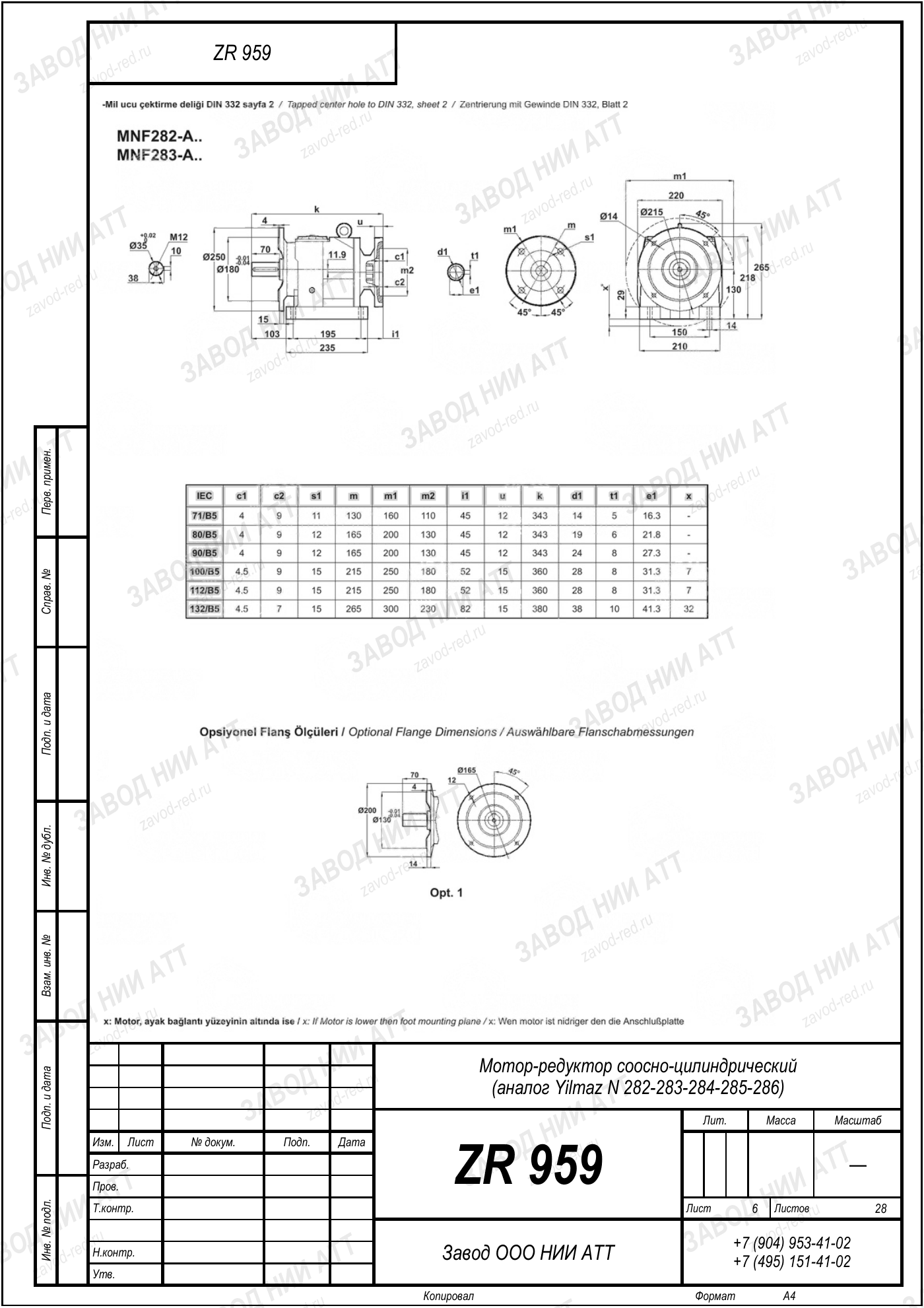

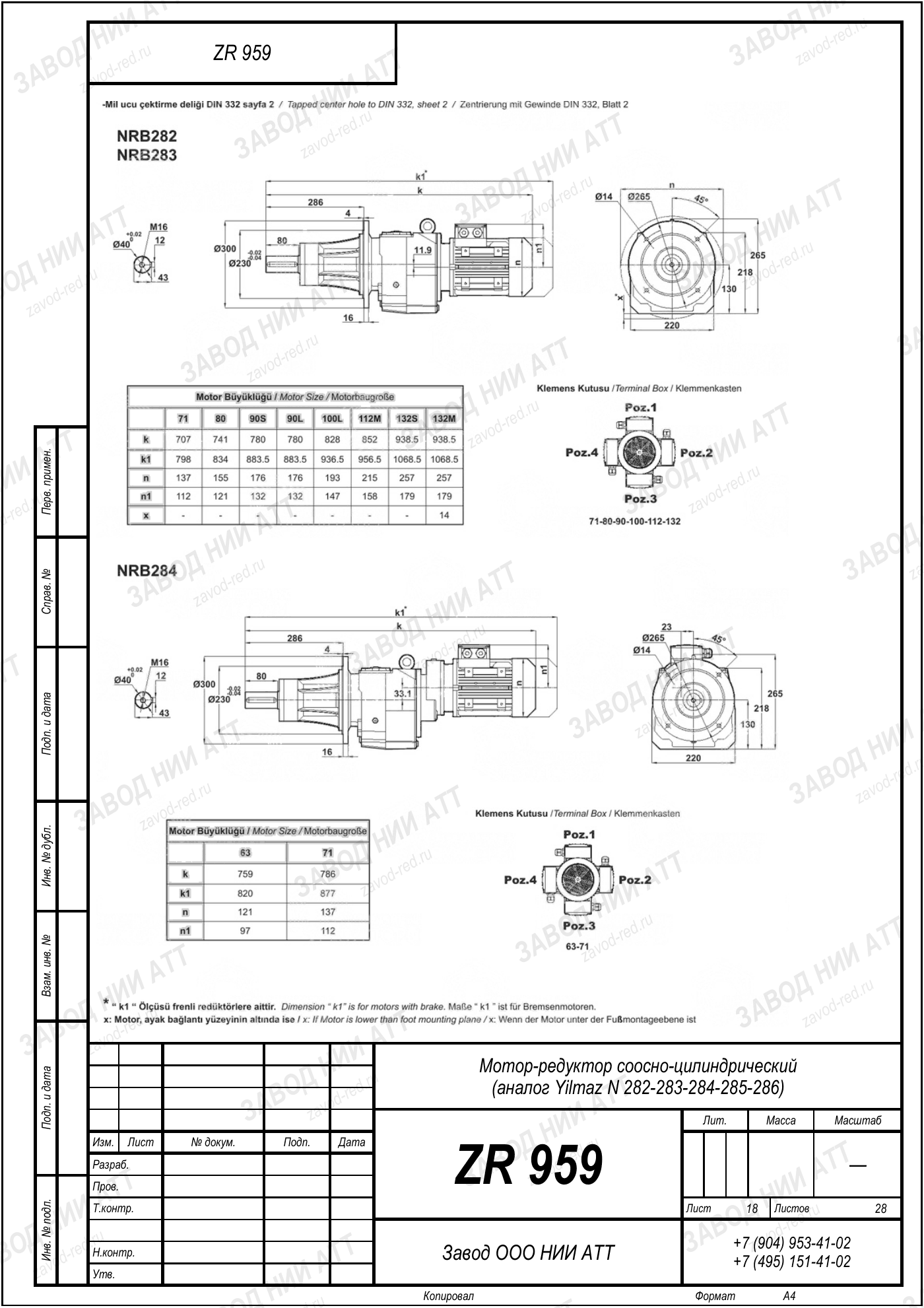

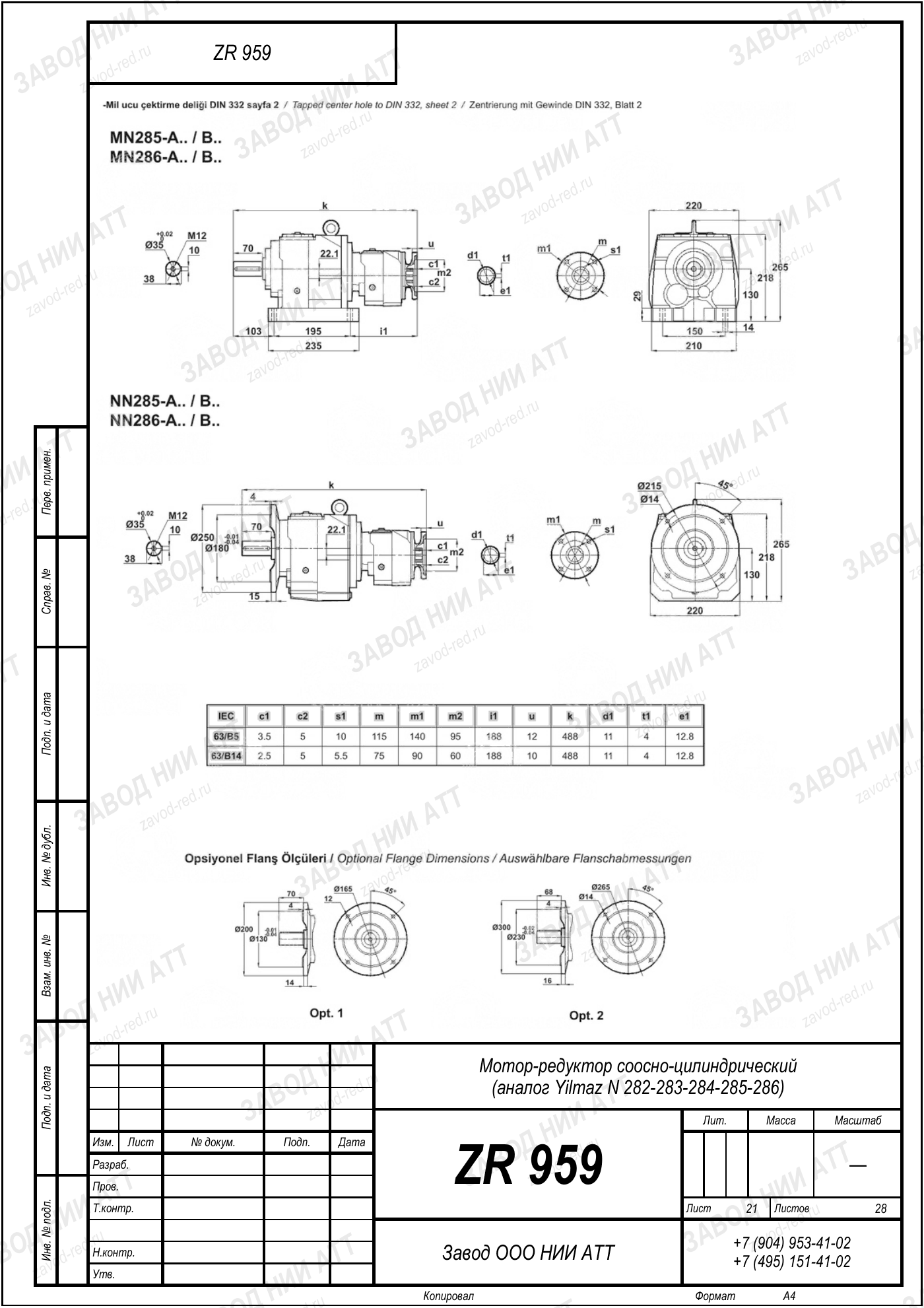

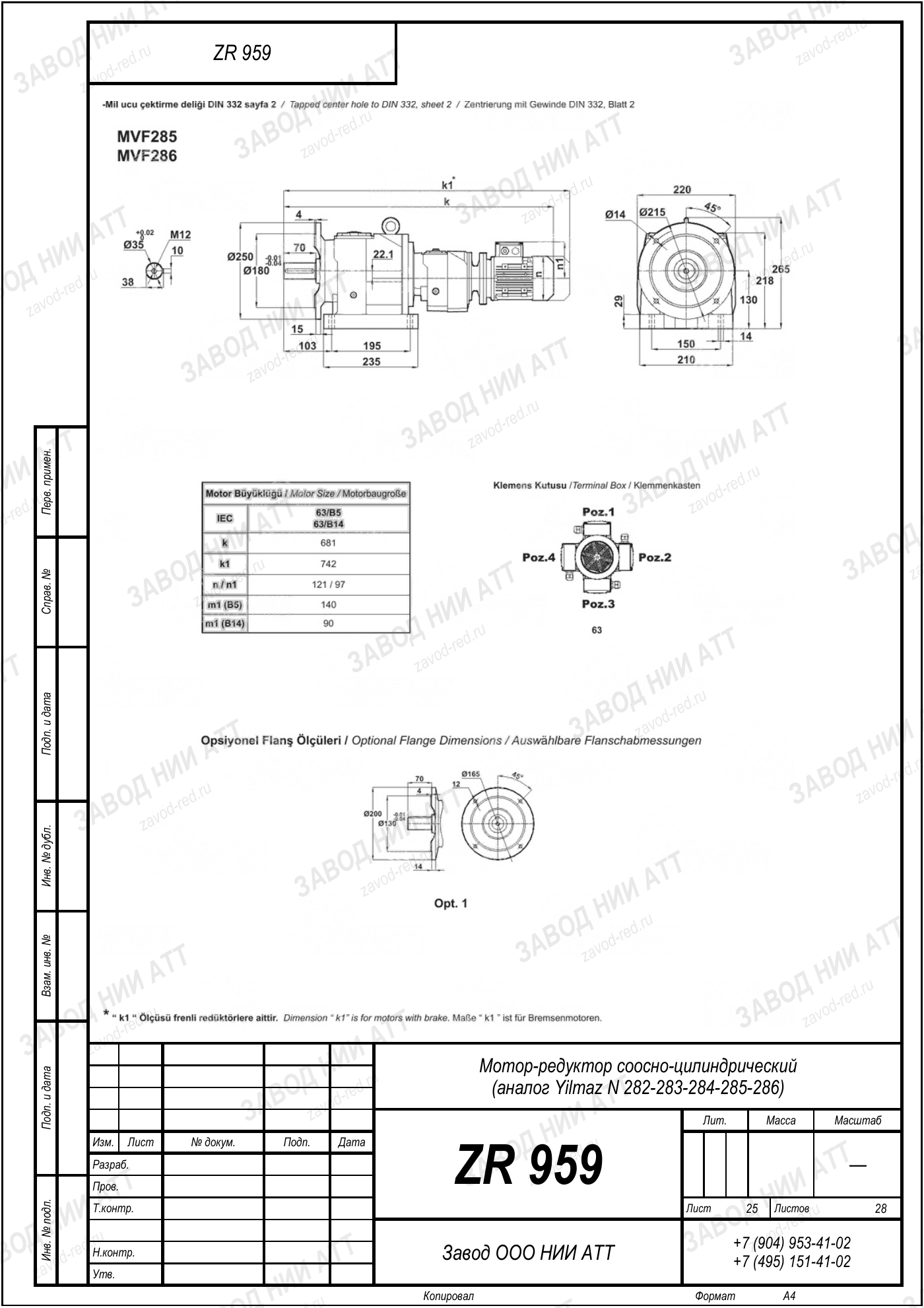

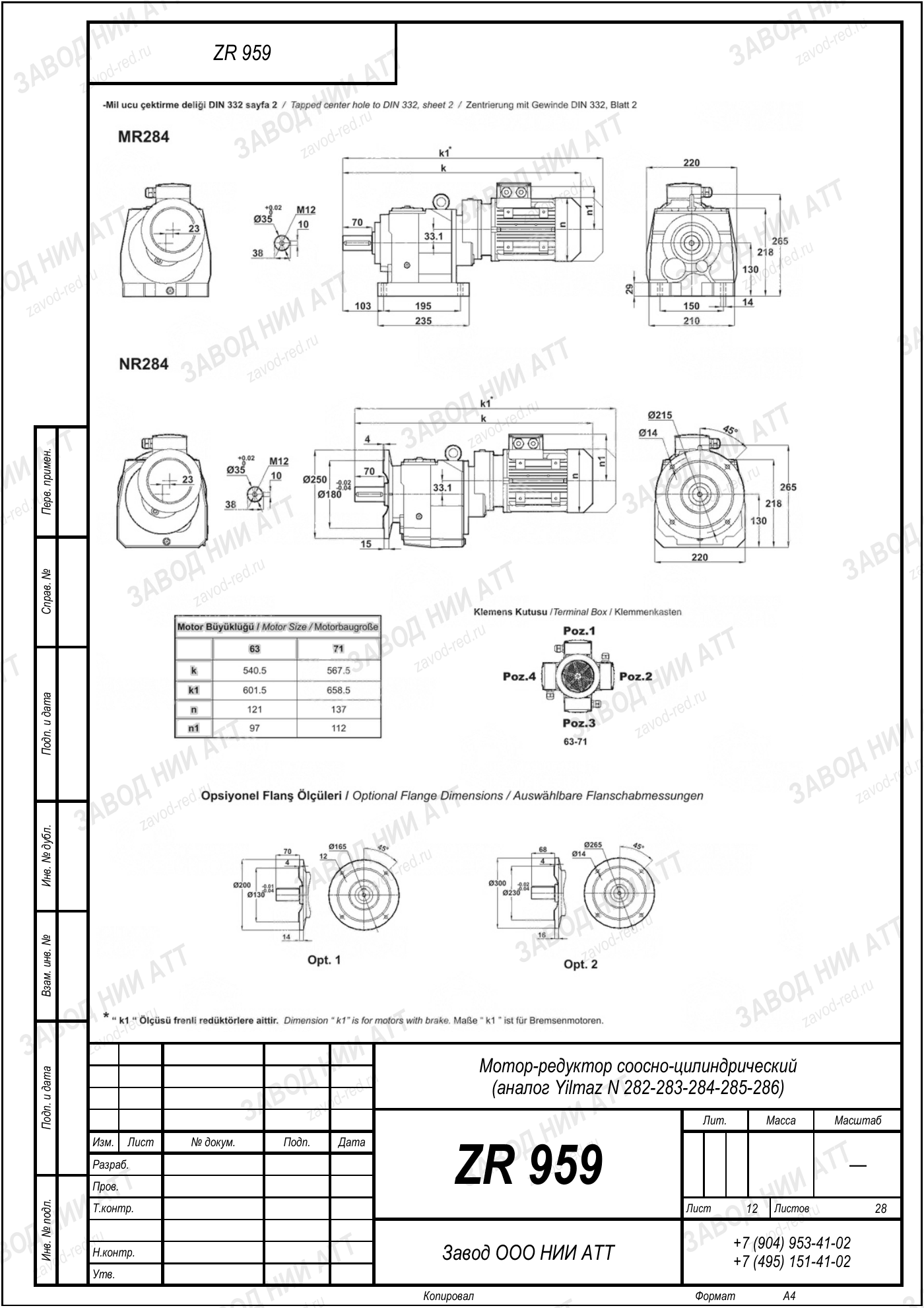

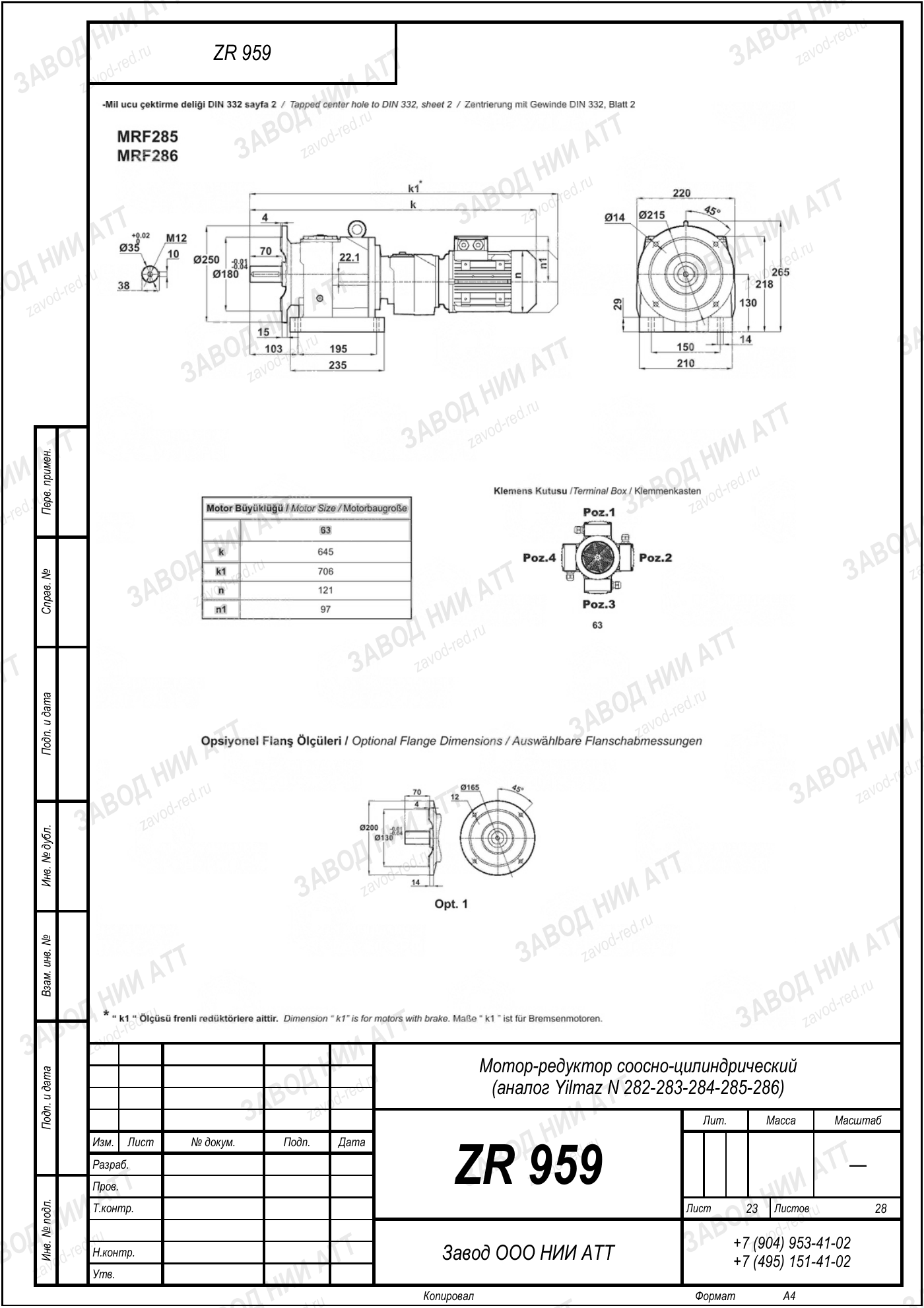

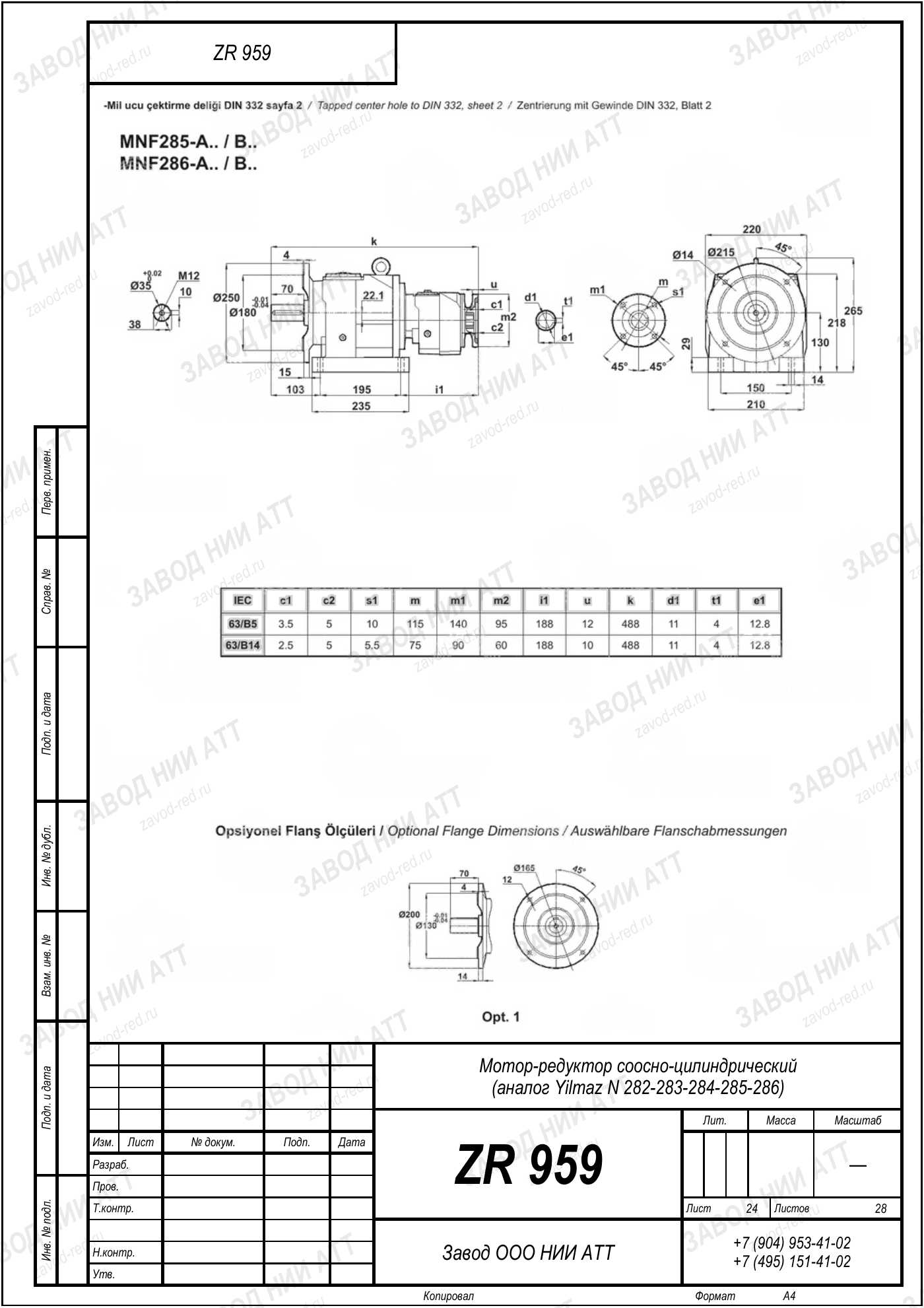

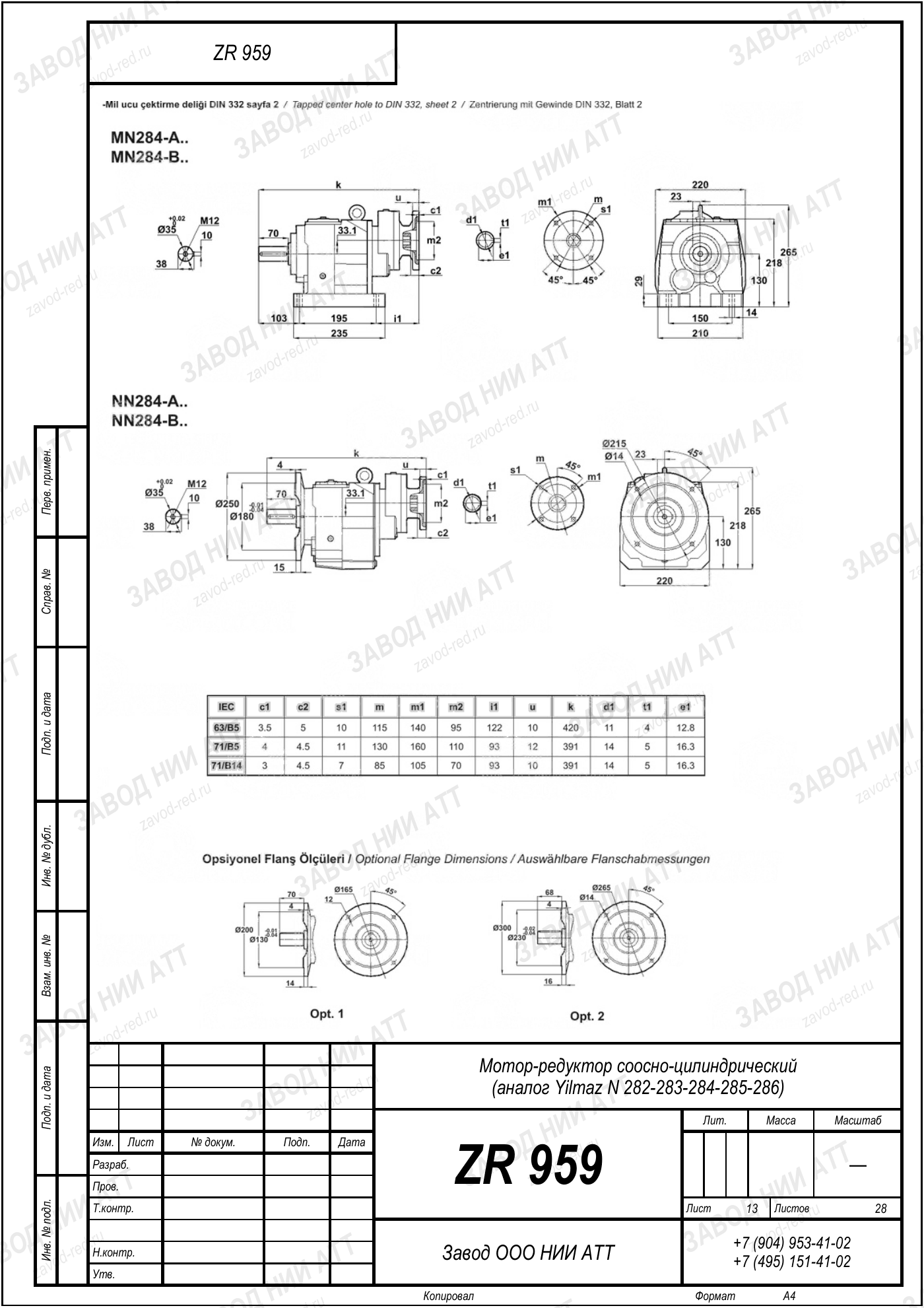

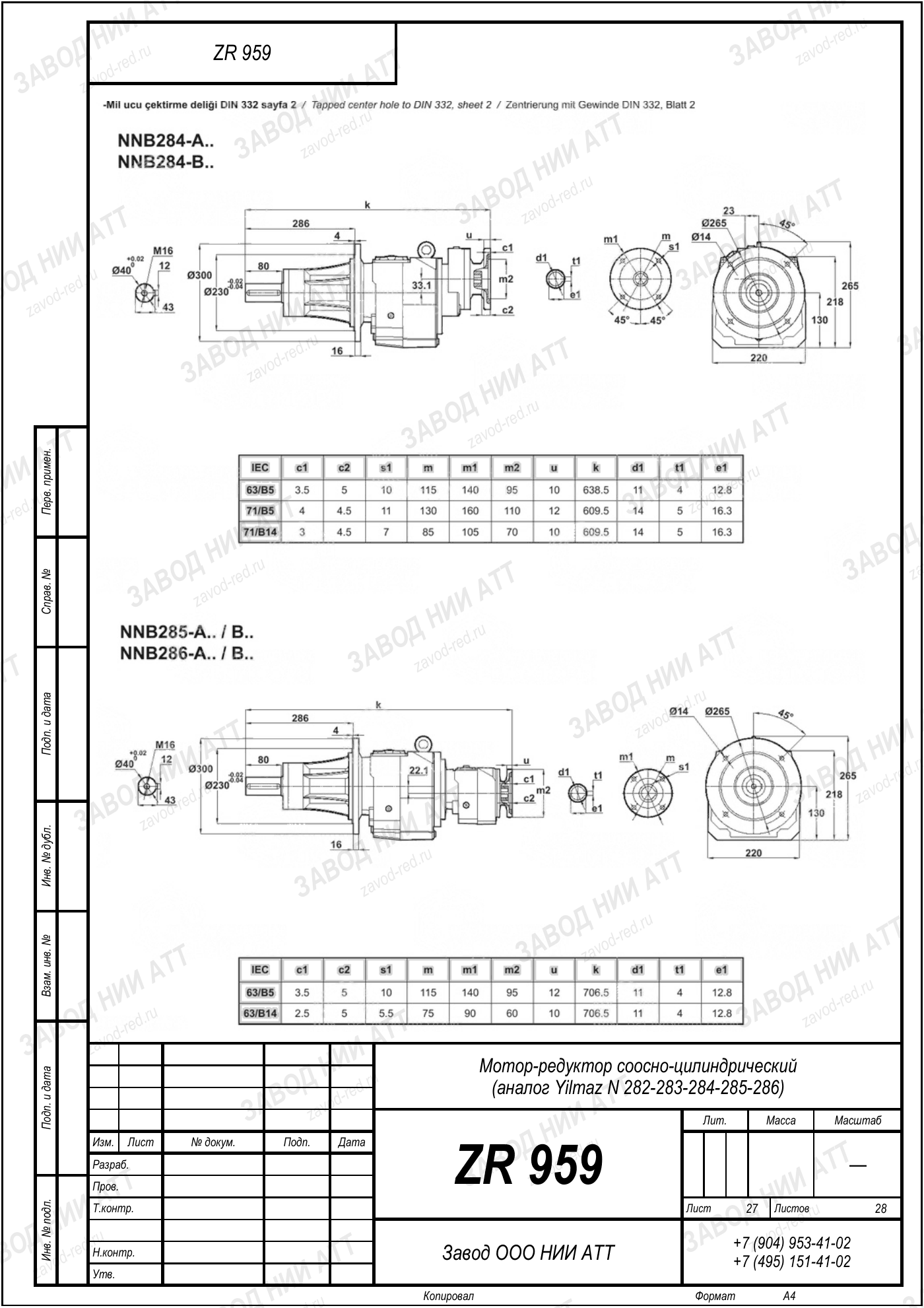

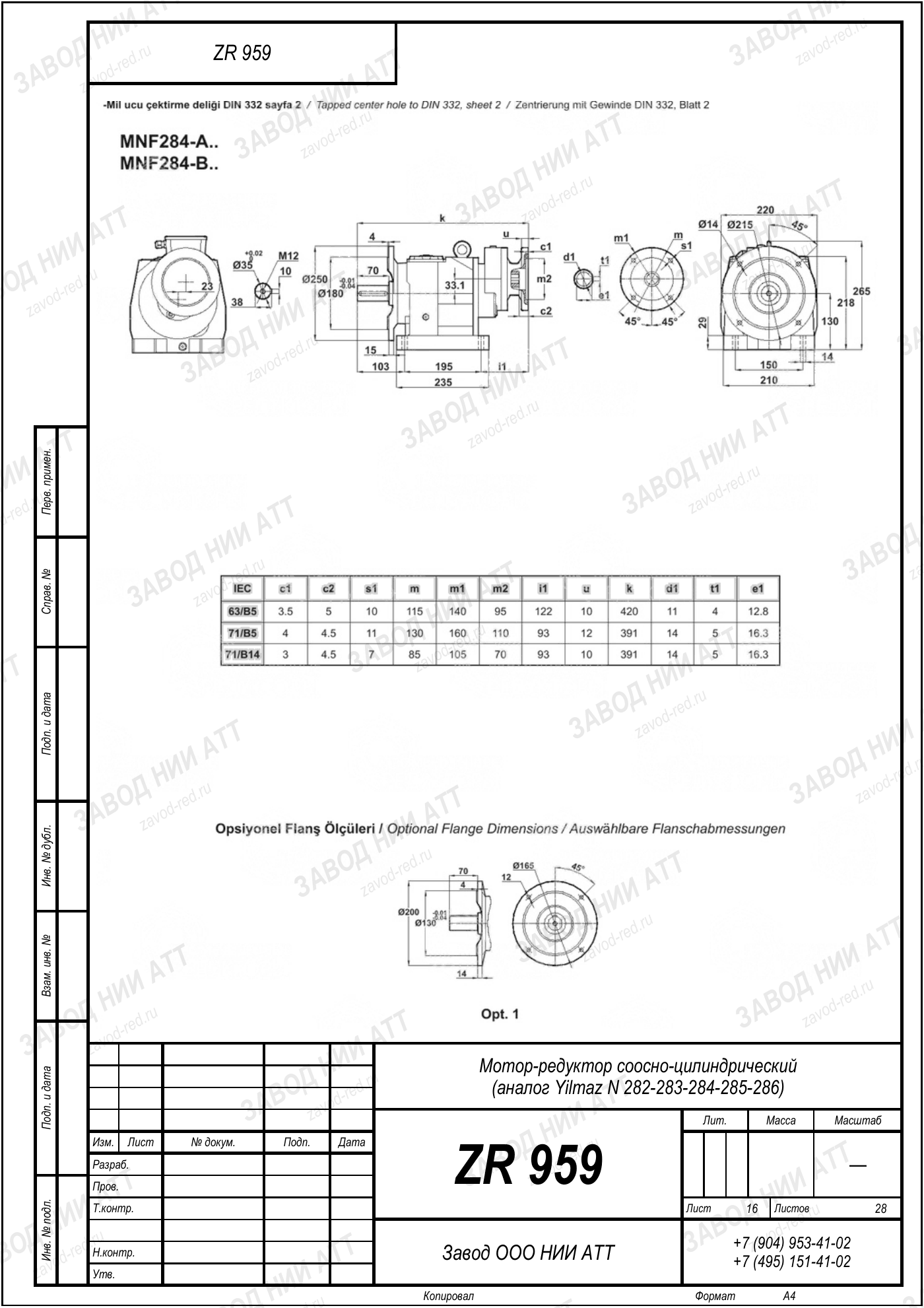

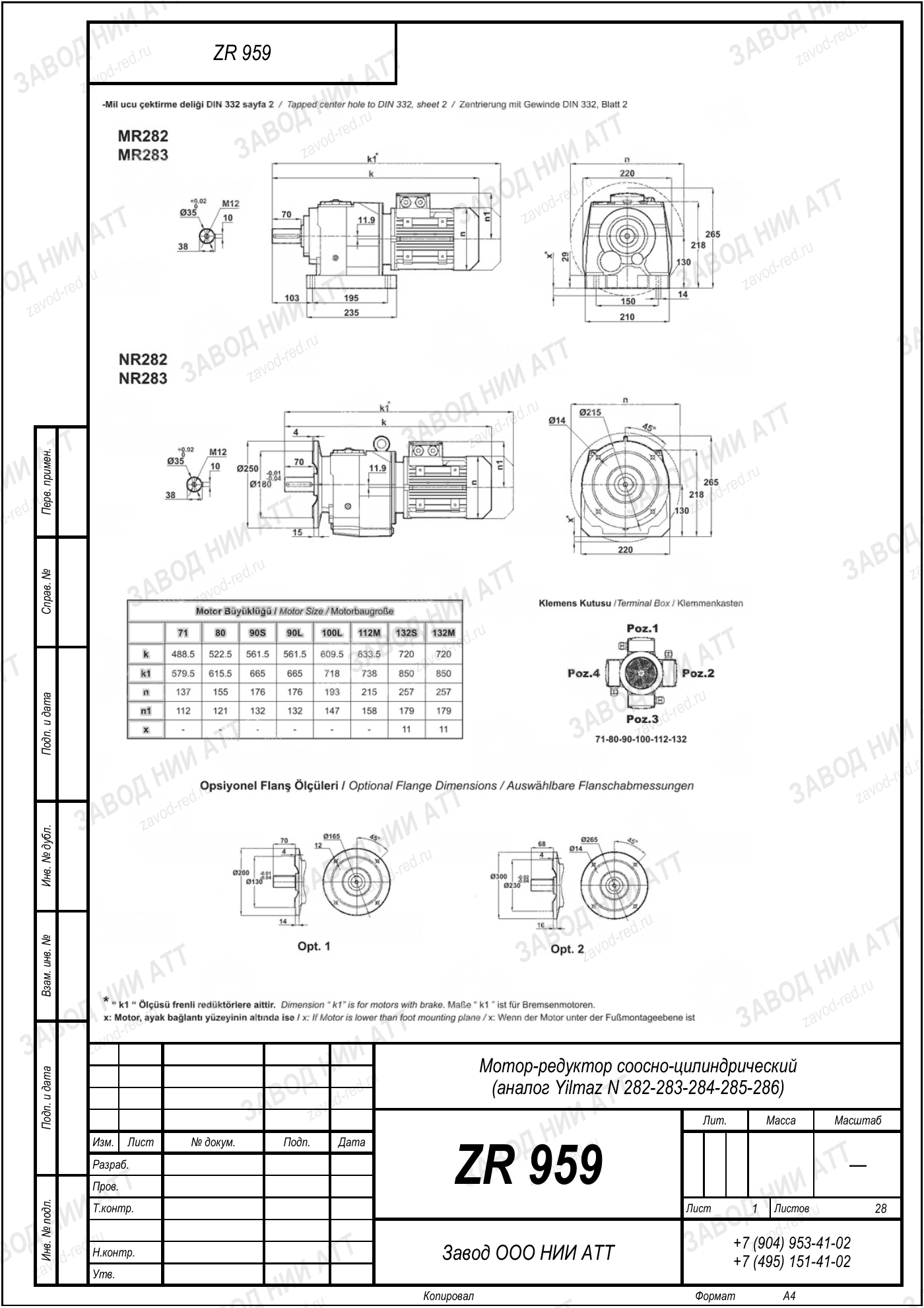

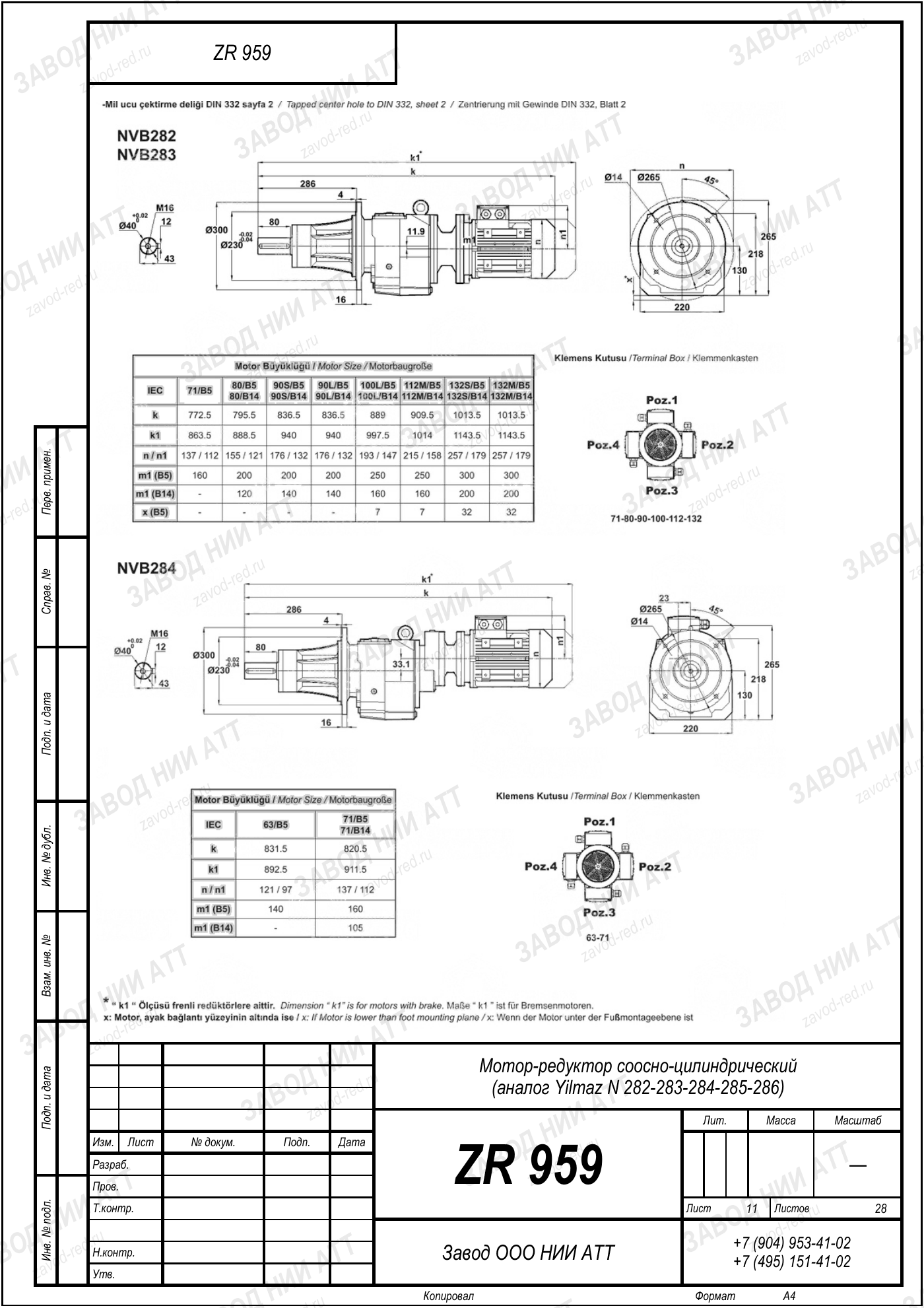

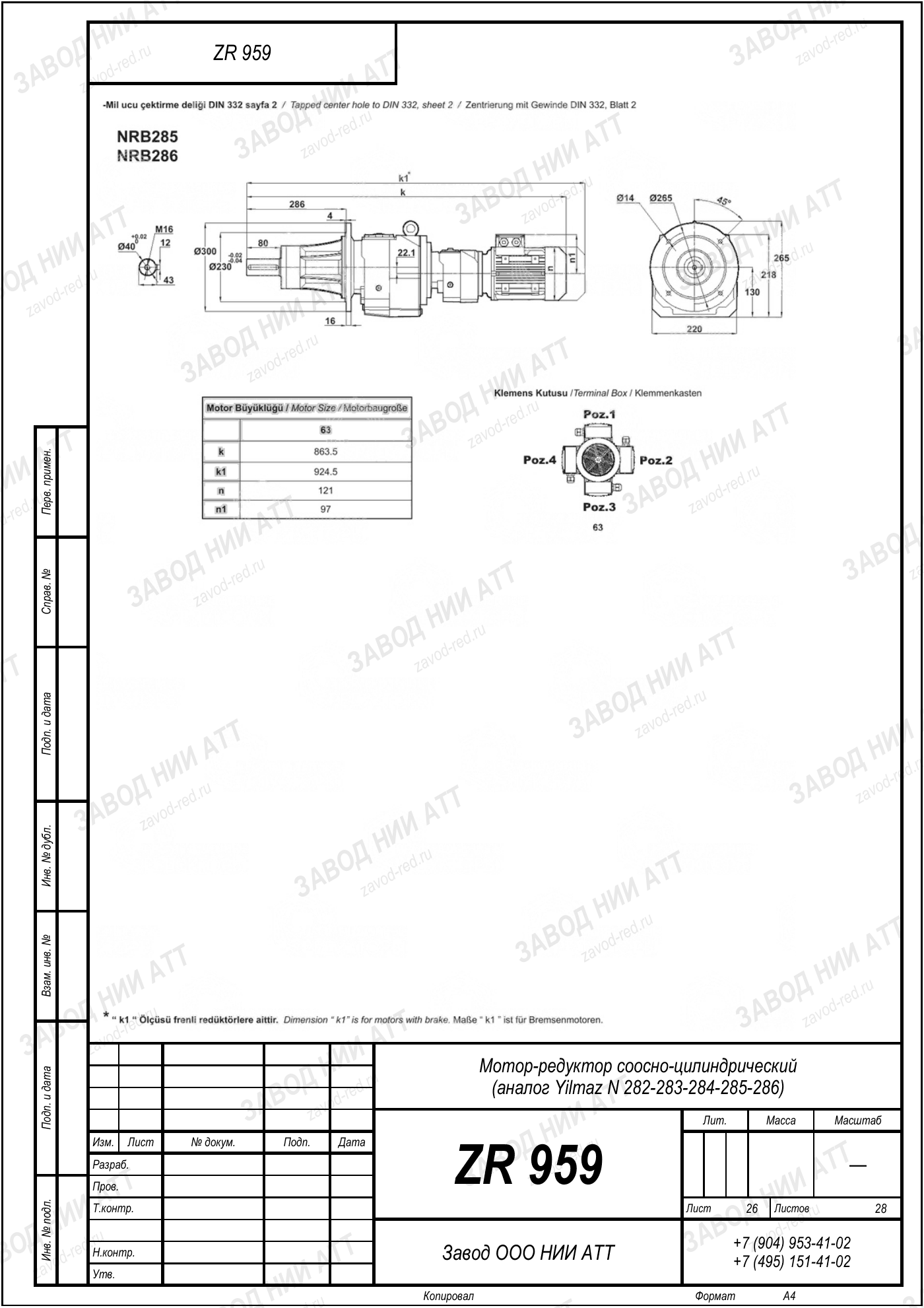

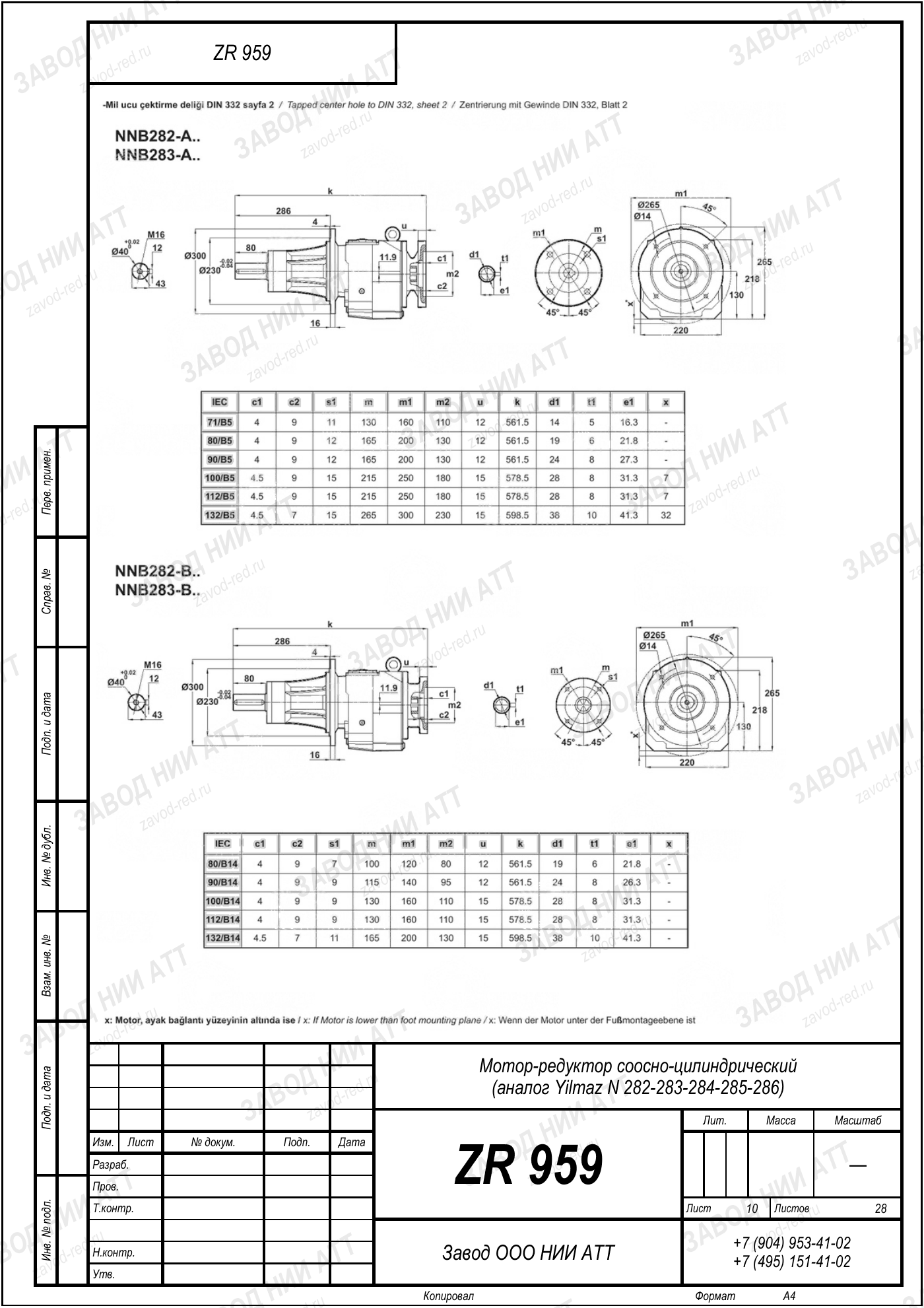

Габаритный и присоединительный чертёж модели Yilmaz N 282/283/284/285/286 — нажмите на лист, чтобы увеличить. Листов: 28. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Yilmaz N 282/283/284/285/286 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | N | задаёт тип передачи — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 282/283/284/285/286 | габарит корпуса и присоединительные размеры |
| Тот же типоразмер | D 282, M 282 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 6077 — отсюда 1 об/мин на выходе, и мощность двигателя 0,37 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Замена по нашему каталогу — ZR 959 · ПР 115. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Замена по нашему каталогу — ZR 959 · ПР 115. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 282 у производителя есть обозначения D 282, M 282 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: D282, M282. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 959 · ПР 115 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять Yilmaz N 282/283/284/285/286, сверьте четыре числа: по ним позиция и определяется.
Чтобы ZR 959 · ПР 115 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
Это сверхтихоходное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
На выходном валу 1 об/мин при стандартных 1450 об/мин на входе. Передаточное 6077 — это отношение входной скорости к выходной.
Номинальный момент на выходе 14800 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 0,37 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 959 · ПР 115 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 1 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Yilmaz N 282/283/284/285/286 i=6077 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 0,37 кВт.
В ряду Yilmaz N 282/283/284/285/286 десятки исполнений, и путают их часто. Эта позиция — сверхтихоходное исполнение: 1 об/мин на выходе и момент 14800 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Табличка утеряна — пришлите фото привода и опишите машину, подберём по характеру нагрузки, а также подберёт ZR 959 · ПР 115 на замену.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz N 282/283/284/285/286 · прочие исполнения (0,12–160 кВт, i=3–6077) | ZR 959 · ПР 115 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
