Позиция Yilmaz N 172/173 i=480,29 с двигателем 0,12 кВт относится к сверхтихоходное исполнениям ряда: 3 об/мин при моменте 380 Н·м. На таких оборотах привод работает как силовой узел, а не как передача скорости.
Обороты подходят для медленных поворотных механизмов и тяжёлых шиберов. Момент здесь высокий — рабочий диапазон для нагруженных конвейеров, норий и подъёмников; слабым звеном обычно оказывается вал самой машины, а не редуктора.
Что даёт эта позиция на машине. При 3 об/мин и моменте 380 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,06 м/с при тяговом усилии 1900 Н; через шкив ⌀160 мм на выходной вал придёт около 4750 Н радиальной нагрузки. 0,12 кВт на 380 В — это примерно 0,5 А в рабочем режиме, посадка — фланец IEC 63. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Оборот за 20 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Yilmaz N 172/173 идёт в 8 передаточных — крайние точки ряда 3 и 6077. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=1325,49 (1,1 об/мин), вверх — i=289,11 (5 об/мин). Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Эту позицию закрываем двумя путями: поставкой оригинала Yilmaz N 172/173 и нашим ZR 939 · ПР 113 с теми же присоединительными размерами.

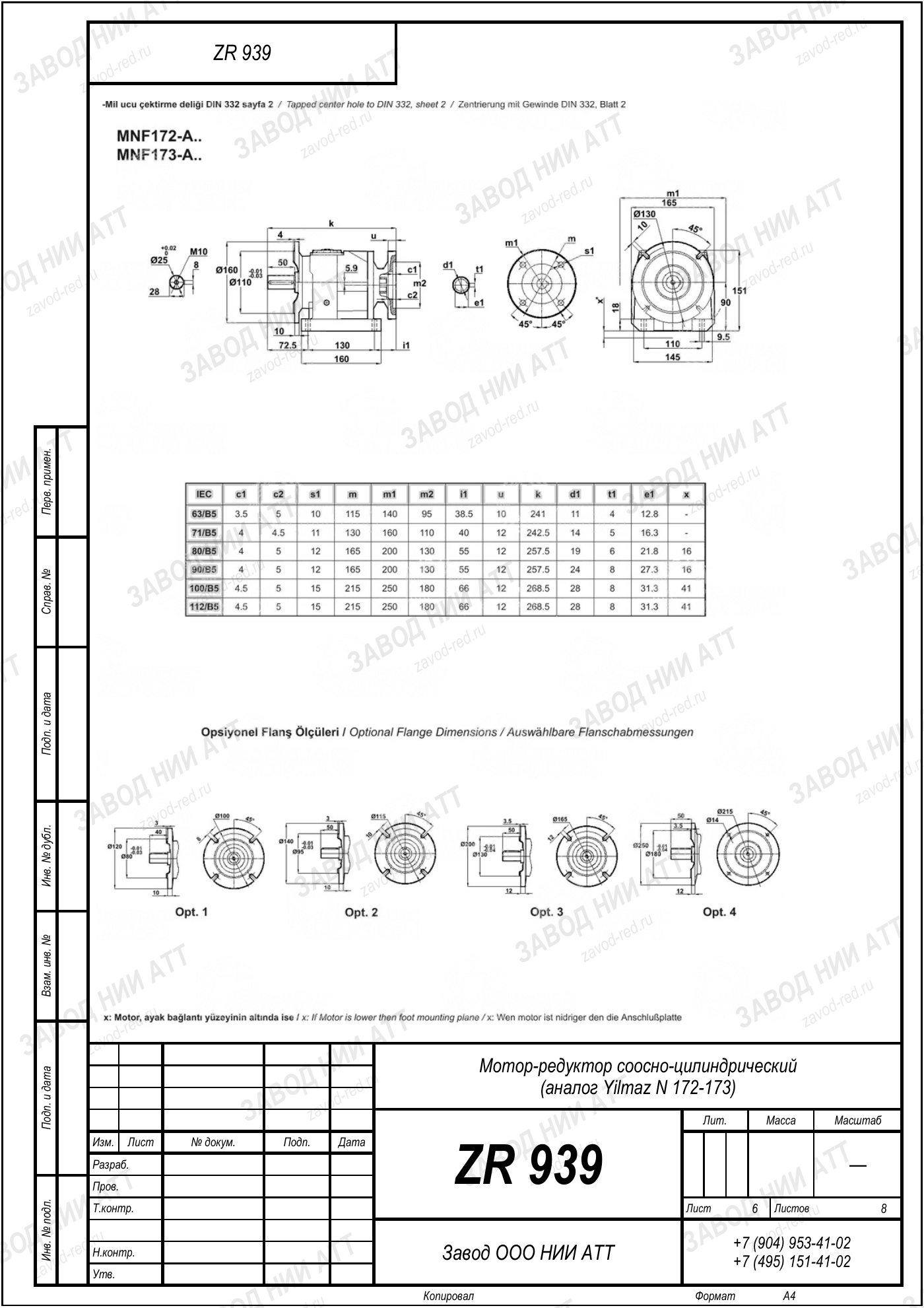

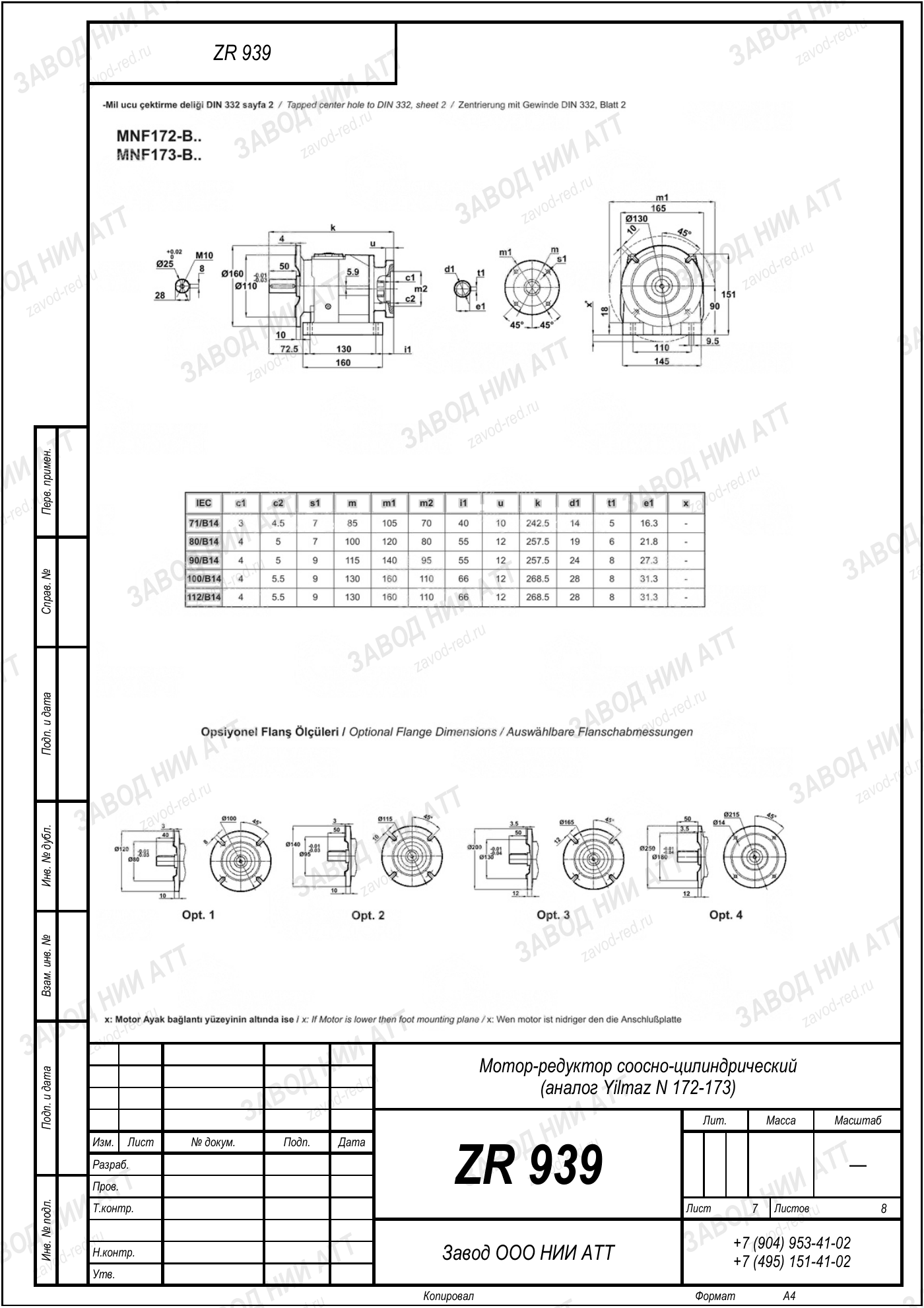

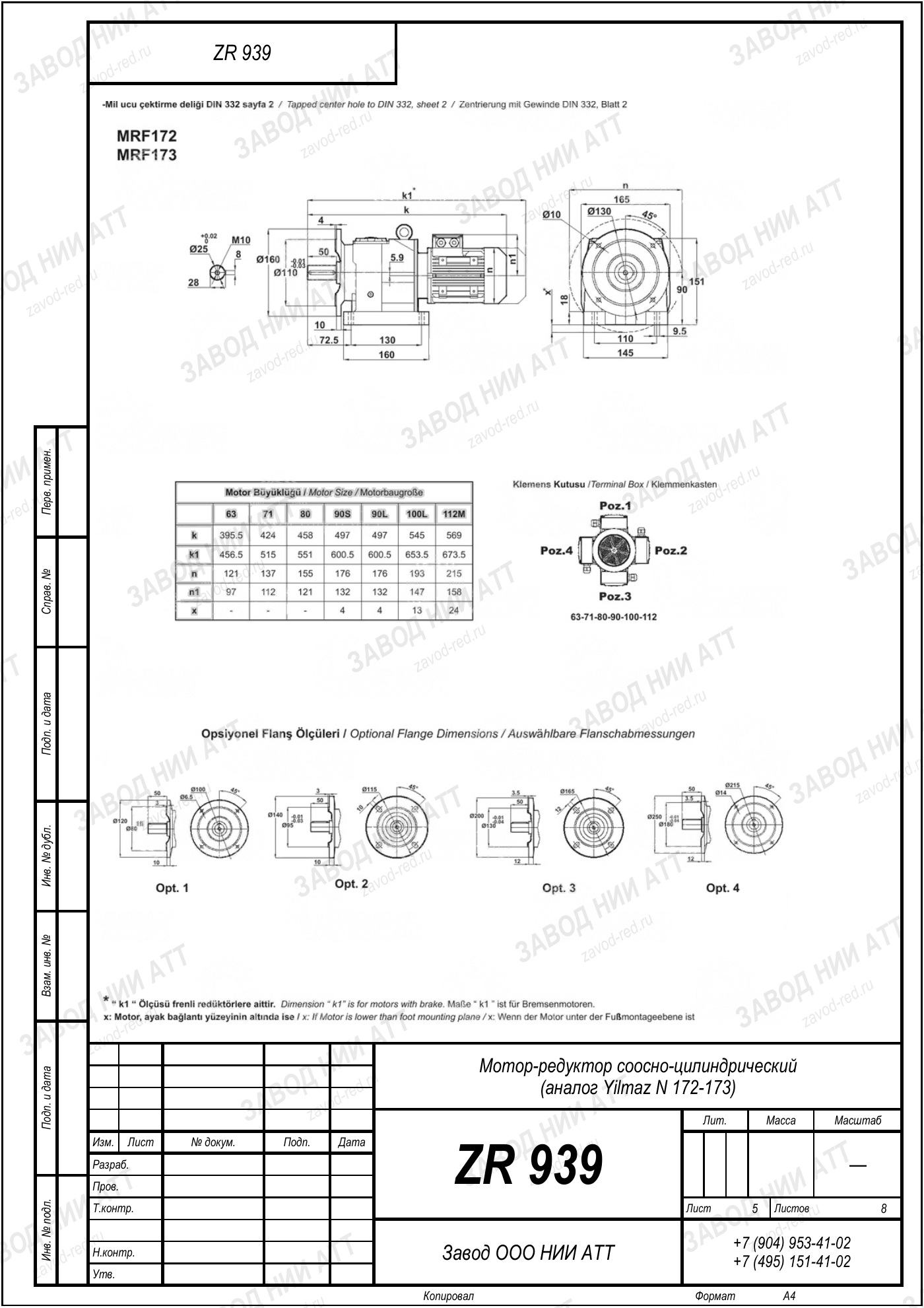

Габаритный и присоединительный чертёж модели Yilmaz N 172/173 — нажмите на лист, чтобы увеличить. Листов: 8. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Yilmaz N 172/173 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | N | показывает, какая передача внутри корпуса — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 172/173 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Тот же типоразмер | M 172, D 172 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 480,29 — отсюда 3 об/мин на выходе, и мощность двигателя 0,12 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Этой позиции отвечает ZR 939 · ПР 113 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 172 у производителя есть обозначения M 172, D 172 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: M172, D172. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 939 · ПР 113 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У Yilmaz N 172/173 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
ZR 939 · ПР 113 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
На сверхмалых оборотах масло не разбрызгивается как надо: проверьте уровень и при длительной работе — необходимость принудительной смазки.
Нормы нагрева и вибрации завязаны на обороты, поэтому сверхтихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 3 об/мин при стандартных 1450 об/мин на входе. Передаточное 480,29 — это отношение входной скорости к выходной.
Номинальный момент на выходе 380 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 0,12 кВт — пришлите данные, посчитаем.
Наложите чертёж ZR 939 · ПР 113 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 3 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Внешне позиции Yilmaz N 172/173 не различить: разница внутри, в передаче. Эта позиция — сверхтихоходное исполнение: 3 об/мин на выходе и момент 380 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 939 · ПР 113.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz N 172/173 · прочие исполнения (0,12–160 кВт, i=3–6077) | ZR 939 · ПР 113 |
