Yilmaz K 873/ 874/ 875/ 876 с передаточным i=104 с двигателем 5,5 кВт выдаёт 14 об/мин при моменте 3800 Н·м — тихоходное исполнение ряда. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Скорость под шнеков, мешалок густых сред, скребковых конвейеров; момент предельный — это уровень привода крупных валков и приводов с ударной нагрузкой. Оговорка: без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Чем отличается серия. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 14 об/мин и моменте 3800 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,23 м/с при тяговом усилии 24127 Н; через шкив ⌀200 мм на выходной вал придёт около 38000 Н радиальной нагрузки. 12 А при 380 В — это рабочий ток двигателя 5,5 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 132. Время 4,3 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Не подошло это передаточное — в ряду Yilmaz K 873/ 874/ 875/ 876 их 9, от 12,65 до 150,41. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=150 (9,7 об/мин), вверх — i=91,67 (16 об/мин). Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Кроме оригинала Yilmaz K 873/ 874/ 875/ 876 предлагаем ZR 8158 · ПР 3115 — тот же габарит и крепление, срок поставки короче.

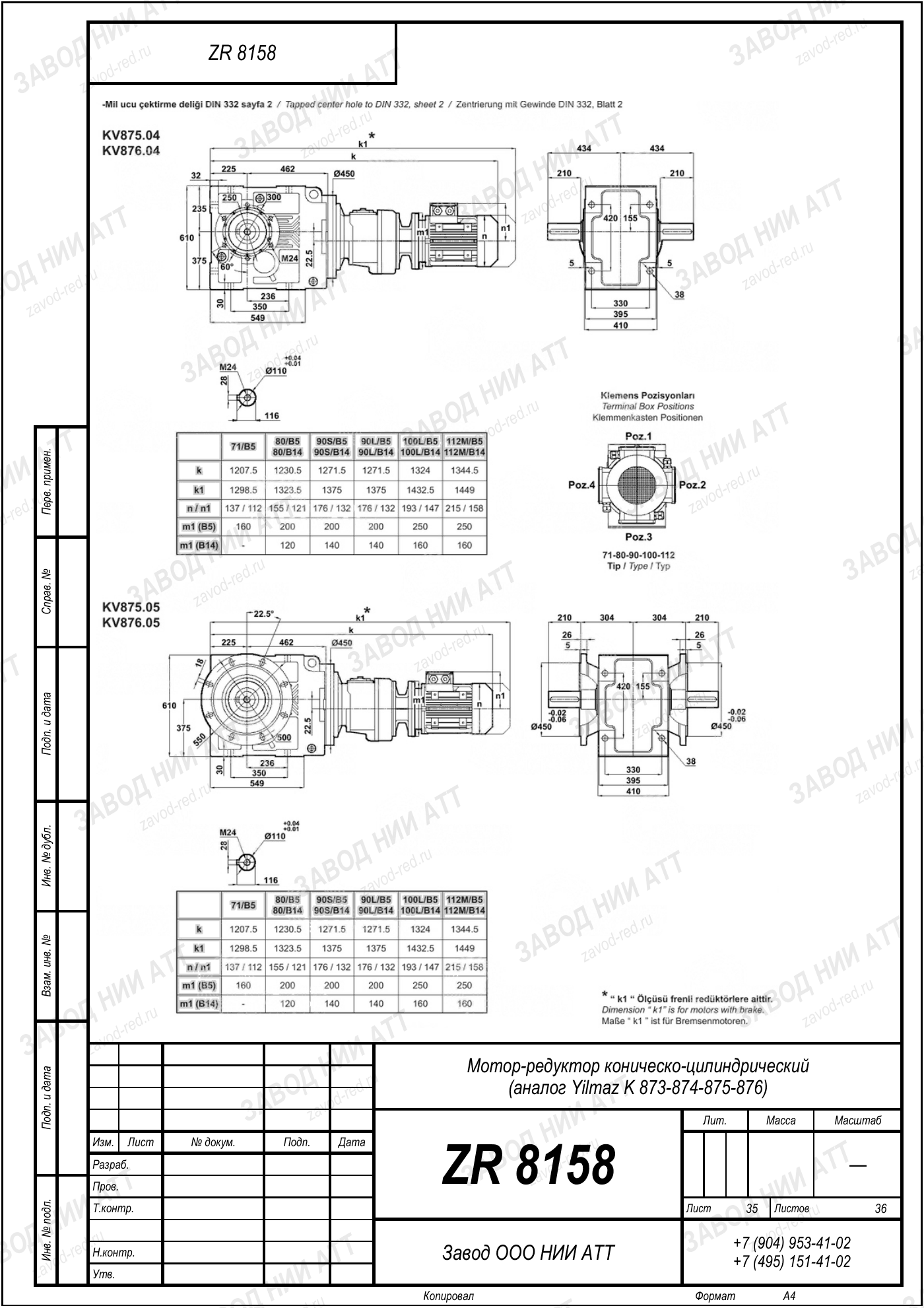

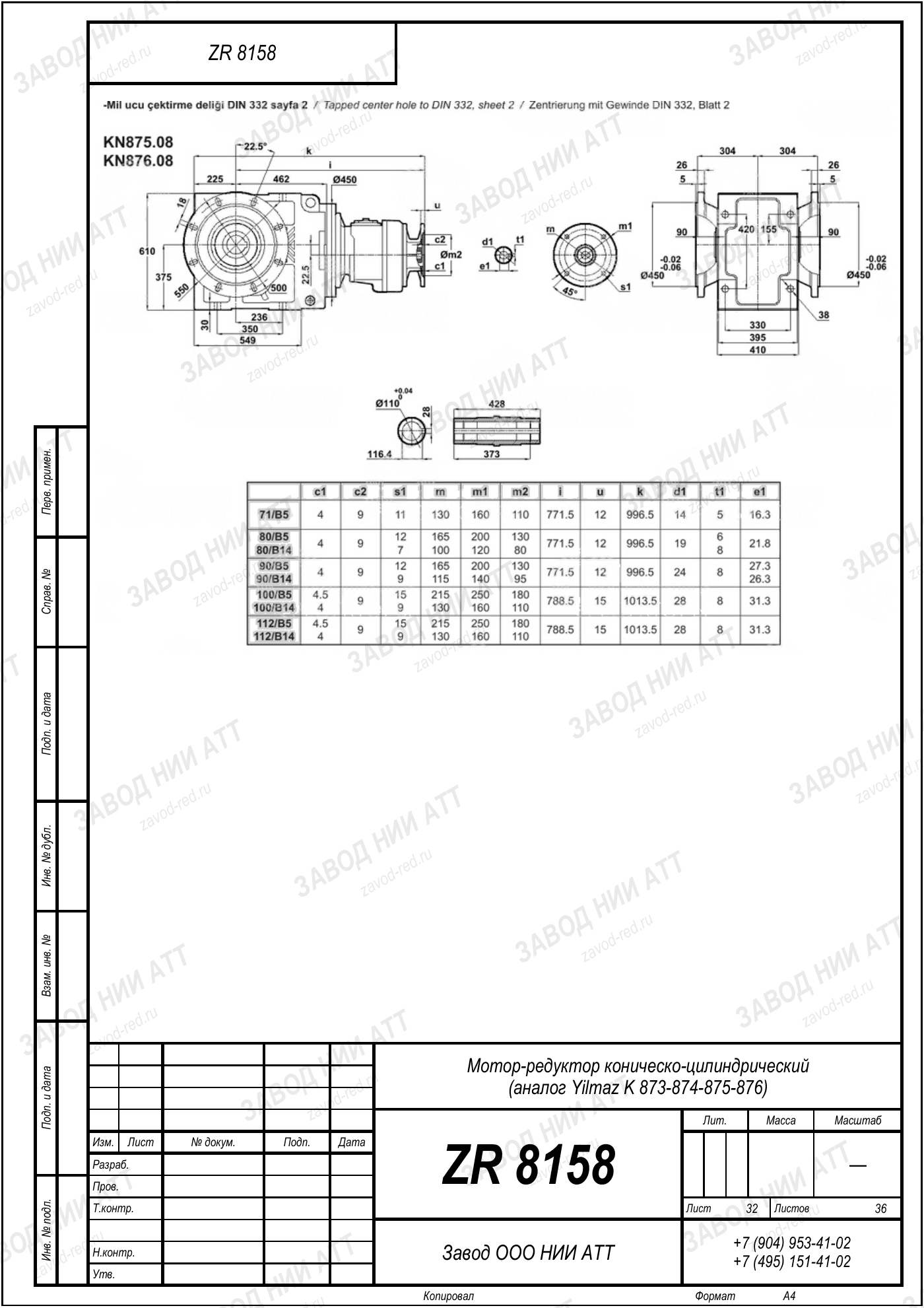

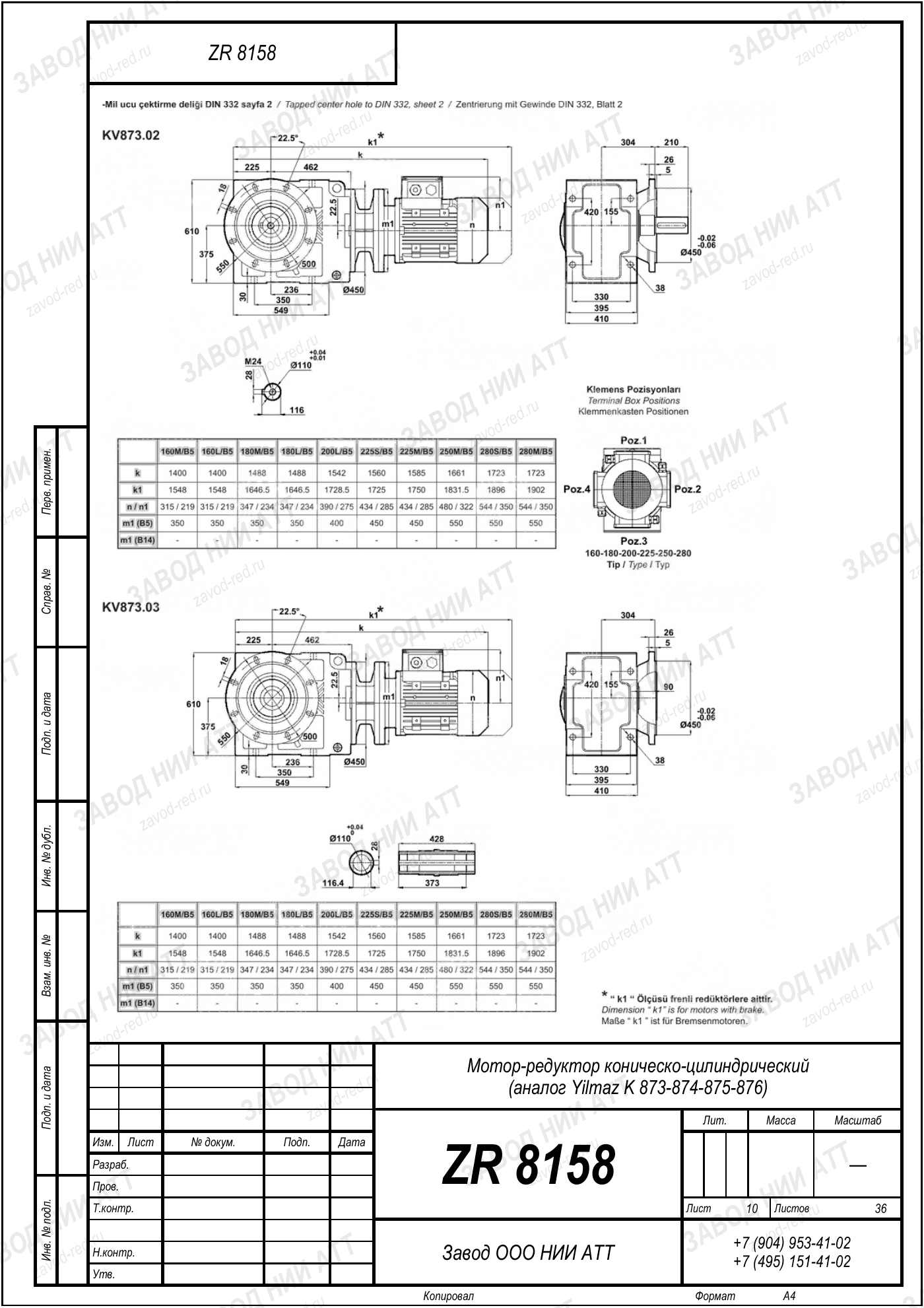

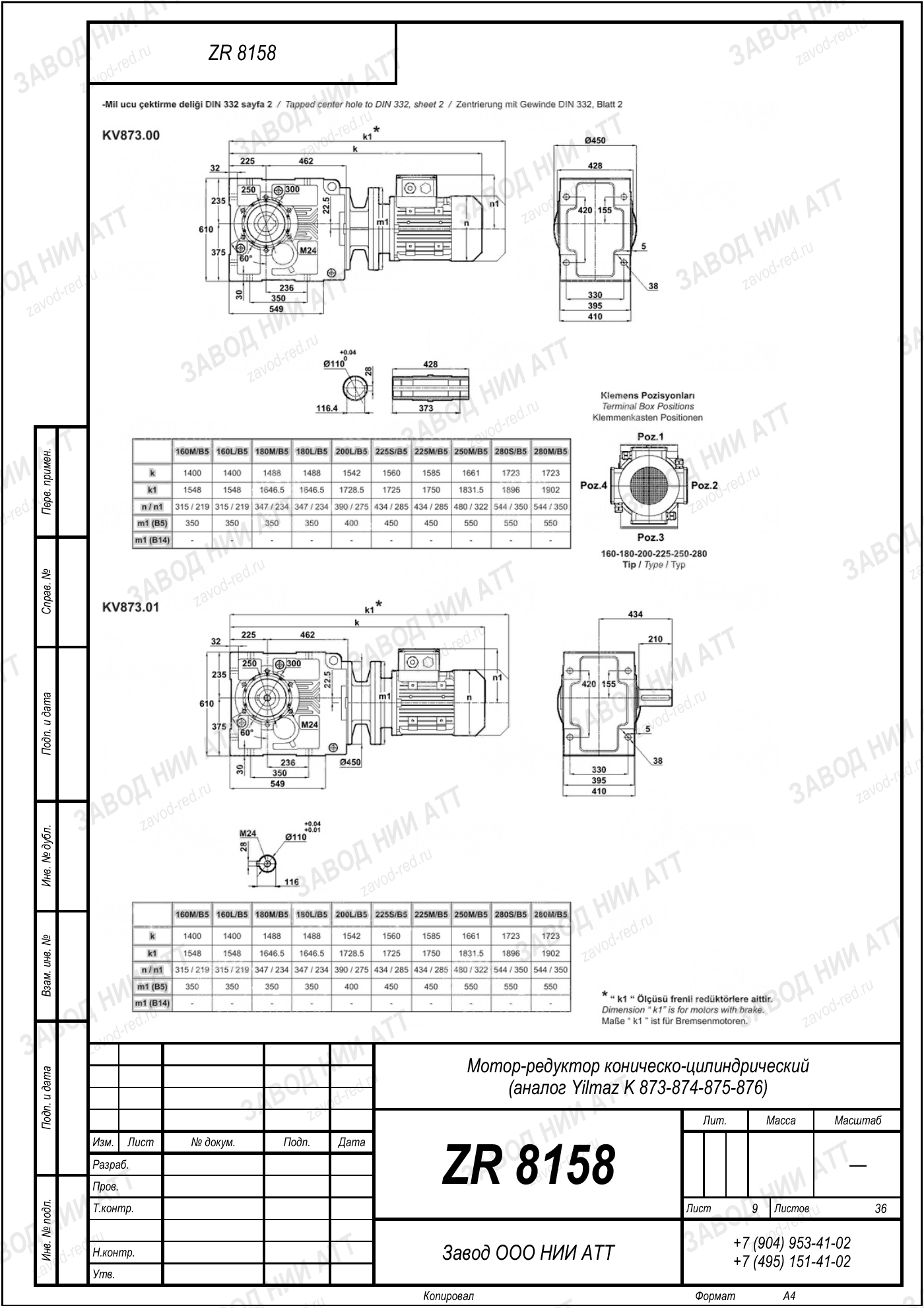

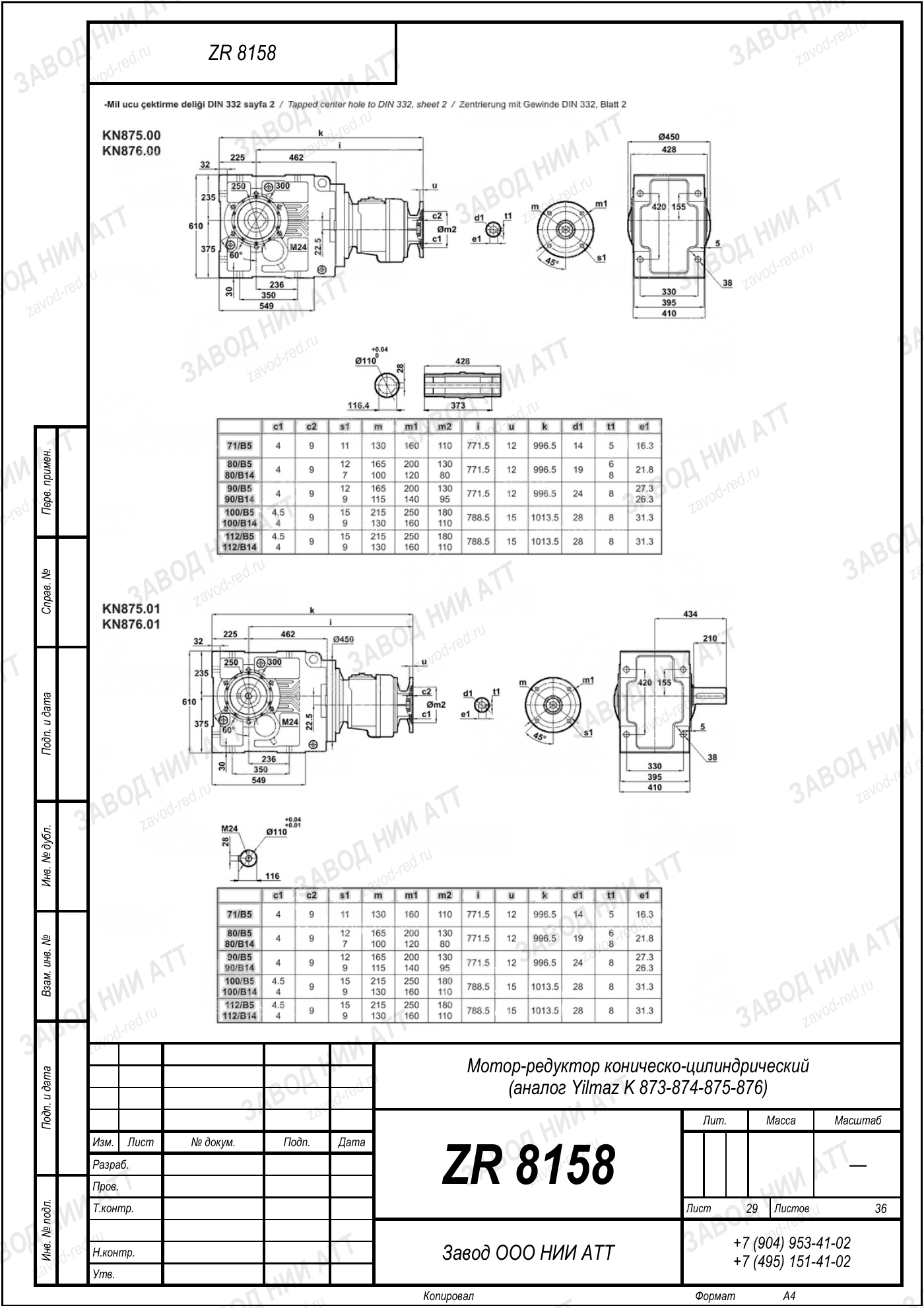

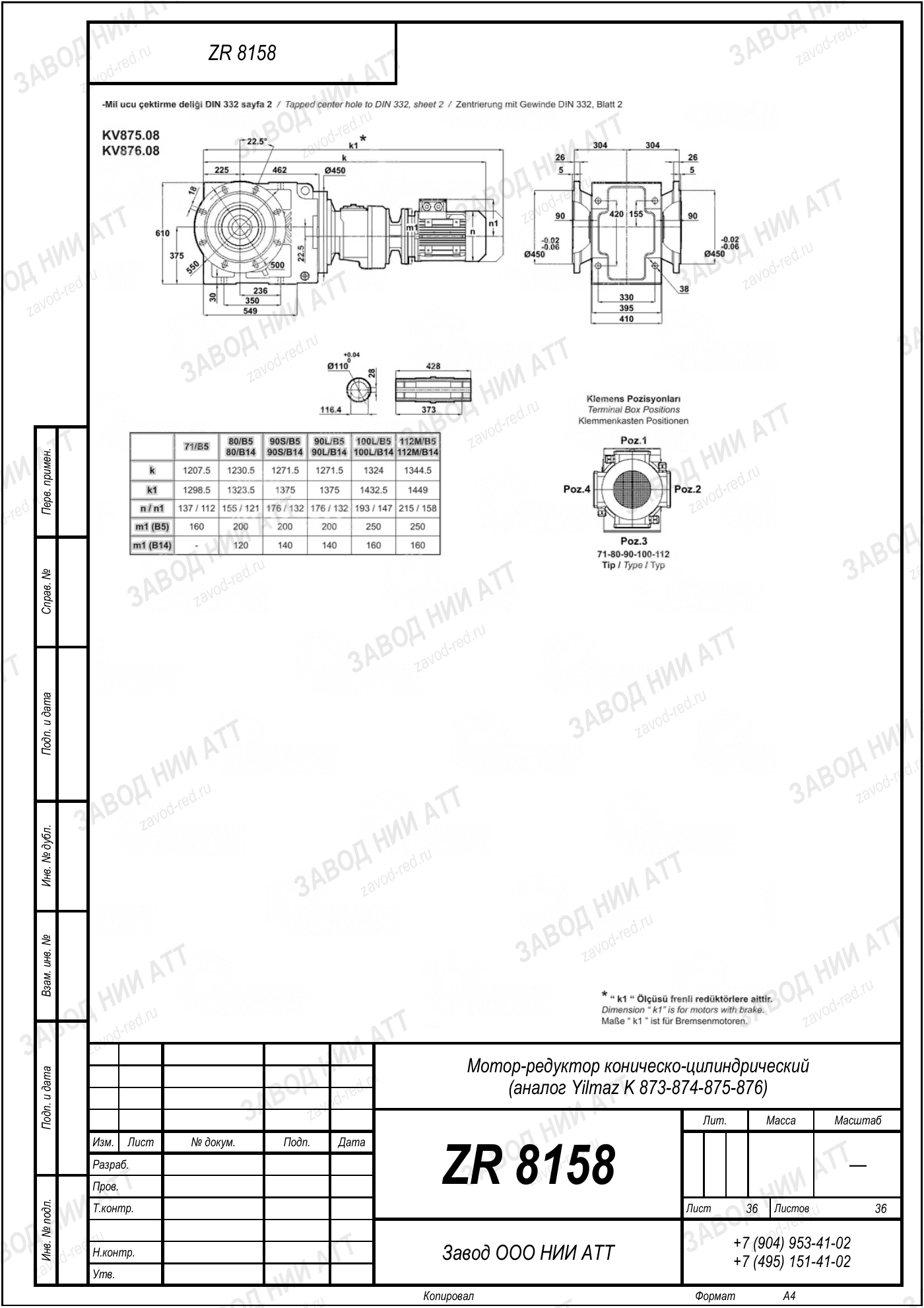

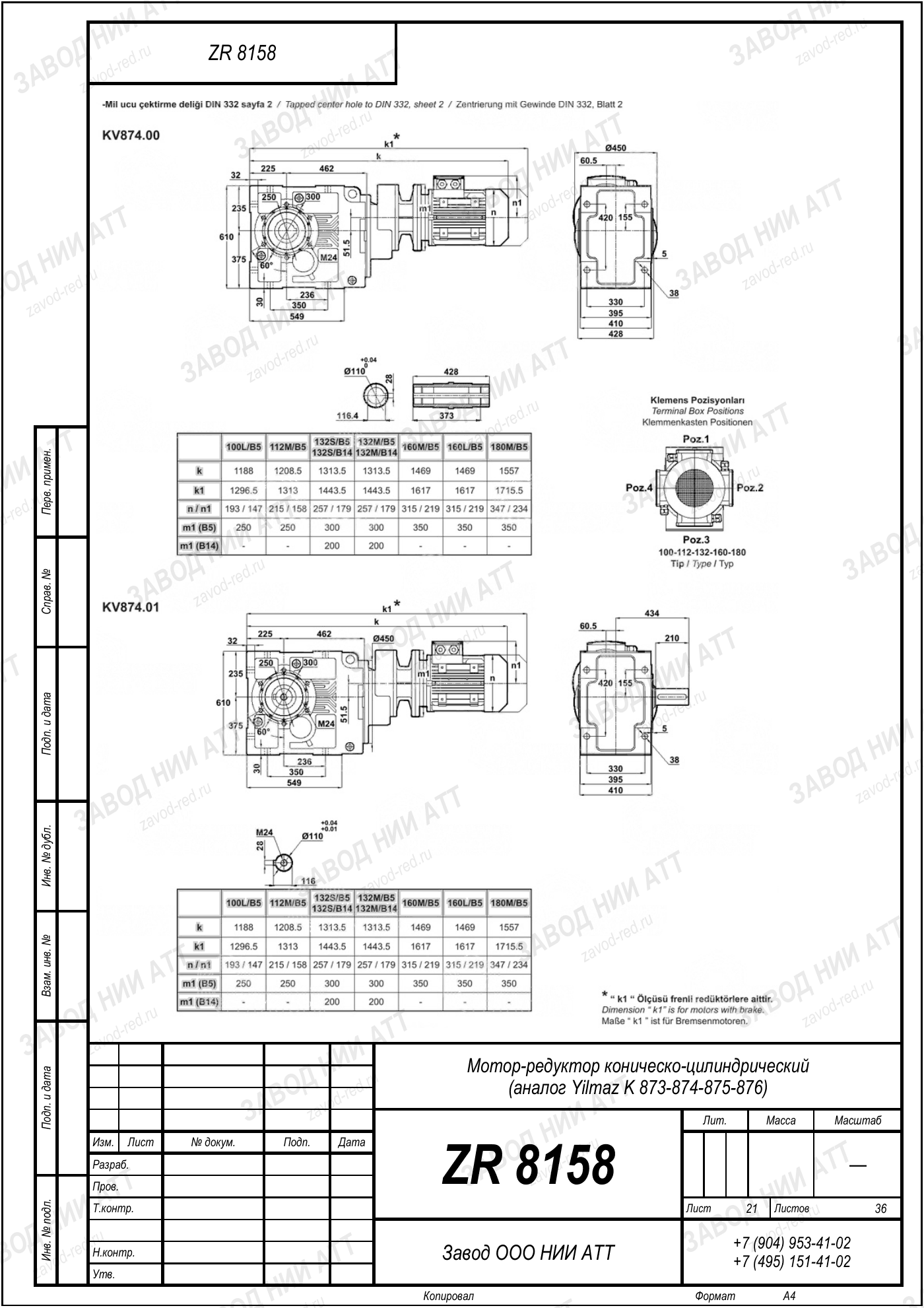

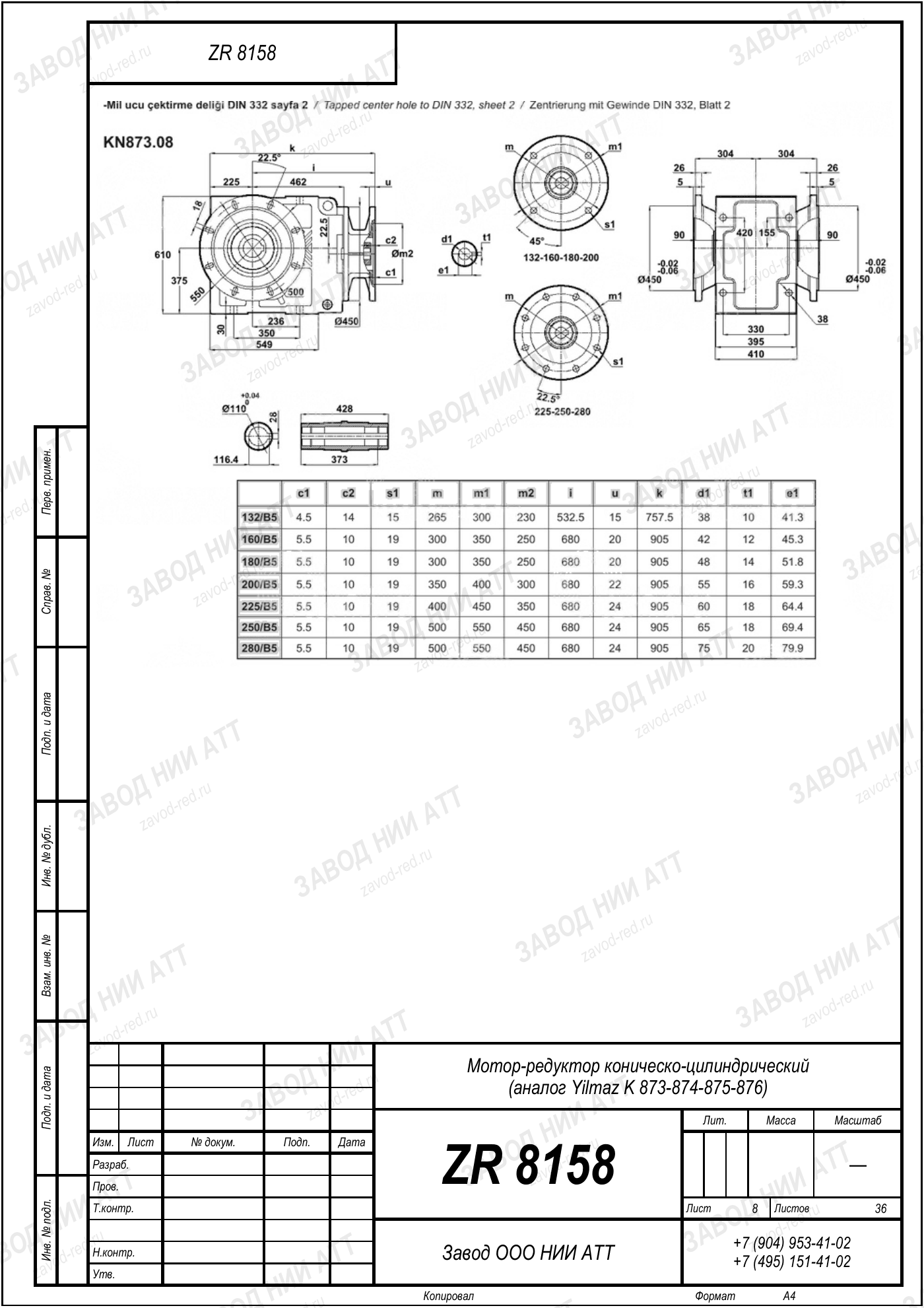

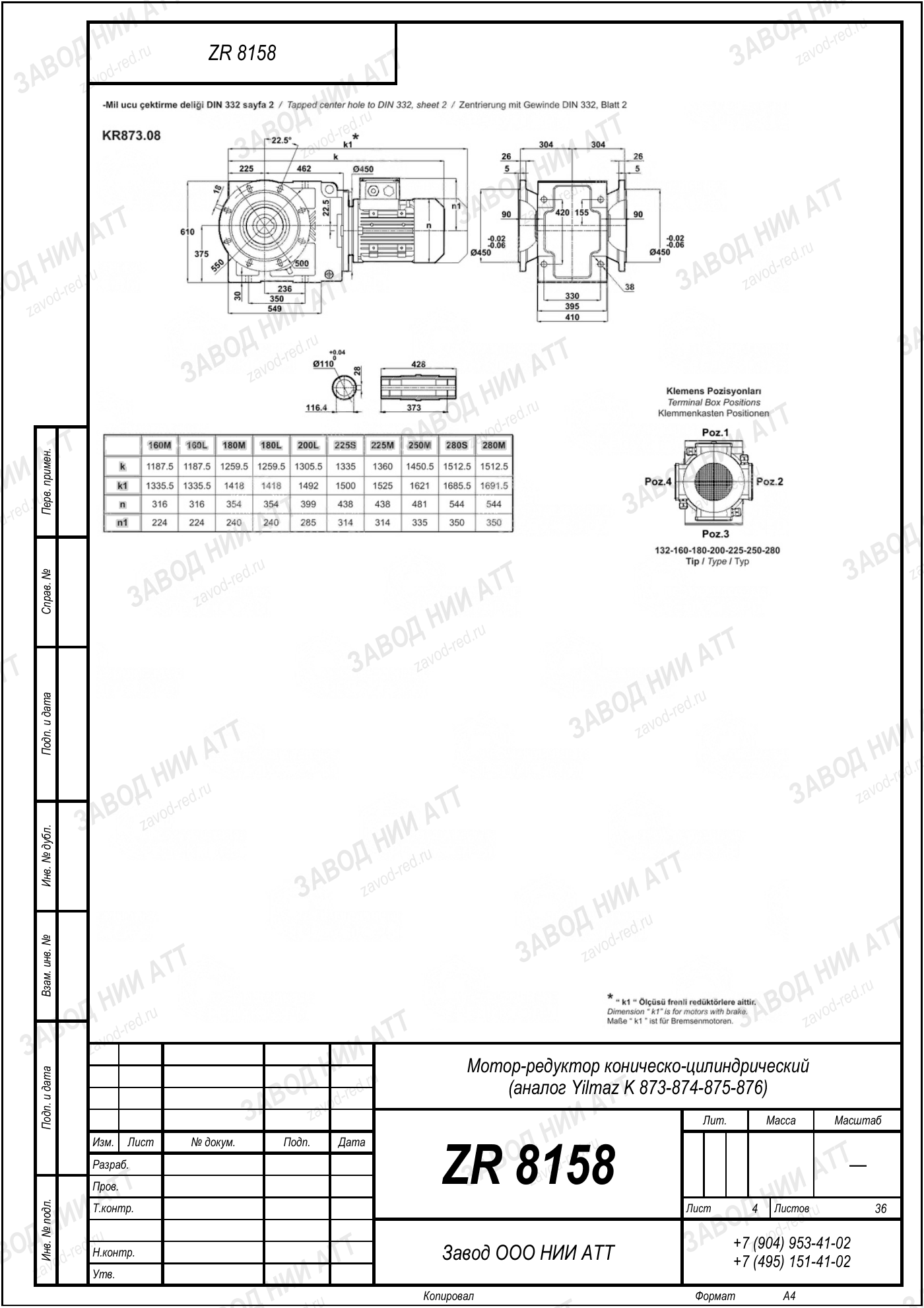

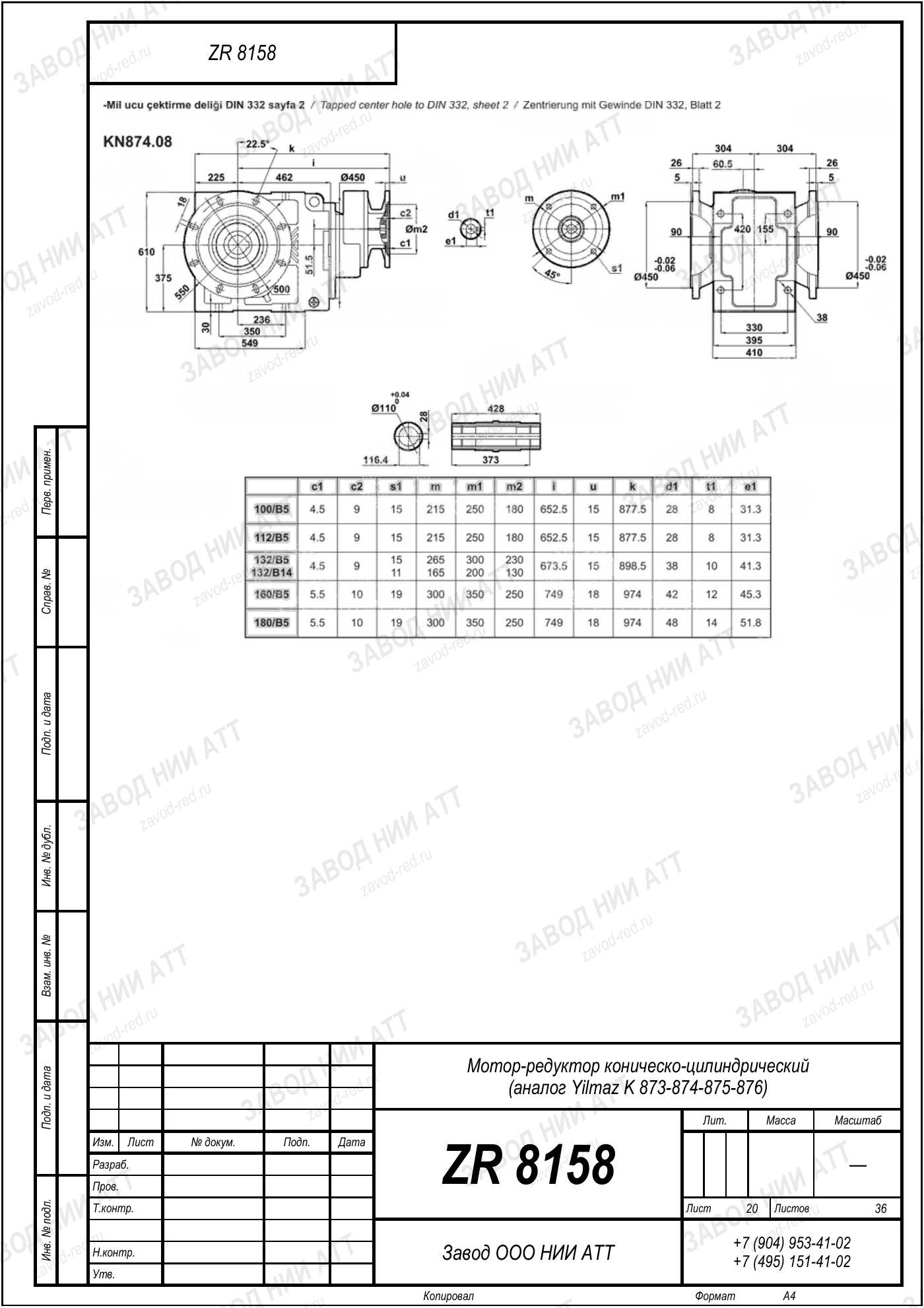

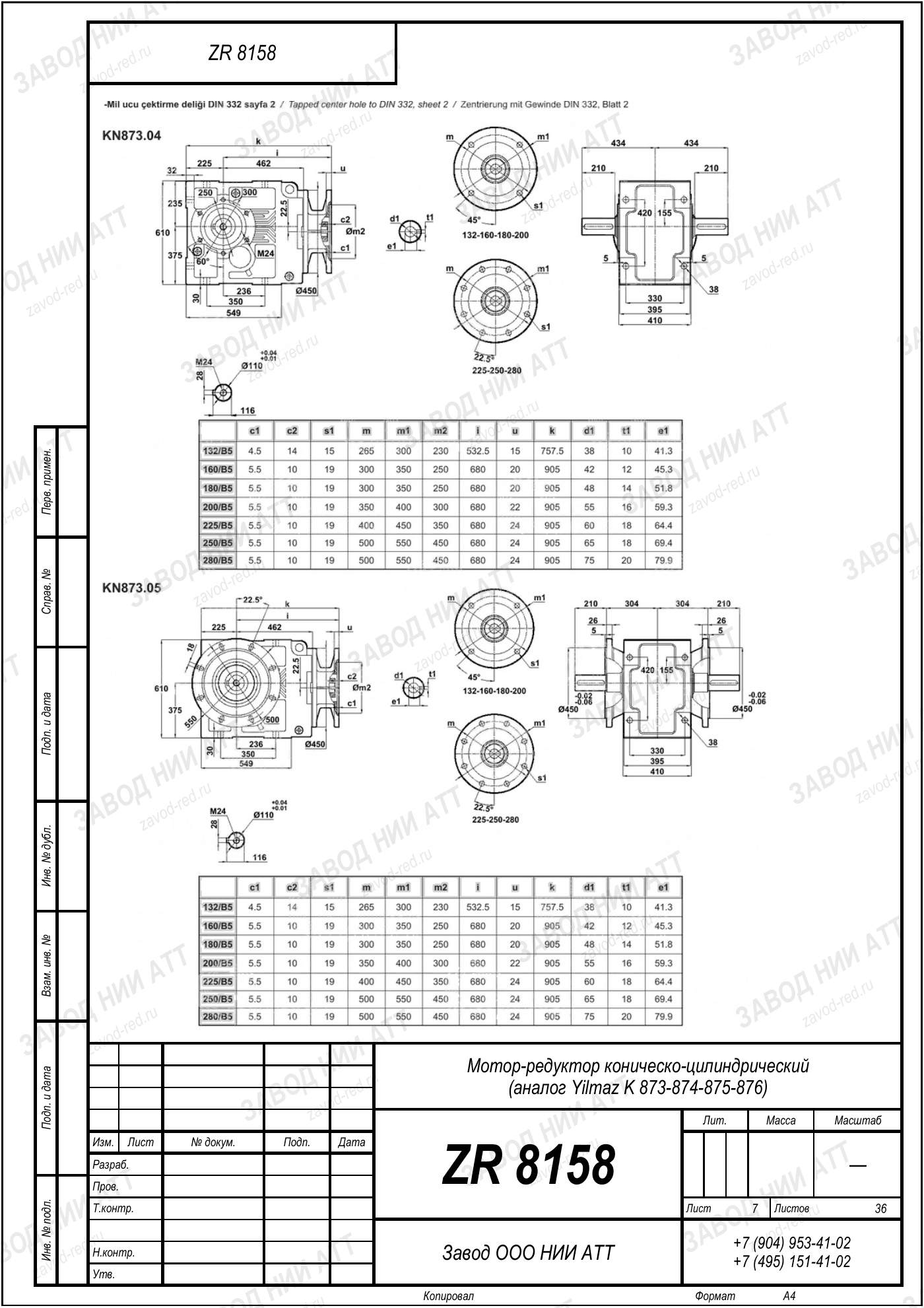

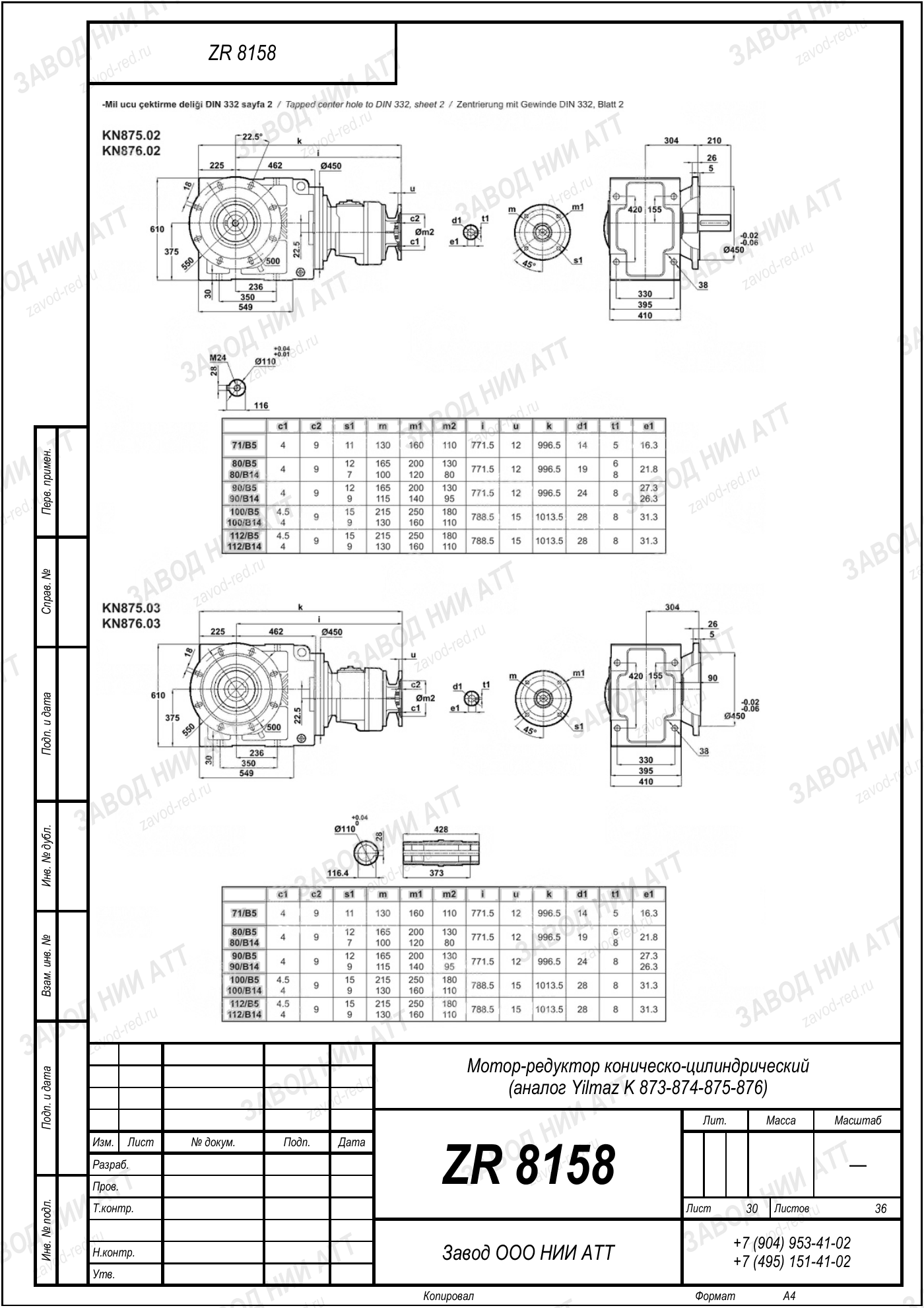

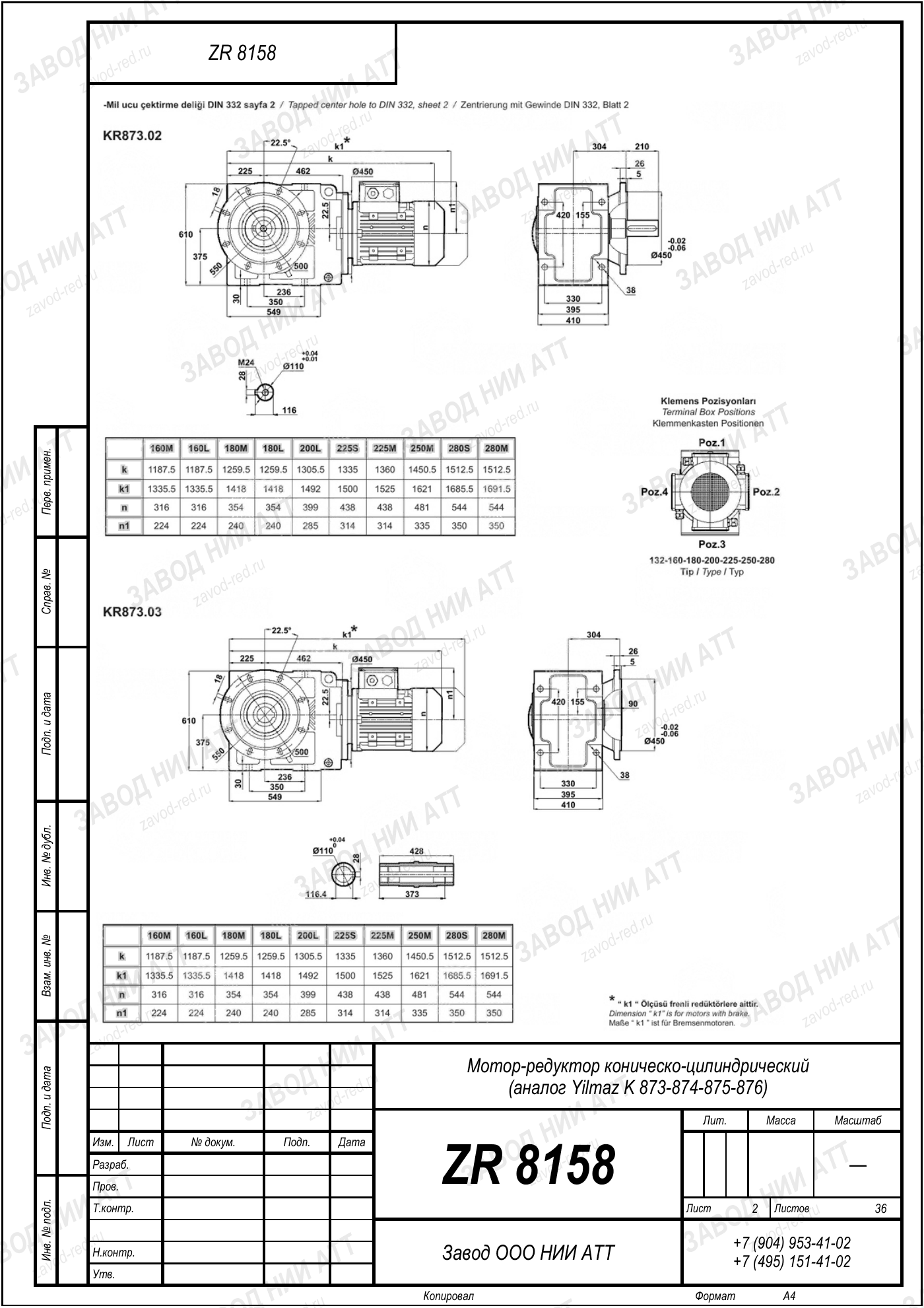

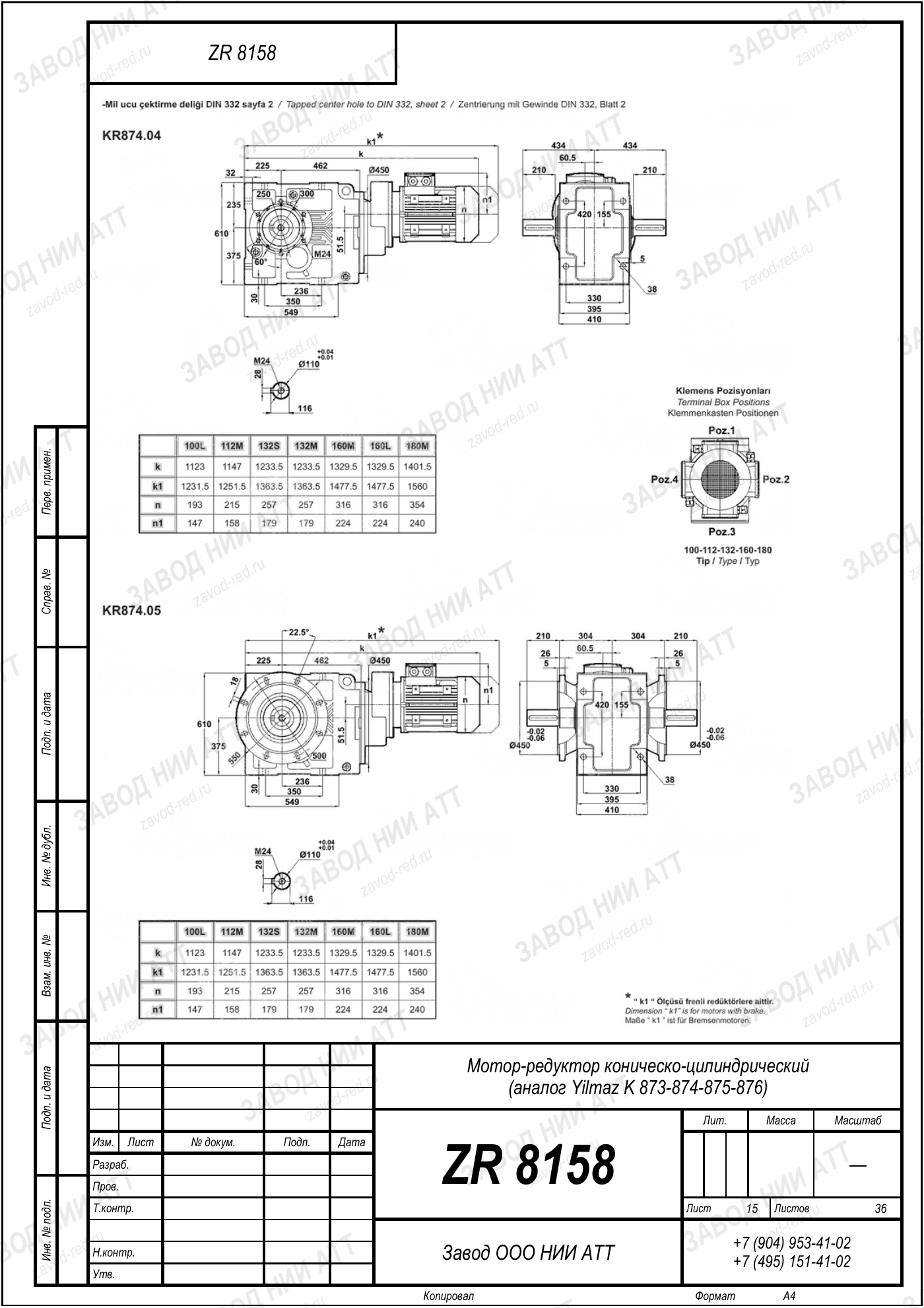

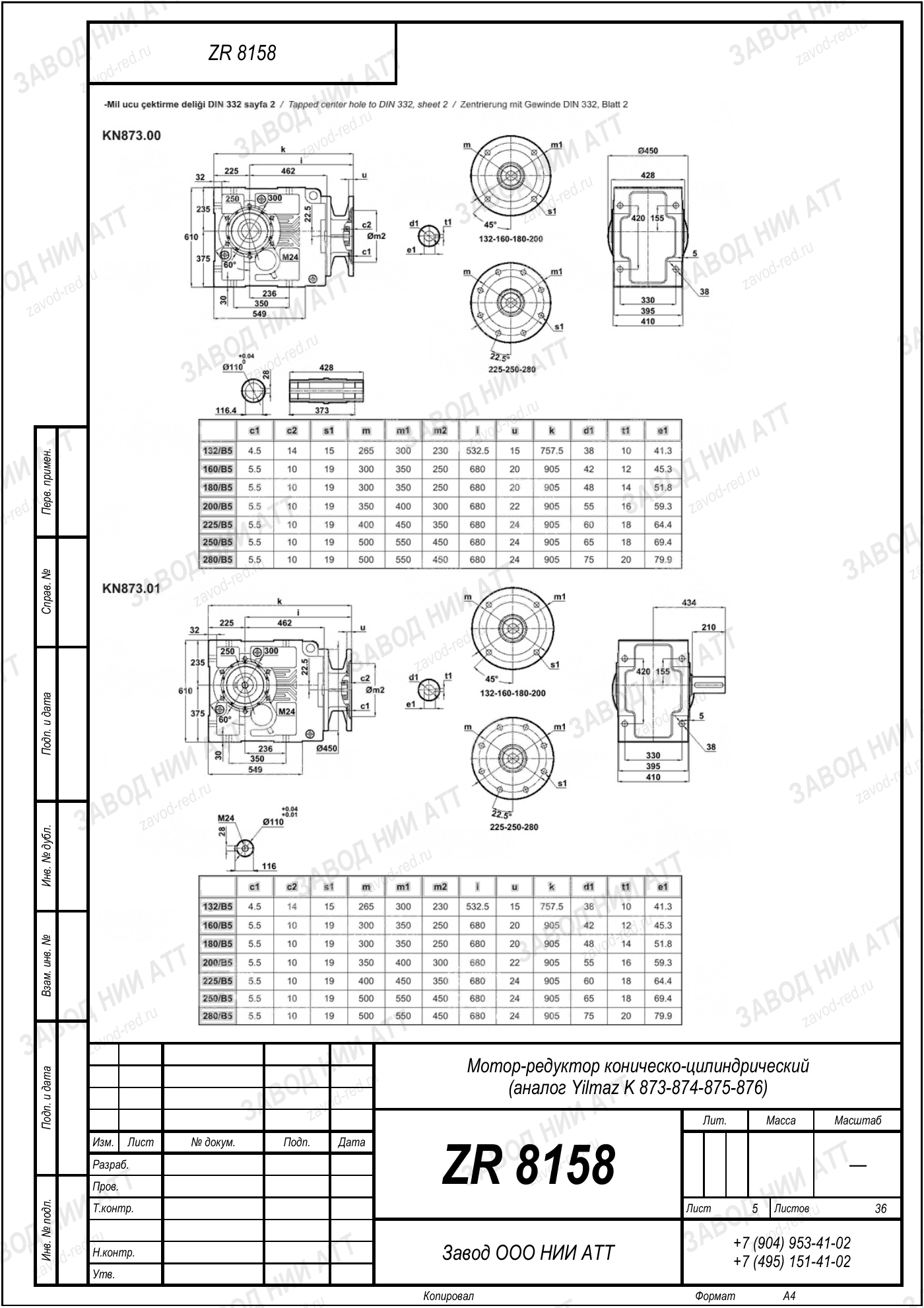

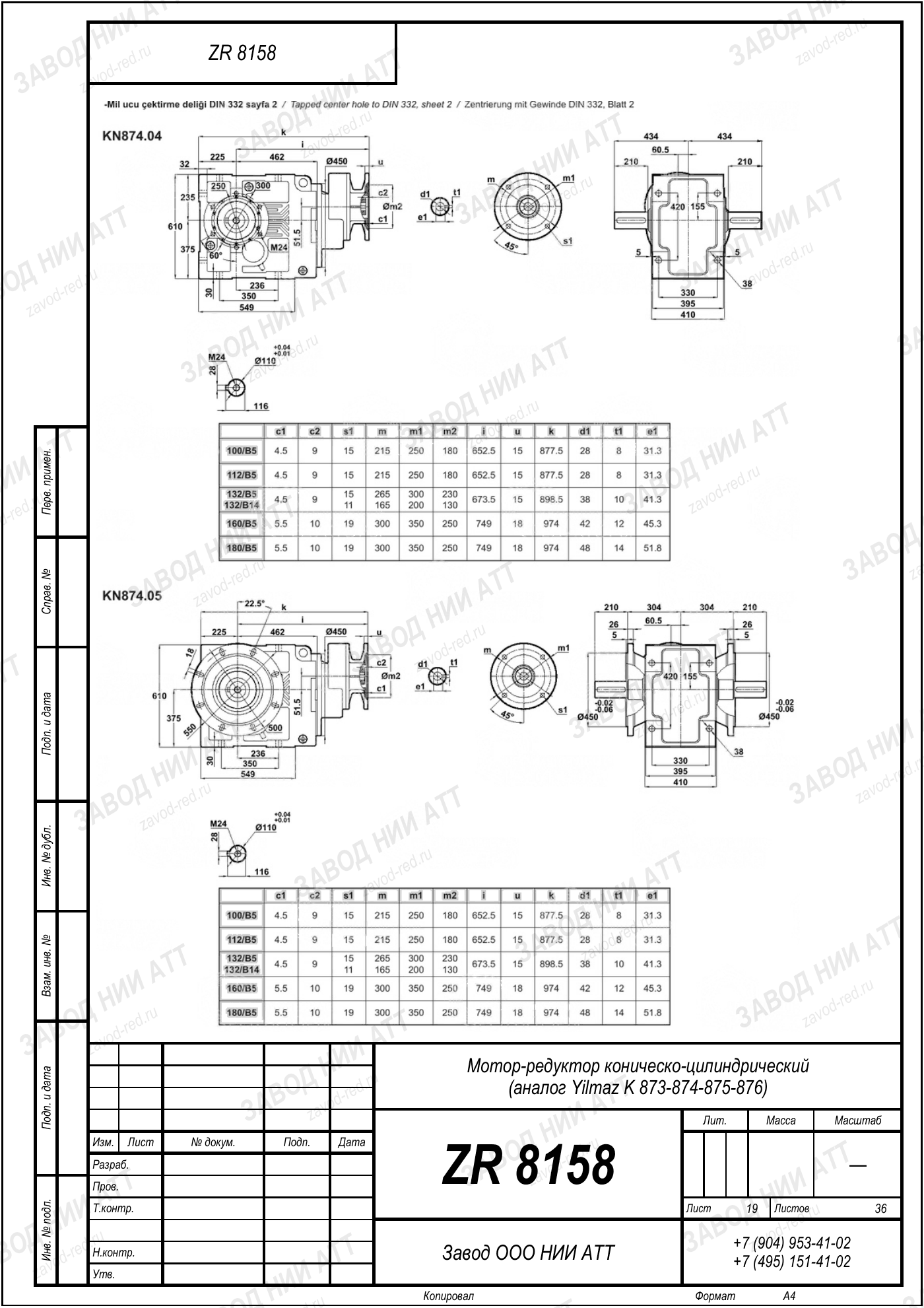

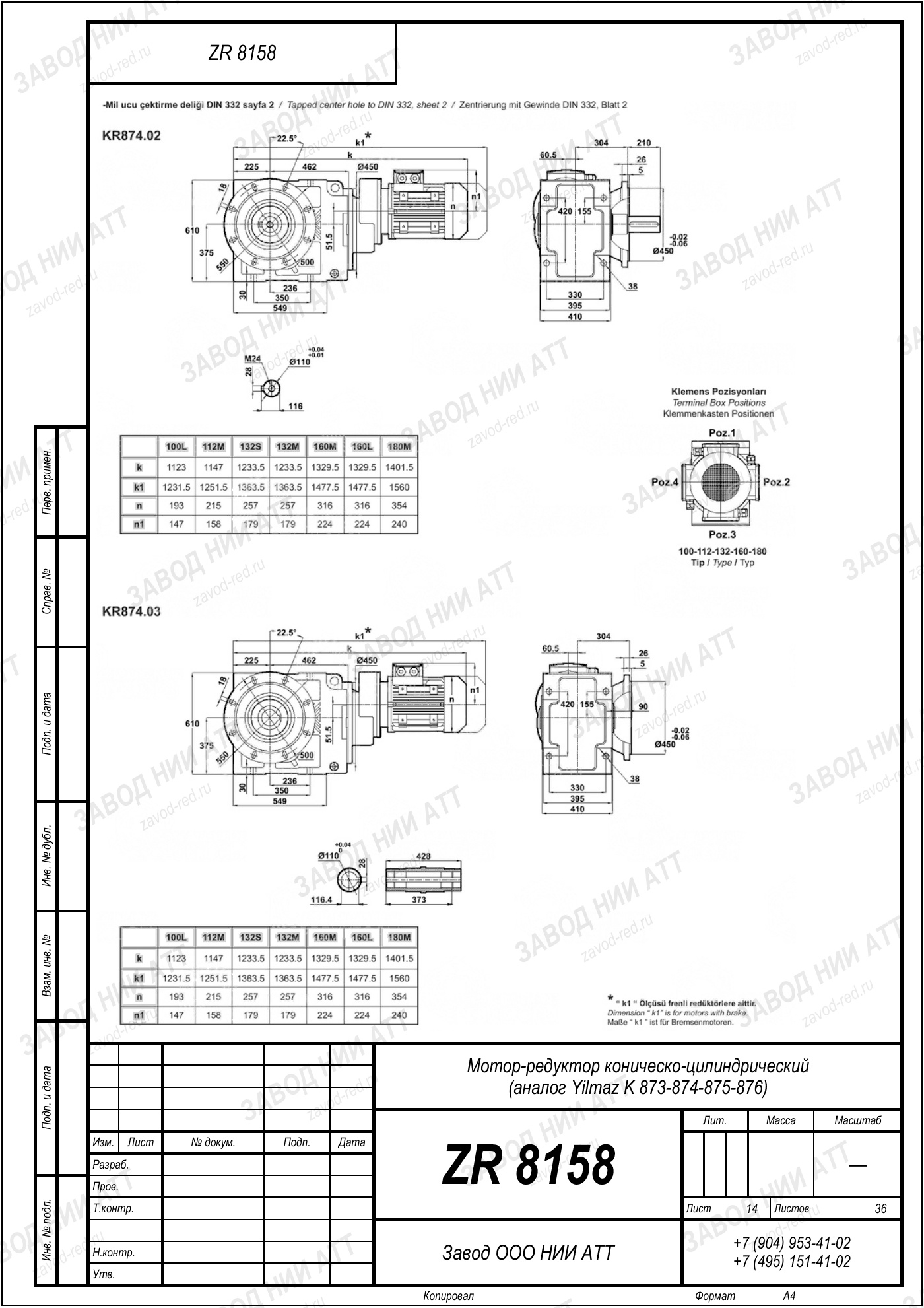

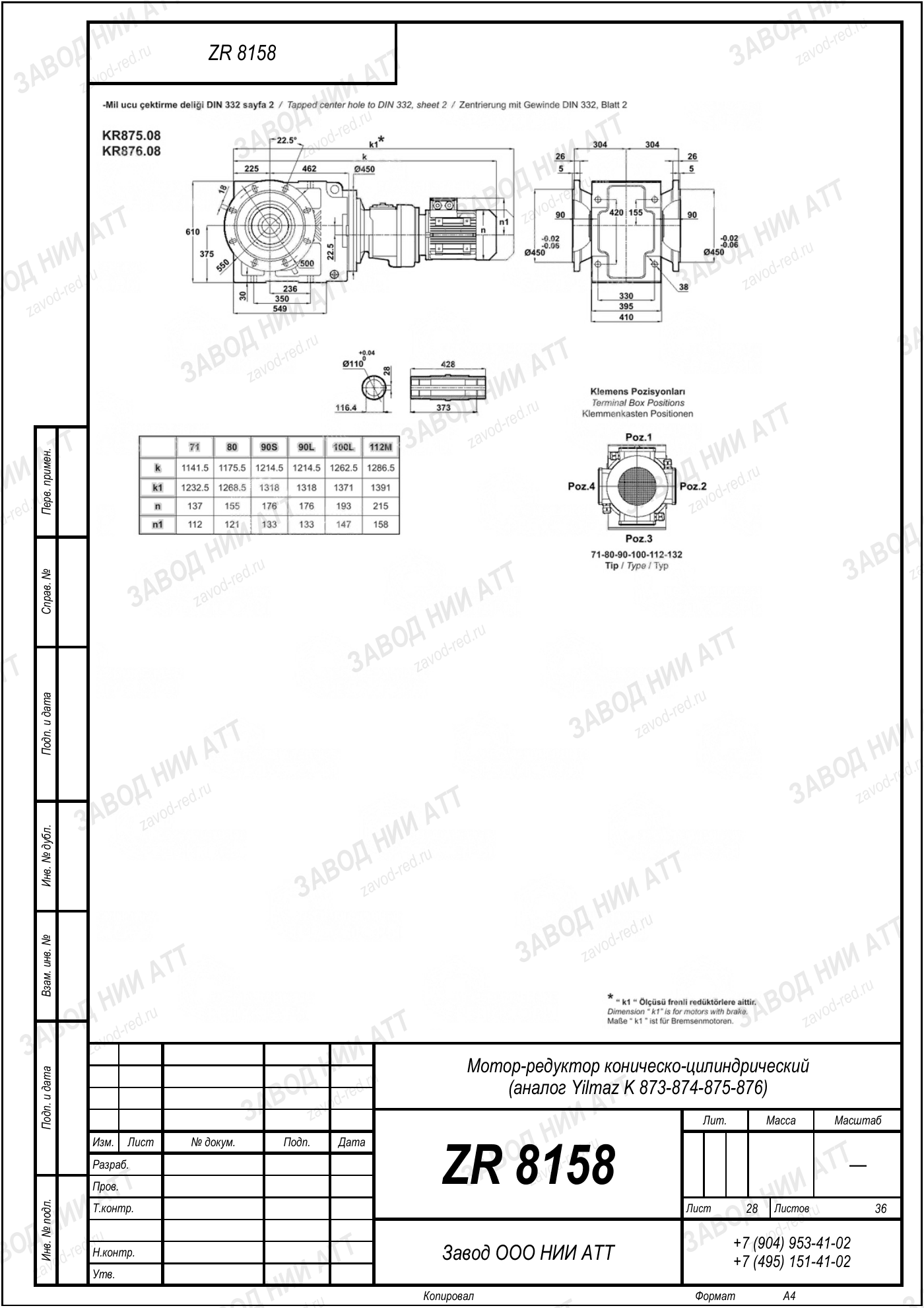

Габаритный и присоединительный чертёж модели Yilmaz K 873/ 874/ 875/ 876 — нажмите на лист, чтобы увеличить. Листов: 36. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Yilmaz K 873/ 874/ 875/ 876 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | K | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 873/ | размер корпуса, от которого зависят посадочные места и предельный момент |
| Другие серии | N 872, M 872, D 872, E 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 104 — отсюда 14 об/мин на выходе, и мощность двигателя 5,5 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
По нашему ряду это ZR 8158 · ПР 3115; проверяем по четырём числам, а не по созвучию обозначений.
Рядом с этой серией производитель выпускает N 872, M 872, D 872, E 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: N872, M872, D872, E125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 8158 · ПР 3115 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Yilmaz K 873/ 874/ 875/ 876 они другие.
Подбираем ZR 8158 · ПР 3115 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
После обкатки масло меняют по конкретной позиции: исполнение тихоходное, и срок замены тут свой. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 104 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3800 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 5,5 кВт. Пришлите данные мотора — посчитаем, что получится.
Если привод встал, ставьте ZR 8158 · ПР 3115: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Ключ — передаточное число. Оно фиксирует 14 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Внешне позиции Yilmaz K 873/ 874/ 875/ 876 не различить: разница внутри, в передаче. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 3800 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 8158 · ПР 3115.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 873/ 874/ 875/ 876 · прочие исполнения (5,5–200 кВт, i=12,65–150,41) | ZR 8158 · ПР 3115 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Те же присоединительные размеры Yilmaz K 873/ 874/ 875/ 876, соседний шаг по передаточному числу:
