В этой позиции Yilmaz K 773/ 774/ 775/ 776 стоит ступень i=143 с двигателем 1,5 кВт: рабочая скорость 10 об/мин при моменте 1400 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Такие обороты ставят в приводы густых сред: шнеки, скребковые транспортёры, мешалки. Момент очень высокий для этого ряда — его хватает на привод дробилок, мельниц и крупных барабанных машин; нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Место серии в линейке. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 10 об/мин и моменте 1400 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,1 м/с при тяговом усилии 14000 Н; через шкив ⌀200 мм на выходной вал придёт около 14000 Н радиальной нагрузки. 1,5 кВт на 380 В — это примерно 3,7 А в рабочем режиме, посадка — фланец IEC 90. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Время 6 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. На один типоразмер Yilmaz K 773/ 774/ 775/ 776 приходится 9 передаточных: нижняя граница 8,69, верхняя 143,47. Это исполнение 8-е по счёту: следующая ступень вниз по скорости — i=143,47 (10 об/мин), вверх — i=98,54 (15 об/мин). Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Yilmaz K 773/ 774/ 775/ 776 и нашим ZR 8108 · ПР 3110 с теми же присоединительными размерами.

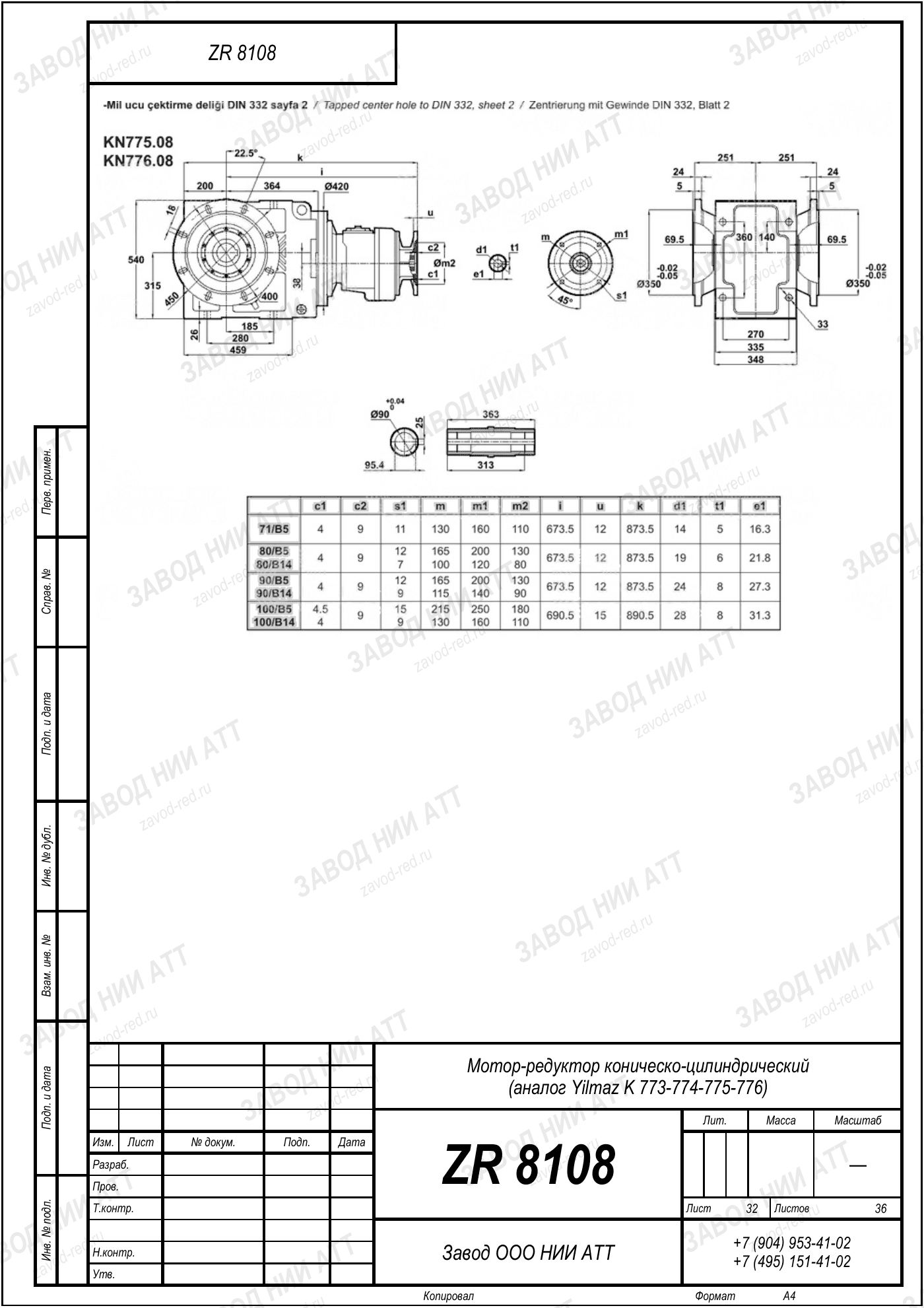

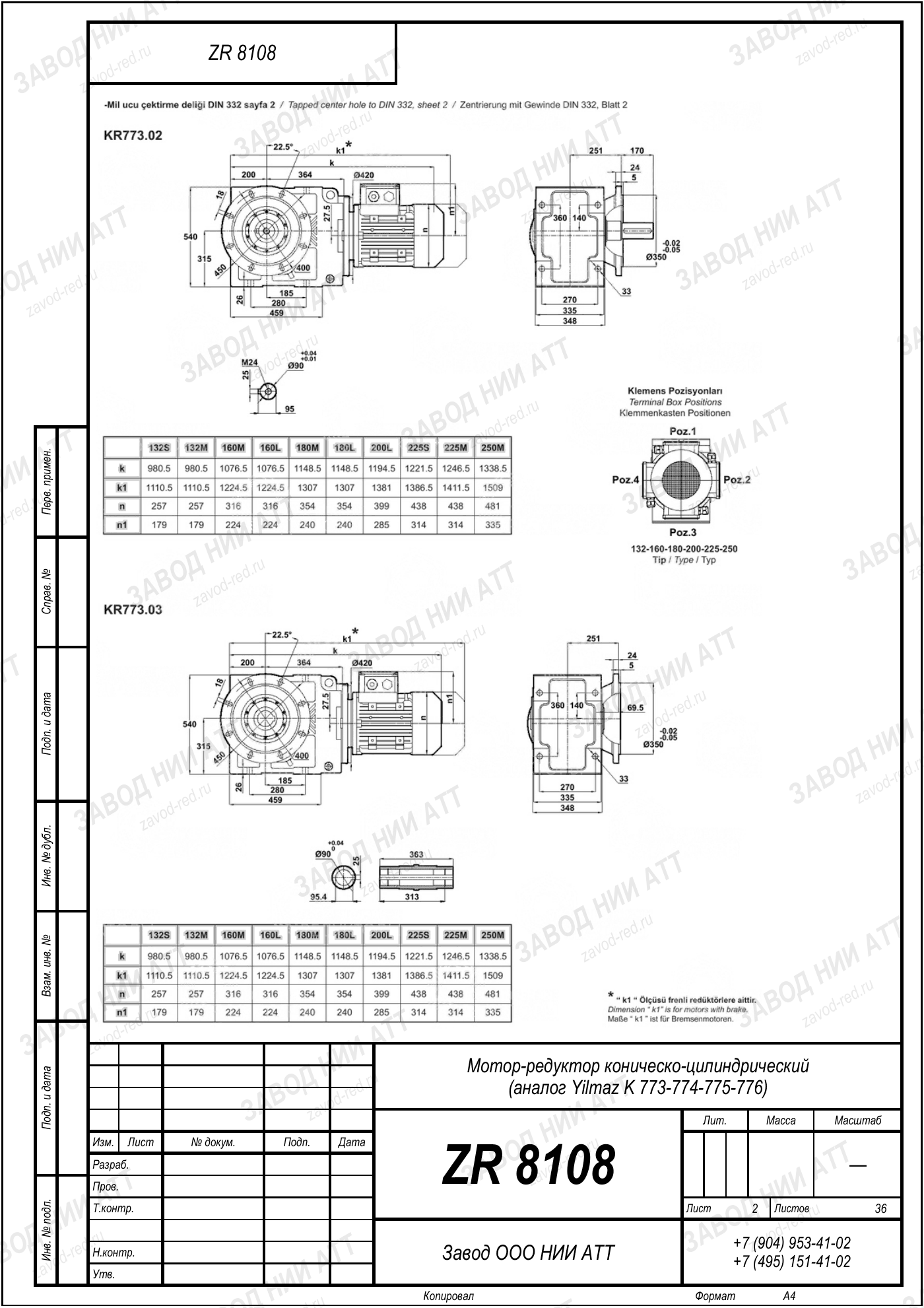

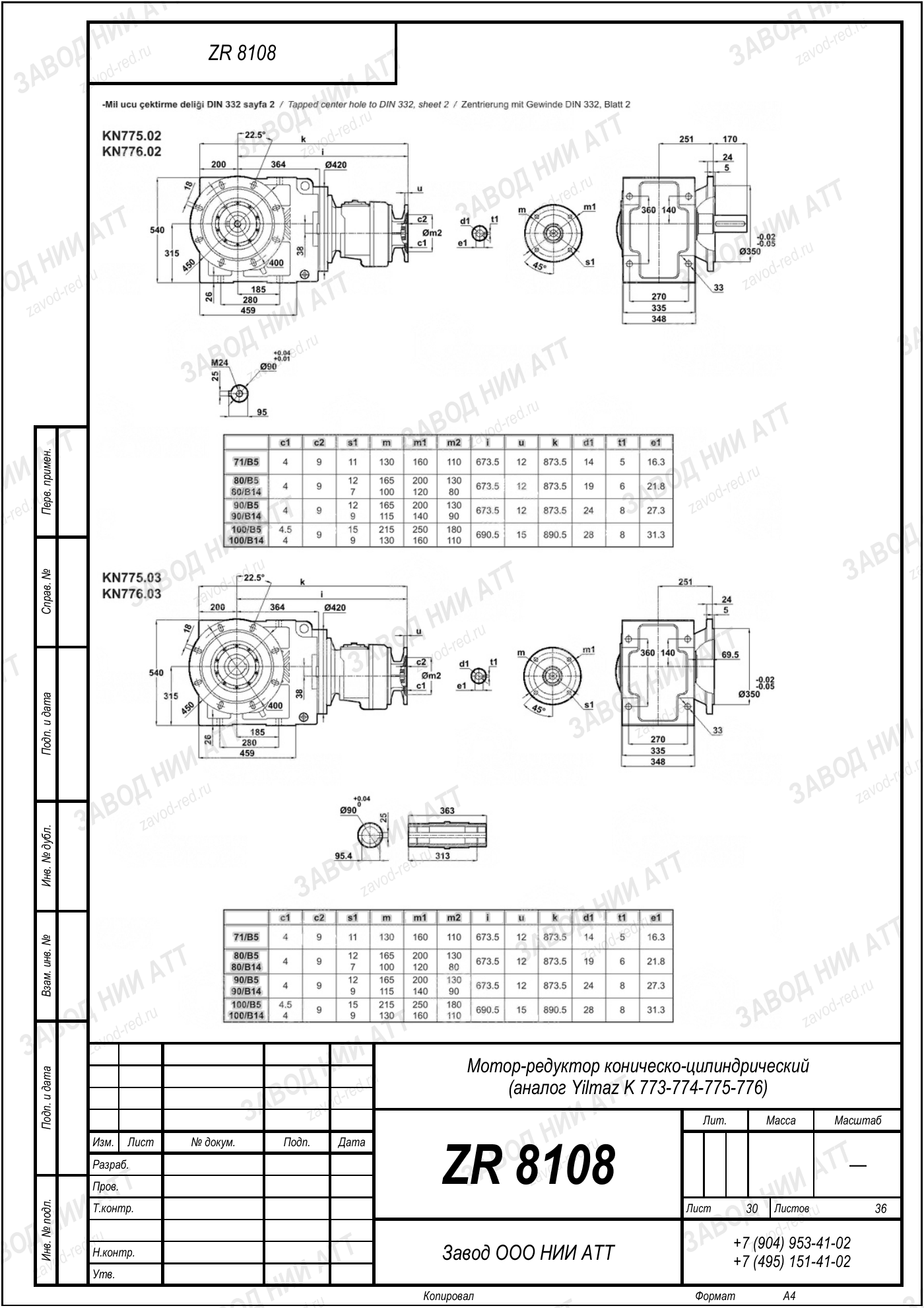

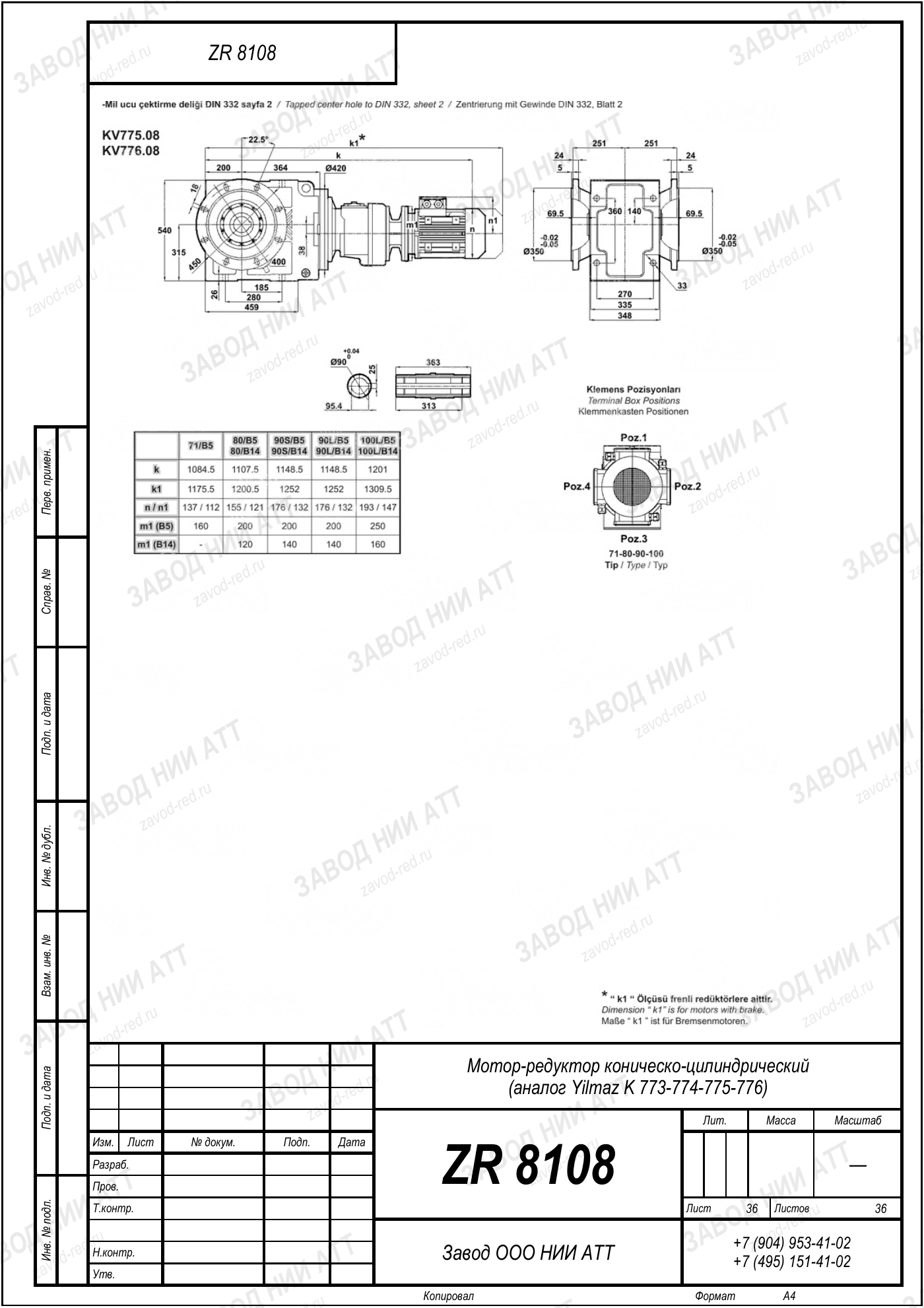

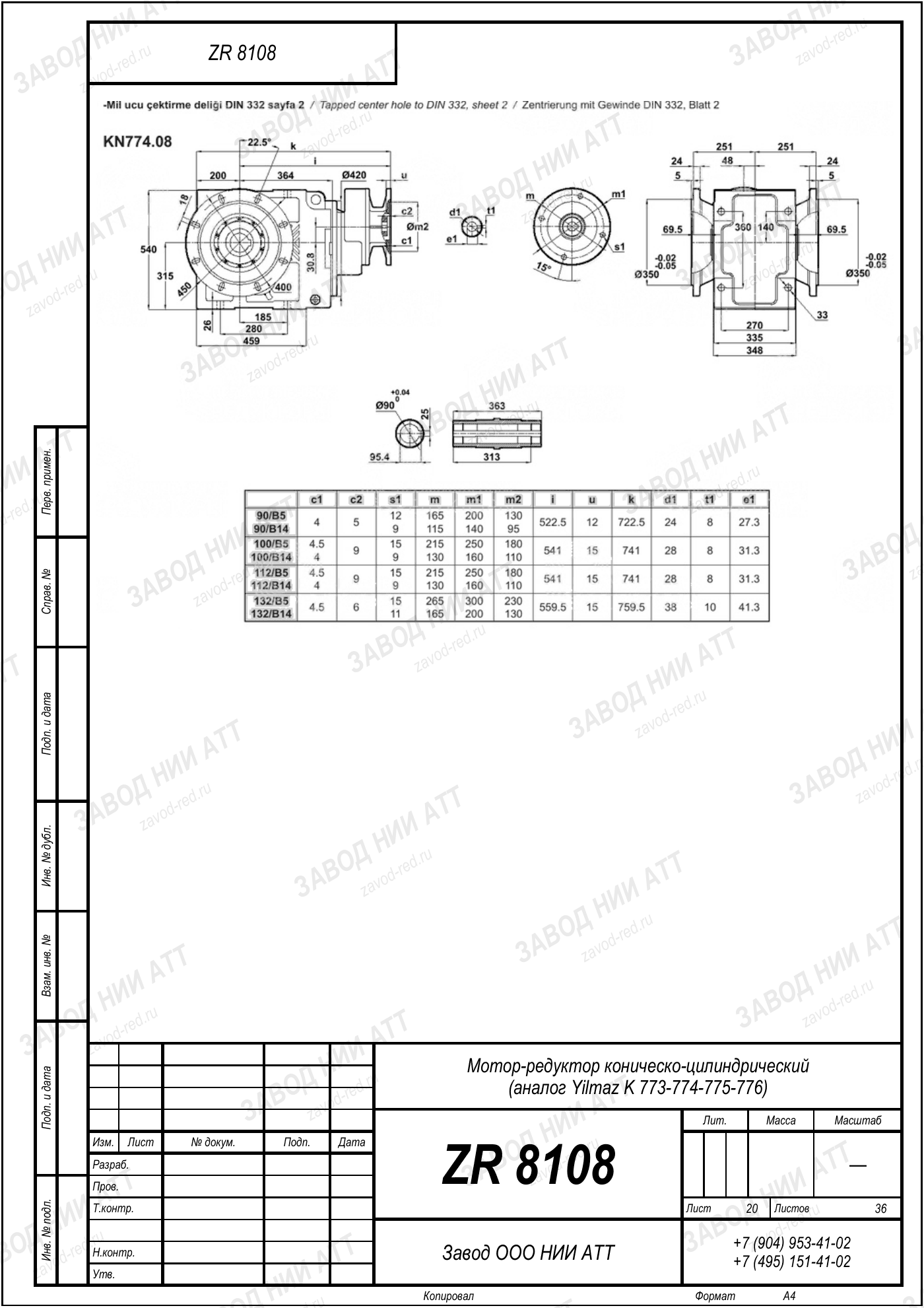

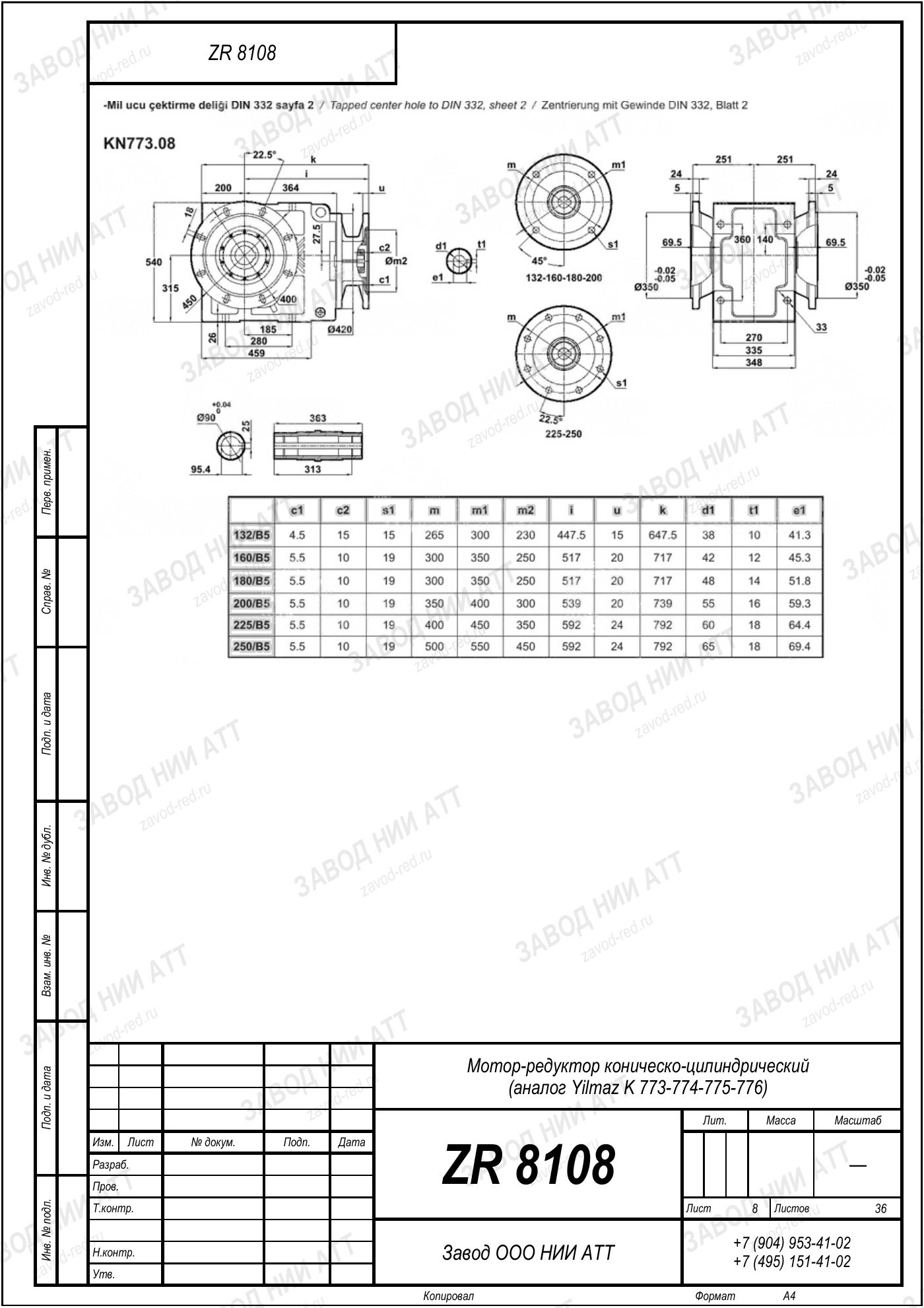

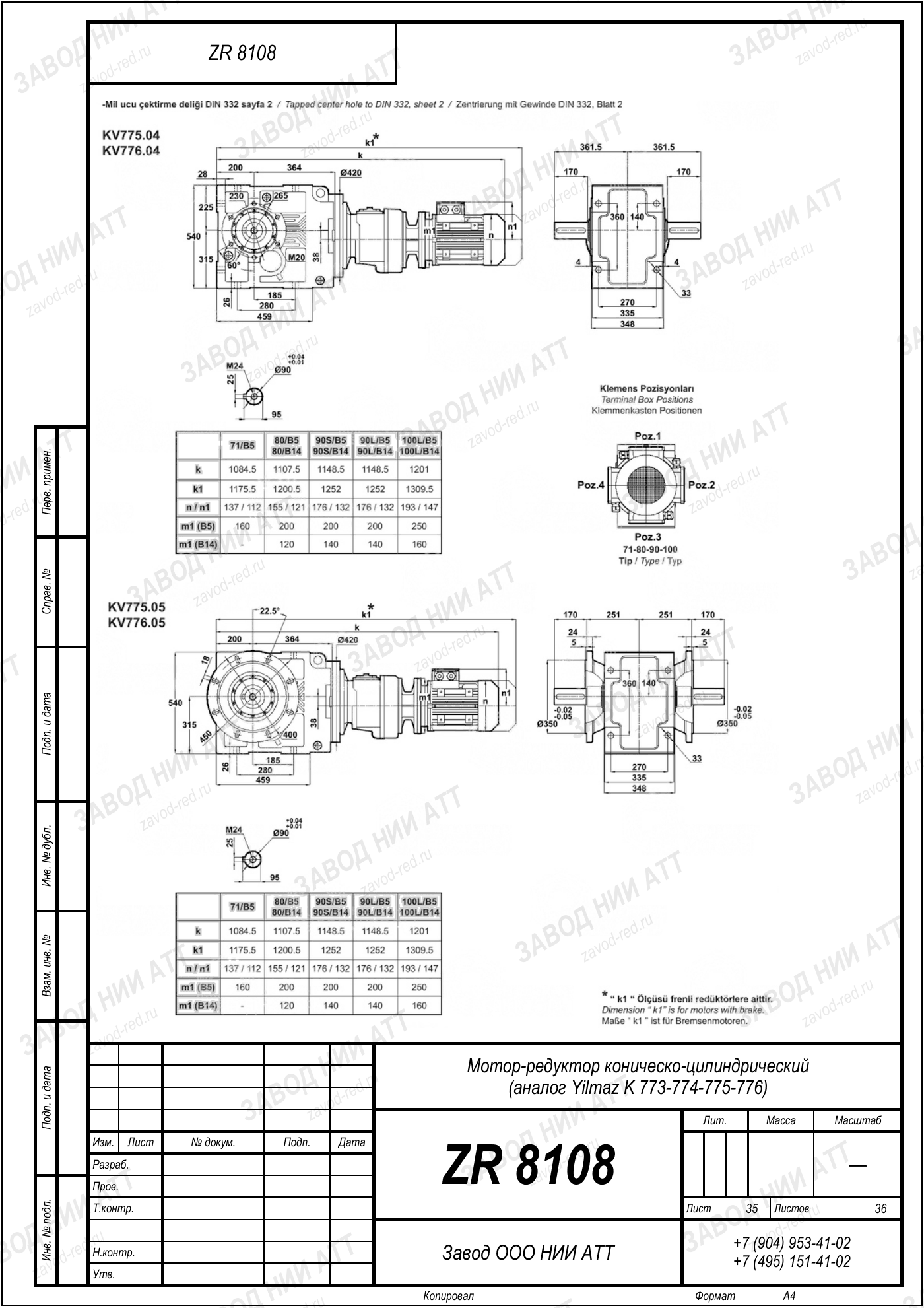

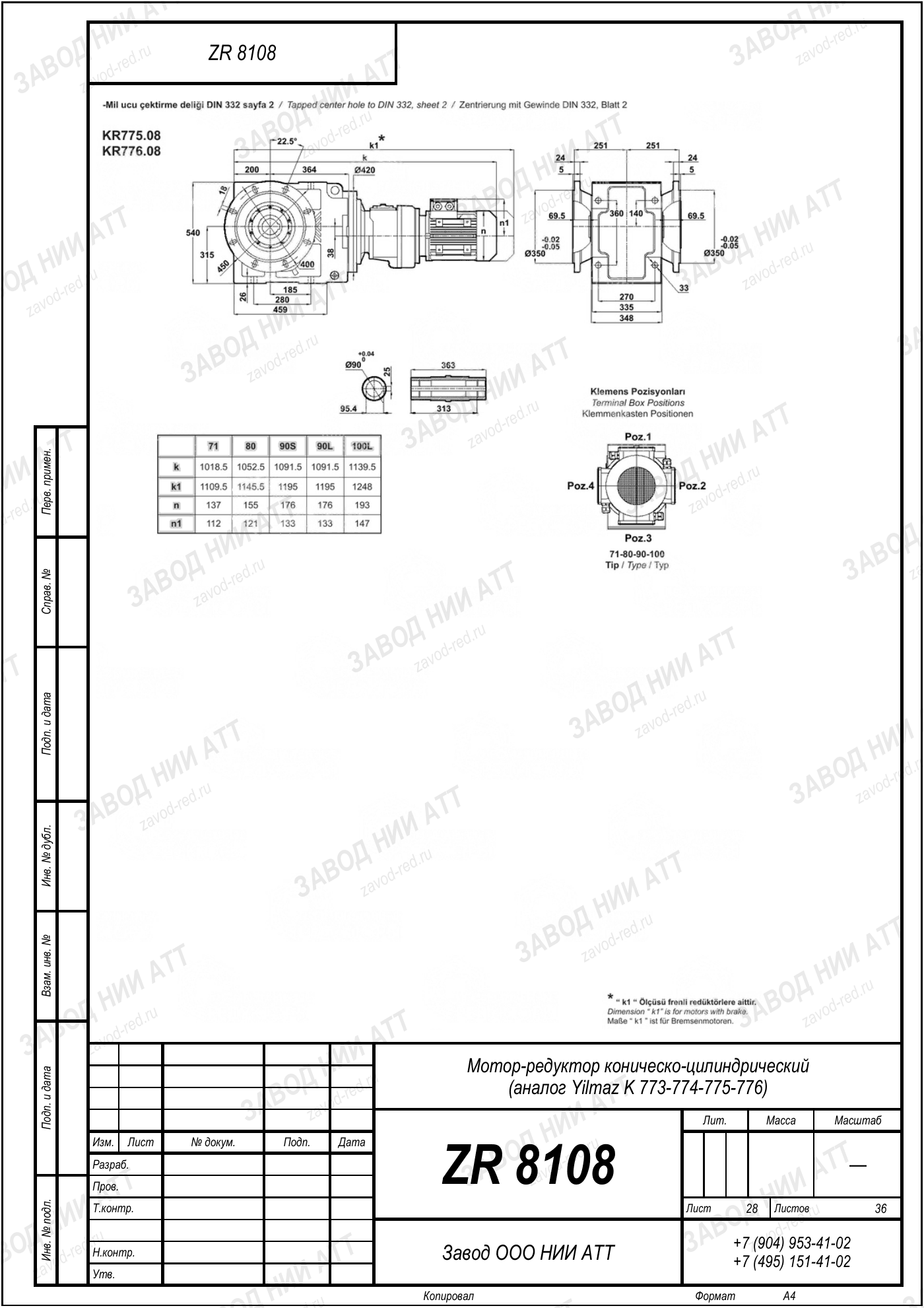

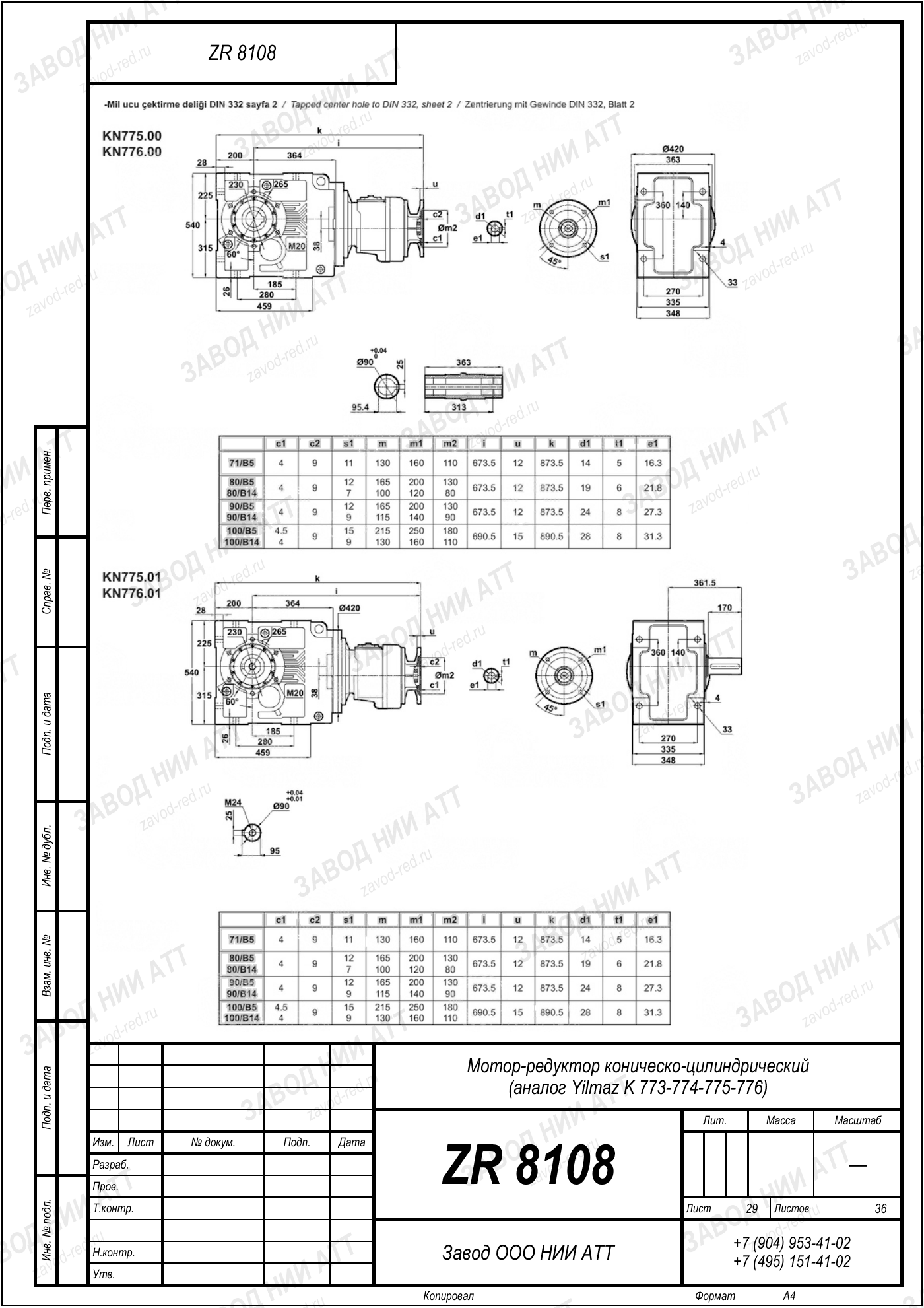

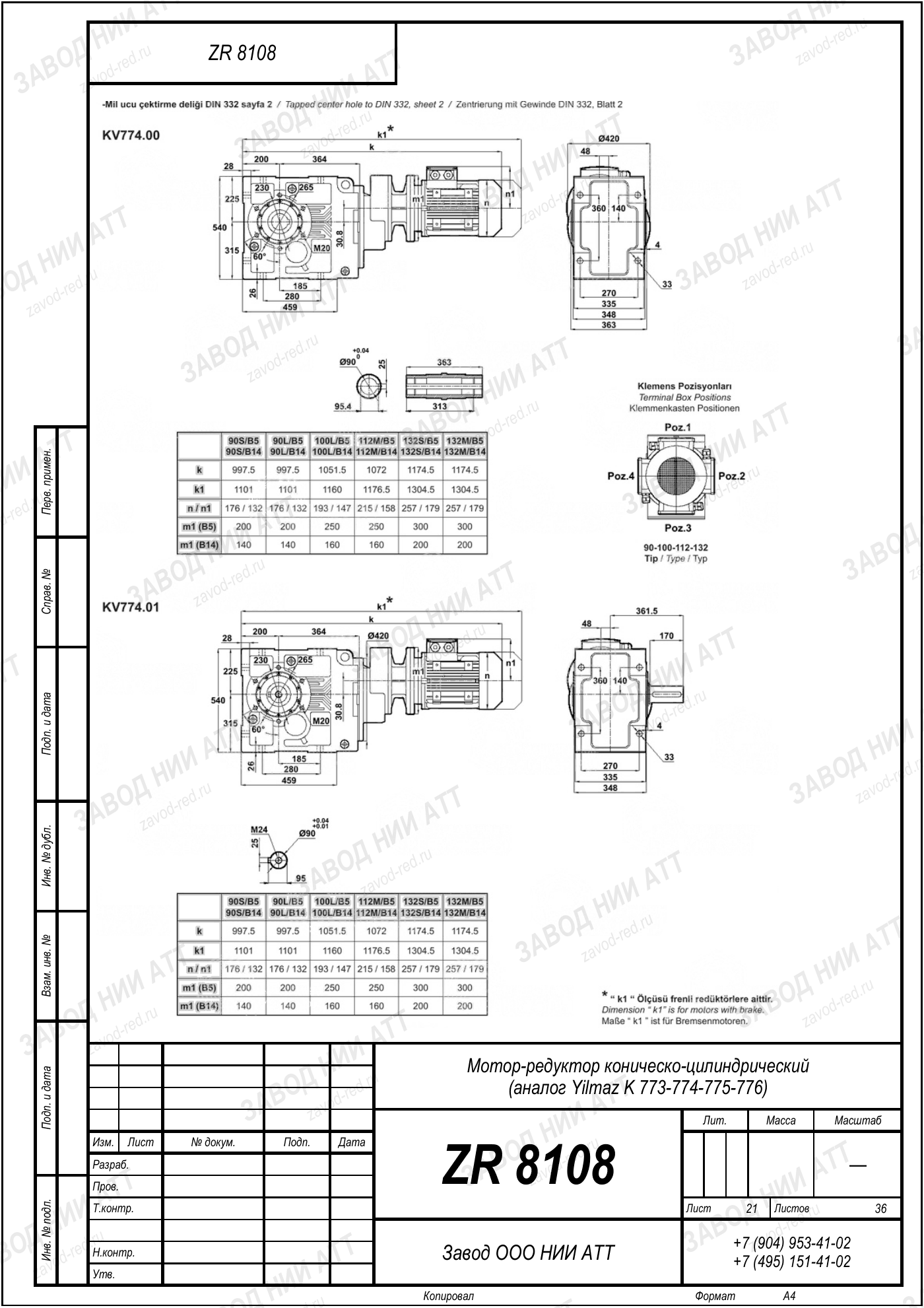

Габаритный и присоединительный чертёж модели Yilmaz K 773/ 774/ 775/ 776 — нажмите на лист, чтобы увеличить. Листов: 36. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Yilmaz K 773/ 774/ 775/ 776 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | K | индекс серии читается как тип редуктора: коническо-цилиндрический |
|---|---|---|
| Типоразмер | 773/ | размер корпуса, общий для всех передаточных чисел одной модели |
| Другие серии | N 872, M 872, D 872, E 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 143 — отсюда 10 об/мин на выходе, и мощность двигателя 1,5 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Этой позиции отвечает ZR 8108 · ПР 3110 — соответствие считаем по нагрузке, а не по таблице кодов.
Рядом с этой серией производитель выпускает N 872, M 872, D 872, E 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: N872, M872, D872, E125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 8108 · ПР 3110 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Yilmaz K 773/ 774/ 775/ 776. Проверьте их по своей машине.
Чтобы ZR 8108 · ПР 3110 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
На выходном валу 10 об/мин при стандартных 1450 об/мин на входе. Передаточное 143 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1400 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 1,5 кВт — пришлите данные, посчитаем.
Для монтажа меняется только шильдик: ZR 8108 · ПР 3110 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 10 об/мин — от них и пляшите при подборе Yilmaz K 773/ 774/ 775/ 776.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Позиции Yilmaz K 773/ 774/ 775/ 776 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — тихоходное исполнение: 10 об/мин на выходе и момент 1400 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 8108 · ПР 3110.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 773/ 774/ 775/ 776 · прочие исполнения (1,5–45 кВт, i=8,69–143,47) | ZR 8108 · ПР 3110 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
В обозначении Yilmaz K 773/ 774/ 775/ 776 меняется передаточное число — габарит и крепление прежние:
