Позиция Yilmaz K 673/ 674/ 675/ 676 i=96,5 с двигателем 0,75 кВт относится к среднетихоходное исполнениям ряда: 15 об/мин при моменте 480 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Применение — ленточных и цепных конвейеров, элеваторов, питателей. Момент высокий, чего достаточно для нагруженных конвейеров, норий и подъёмников; при подборе слабым звеном обычно оказывается вал самой машины, а не редуктора.
Особенность серии. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 15 об/мин и моменте 480 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,31 м/с при тяговом усилии 2400 Н; через шкив ⌀160 мм на выходной вал придёт около 6000 Н радиальной нагрузки. Фланец под этот двигатель — IEC 80, ток в линии около 2,1 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,75 кВт. Тихоходный вал проворачивается за 4 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Yilmaz K 673/ 674/ 675/ 676 идёт в 9 передаточных — крайние точки ряда 8,71 и 176,05. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=120 (12 об/мин), вверх — i=64,49 (22 об/мин). Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Yilmaz K 673/ 674/ 675/ 676 поставляем под заказ; наш аналог — ZR 898 · ПР 319, встаёт на штатное место без переделки рамы.

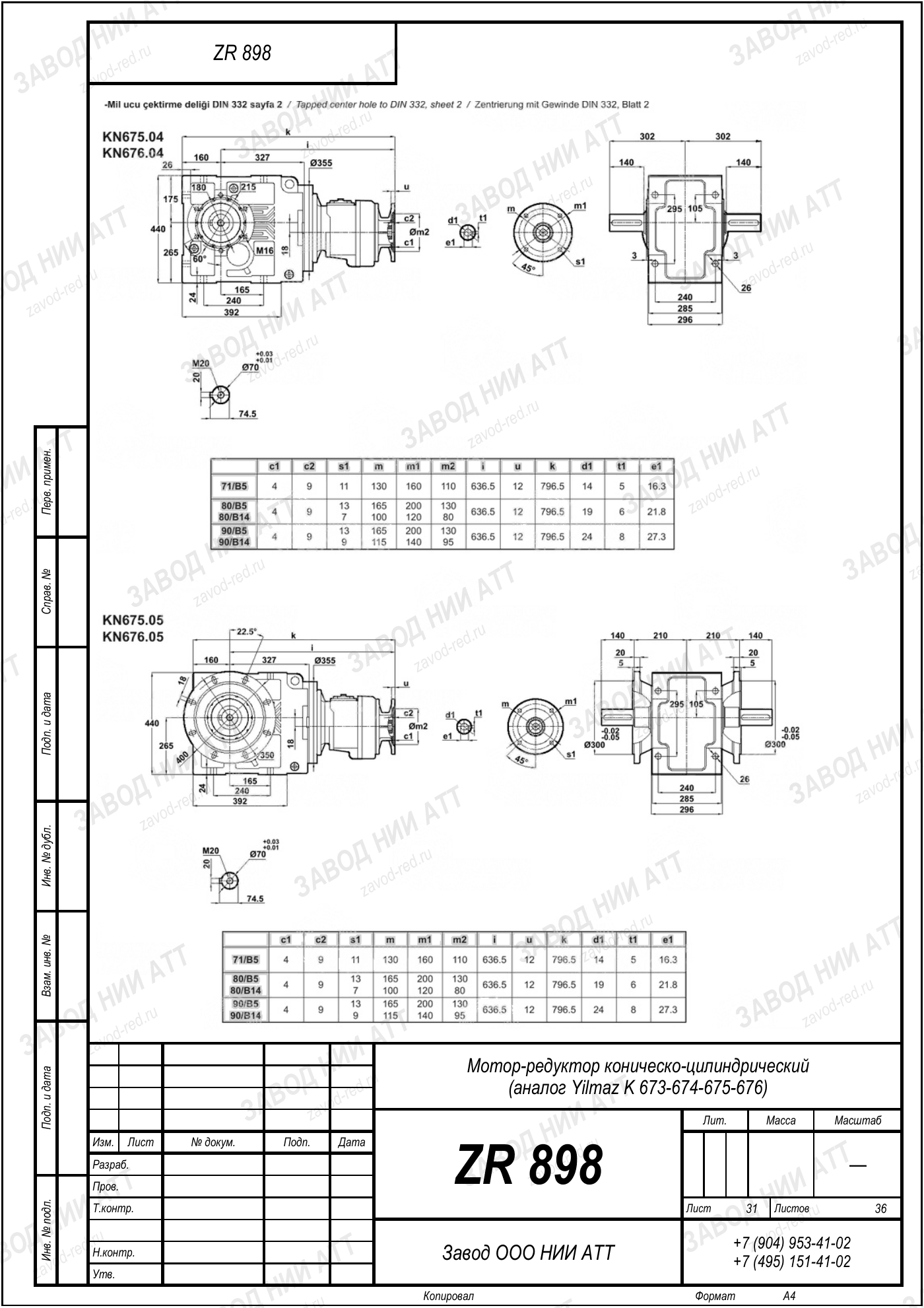

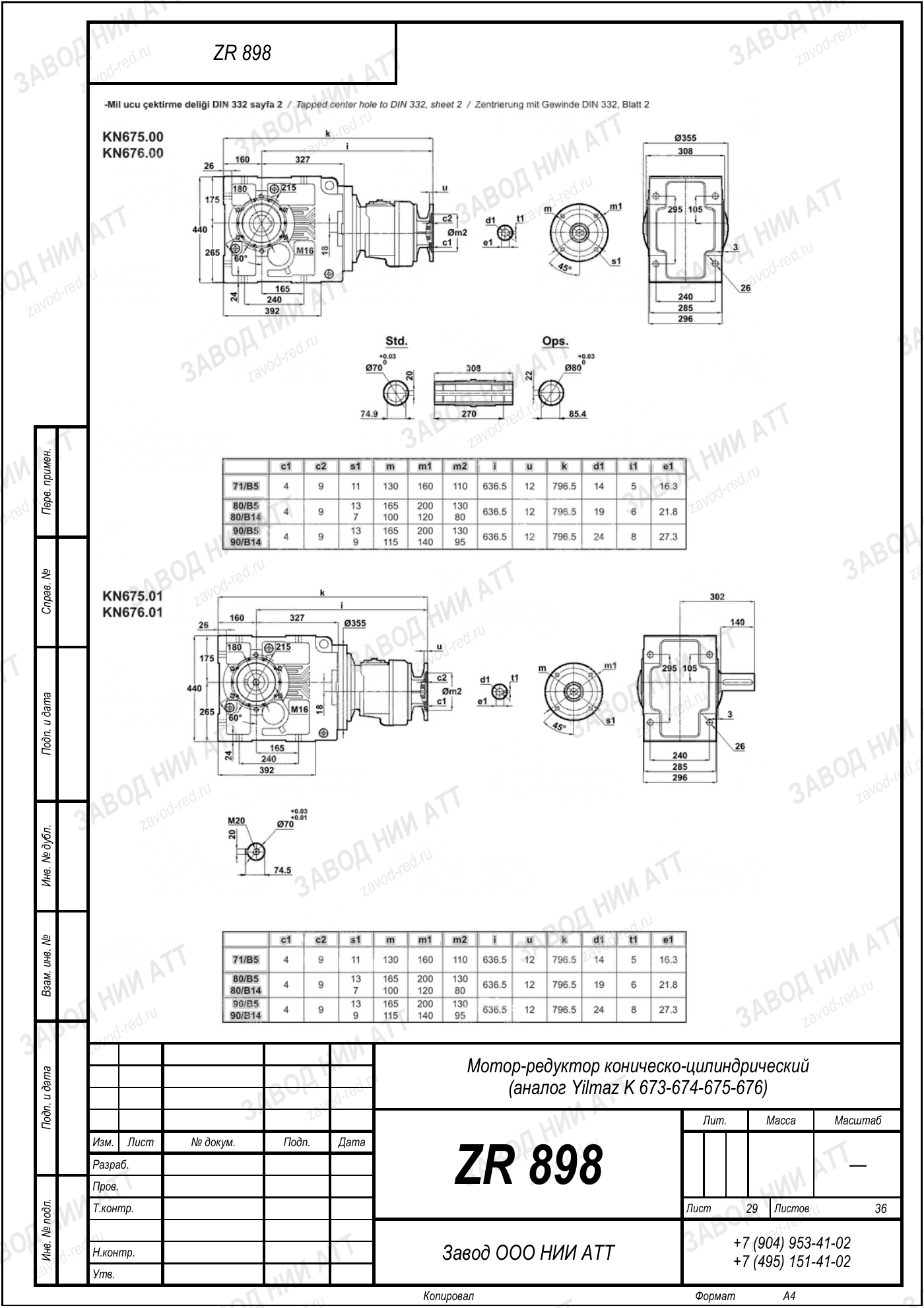

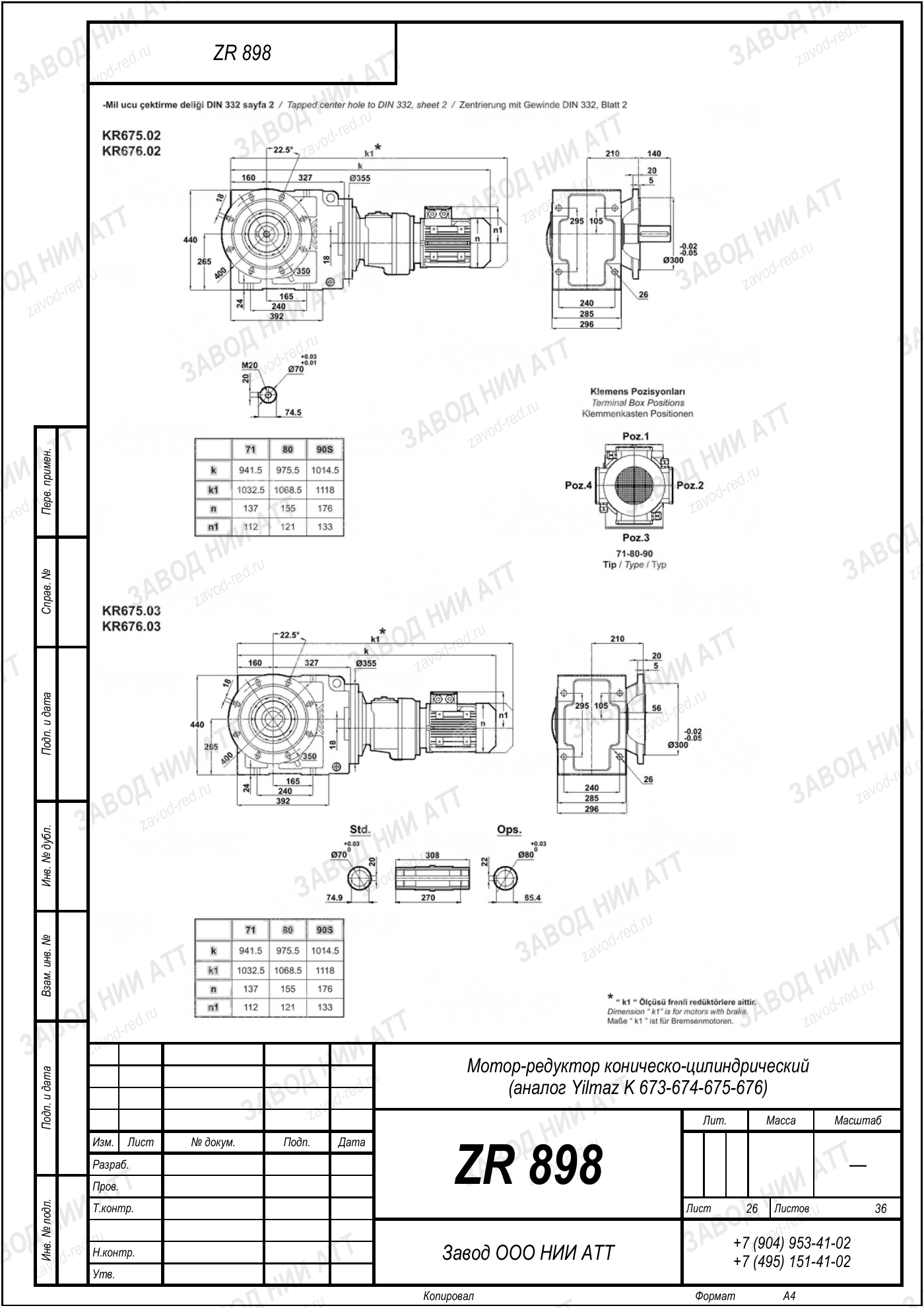

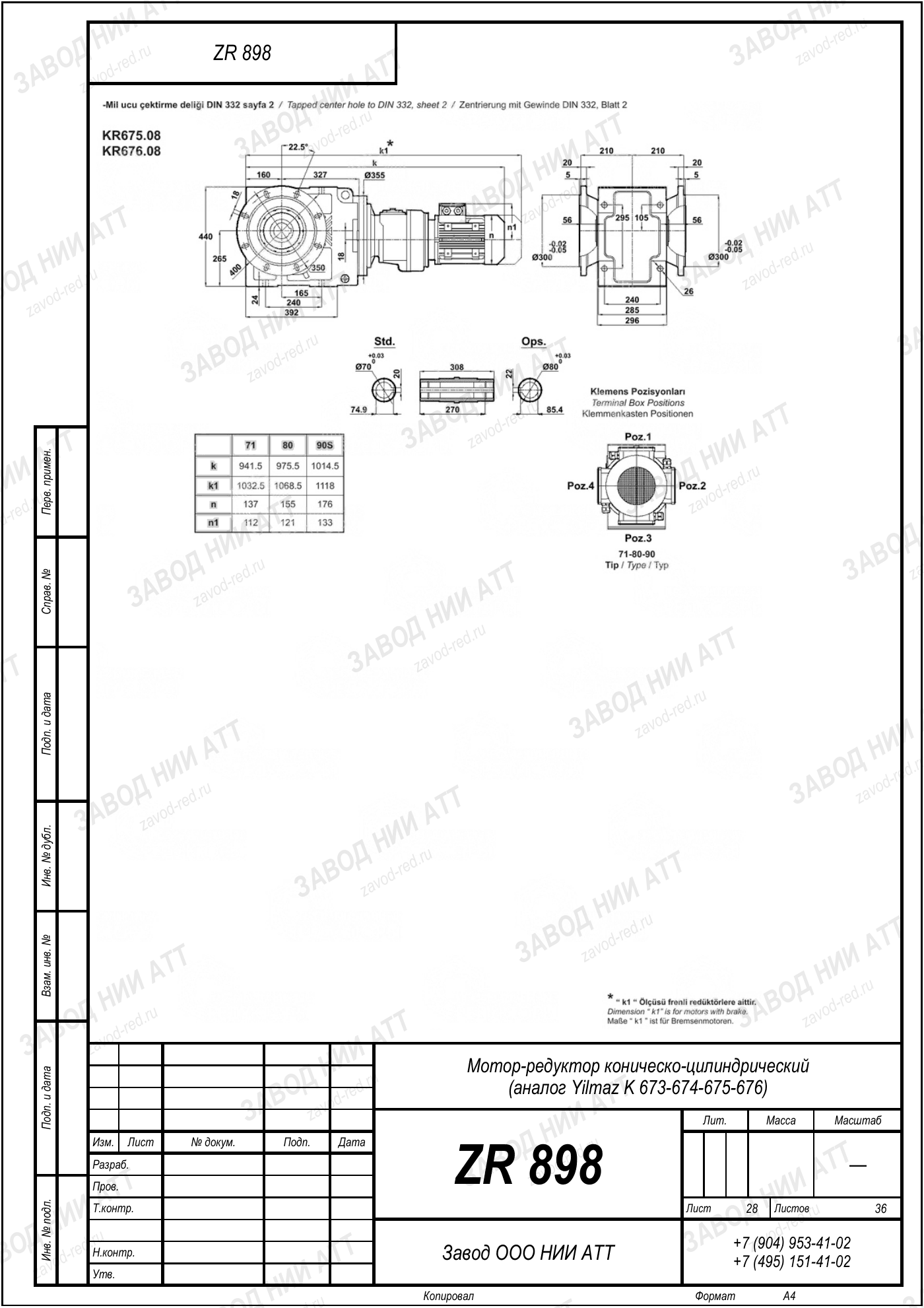

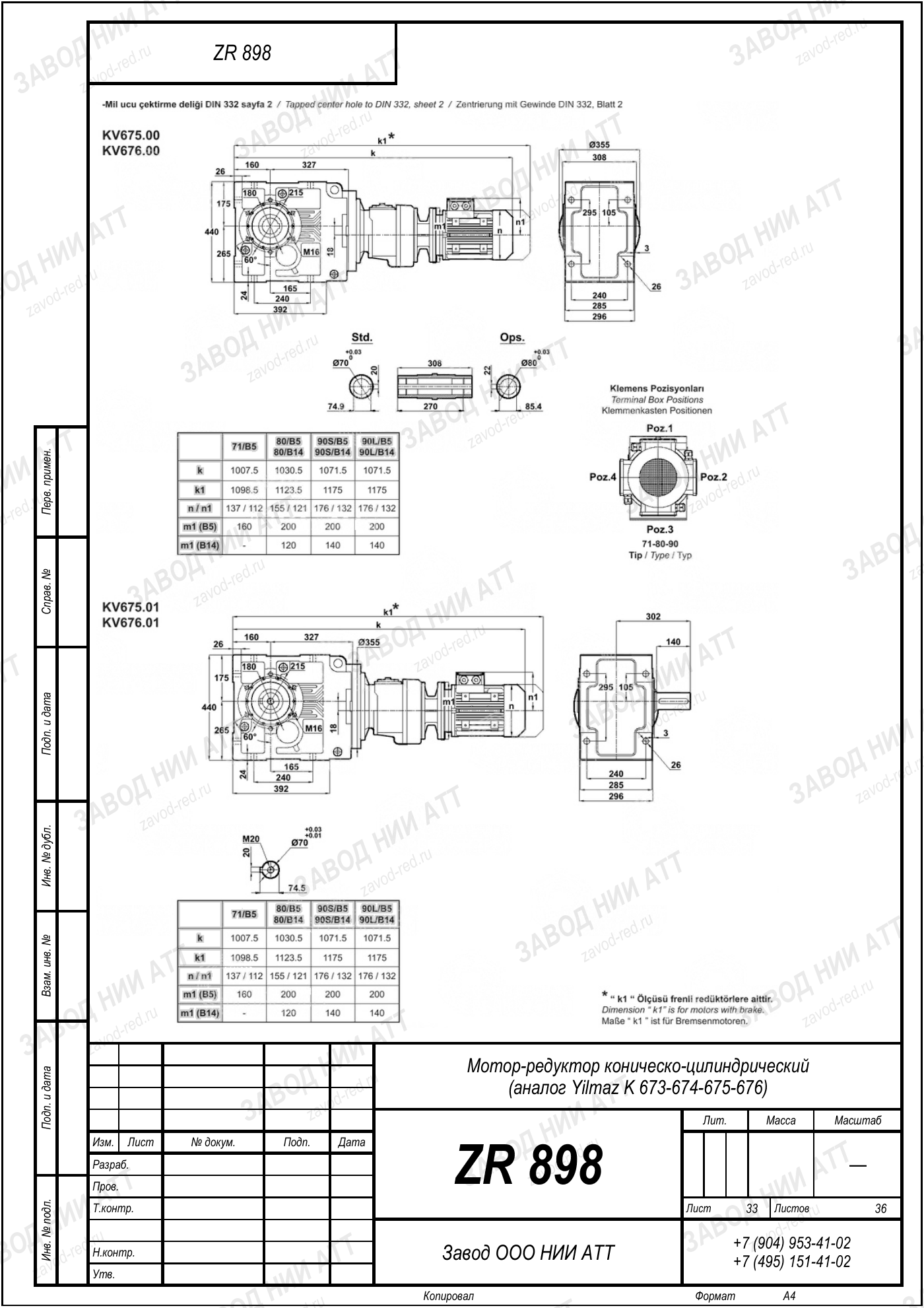

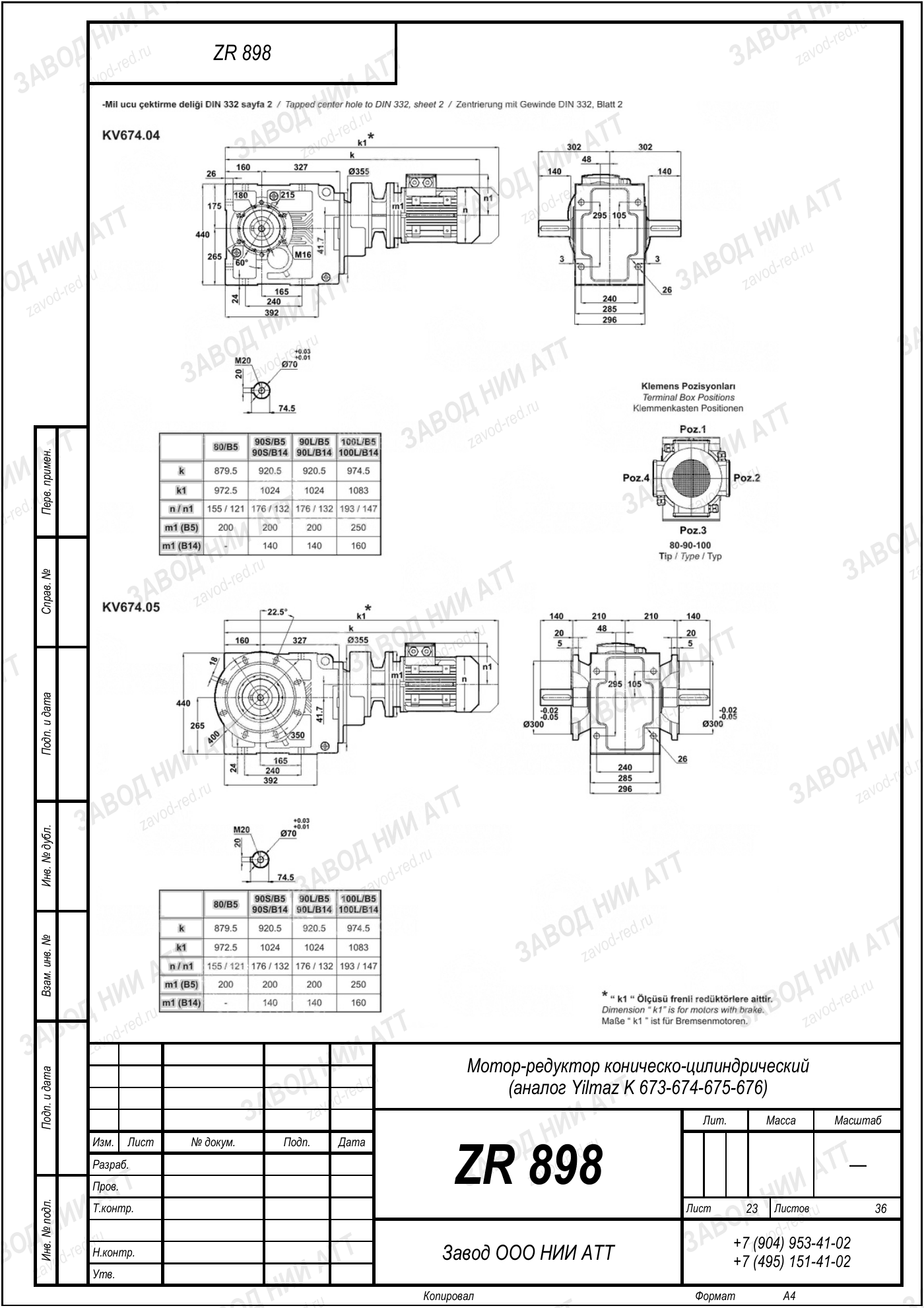

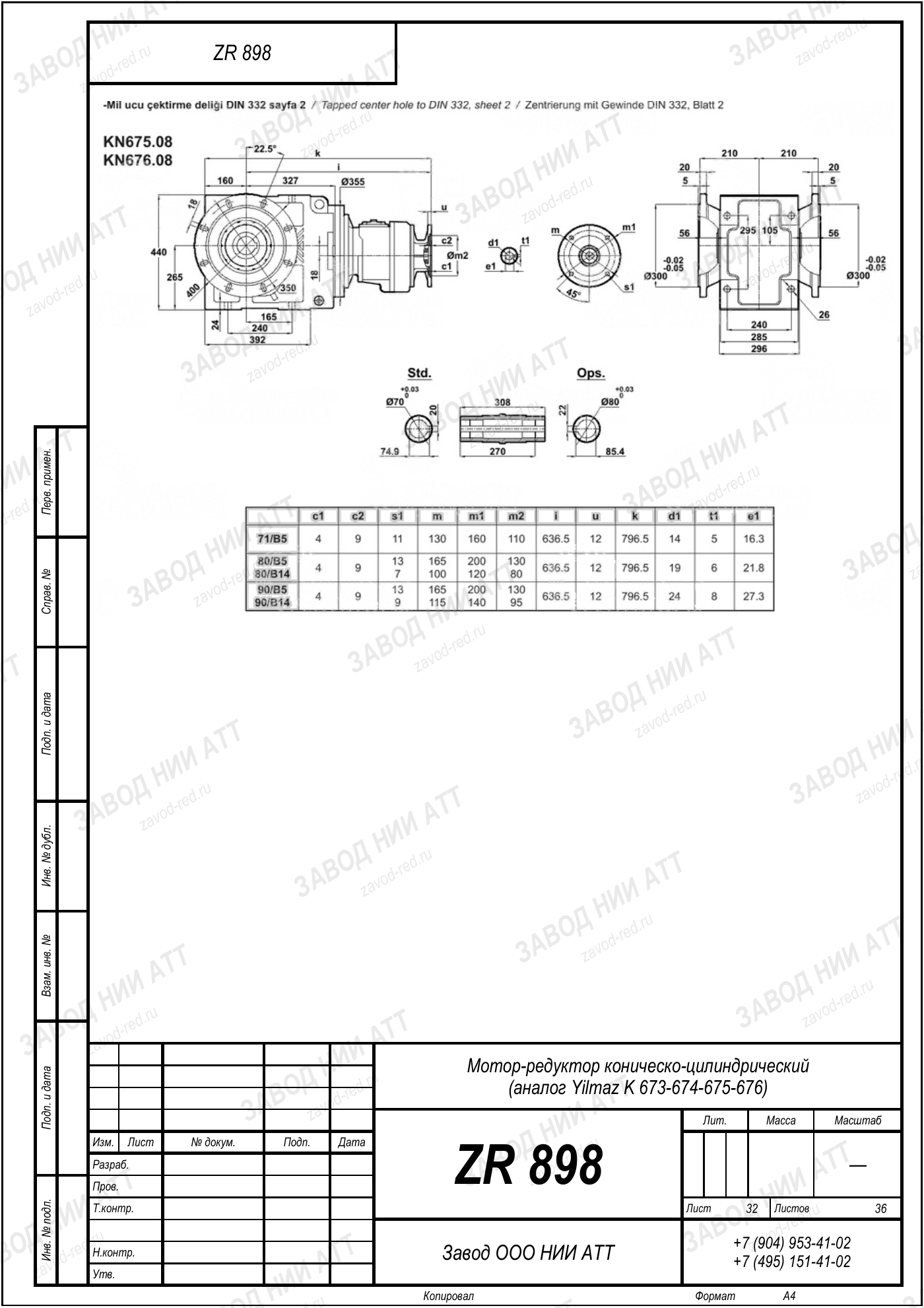

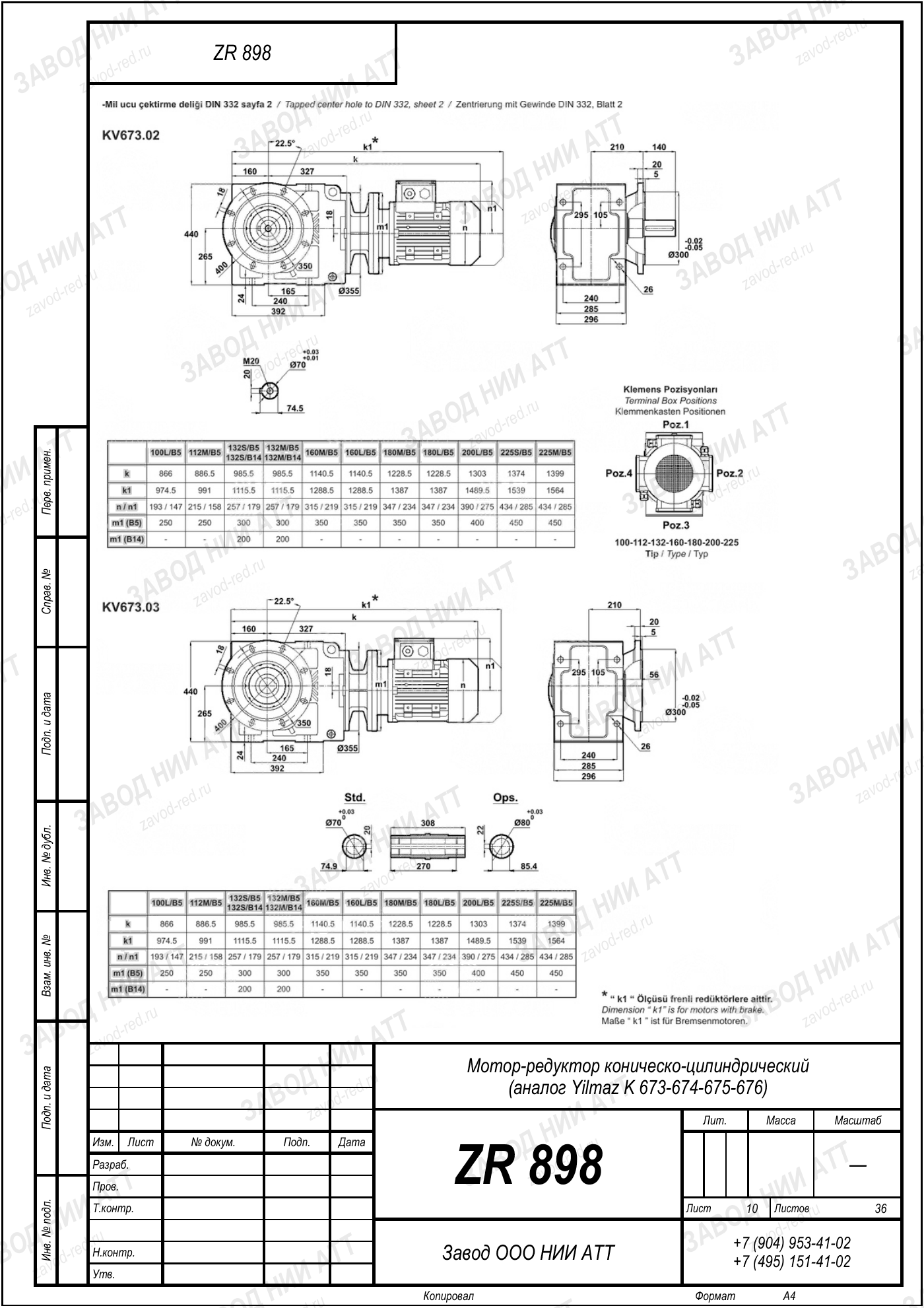

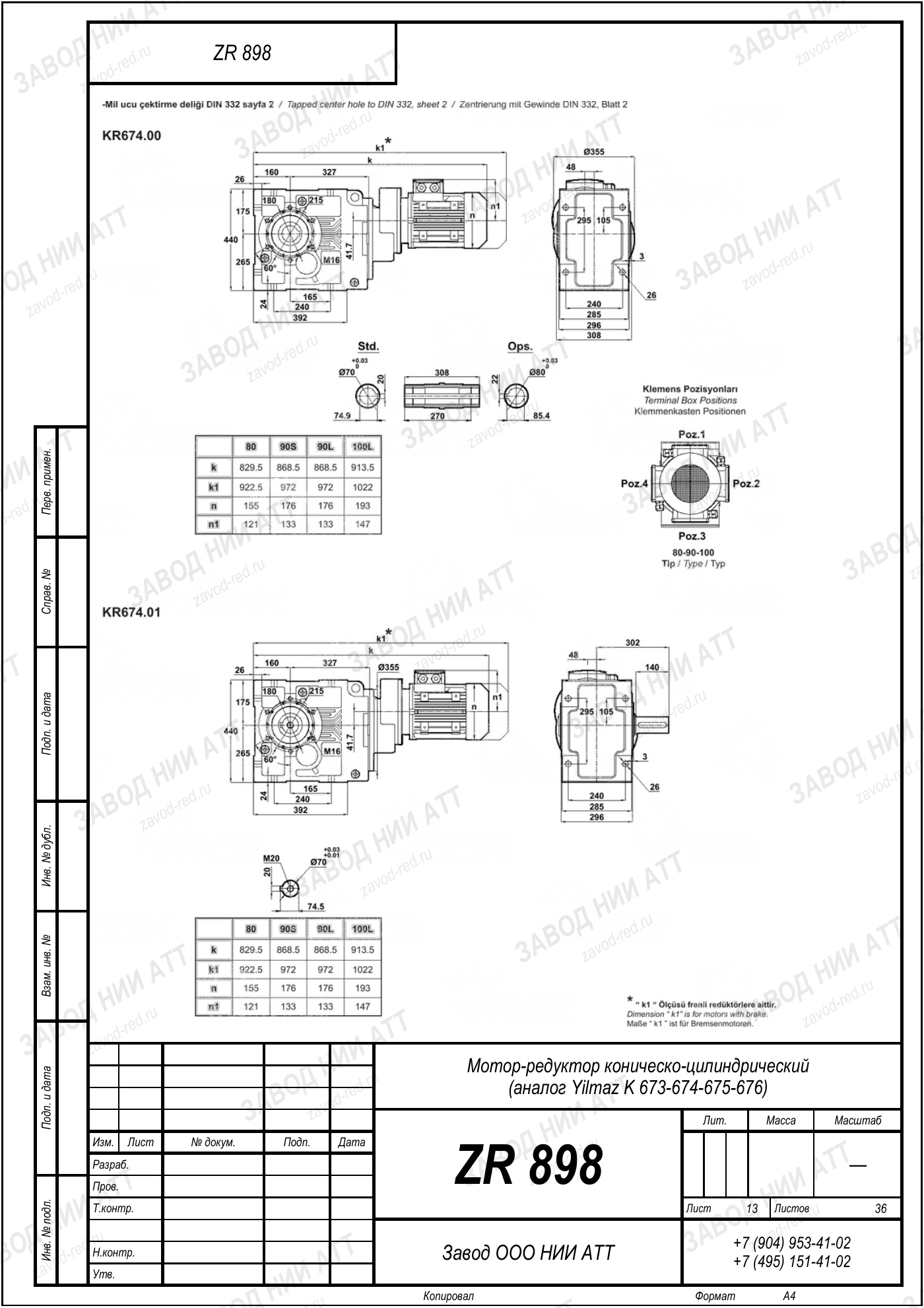

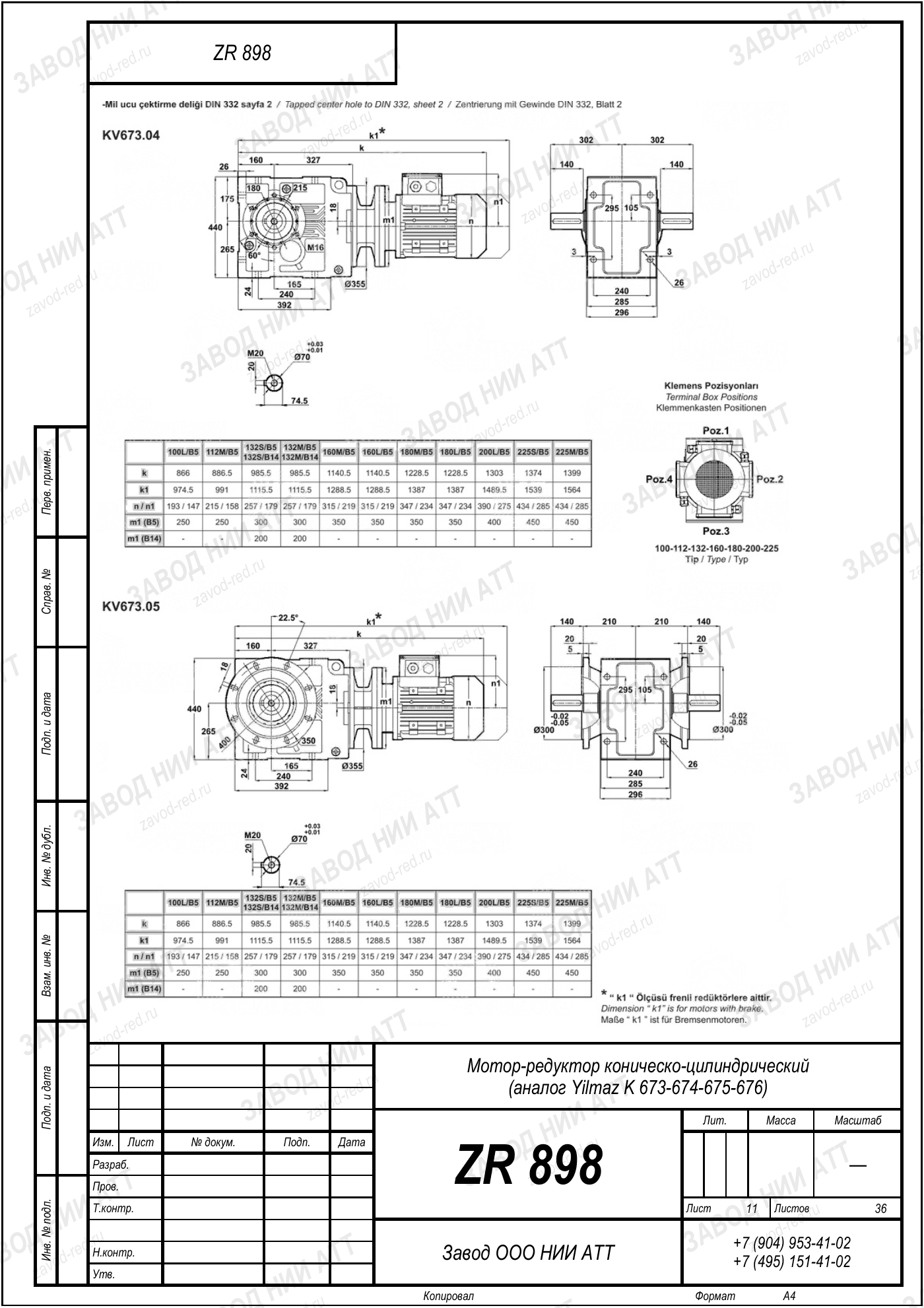

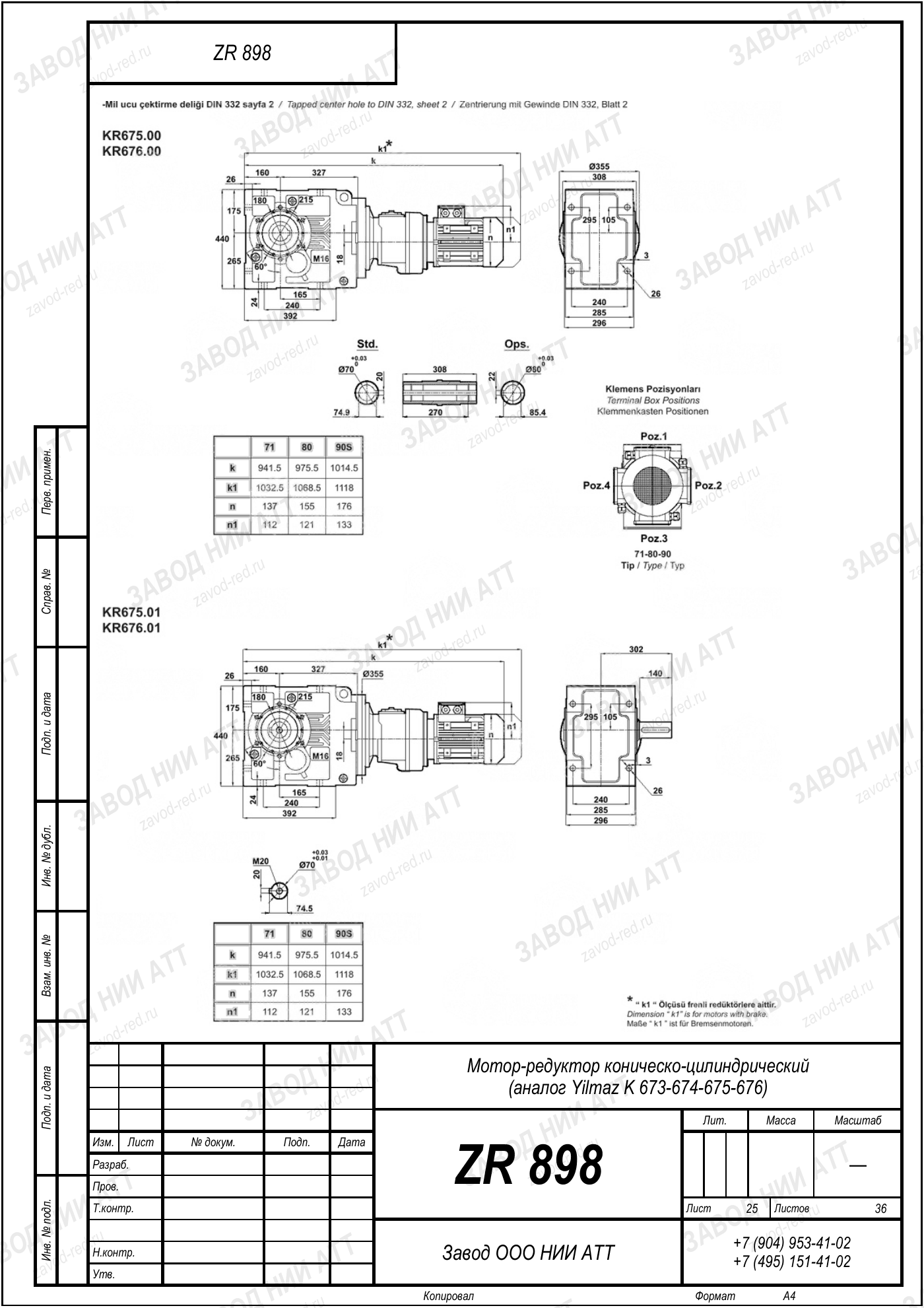

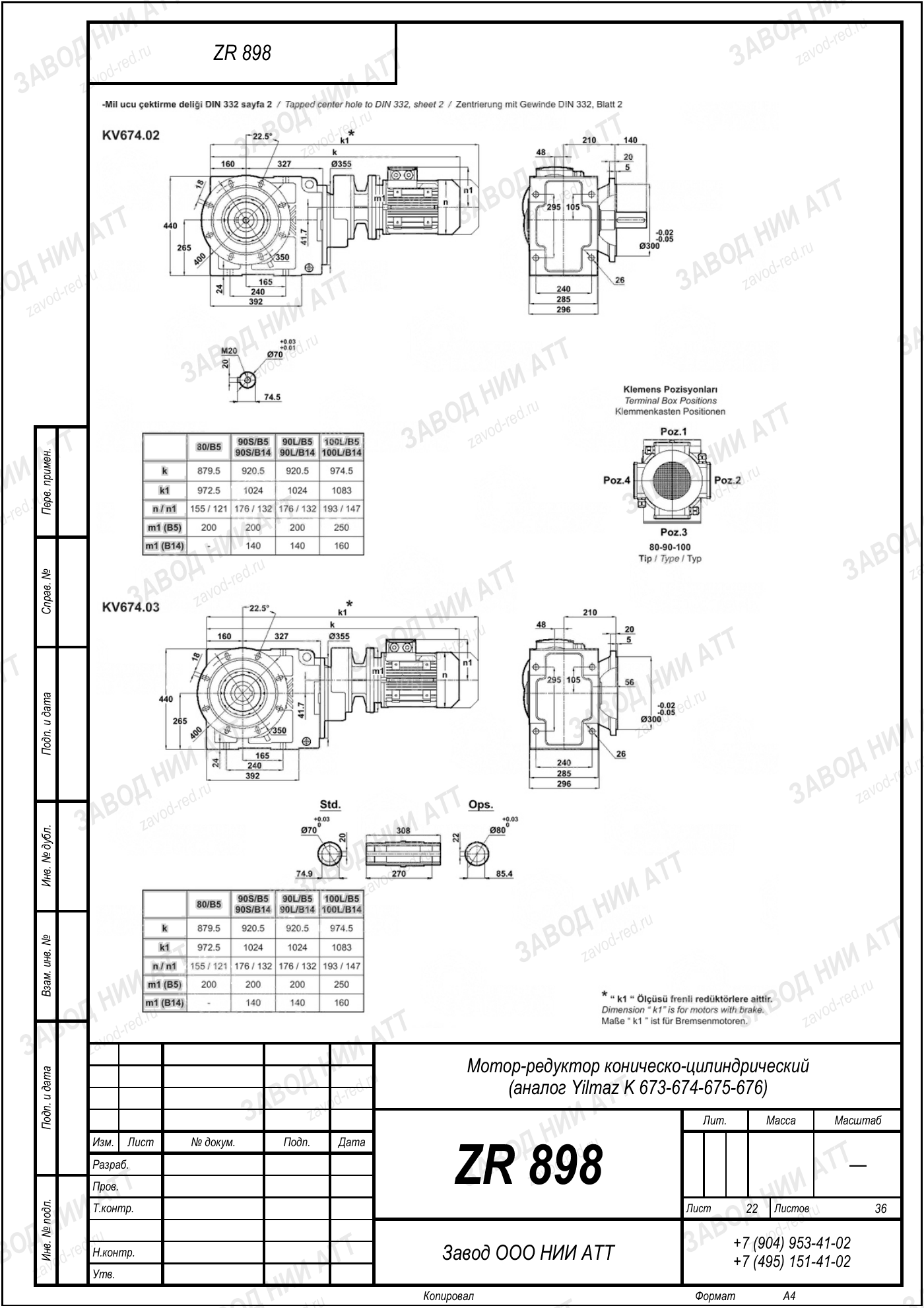

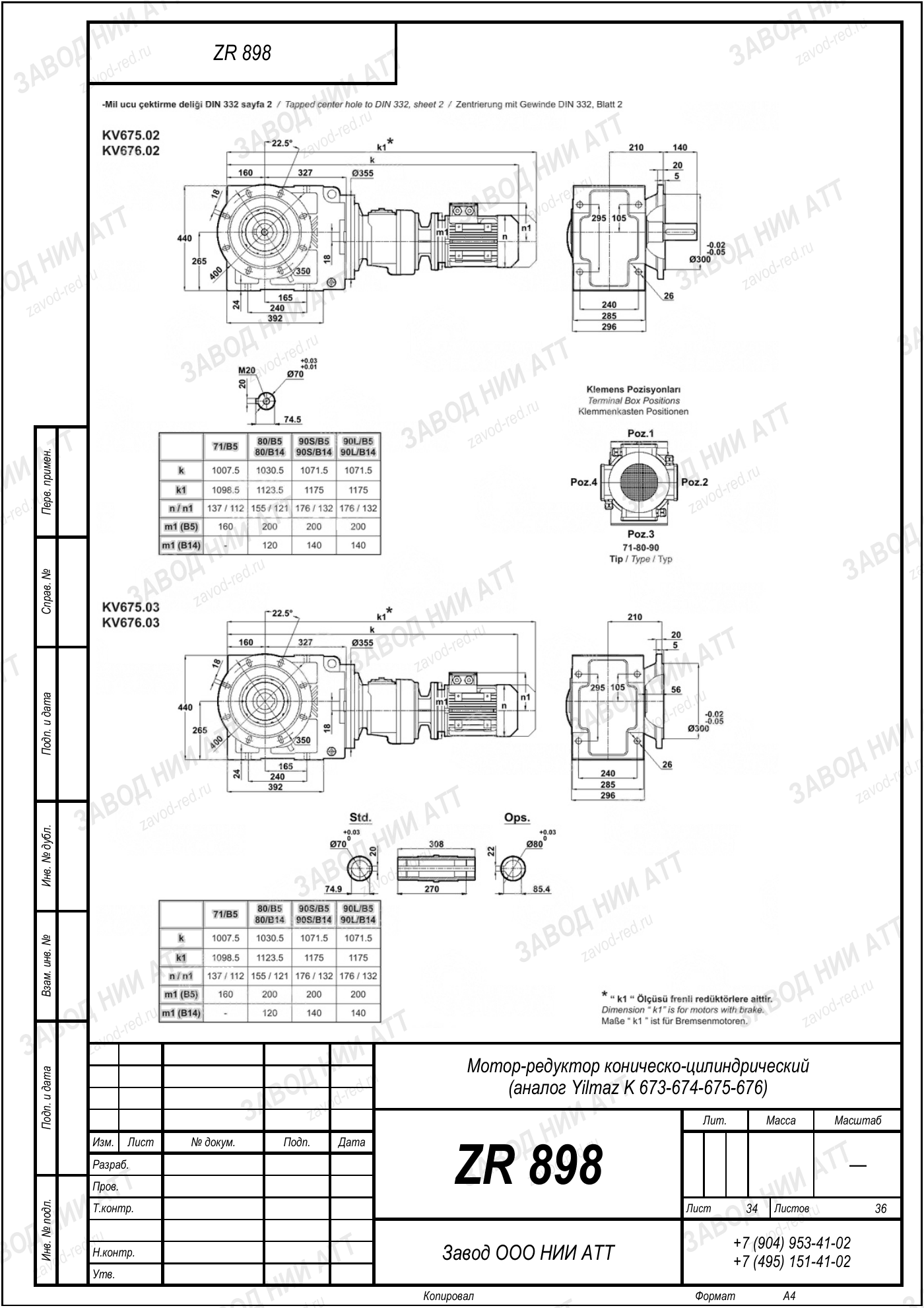

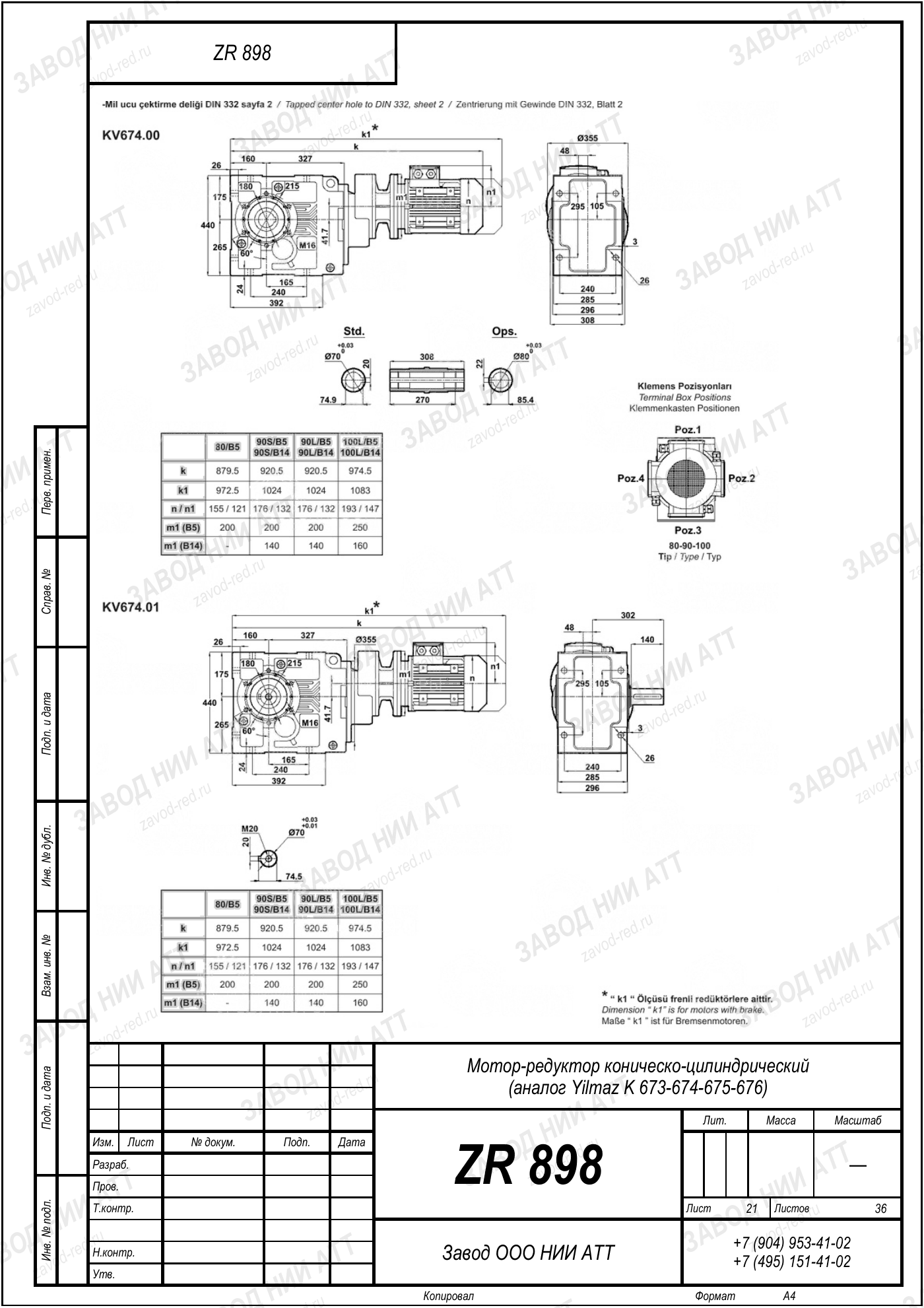

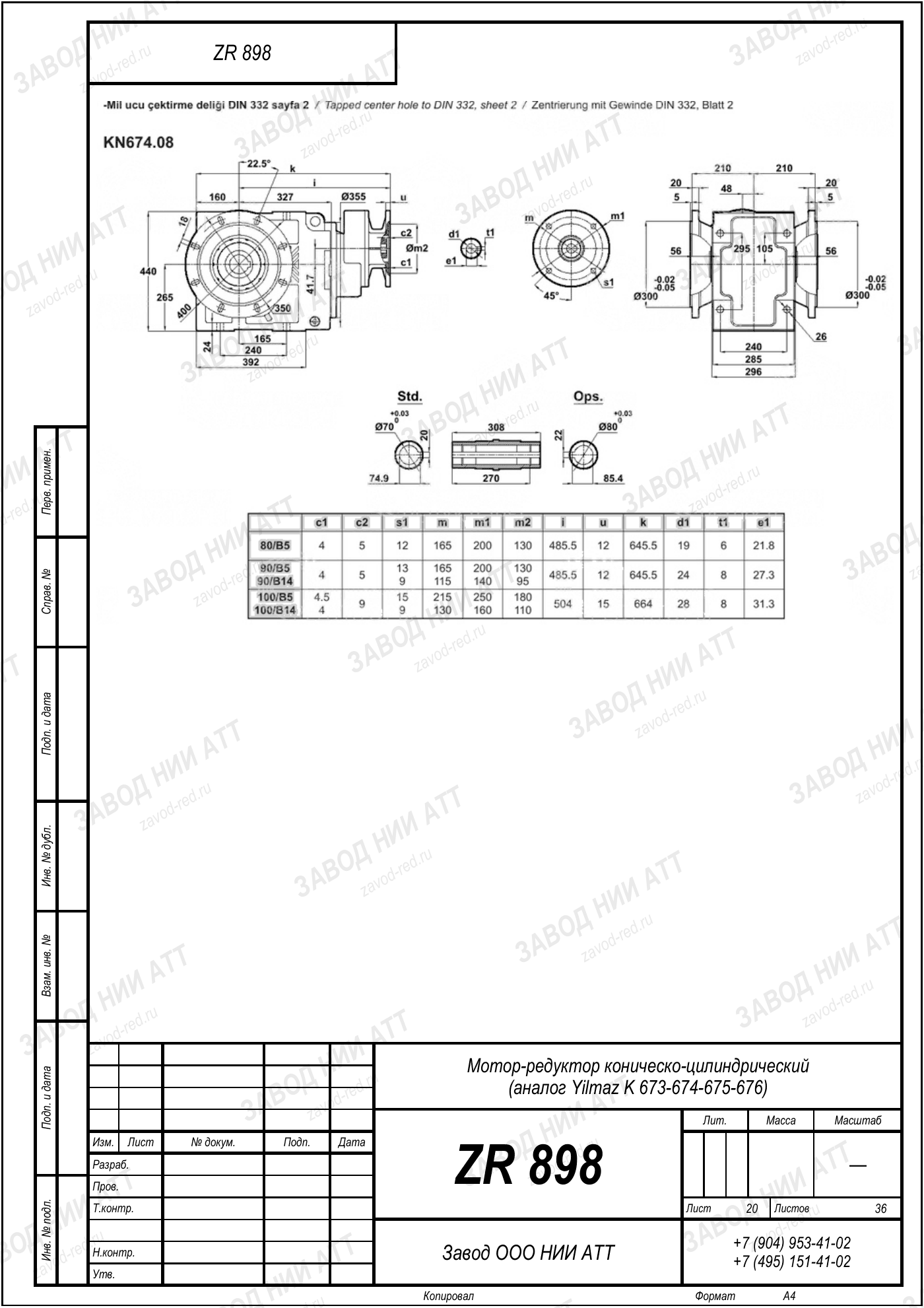

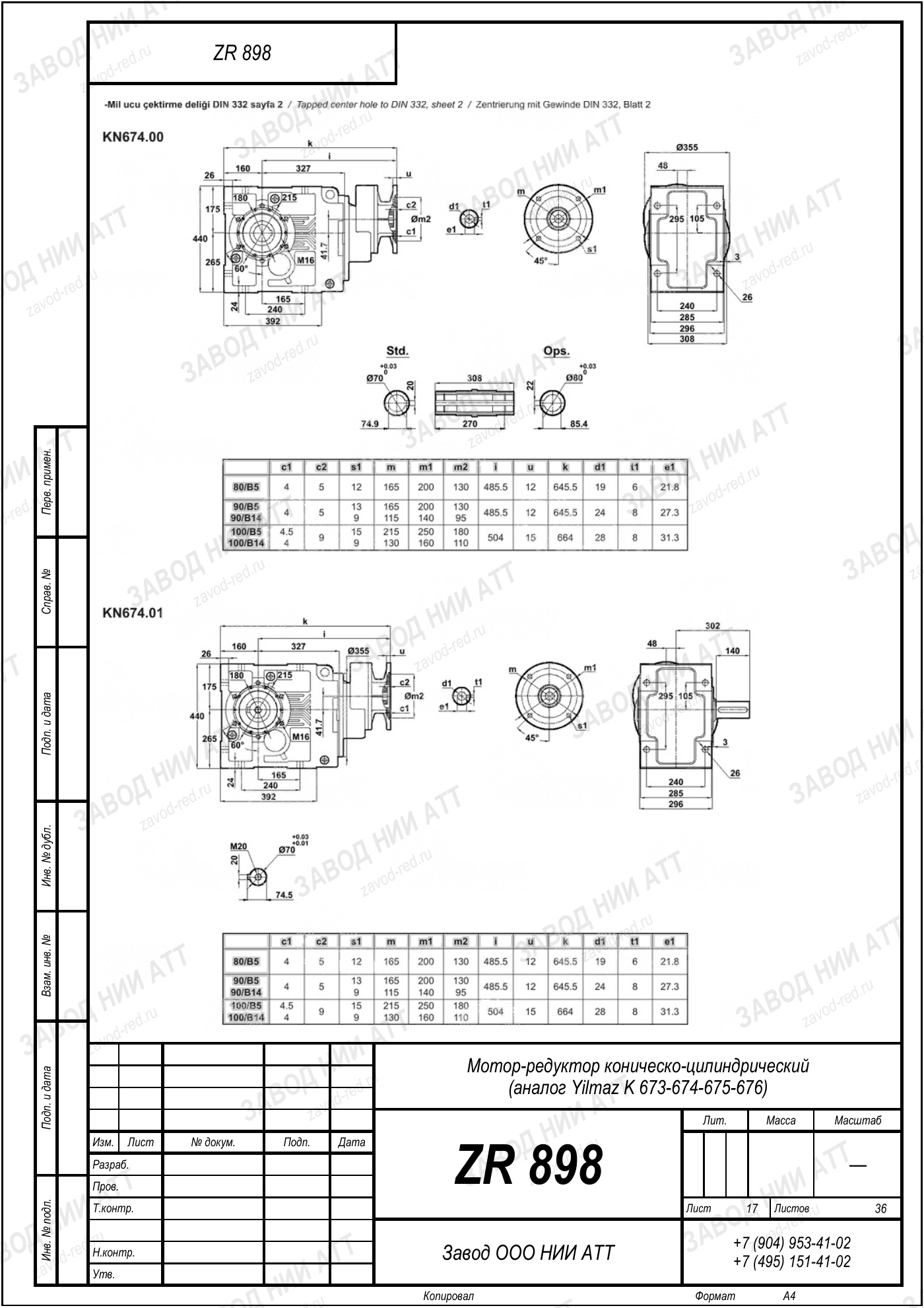

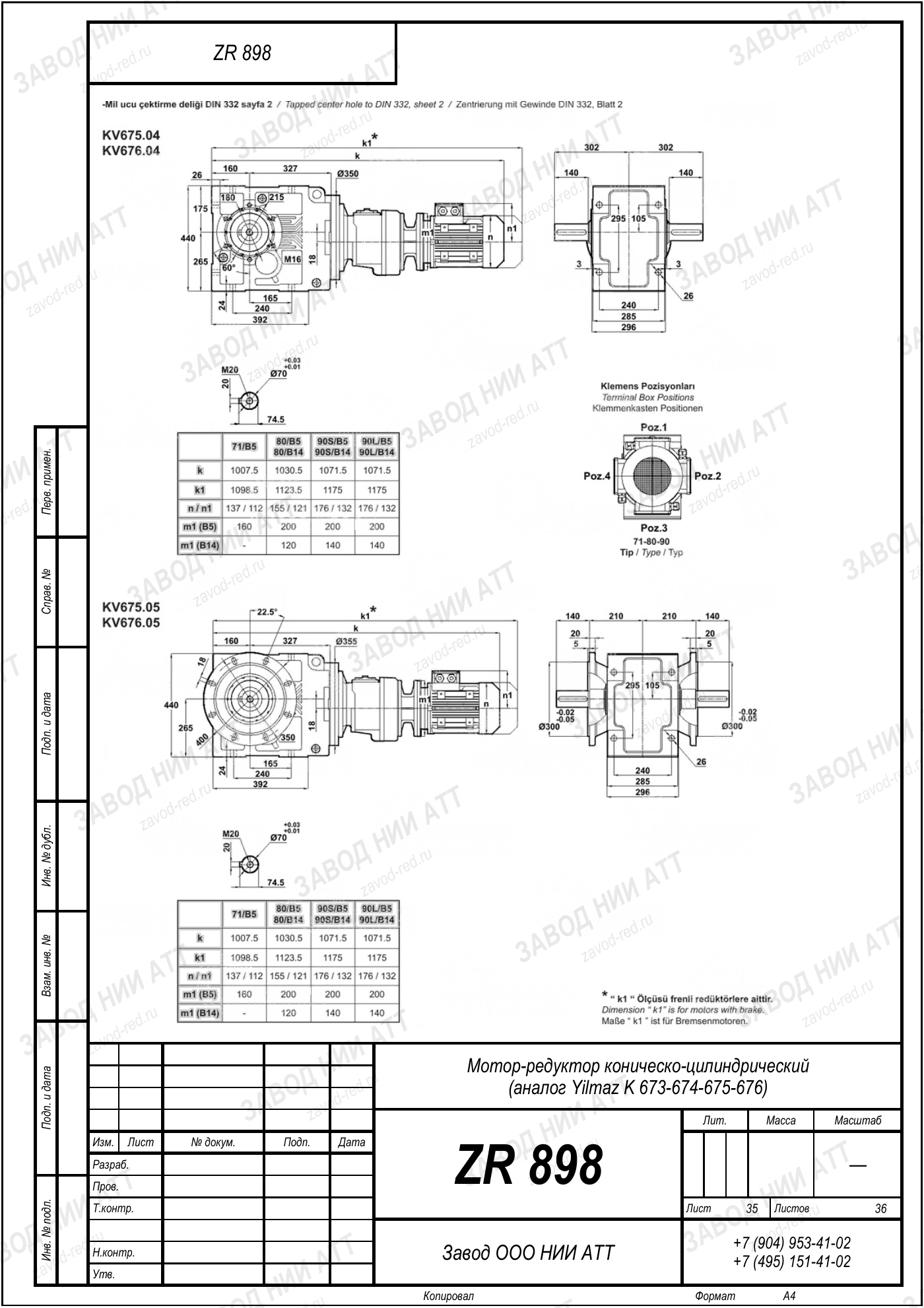

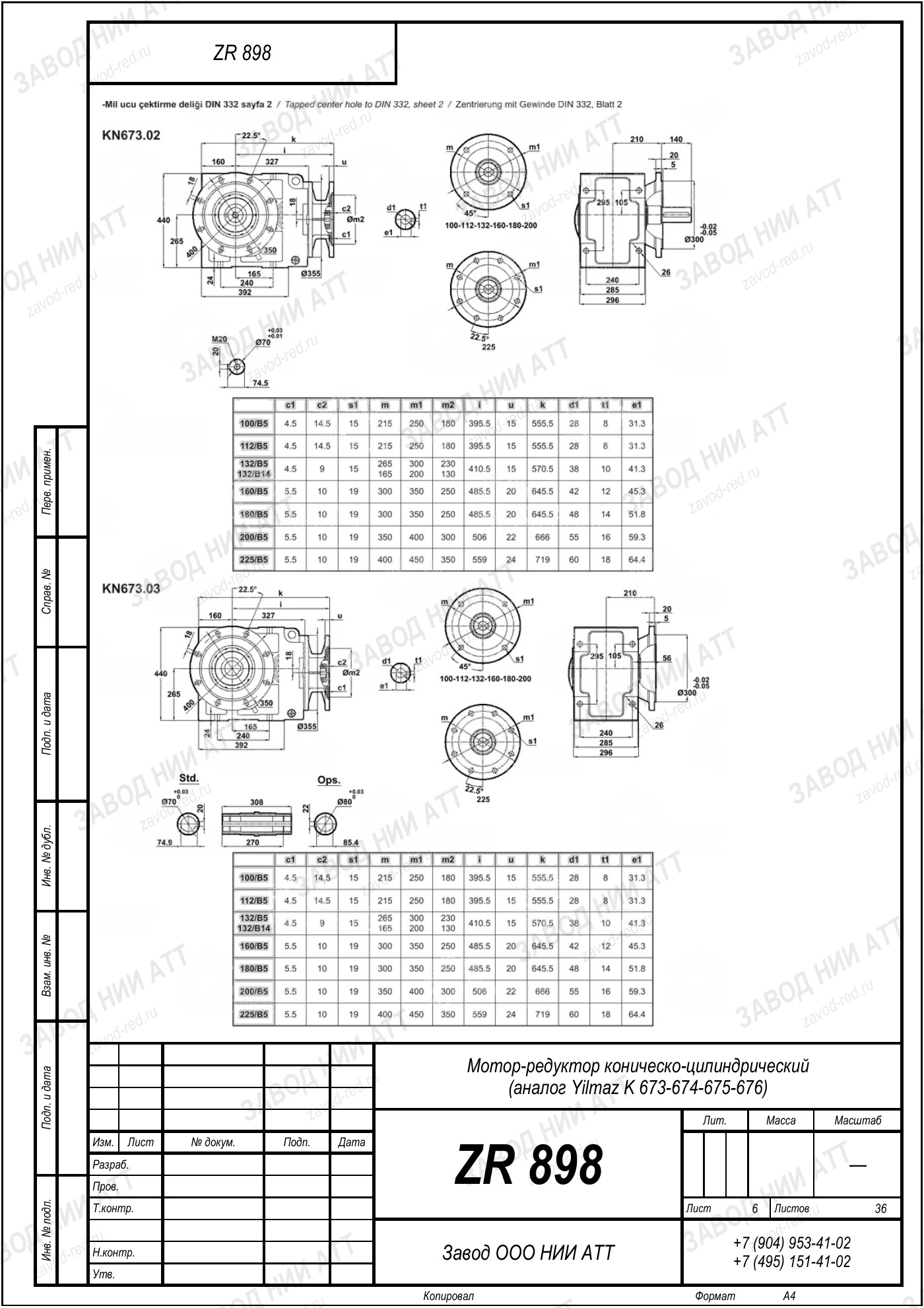

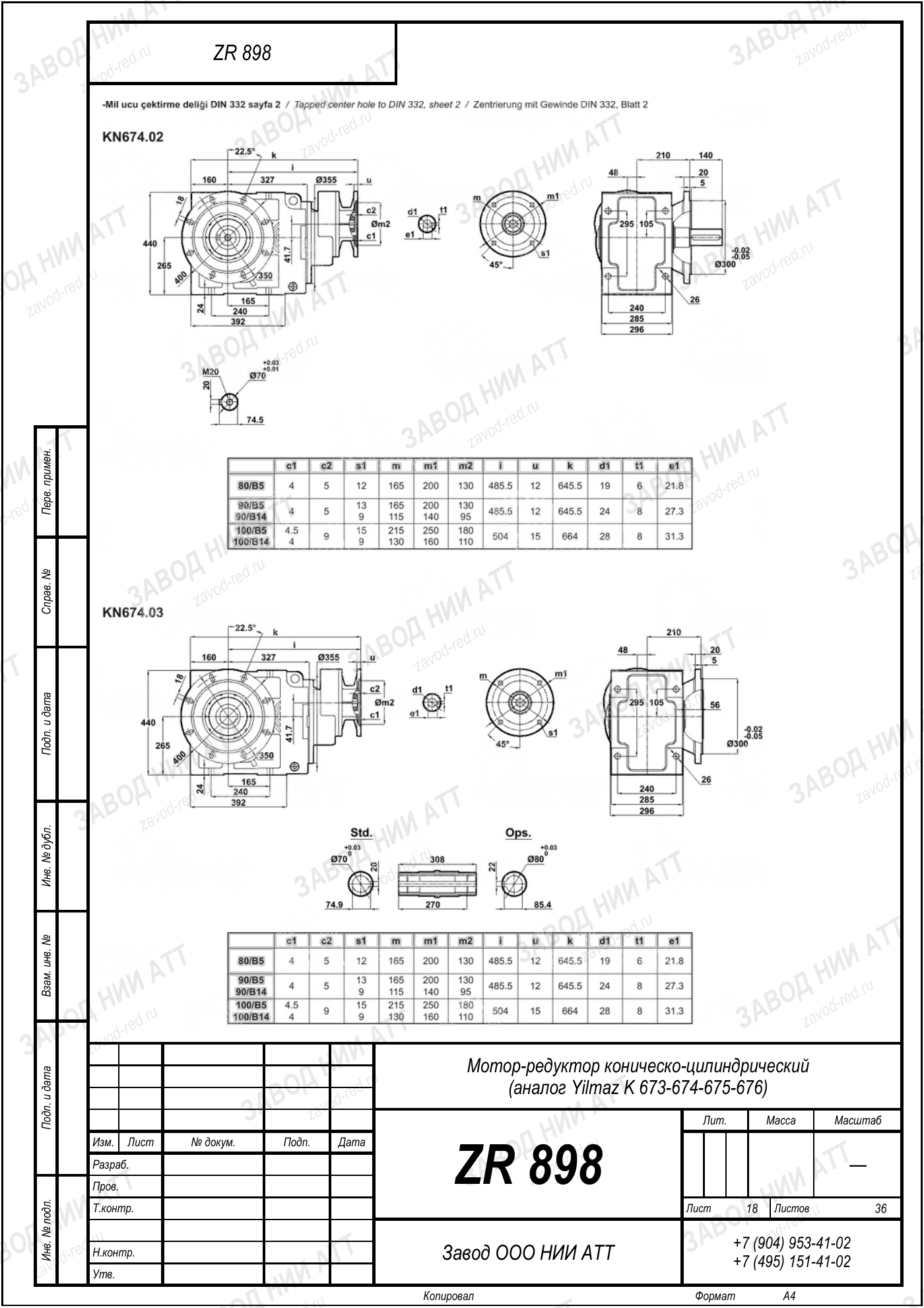

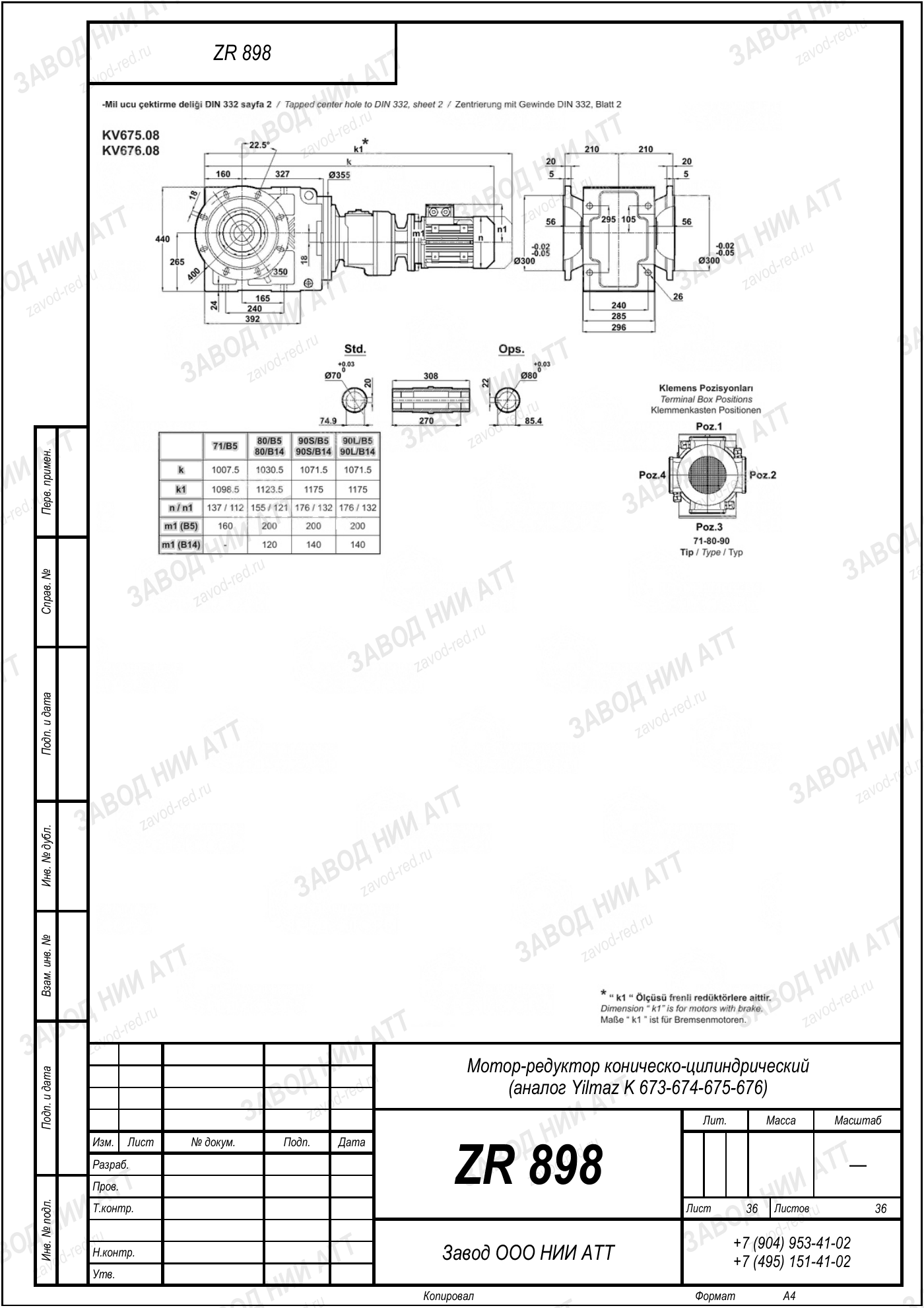

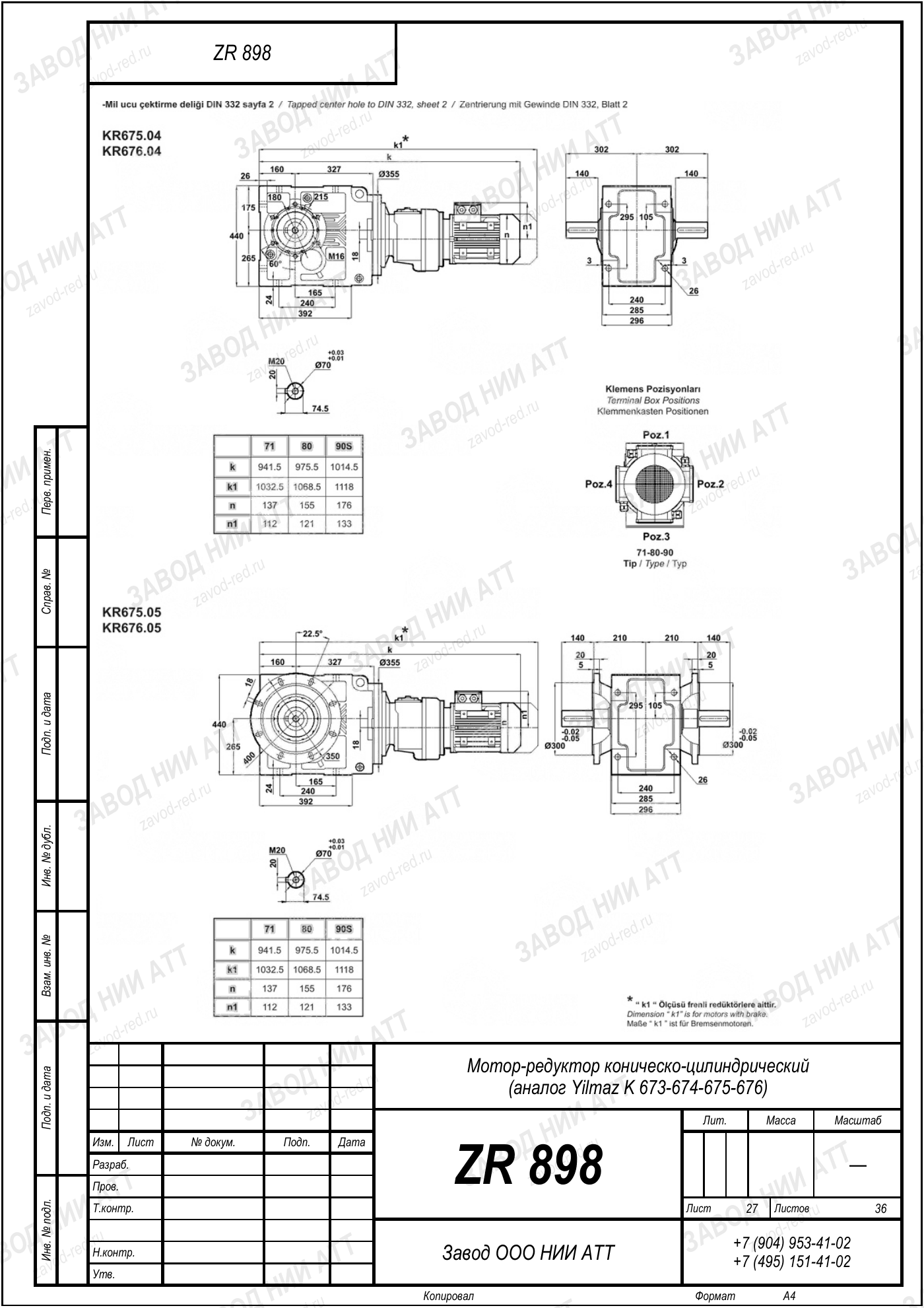

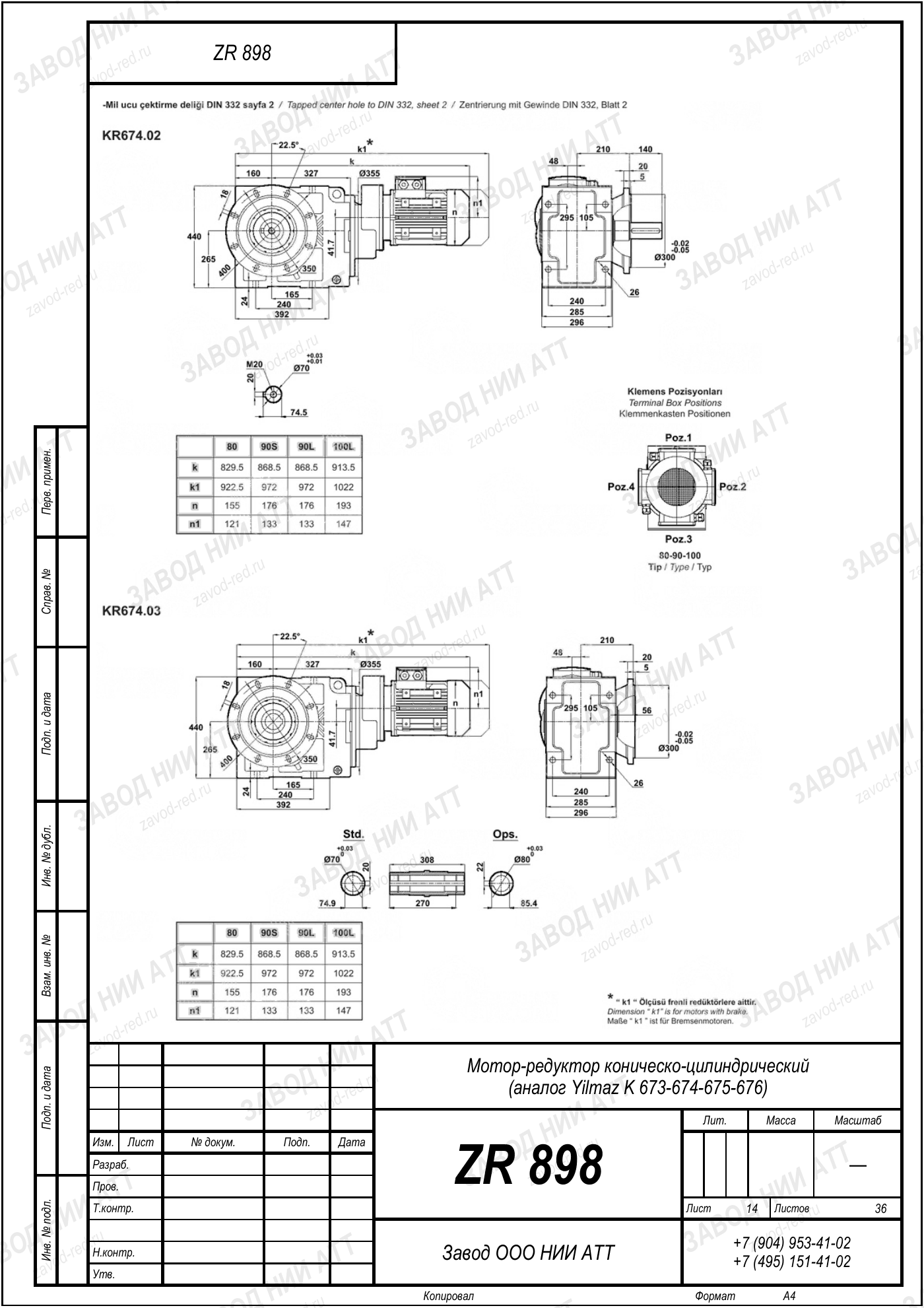

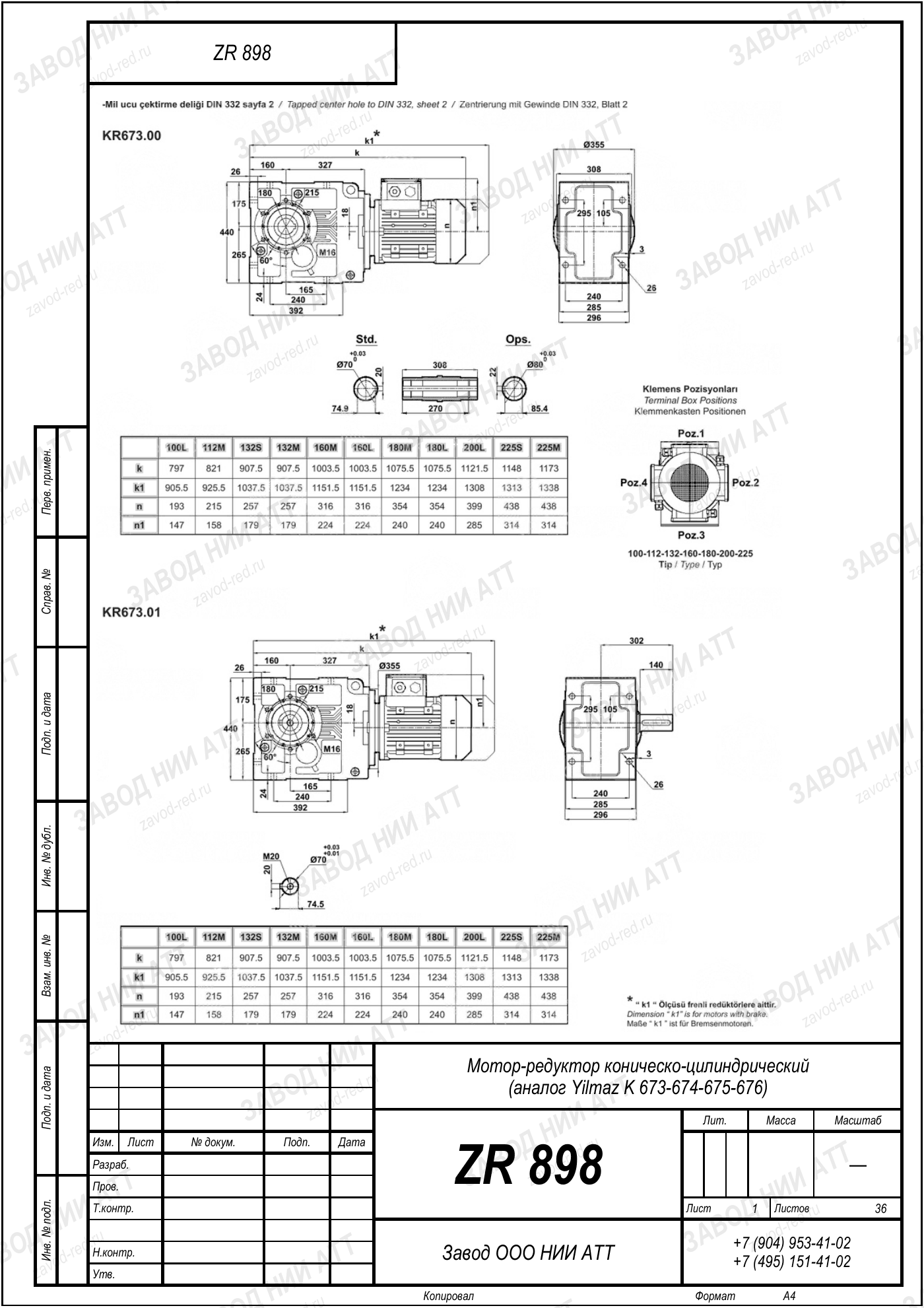

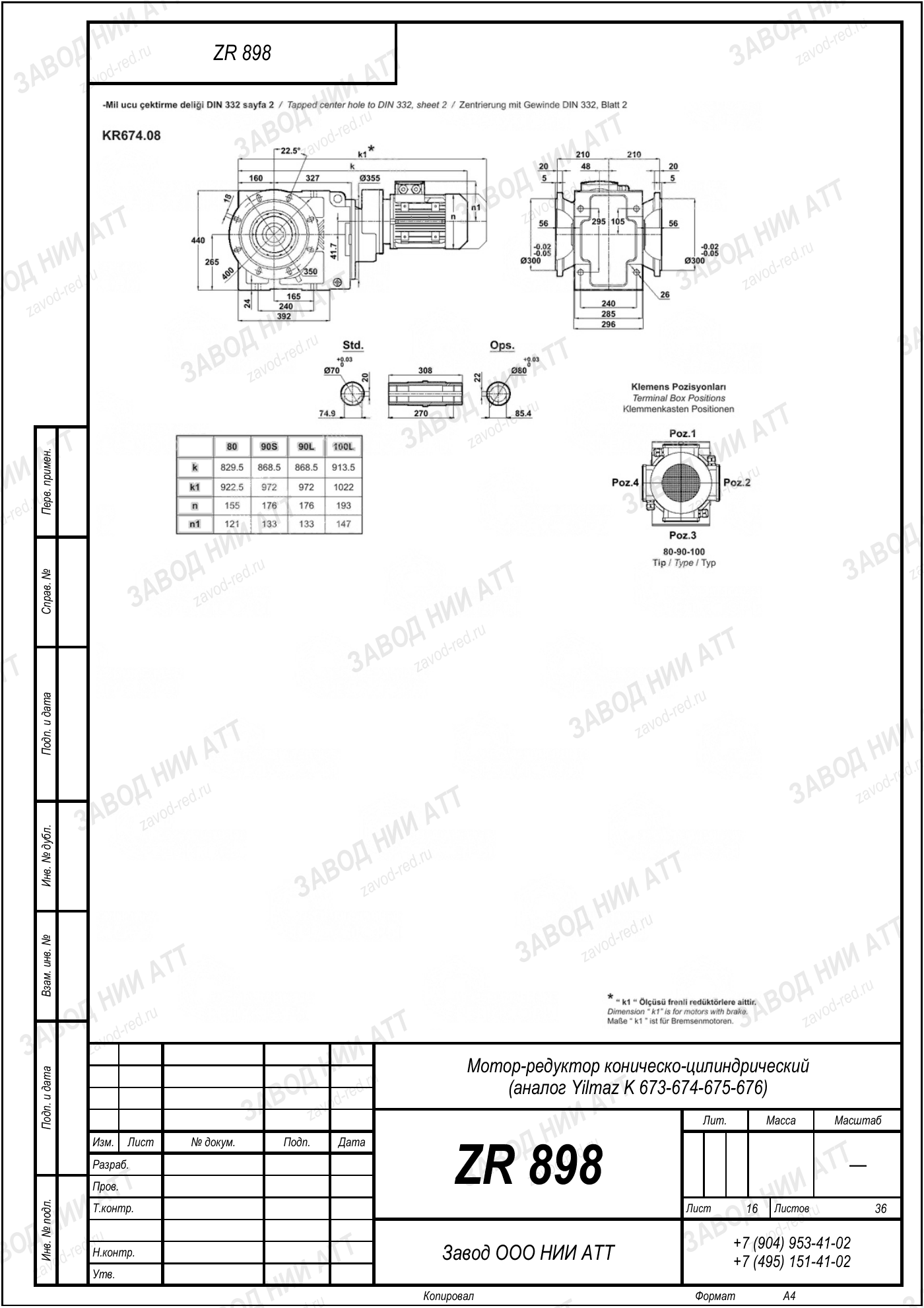

Габаритный и присоединительный чертёж модели Yilmaz K 673/ 674/ 675/ 676 — нажмите на лист, чтобы увеличить. Листов: 36. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Yilmaz K 673/ 674/ 675/ 676 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Типоразмер | 673/ | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Другие серии | N 872, M 872, D 872, E 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 96,5 — отсюда 15 об/мин на выходе, и мощность двигателя 0,75 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Наш аналог: ZR 898 · ПР 319. Подбор ведём от момента и оборотов вашей машины.
Рядом с этой серией производитель выпускает N 872, M 872, D 872, E 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: N872, M872, D872, E125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 898 · ПР 319 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Yilmaz K 673/ 674/ 675/ 676 они другие.
Аналог ZR 898 · ПР 319 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
После обкатки масло меняют по конкретной позиции: исполнение среднетихоходное, и срок замены тут свой. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
На выходном валу 15 об/мин при стандартных 1450 об/мин на входе. Передаточное 96,5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 480 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Формально да, но это уже другой расчёт: под 0,75 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Для монтажа меняется только шильдик: ZR 898 · ПР 319 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 15 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
У Yilmaz K 673/ 674/ 675/ 676 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 15 об/мин на выходе и момент 480 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 898 · ПР 319 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 673/ 674/ 675/ 676 · прочие исполнения (0,75–30 кВт, i=8,71–176,05) | ZR 898 · ПР 319 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Тот же Yilmaz K 673/ 674/ 675/ 676, другое передаточное — корпус и присоединительные размеры совпадают:
