Ступень i=26,93 в корпусе Yilmaz K 573/ 574/ 575/ 576 с двигателем 0,12 кВт даёт 54 об/мин при моменте 21 Н·м; по классу это среднескоростное исполнение. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Обороты подходят для барабанных машин, насосов и наматывателей. Момент здесь небольшой — рабочий диапазон для небольших питателей, заслонок и лабораторных установок; вал тонкий, и перегрузка ударом опаснее статической.
Особенность серии. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 54 об/мин и моменте 21 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,71 м/с при тяговом усилии 168 Н; через шкив ⌀160 мм на выходной вал придёт около 262 Н радиальной нагрузки. На монтаж уходят три цифры: 0,12 кВт, фланец IEC 63 и 0,5 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 1,1 с, быстрее делает только меньшее передаточное число.
Место в ряду. Корпус один, передаточные разные: у Yilmaz K 573/ 574/ 575/ 576 их 8, от 7,21 до 5240. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=100,58 (14 об/мин), вверх — i=7,21 (201 об/мин). Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Yilmaz K 573/ 574/ 575/ 576 доступен как импортная поставка; замена из нашей номенклатуры — ZR 888/959 · ПР 318, посадка один в один.

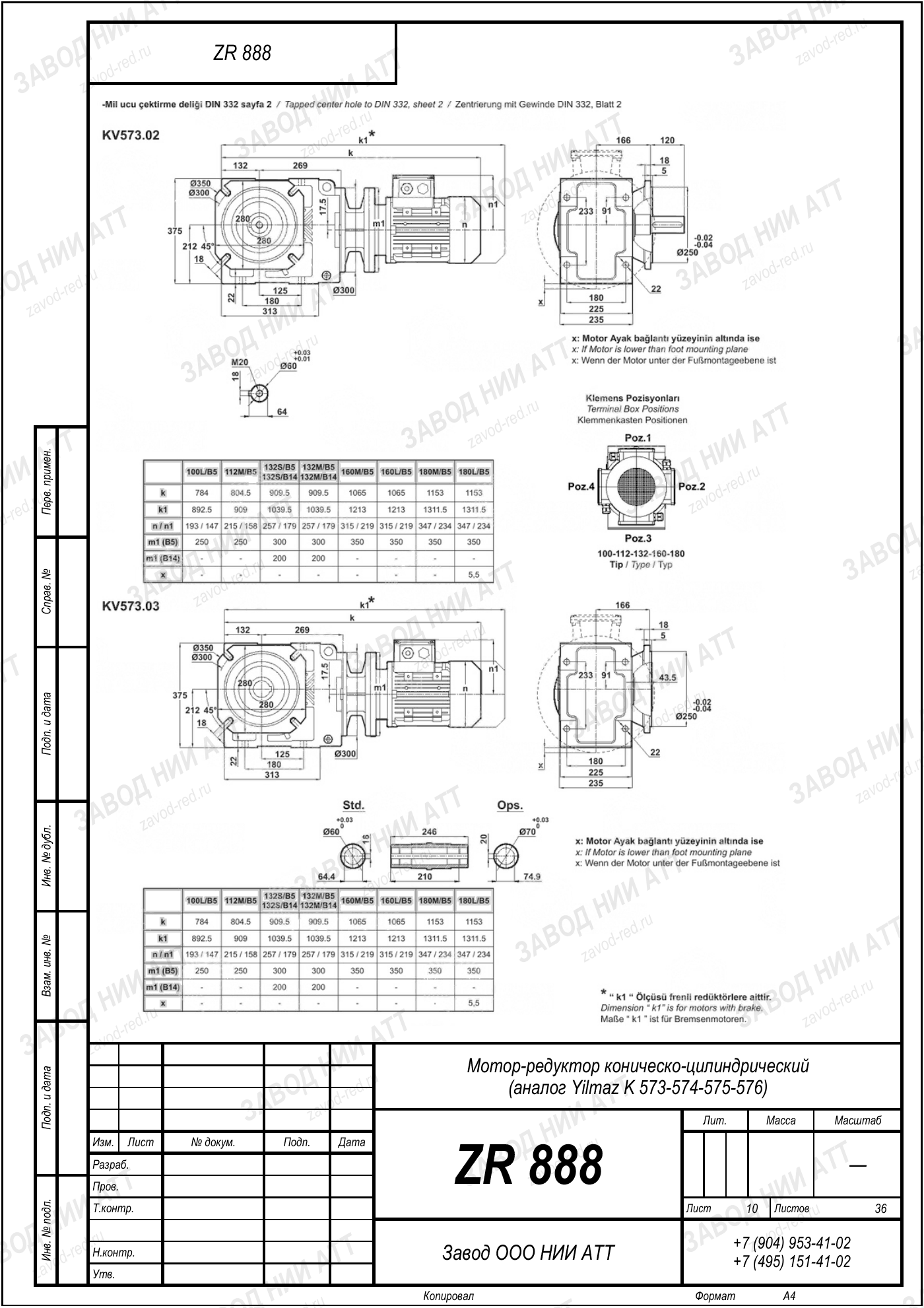

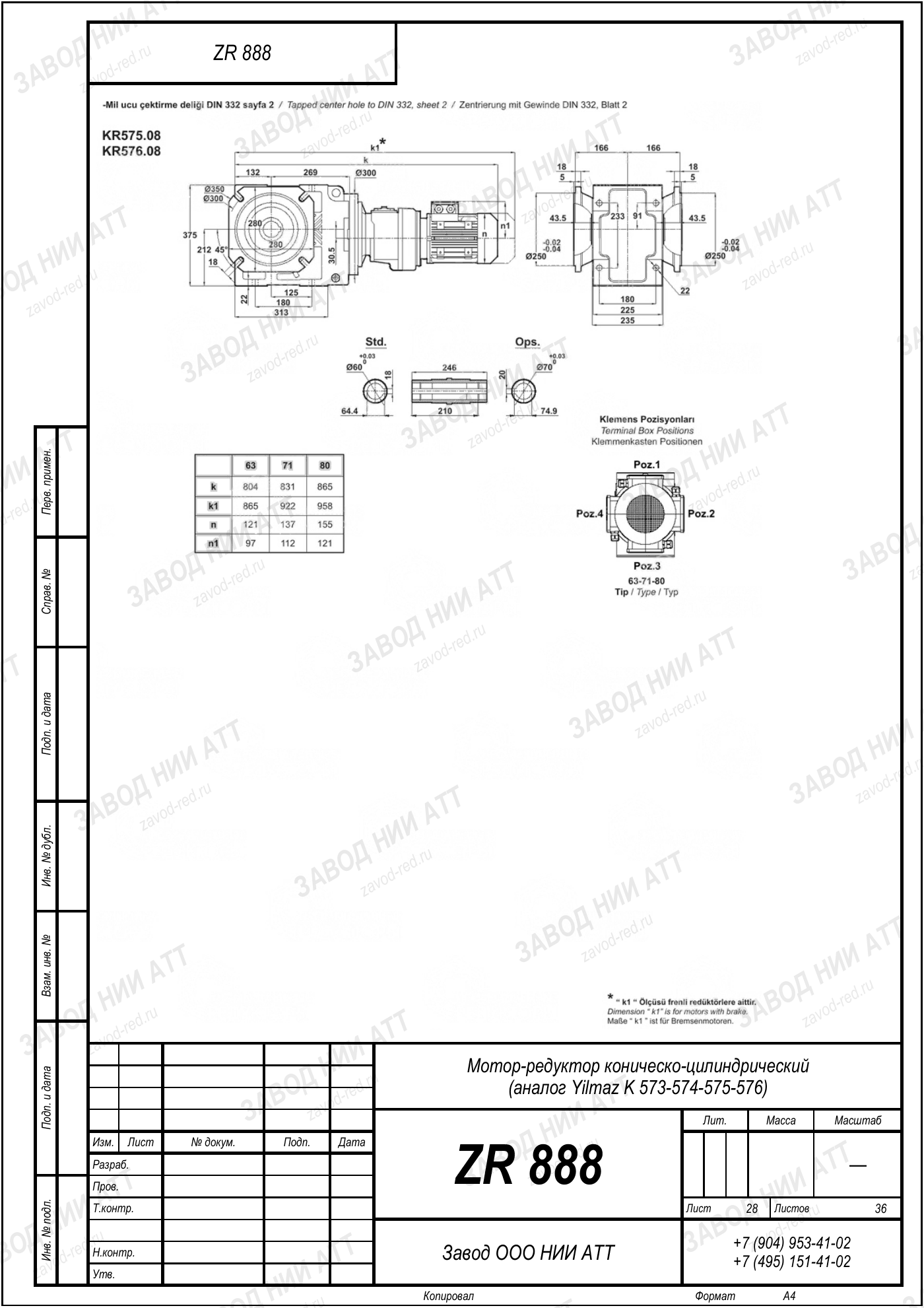

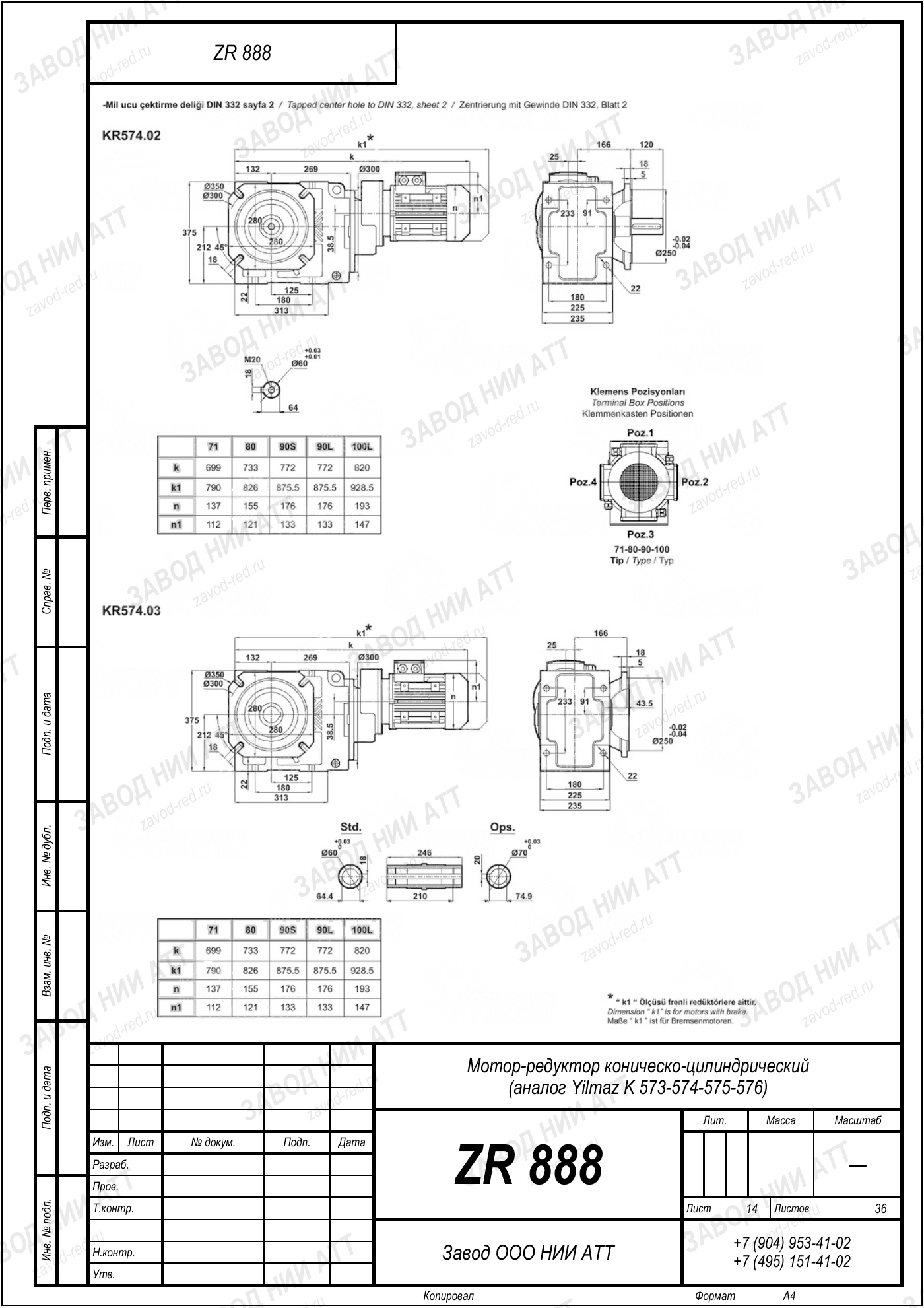

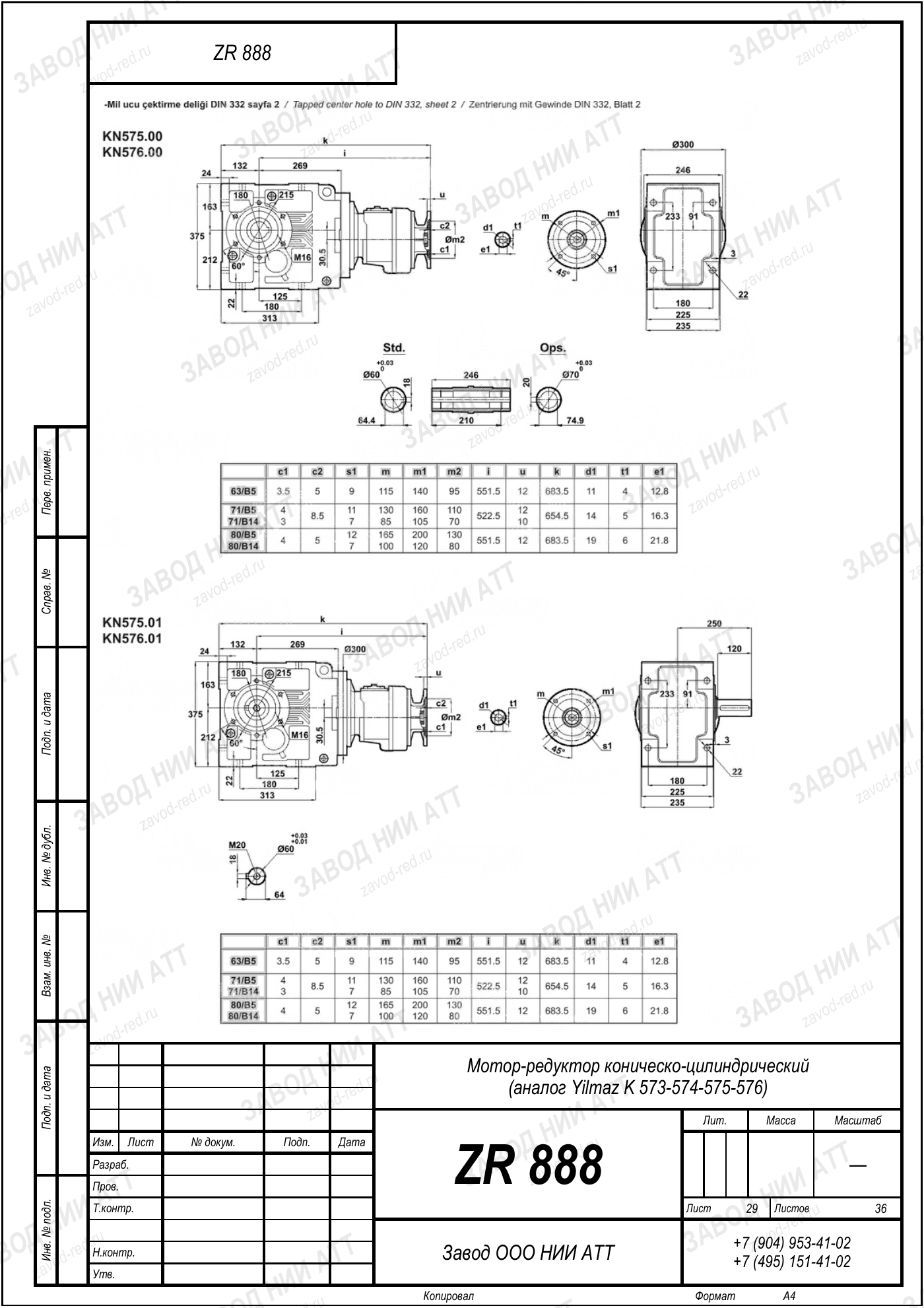

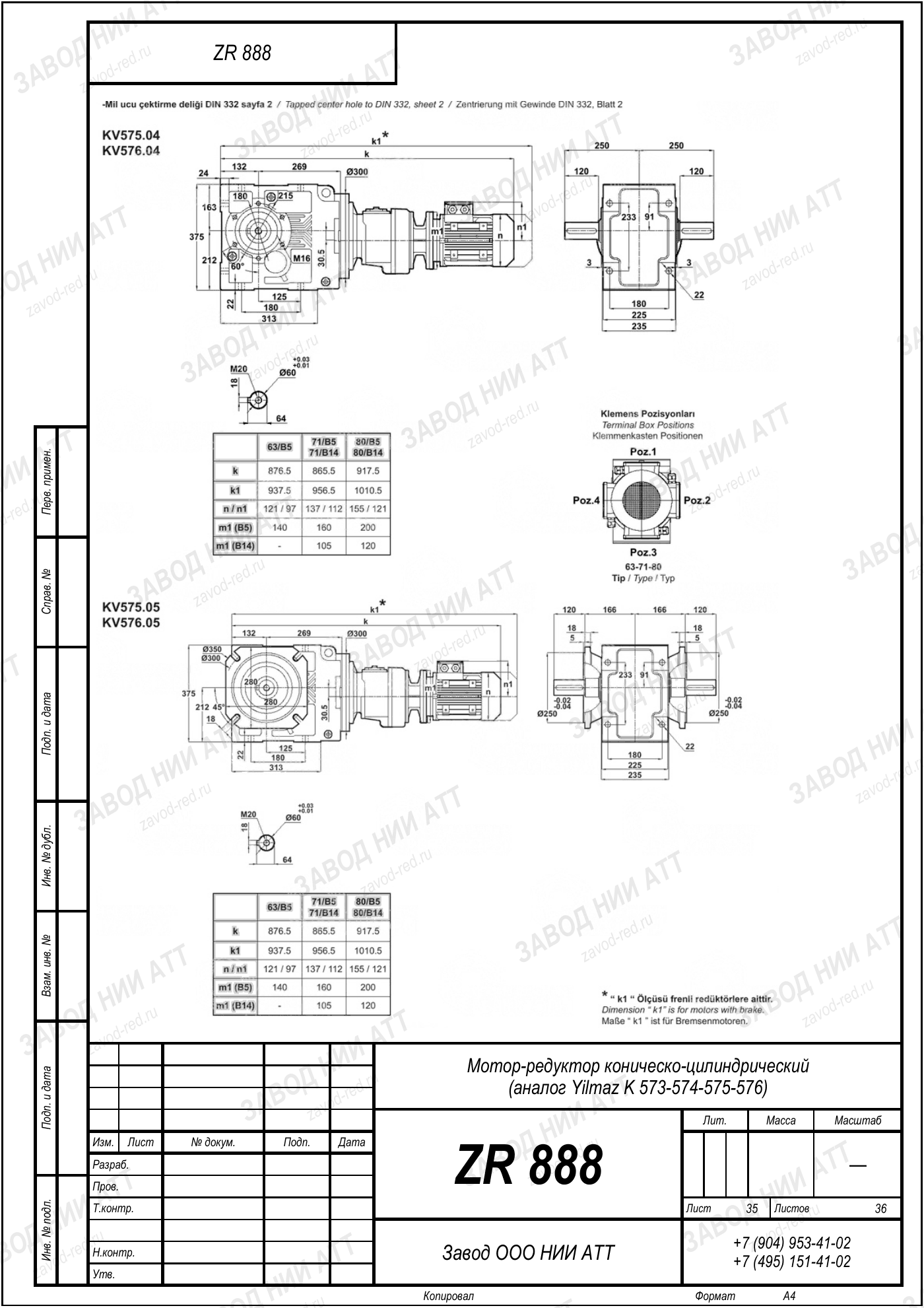

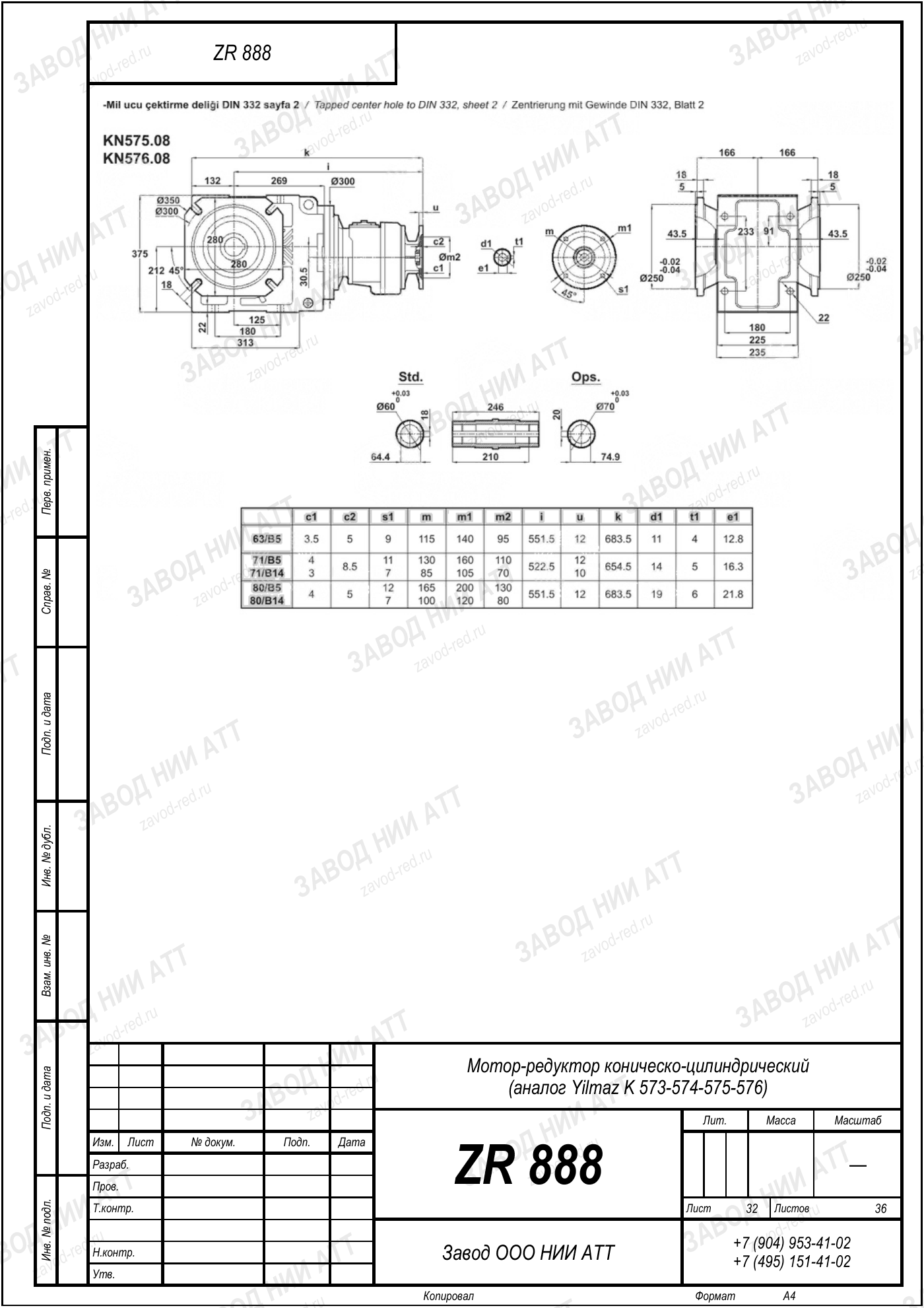

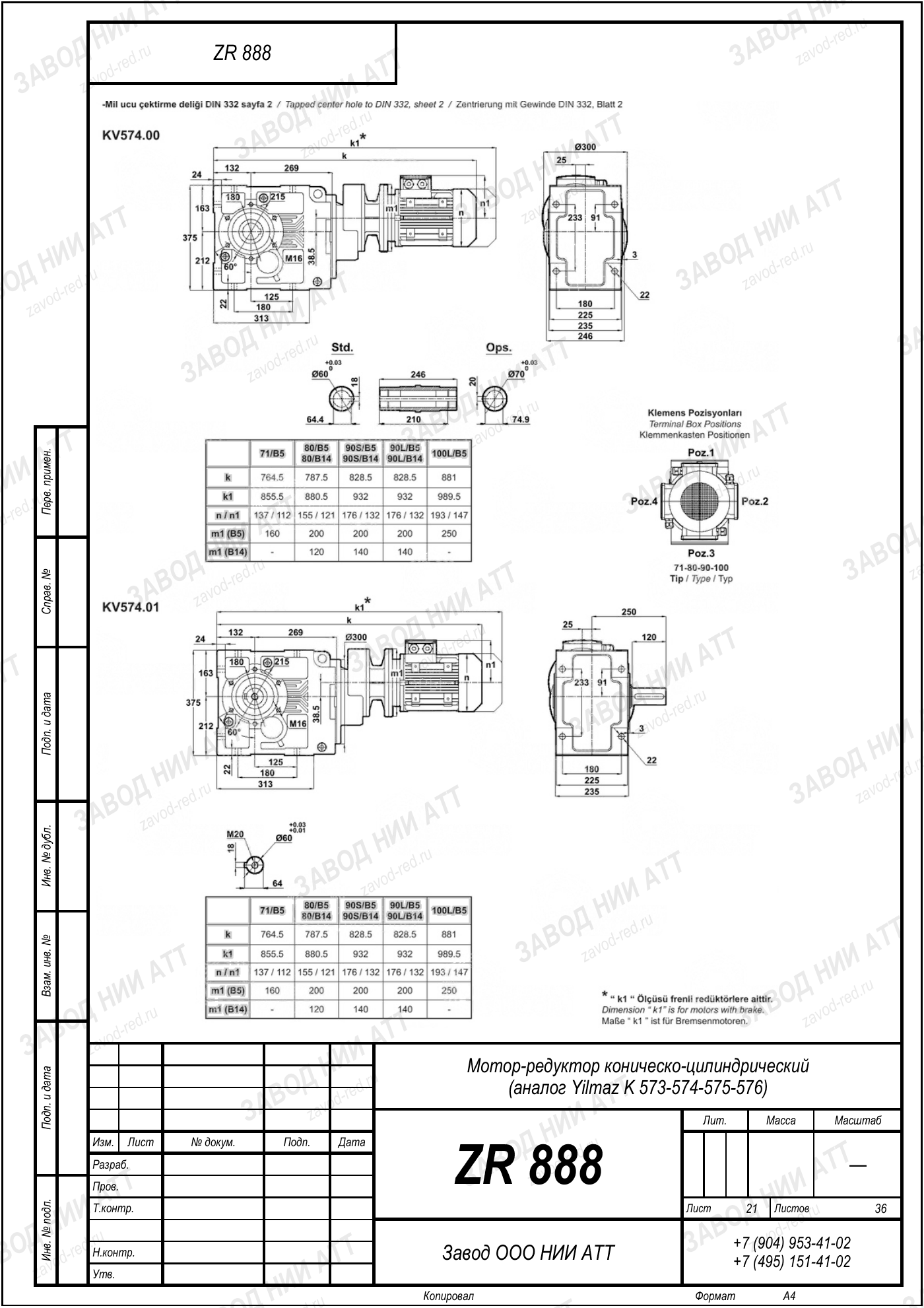

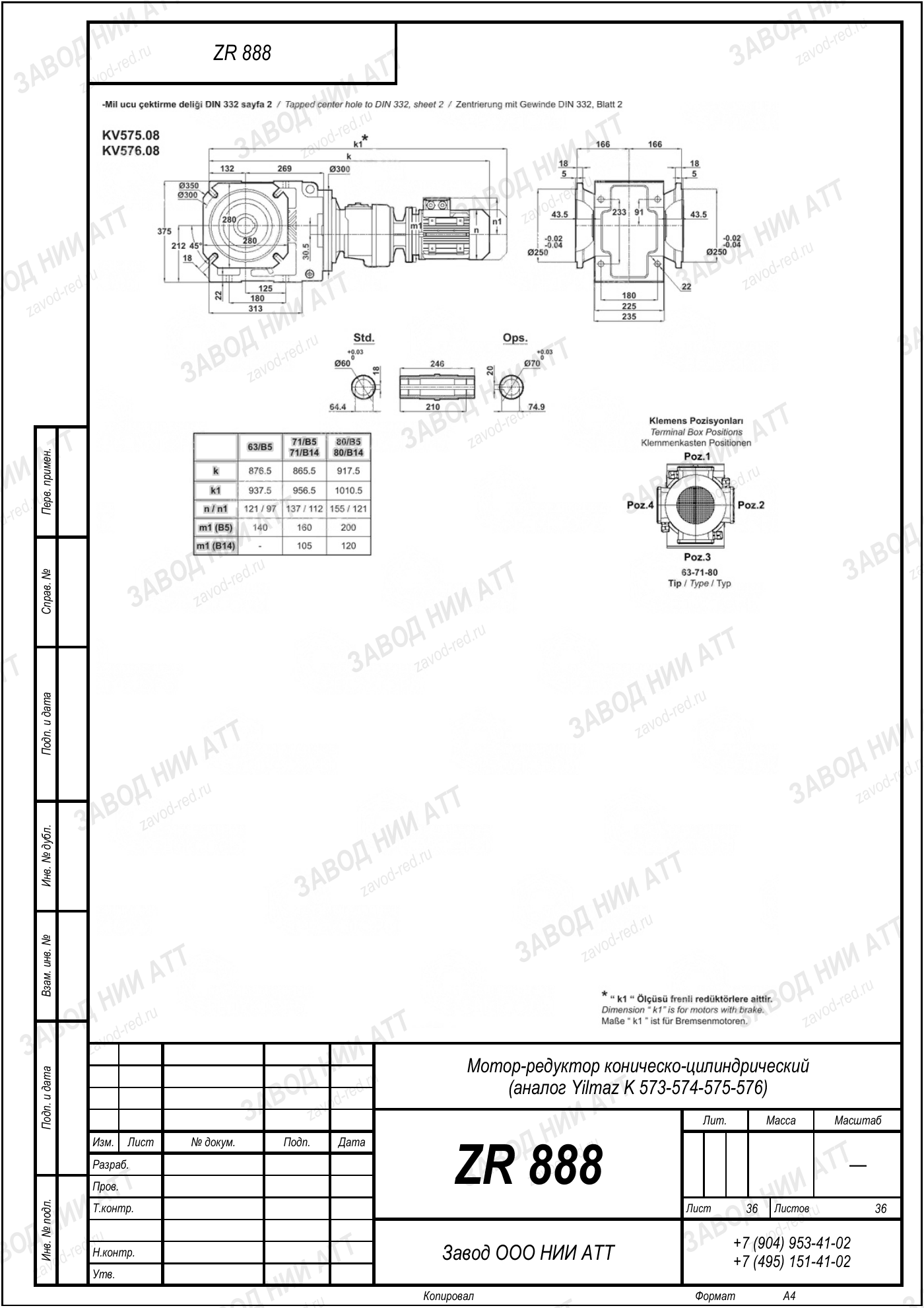

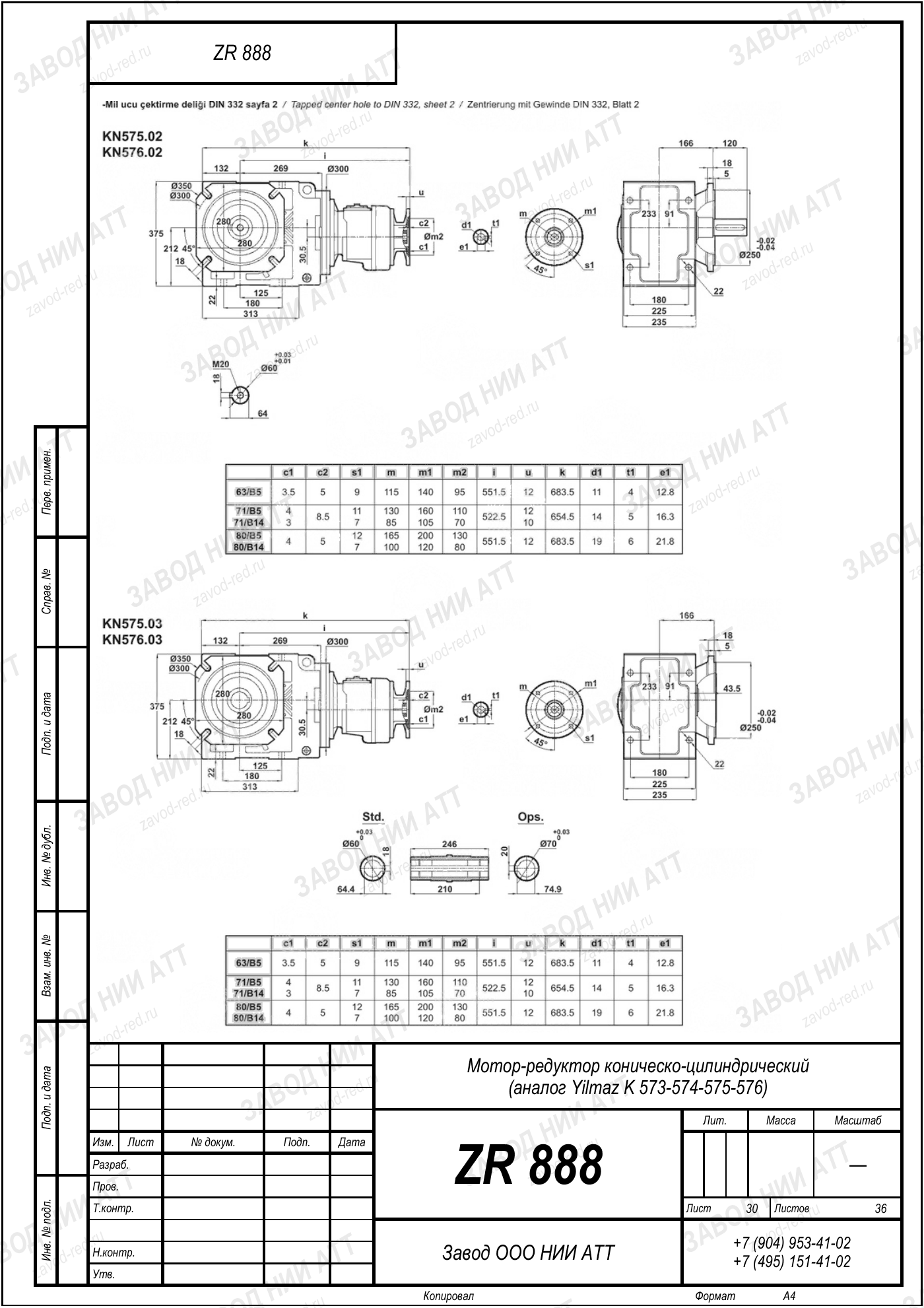

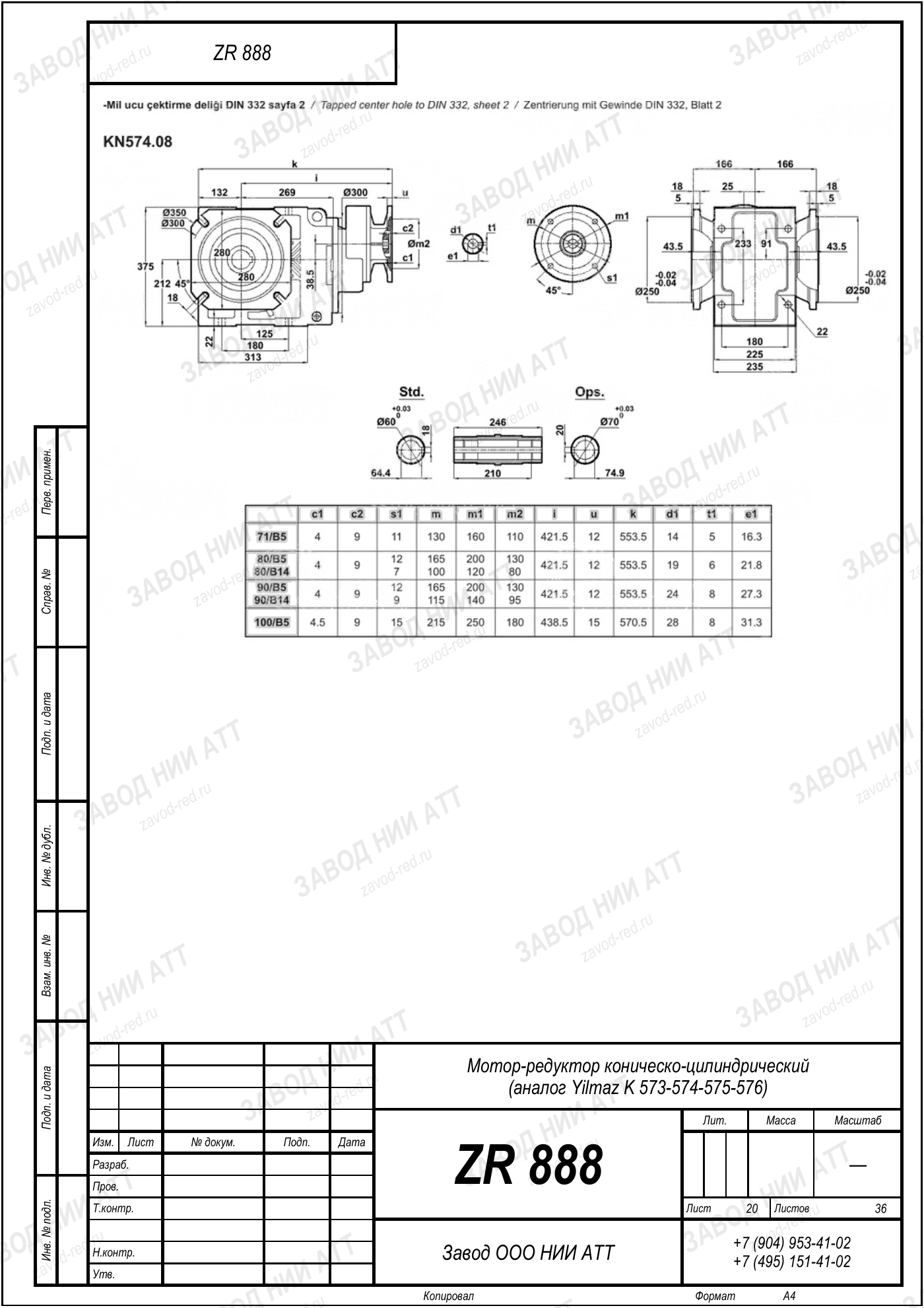

Габаритный и присоединительный чертёж модели Yilmaz K 573/ 574/ 575/ 576 — нажмите на лист, чтобы увеличить. Листов: 36. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Yilmaz K 573/ 574/ 575/ 576 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | K | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 573/ | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Другие серии | N 872, M 872, D 872, E 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 26,93 — отсюда 54 об/мин на выходе, и мощность двигателя 0,12 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Этой позиции отвечает ZR 888/959 · ПР 318 — соответствие считаем по нагрузке, а не по таблице кодов.
Рядом с этой серией производитель выпускает N 872, M 872, D 872, E 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: N872, M872, D872, E125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 888/959 · ПР 318 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда Yilmaz K 573/ 574/ 575/ 576 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Подбираем ZR 888/959 · ПР 318 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
В паспорте смотрите строку именно этой позиции: исполнение среднескоростное, интервалы у него свои, а не общие для всего ряда передаточных чисел. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
На выходном валу 54 об/мин при стандартных 1450 об/мин на входе. Передаточное 26,93 — это отношение входной скорости к выходной.
Номинальный момент на выходе 21 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,12 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Переходная плита не понадобится: ZR 888/959 · ПР 318 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 54 об/мин, соседние по ряду — свои значения.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
В ряду Yilmaz K 573/ 574/ 575/ 576 десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 54 об/мин на выходе и момент 21 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 888/959 · ПР 318.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 573/ 574/ 575/ 576 · прочие исполнения (0,12–22 кВт, i=7,21–5240) | ZR 888/959 · ПР 318 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Нужен другой момент на выходе — исполнения Yilmaz K 573/ 574/ 575/ 576 с соседним передаточным, корпус общий:
