Это среднетихоходное исполнение Yilmaz K 473/ 474/ 475/ 476: передаточное i=99,75 с двигателем 0,2 кВт даёт 15 об/мин на выходе при моменте 130 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Такая скорость нужна в приводах ленточных транспортёров, ковшовых элеваторов и питателей, момент средний — это привод транспортёров средней производительности и мешалок. Учтите: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта серия. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 15 об/мин и моменте 130 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,25 м/с при тяговом усилии 825 Н; через шкив ⌀160 мм на выходной вал придёт около 1625 Н радиальной нагрузки. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 4 с, быстрее делает только меньшее передаточное число.
Место в ряду. Вилка передаточных у Yilmaz K 473/ 474/ 475/ 476 — от 7,24 до 192,18, внутри 9 ступеней. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=131 (11 об/мин), вверх — i=68,89 (21 об/мин). По двигателю ряд идёт от 0,2 до 2,2 кВт, здесь 0,2 кВт — 1-я мощность из 3. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Кроме оригинала Yilmaz K 473/ 474/ 475/ 476 предлагаем ZR 878 · ПР 317 — тот же габарит и крепление, срок поставки короче.

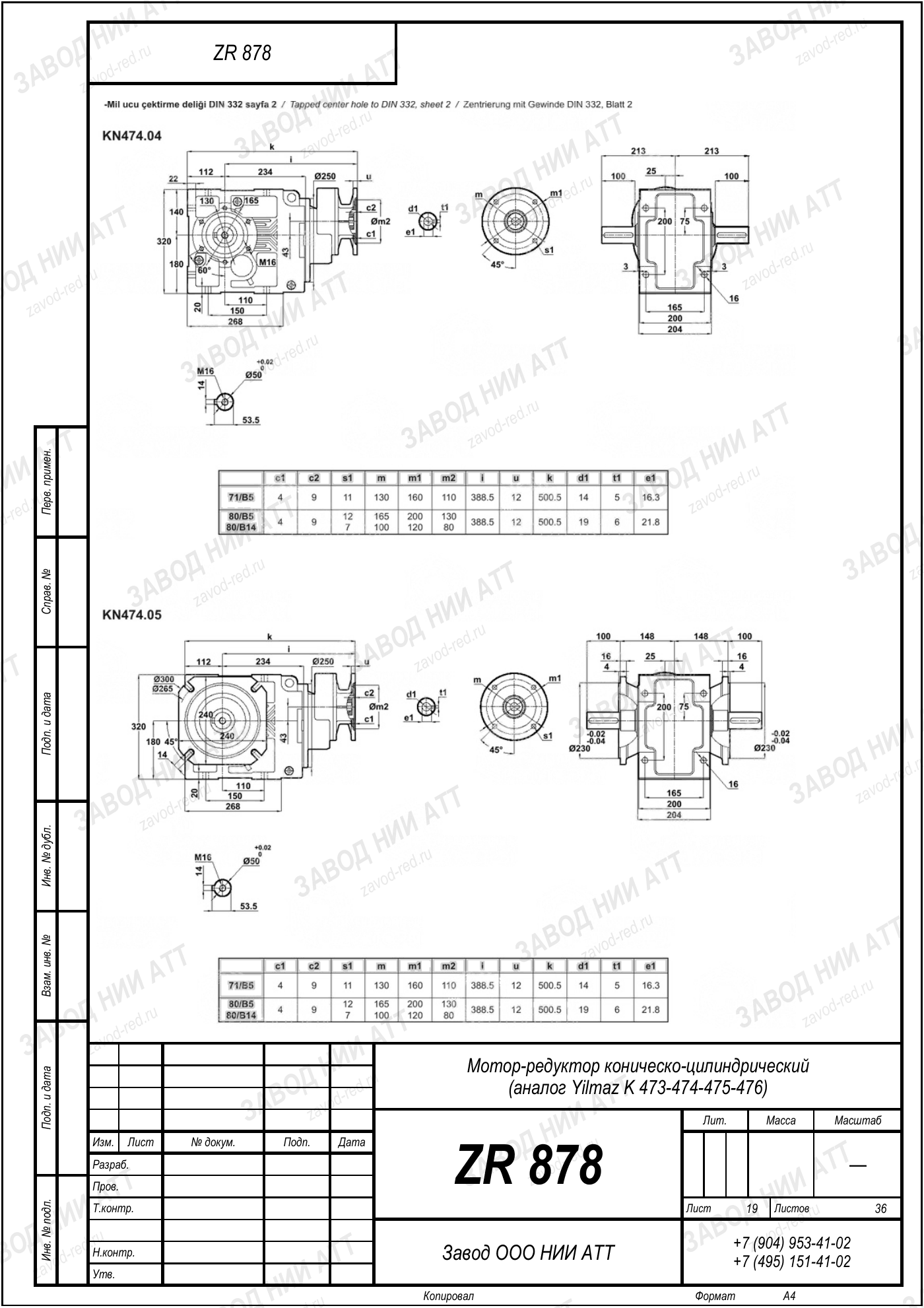

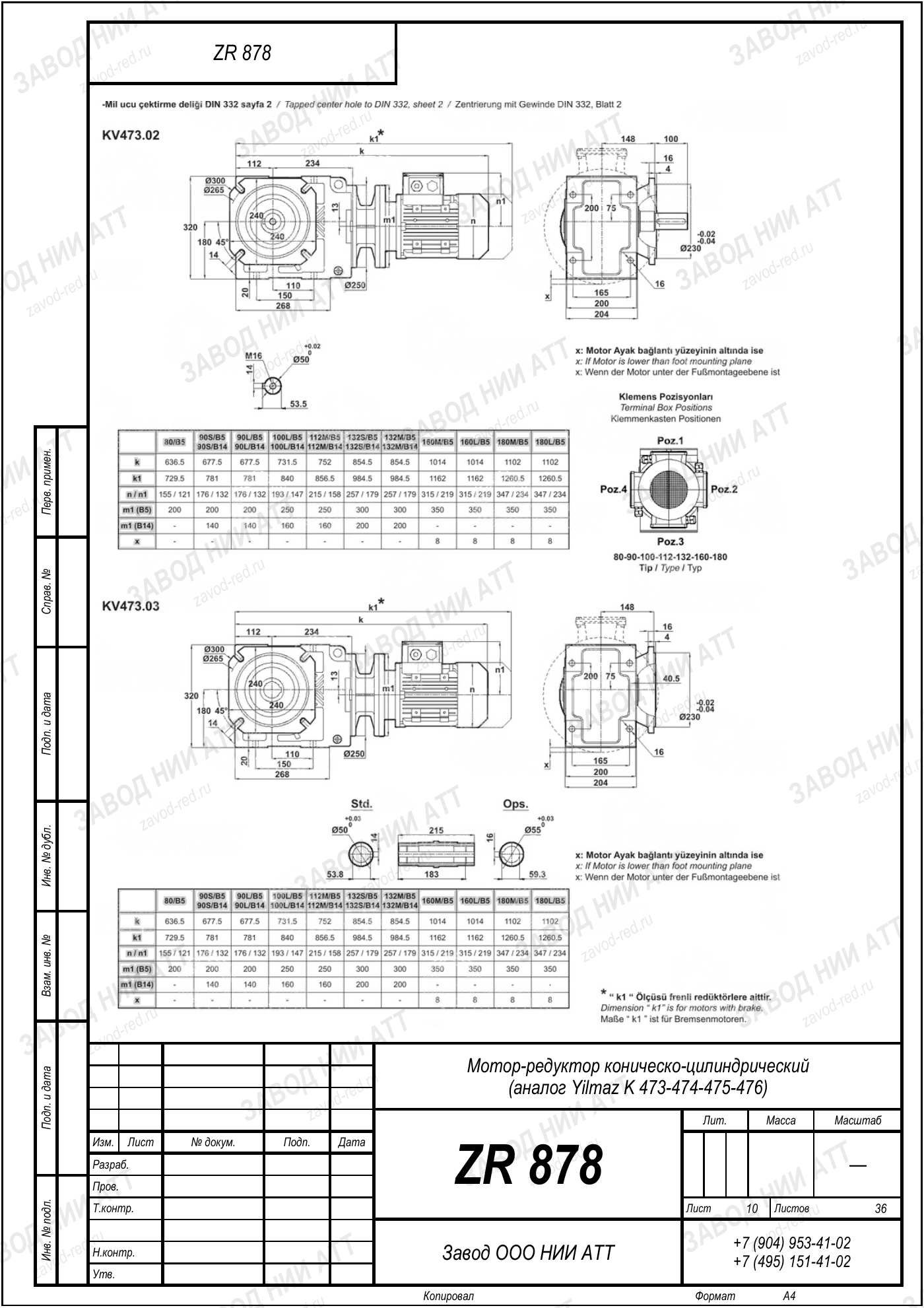

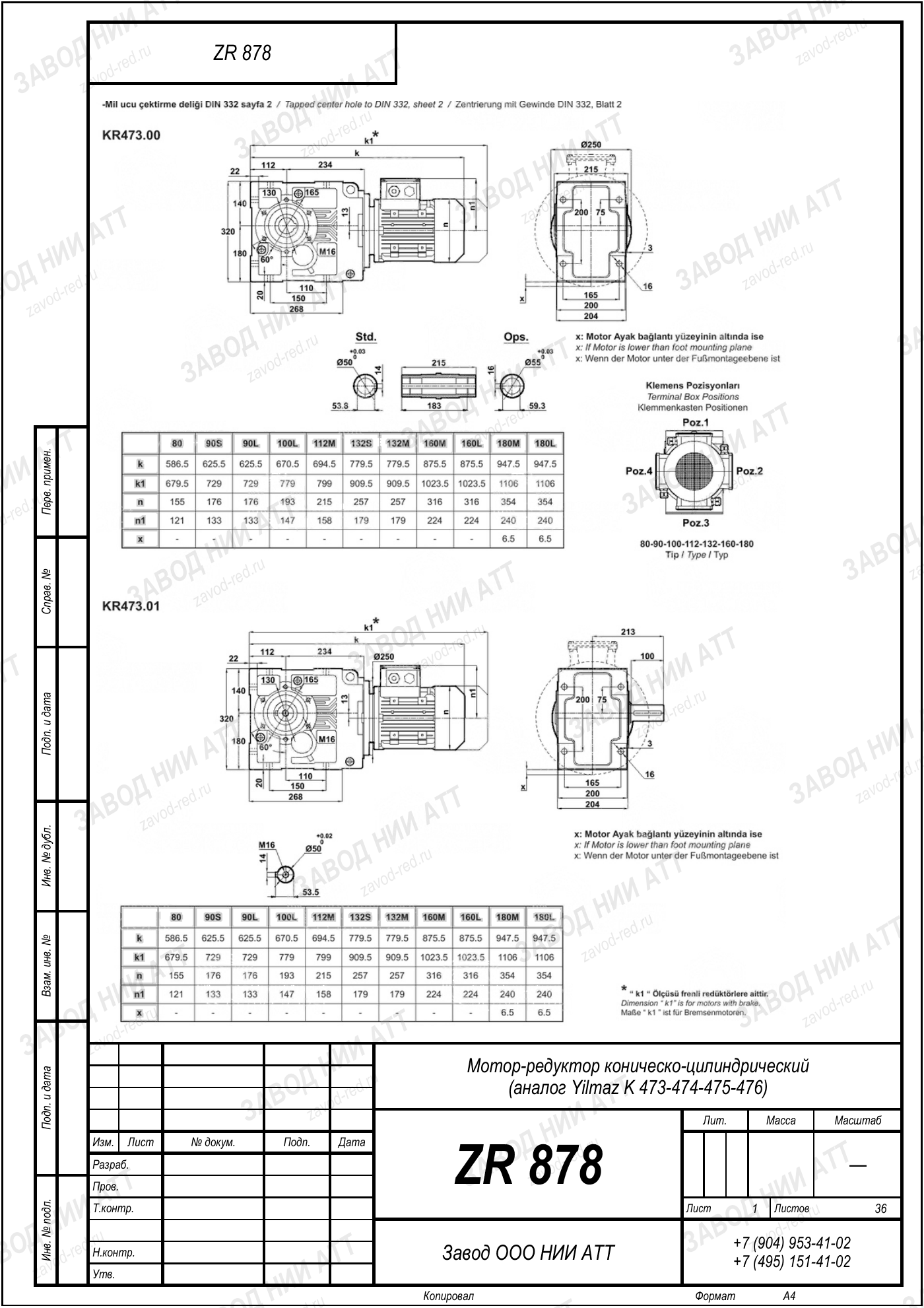

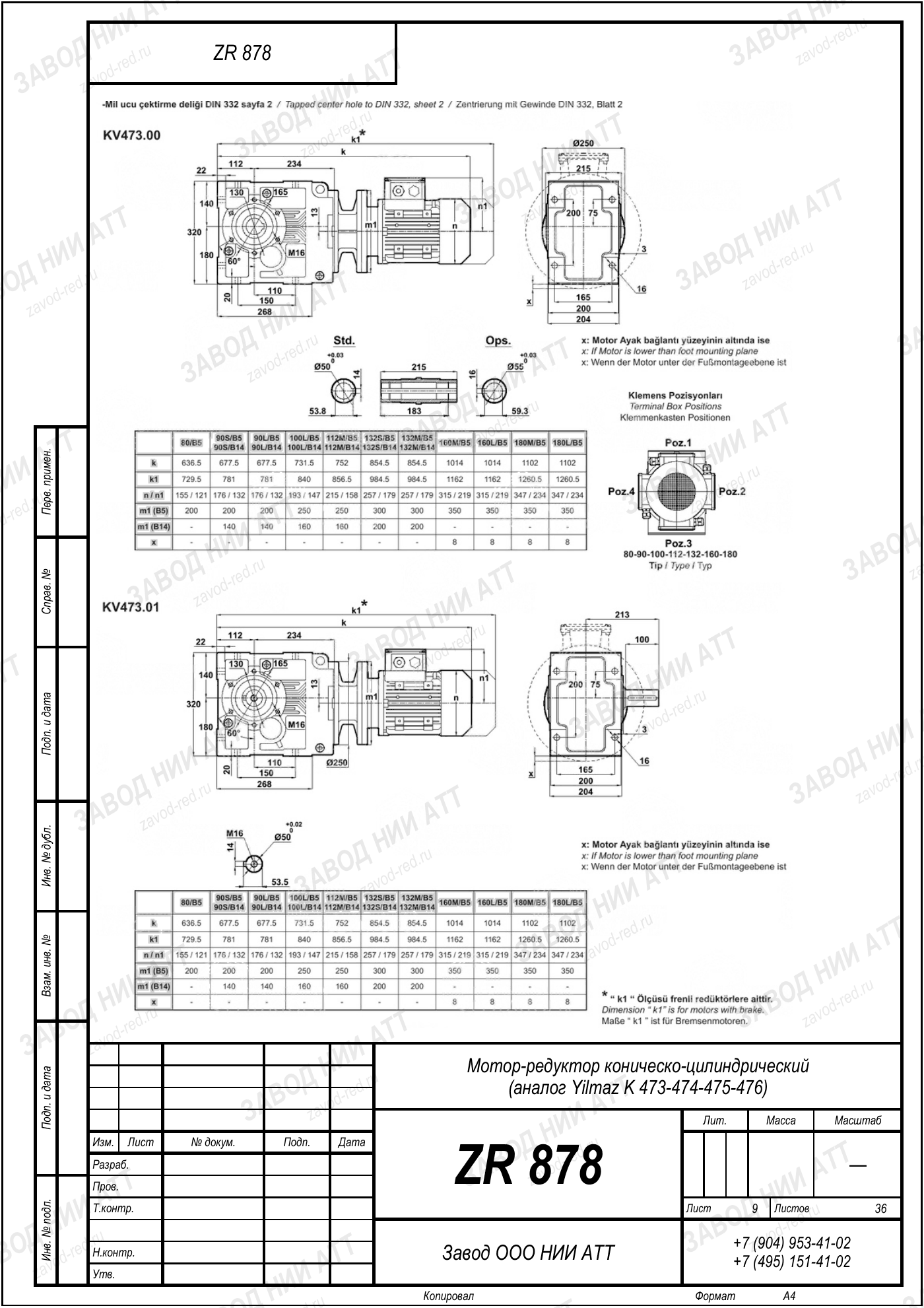

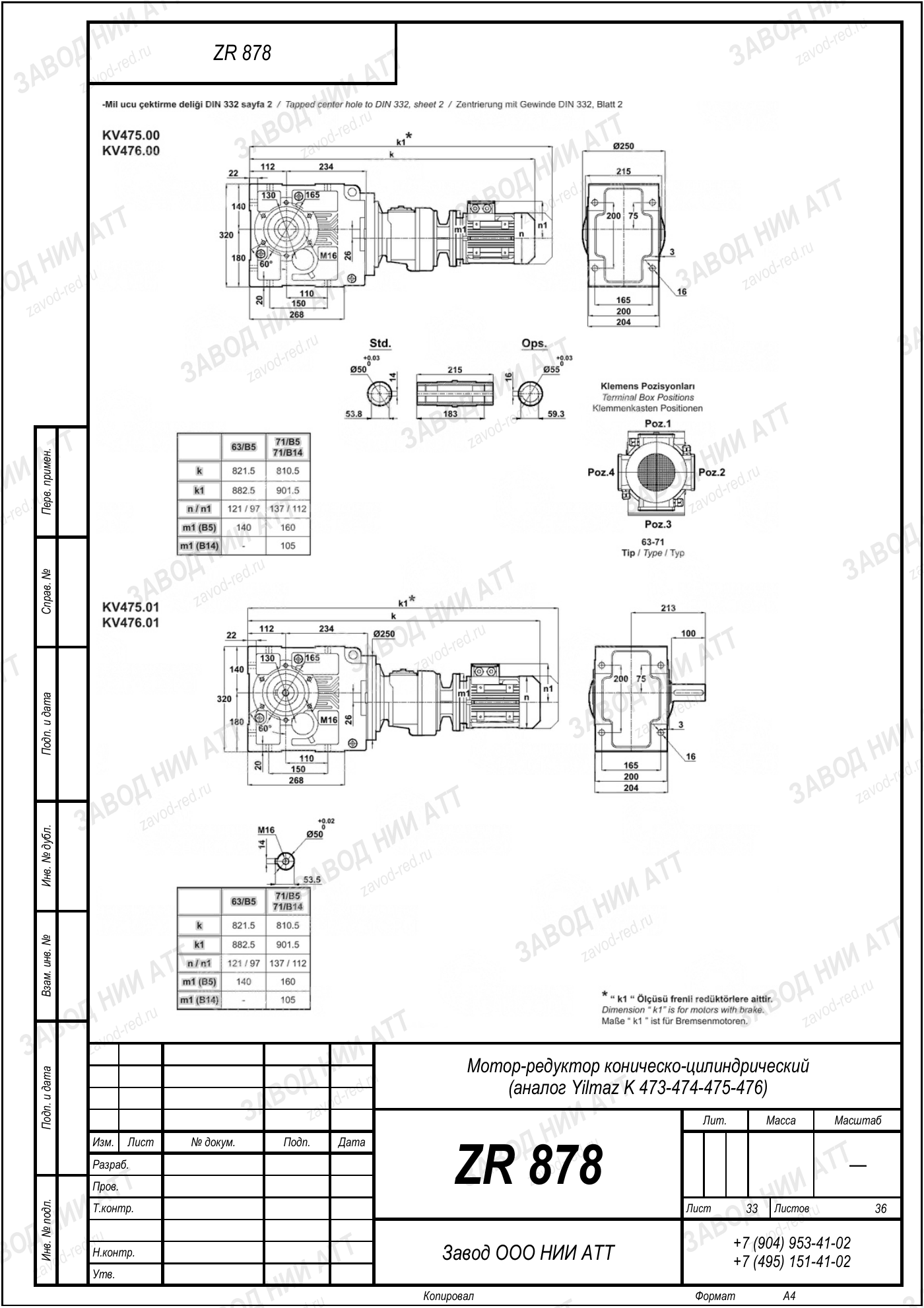

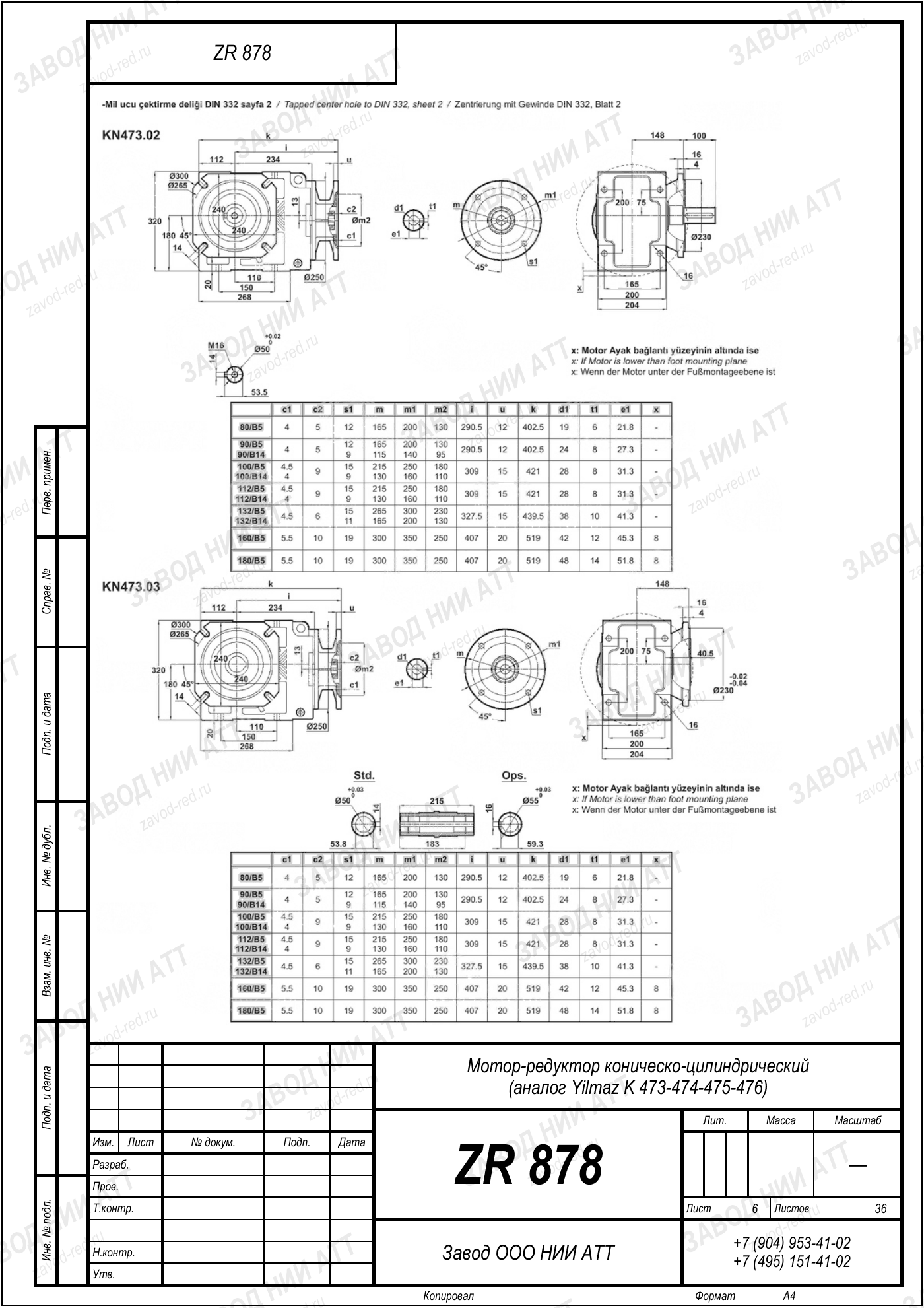

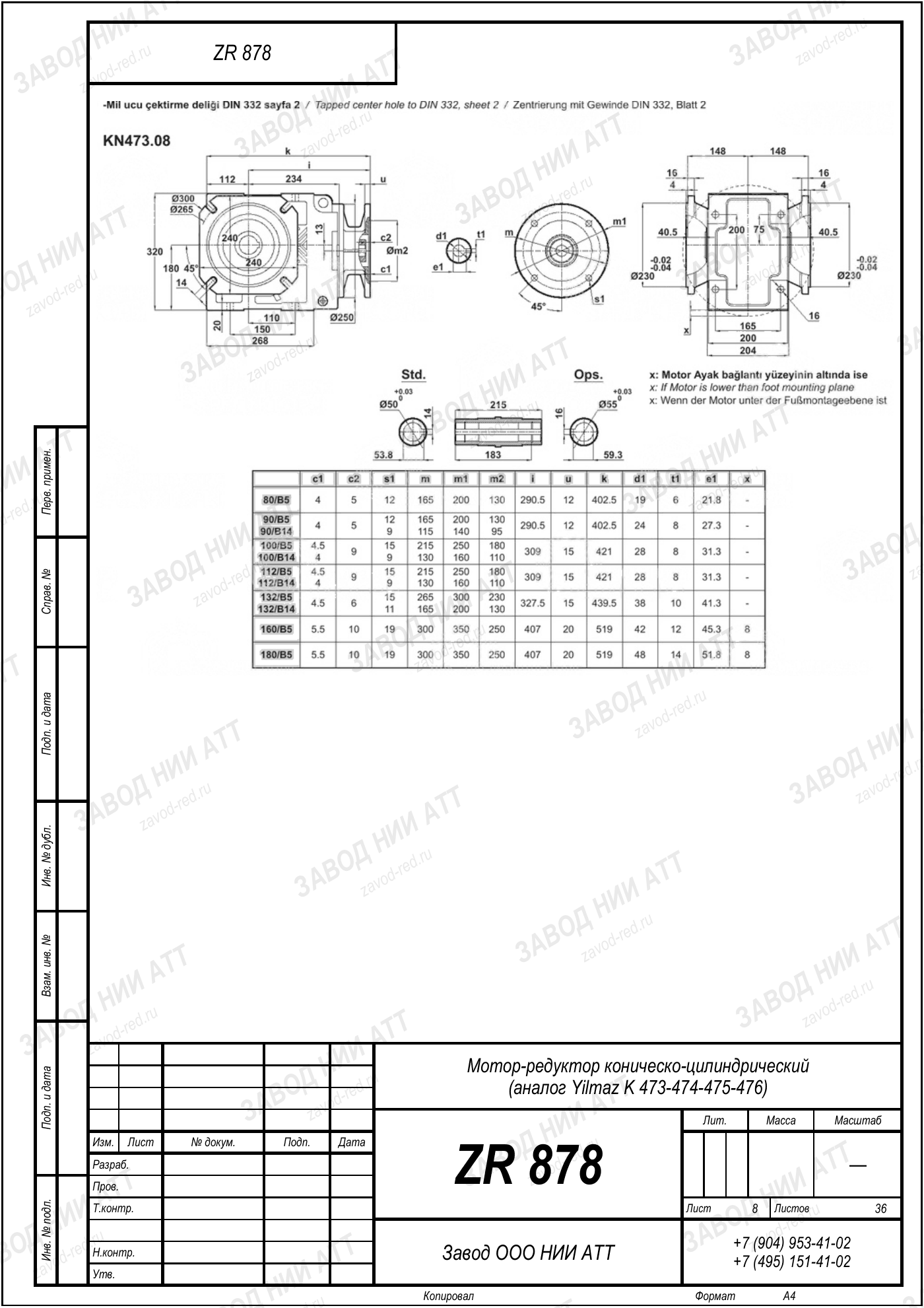

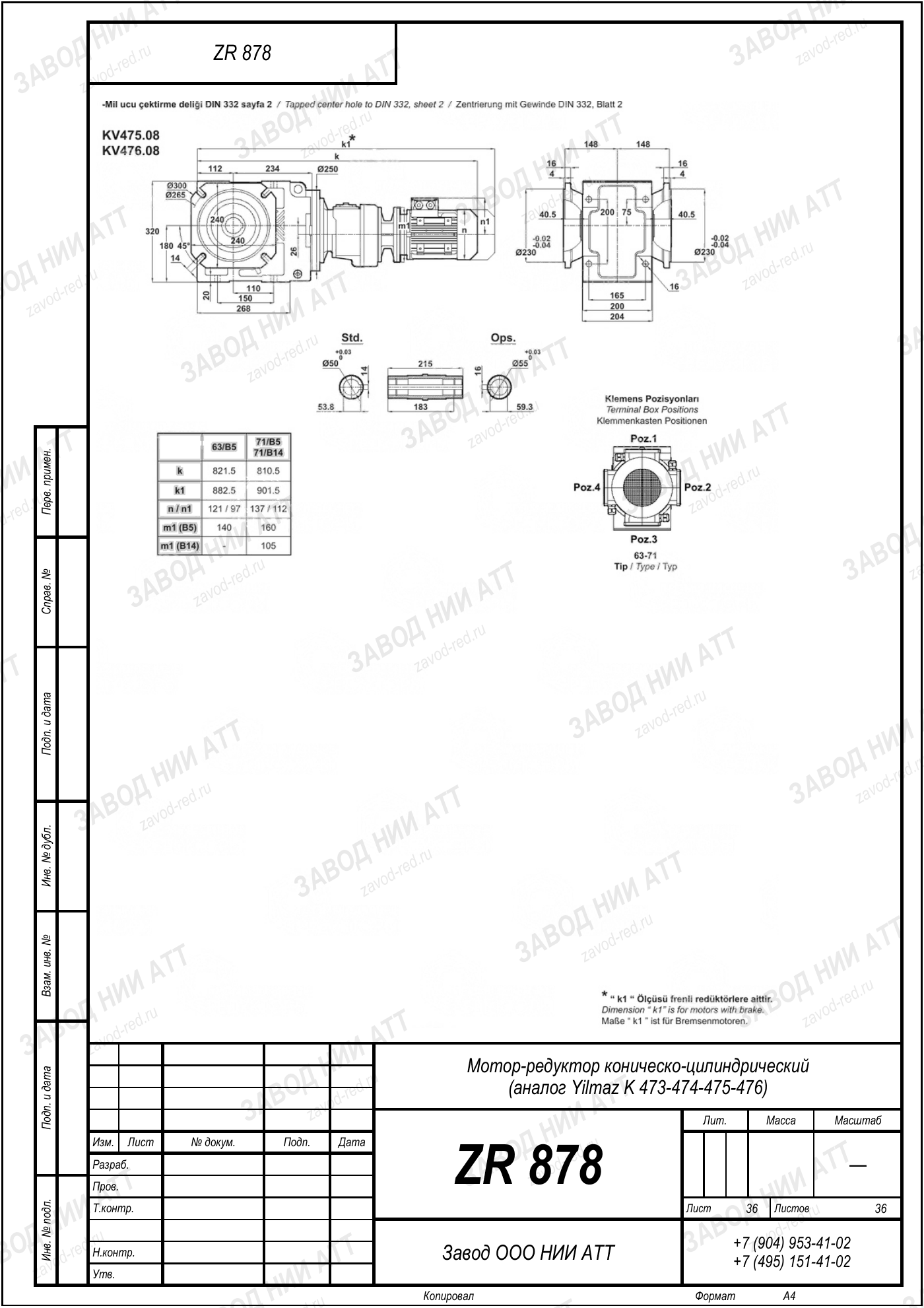

Габаритный и присоединительный чертёж модели Yilmaz K 473/ 474/ 475/ 476 — нажмите на лист, чтобы увеличить. Листов: 36. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Yilmaz K 473/ 474/ 475/ 476 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | K | принцип передачи, по которому построен весь ряд — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 473/ | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Другие серии | N 872, M 872, D 872, E 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 99,75 — отсюда 15 об/мин на выходе, и мощность двигателя 0,2 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Замена по нашему каталогу — ZR 878 · ПР 317. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Рядом с этой серией производитель выпускает N 872, M 872, D 872, E 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: N872, M872, D872, E125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 878 · ПР 317 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Заказ по одному названию Yilmaz K 473/ 474/ 475/ 476 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Чтобы ZR 878 · ПР 317 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
На выходном валу 15 об/мин при стандартных 1450 об/мин на входе. Передаточное 99,75 — это отношение входной скорости к выходной.
Номинальный момент на выходе 130 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 0,2 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 878 · ПР 317 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Сравните 15 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Yilmaz K 473/ 474/ 475/ 476.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Одно название Yilmaz K 473/ 474/ 475/ 476 носят десятки разных приводов. Эта позиция — среднетихоходное исполнение: 15 об/мин на выходе и момент 130 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 878 · ПР 317.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 473/ 474/ 475/ 476 · прочие исполнения (0,2–11 кВт, i=7,24–192,18) | ZR 878 · ПР 317 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Те же присоединительные размеры Yilmaz K 473/ 474/ 475/ 476, соседний шаг по передаточному числу:
