Перед вами среднетихоходное исполнение ряда Yilmaz K 273/ 275/ 276: i=46,58 с двигателем 0,1 кВт, выход 31 об/мин при моменте 31 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Применение — цепных конвейеров, норий и тарельчатых питателей. Момент небольшой, чего достаточно для небольших питателей, заслонок и лабораторных установок; при подборе сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Особенность серии. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 31 об/мин и моменте 31 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,65 м/с при тяговом усилии 155 Н; через шкив ⌀160 мм на выходной вал придёт около 388 Н радиальной нагрузки. Время 1,9 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Ряд Yilmaz K 273/ 275/ 276 не заканчивается одной позицией: 8 передаточных, от 5,81 до 131,87. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=70,62 (21 об/мин), вверх — i=37,82 (38 об/мин). Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Yilmaz K 273/ 275/ 276 и нашим ZR 848 · ПР 314 с теми же присоединительными размерами.

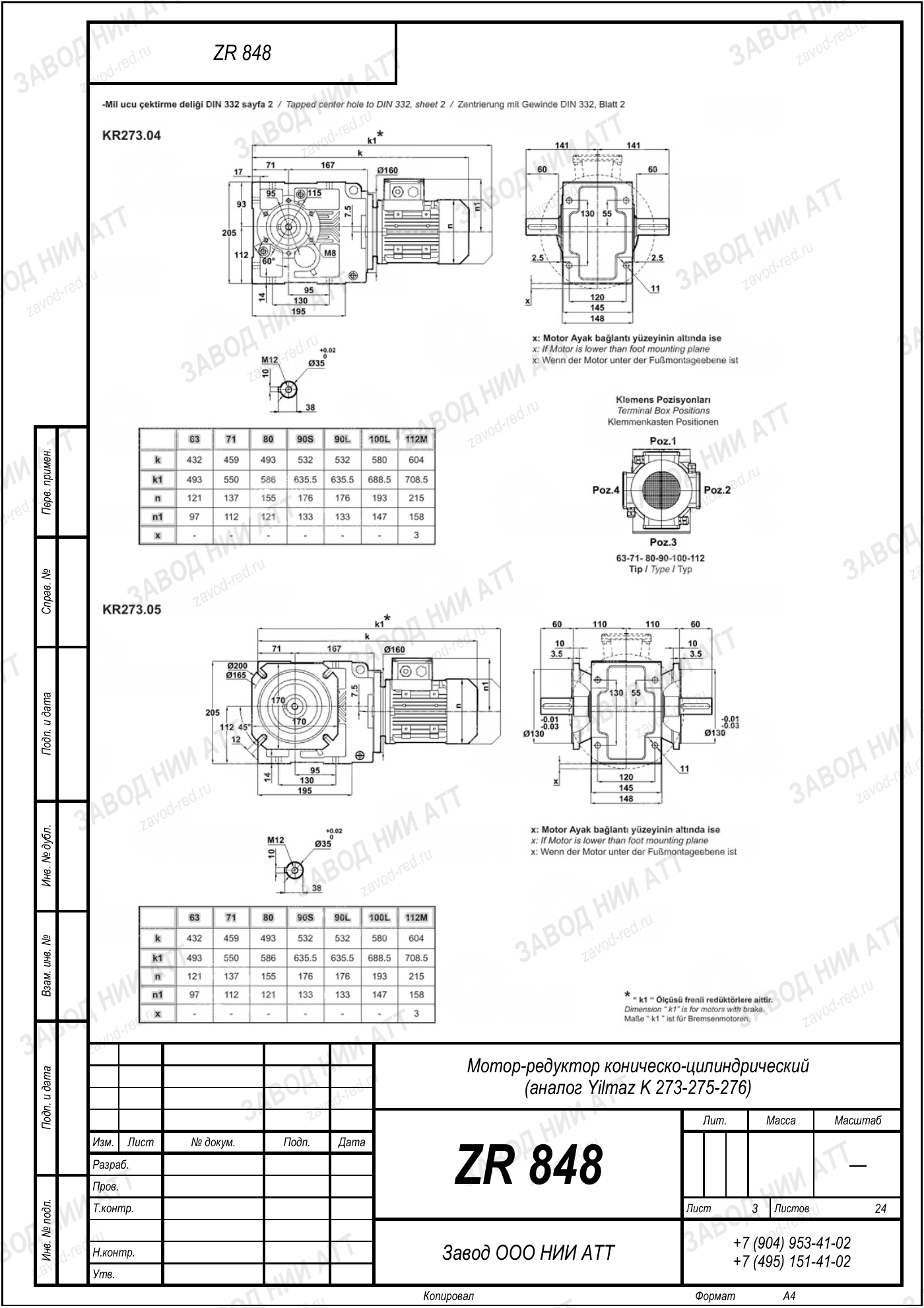

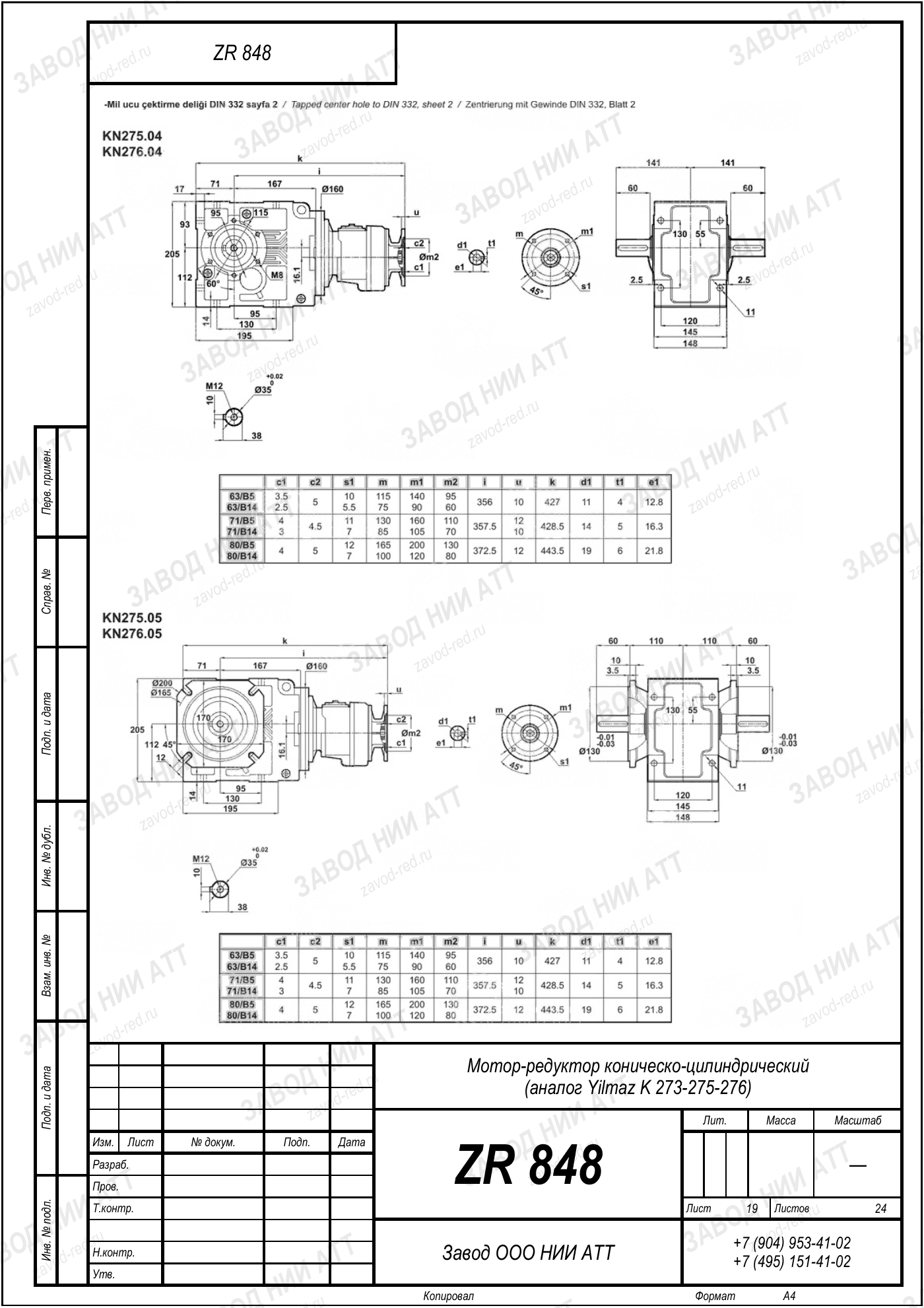

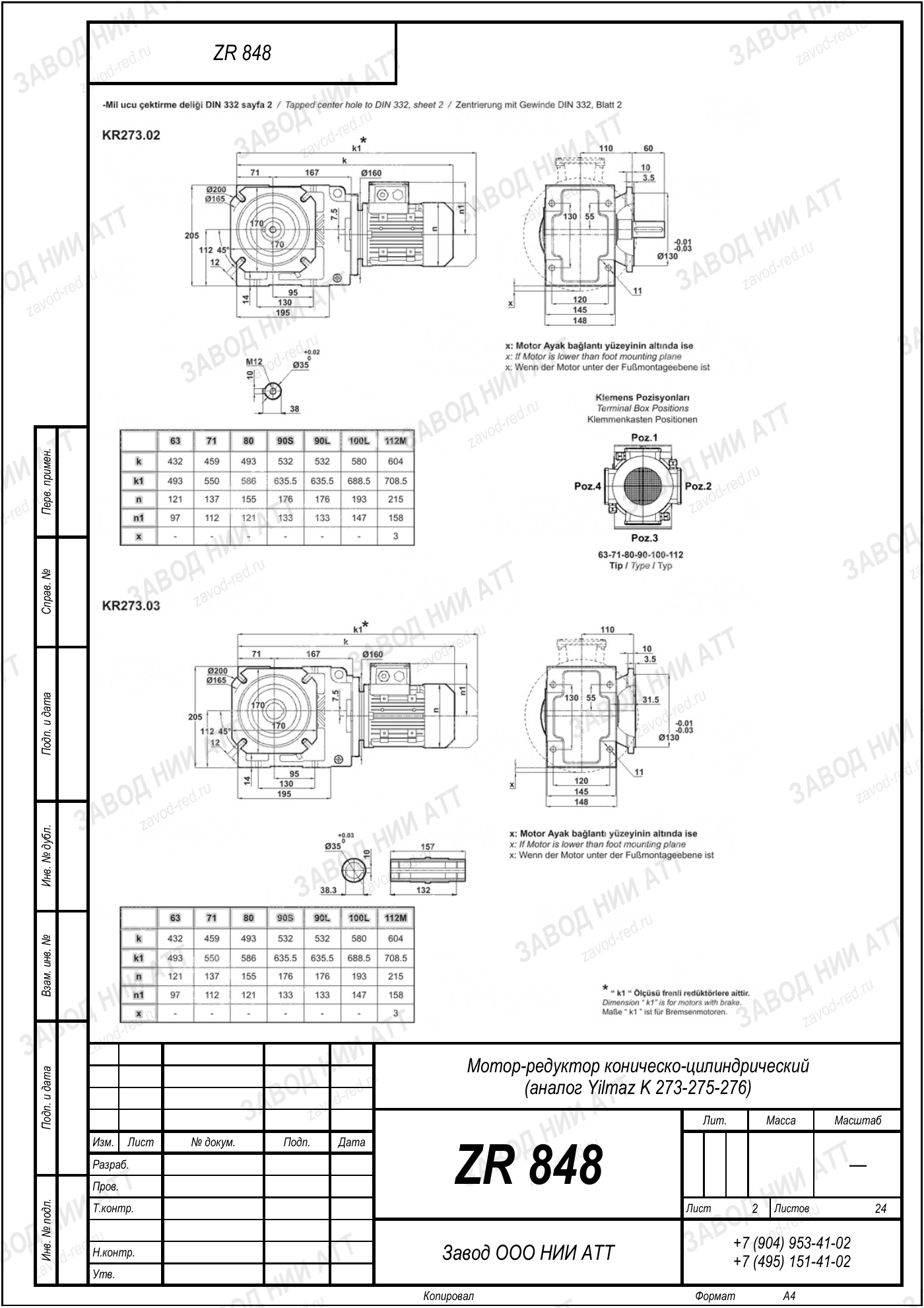

Габаритный и присоединительный чертёж модели Yilmaz K 273/ 275/ 276 — нажмите на лист, чтобы увеличить. Листов: 24. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Yilmaz K 273/ 275/ 276 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 273/ | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Другие серии | N 872, M 872, D 872, E 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 46,58 — отсюда 31 об/мин на выходе, и мощность двигателя 0,1 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Замена по нашему каталогу — ZR 848 · ПР 314. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Рядом с этой серией производитель выпускает N 872, M 872, D 872, E 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: N872, M872, D872, E125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 848 · ПР 314 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Yilmaz K 273/ 275/ 276.
Аналог ZR 848 · ПР 314 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
На выходном валу 31 об/мин при стандартных 1450 об/мин на входе. Передаточное 46,58 — это отношение входной скорости к выходной.
Номинальный момент на выходе 31 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Формально да, но это уже другой расчёт: под 0,1 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Для монтажа меняется только шильдик: ZR 848 · ПР 314 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Смотрите на обороты: эта позиция даёт 31 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Позиции Yilmaz K 273/ 275/ 276 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднетихоходное исполнение: 31 об/мин на выходе и момент 31 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 848 · ПР 314.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 273/ 275/ 276 · прочие исполнения (0,1–3 кВт, i=5,81–131,87) | ZR 848 · ПР 314 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
