В этой позиции Yilmaz K 202/ 203 стоит ступень i=5,81 с двигателем 0,1 кВт: рабочая скорость 250 об/мин при моменте 3.8 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Скорость этой позиции востребована в приводах центрифуг, дымососов и машин с маховиком. Момент небольшой: рабочая зона — привод дозаторов, малых шнеков и лёгкой запорной арматуры, но вал тонкий, и перегрузка ударом опаснее статической.
Отличие от соседних серий. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 250 об/мин и моменте 3.8 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 2,62 м/с при тяговом усилии 38 Н; через шкив ⌀200 мм на выходной вал придёт около 38 Н радиальной нагрузки. 0,2 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. На один типоразмер Yilmaz K 202/ 203 приходится 9 передаточных: нижняя граница 5,81, верхняя 132. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=10,85 (134 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,1 кВт — 1-я мощность из 3. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Оригинал Yilmaz K 202/ 203 везём под заказ. Наш ZR 848 · ПР 314 повторяет посадочные размеры — основание и обвязка остаются прежними.

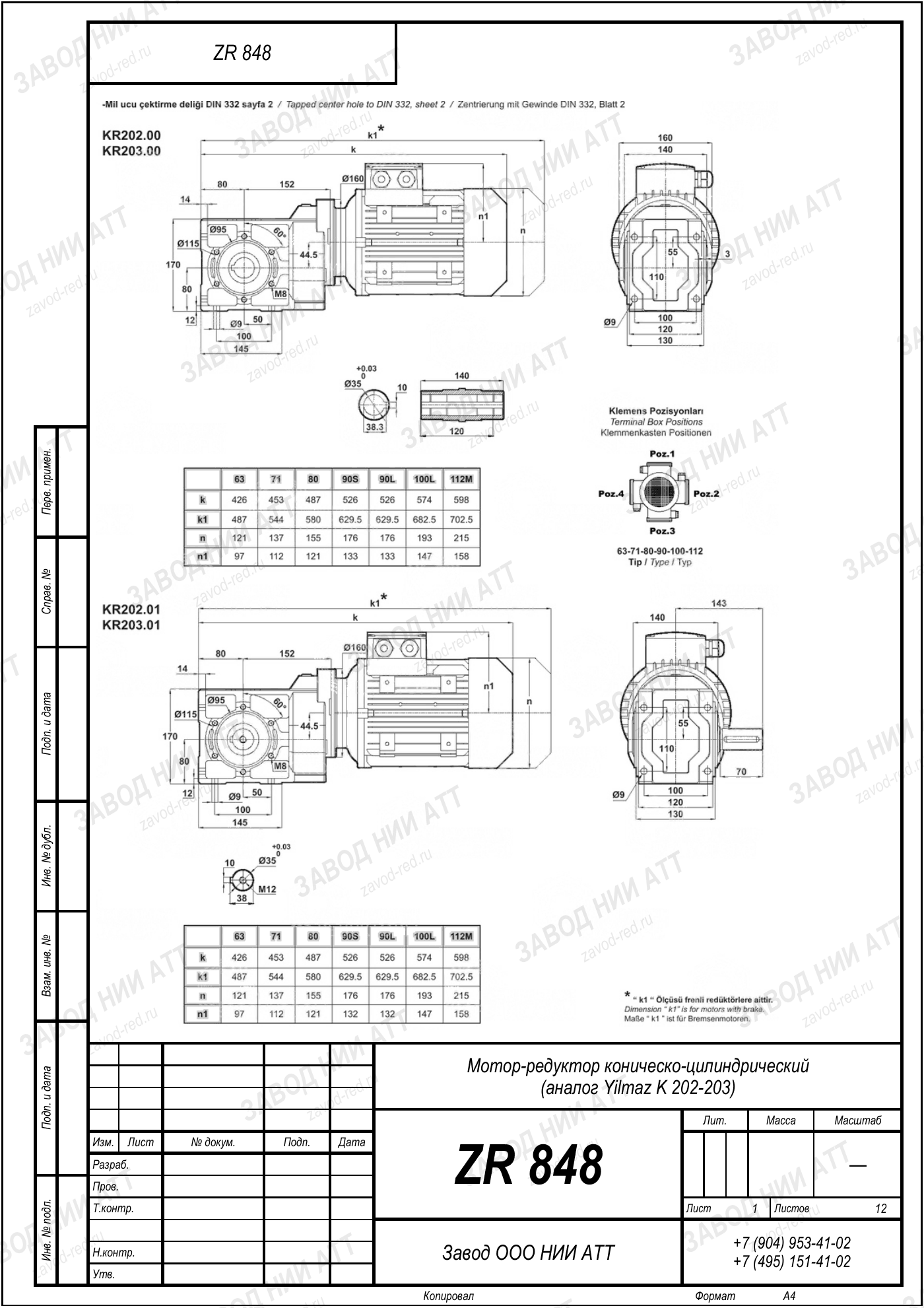

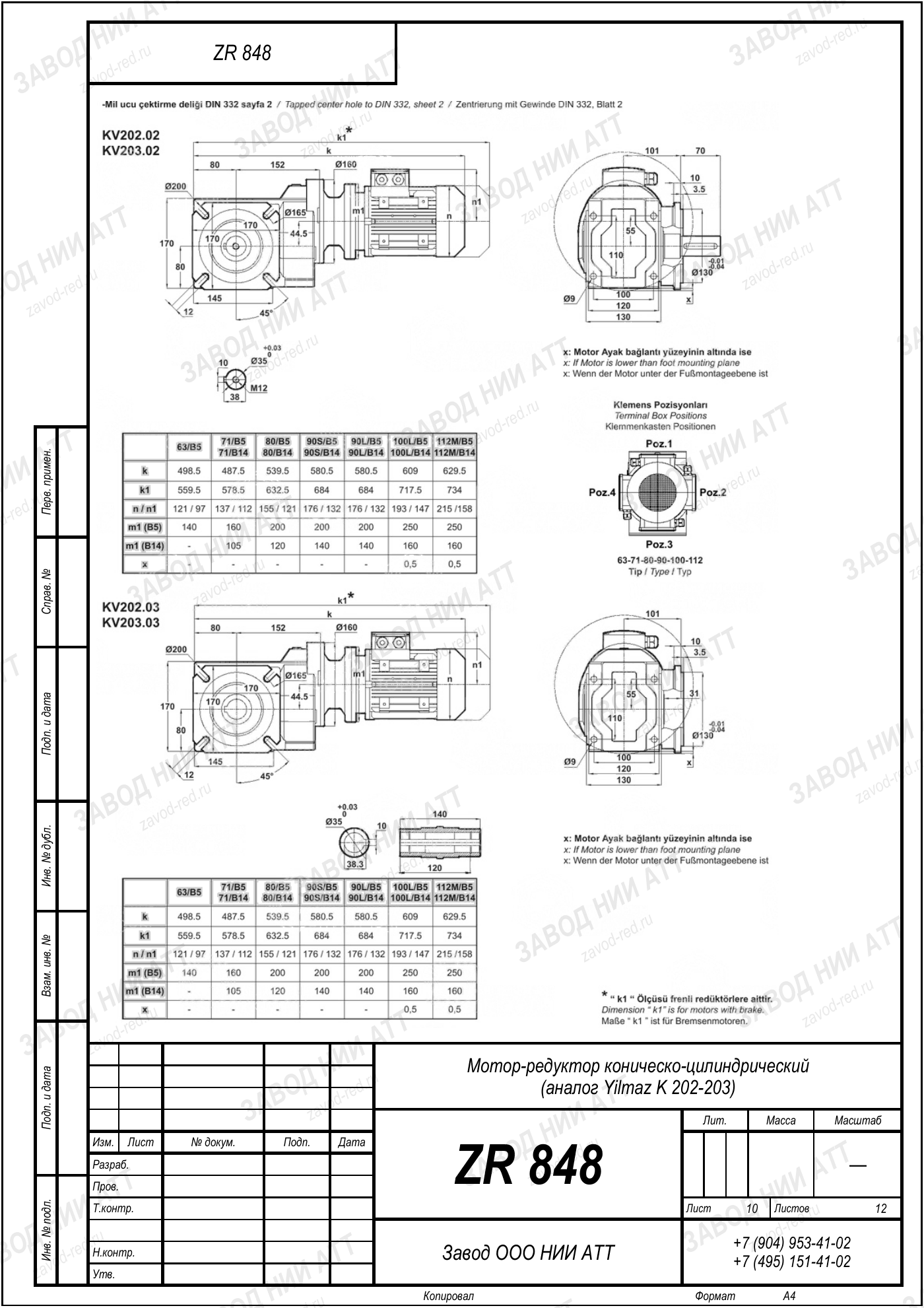

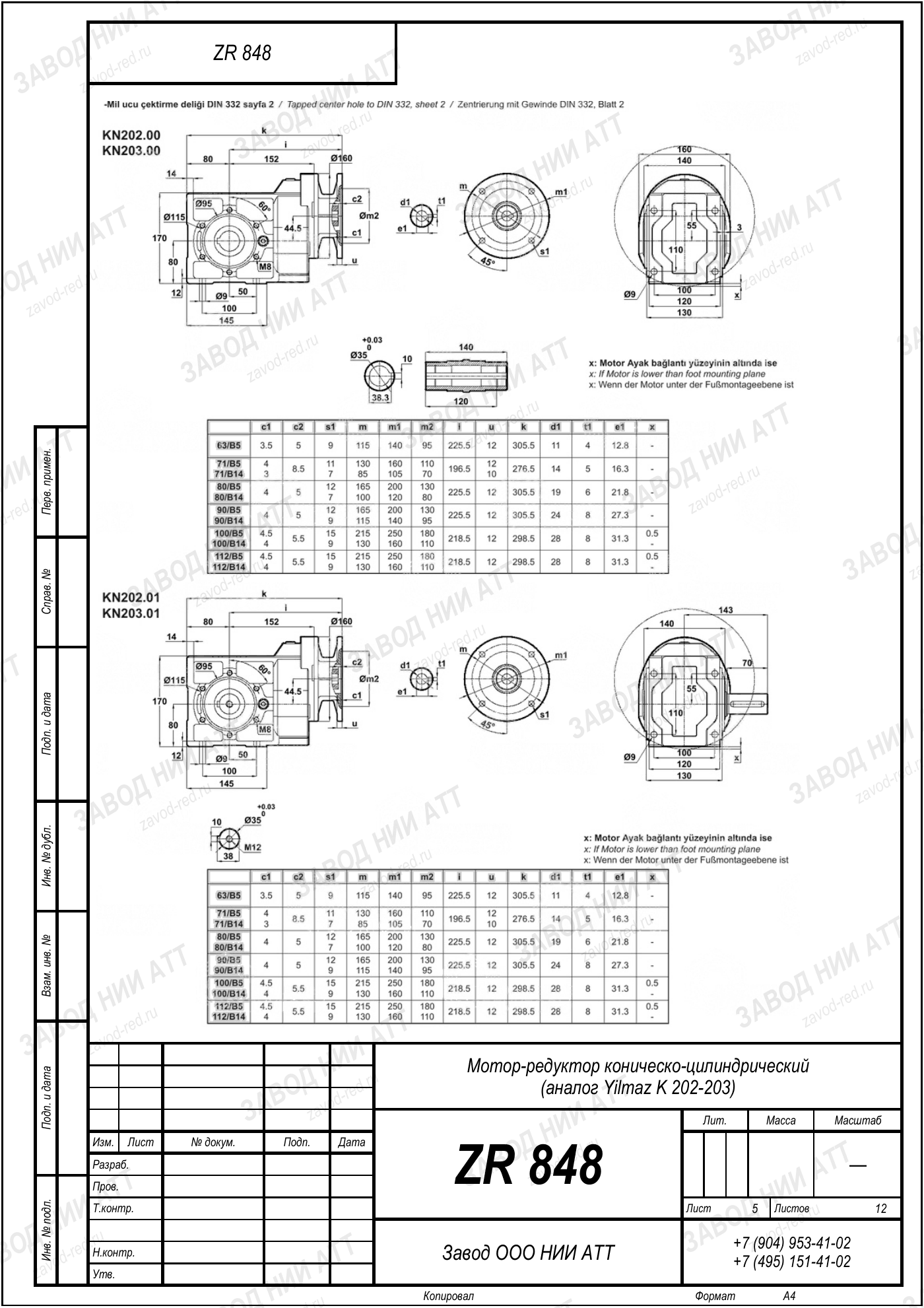

Габаритный и присоединительный чертёж модели Yilmaz K 202/ 203 — нажмите на лист, чтобы увеличить. Листов: 12. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Yilmaz K 202/ 203 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | семейство редукторов с общей кинематикой — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 202/ | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Тот же типоразмер | M 202, N 202 | другие обозначения этого производителя |
| Обозначения модели | K 202/ 203, K 273/ 275/ 276 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 5,81 — отсюда 250 об/мин на выходе, и мощность двигателя 0,1 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
По нашему ряду это ZR 848 · ПР 314; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как K 202/ 203, K 273/ 275/ 276 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K202/203, K273/275/276. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 202 у производителя есть обозначения M 202, N 202 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: M202, N202. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 848 · ПР 314 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Yilmaz K 202/ 203.
Присоединительные размеры у ZR 848 · ПР 314 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Одного регламента на всю модель не бывает: быстроходное исполнение обслуживают по своему графику. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
На выходном валу 250 об/мин при стандартных 1450 об/мин на входе. Передаточное 5,81 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3.8 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 0,1 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Если привод встал, ставьте ZR 848 · ПР 314: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Отличают позиции передаточное и мощность. Здесь выход 250 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Yilmaz K 202/ 203 — корпус и посадочные останутся теми же.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Определить нужное исполнение Yilmaz K 202/ 203 по виду нельзя — только по числам с шильда. Эта позиция — быстроходное исполнение: 250 об/мин на выходе и момент 3.8 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 848 · ПР 314.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 202/ 203 · прочие исполнения (0,1–3 кВт, i=5,81–131,87) | ZR 848 · ПР 314 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
