Перед вами быстроходное исполнение ряда Yilmaz K 102/ 103: i=5,36 с двигателем 0,1 кВт, выход 271 об/мин при моменте 3.5 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Обороты подходят для вентиляторов, сепараторов и приводов с большой инерцией. Момент здесь небольшой — рабочий диапазон для лёгких заслонок, малых шнеков, дозаторов; вал тонкий, и перегрузка ударом опаснее статической.
Особенность серии. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 271 об/мин и моменте 3.5 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 2,84 м/с при тяговом усилии 35 Н; через шкив ⌀160 мм на выходной вал придёт около 44 Н радиальной нагрузки. Полный оборот выходного вала — 0,2 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Не подошло это передаточное — в ряду Yilmaz K 102/ 103 их 8, от 5,36 до 106,38. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=9,74 (149 об/мин). Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Yilmaz K 102/ 103 доступен как импортная поставка; замена из нашей номенклатуры — ZR 838 · ПР 313, посадка один в один.

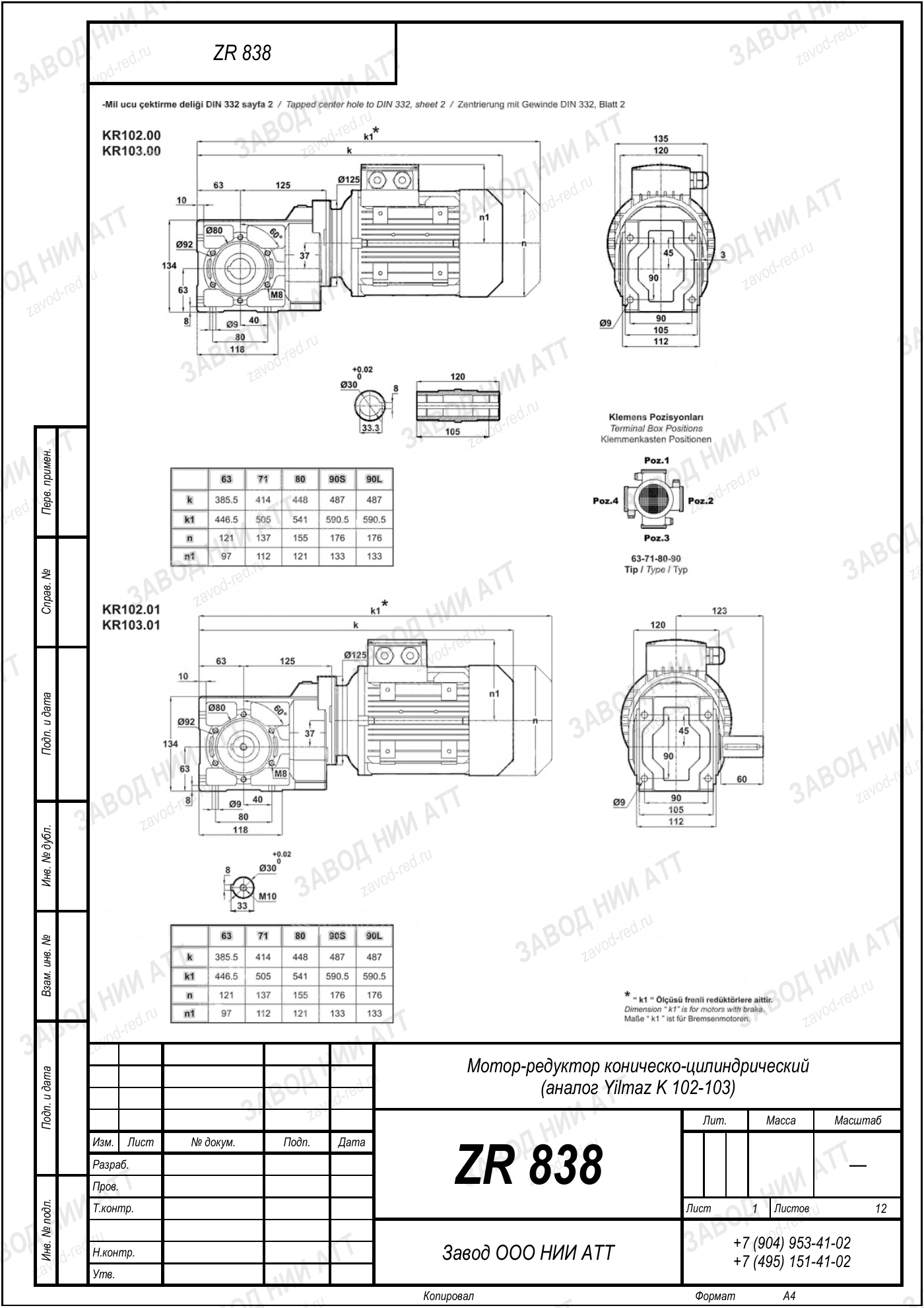

Габаритный и присоединительный чертёж модели Yilmaz K 102/ 103 — нажмите на лист, чтобы увеличить. Листов: 12. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Yilmaz K 102/ 103 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | K | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Типоразмер | 102/ | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Тот же типоразмер | M 102, N 102 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 5,36 — отсюда 271 об/мин на выходе, и мощность двигателя 0,1 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 838 · ПР 313. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 102 у производителя есть обозначения M 102, N 102 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: M102, N102. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 838 · ПР 313 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
По размерам ZR 838 · ПР 313 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Скорость даёт нагрев и вибрацию — через неделю работы проверьте биение муфты и крепёж основания.
Одного регламента на всю модель не бывает: быстроходное исполнение обслуживают по своему графику. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
На выходном валу 271 об/мин при стандартных 1450 об/мин на входе. Передаточное 5,36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 3.5 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,1 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Для монтажа меняется только шильдик: ZR 838 · ПР 313 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Отличают позиции передаточное и мощность. Здесь выход 271 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Yilmaz K 102/ 103 — корпус и посадочные останутся теми же.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
По названию Yilmaz K 102/ 103 исполнение не определить — нужны числа. Эта позиция — быстроходное исполнение: 271 об/мин на выходе и момент 3.5 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 838 · ПР 313.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 102/ 103 · прочие исполнения (0,1–3 кВт, i=5,36–106,38) | ZR 838 · ПР 313 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
