Yilmaz K 002/ 003 с передаточным i=9,74 с двигателем 0,1 кВт выдаёт 149 об/мин при моменте 6.4 Н·м — среднескоростное исполнение ряда. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Применение — центробежных насосов, намоточных устройств и вальцов. Момент небольшой, чего достаточно для лёгких заслонок, малых шнеков, дозаторов; при подборе сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Особенность серии. Ортогональные валы и выше КПД, чем у червячной E; взаимозаменяема по посадочным размерам с ведущими импортными марками (SEW, David Brown, Flender).
Что даёт эта позиция на машине. При 149 об/мин и моменте 6.4 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 2,46 м/с при тяговом усилии 41 Н; через шкив ⌀250 мм на выходной вал придёт около 51 Н радиальной нагрузки. Скорость ленты проще считать от оборота: 0,4 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд по Yilmaz K 002/ 003 перекрывает 5,36…106,38 — это 9 ступеней. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=17,71 (82 об/мин), вверх — i=5,36 (271 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,1 кВт — 1-я мощность из 3. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Yilmaz K 002/ 003 доступен как импортная поставка; замена из нашей номенклатуры — ZR 838 · ПР 313, посадка один в один.

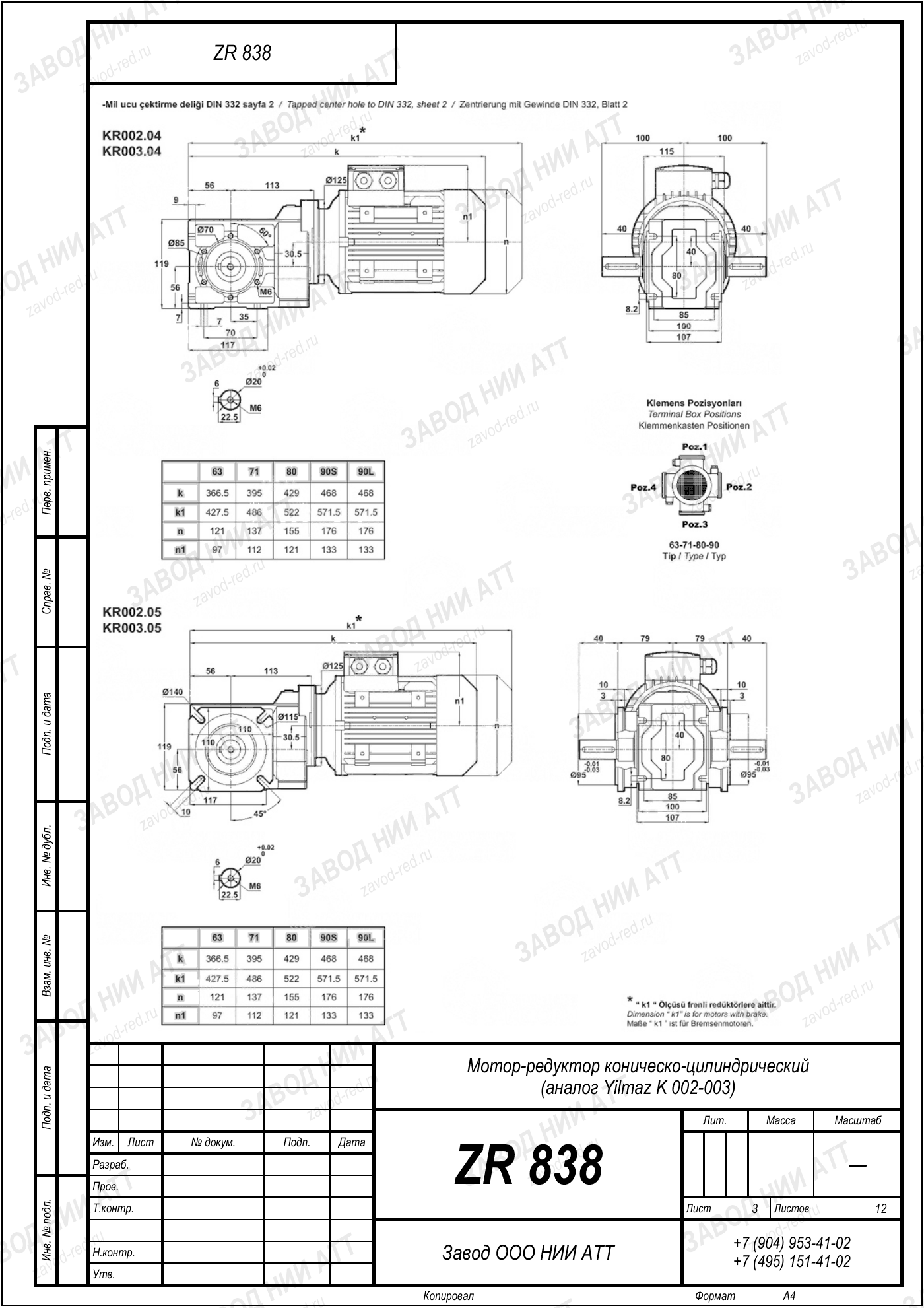

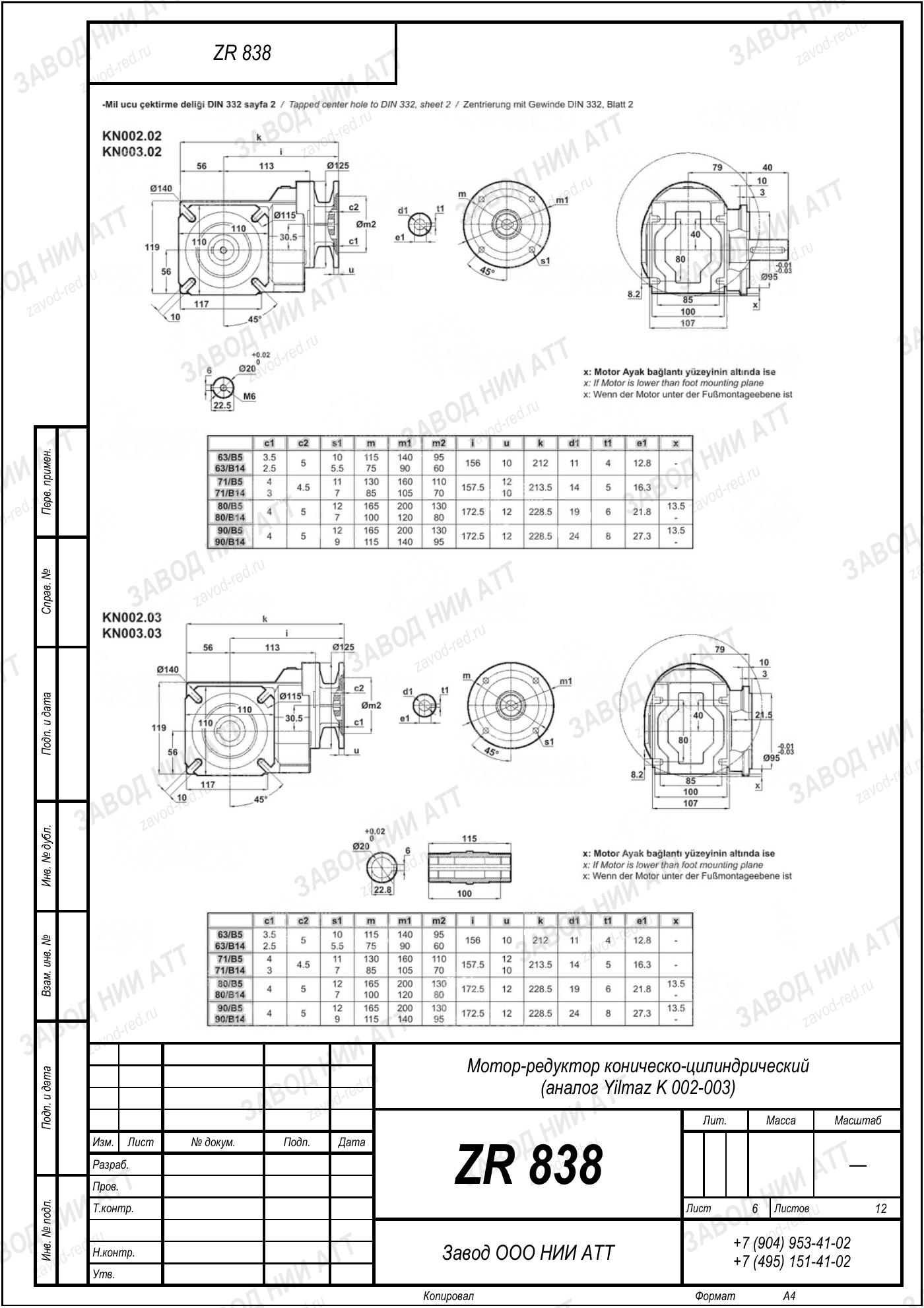

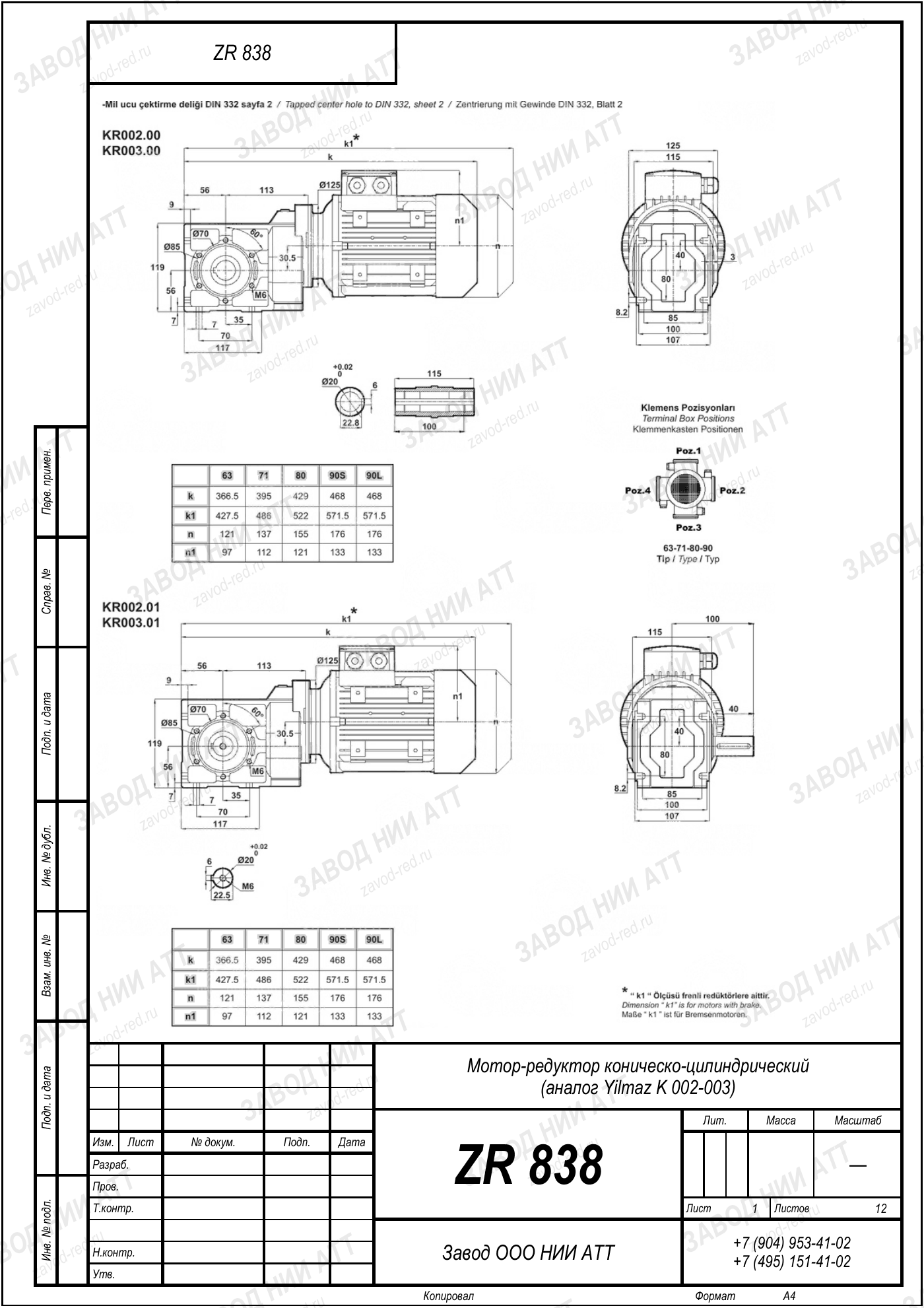

Габаритный и присоединительный чертёж модели Yilmaz K 002/ 003 — нажмите на лист, чтобы увеличить. Листов: 12. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Yilmaz K 002/ 003 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | K | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 002/ | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Тот же типоразмер | M 002, N 002 | другие обозначения этого производителя |
| Обозначения модели | K 002/ 003, K 102/ 103 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 9,74 — отсюда 149 об/мин на выходе, и мощность двигателя 0,1 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Этой позиции отвечает ZR 838 · ПР 313 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как K 002/ 003, K 102/ 103 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K002/003, K102/103. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 002 у производителя есть обозначения M 002, N 002 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: M002, N002. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 838 · ПР 313 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Yilmaz K 002/ 003 они другие.
ZR 838 · ПР 313 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
На выходном валу 149 об/мин при стандартных 1450 об/мин на входе. Передаточное 9,74 — это отношение входной скорости к выходной.
Номинальный момент на выходе 6.4 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,1 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Наложите чертёж ZR 838 · ПР 313 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Ключ — передаточное число. Оно фиксирует 149 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Позиции Yilmaz K 002/ 003 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднескоростное исполнение: 149 об/мин на выходе и момент 6.4 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 838 · ПР 313.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz K 002/ 003 · прочие исполнения (0,1–3 кВт, i=5,36–106,38) | ZR 838 · ПР 313 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Не подошли обороты — соседние исполнения Yilmaz K 002/ 003 на том же корпусе:
