Yilmaz E 125 i=59,57 с двигателем 0,75 кВт — среднетихоходное исполнение, 24 об/мин на выходе при моменте 290 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Позиция закрывает приводы ленточных транспортёров, ковшовых элеваторов и питателей; момент высокий, рассчитан на привод нагруженных конвейеров, норий и подъёмников. Учтите: сверьте сечение ответного вала — на таком моменте ломается именно он.
Что даёт эта серия. Самая простая и доступная передача (червячная, 90°); ниже КПД и момент по сравнению с K (коническо-цилиндрической) при той же мощности.
Что даёт эта позиция на машине. При 24 об/мин и моменте 290 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,25 м/с при тяговом усилии 2900 Н; через шкив ⌀160 мм на выходной вал придёт около 3625 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 2,1 А, а не по табличным 0,75 кВт; на посадку это не влияет, фланец остаётся IEC 80. На один оборот тихоходного вала уходит 2,5 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Под нужные обороты у Yilmaz E 125 есть из чего выбрать: 8 передаточных, от 7,5 до 100. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=69,17 (21 об/мин), вверх — i=38,33 (38 об/мин). Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Под заказ идёт оригинальный Yilmaz E 125, со склада — ZR 6013 · ПР 4130: сажается на то же место, раму переделывать не нужно.

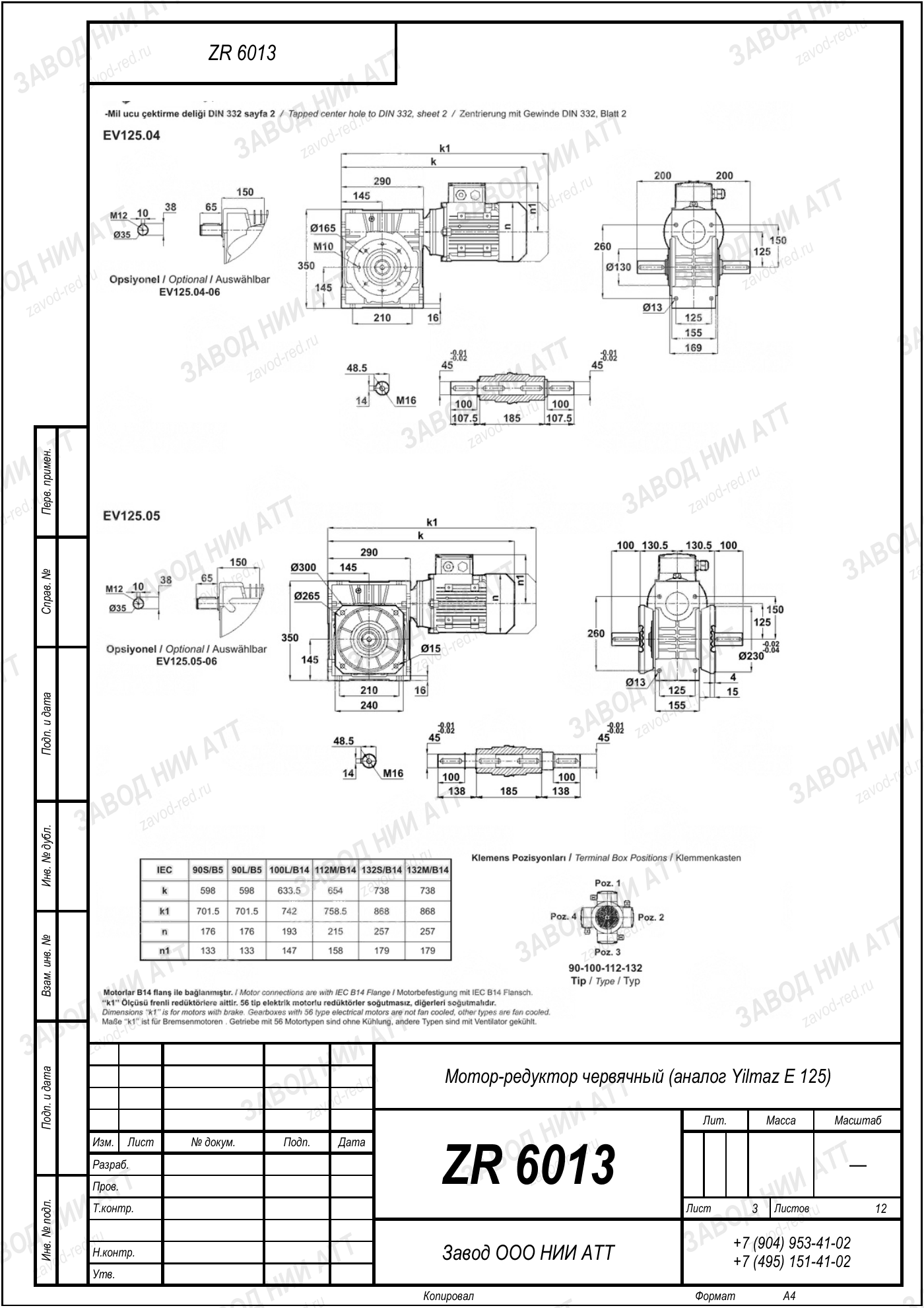

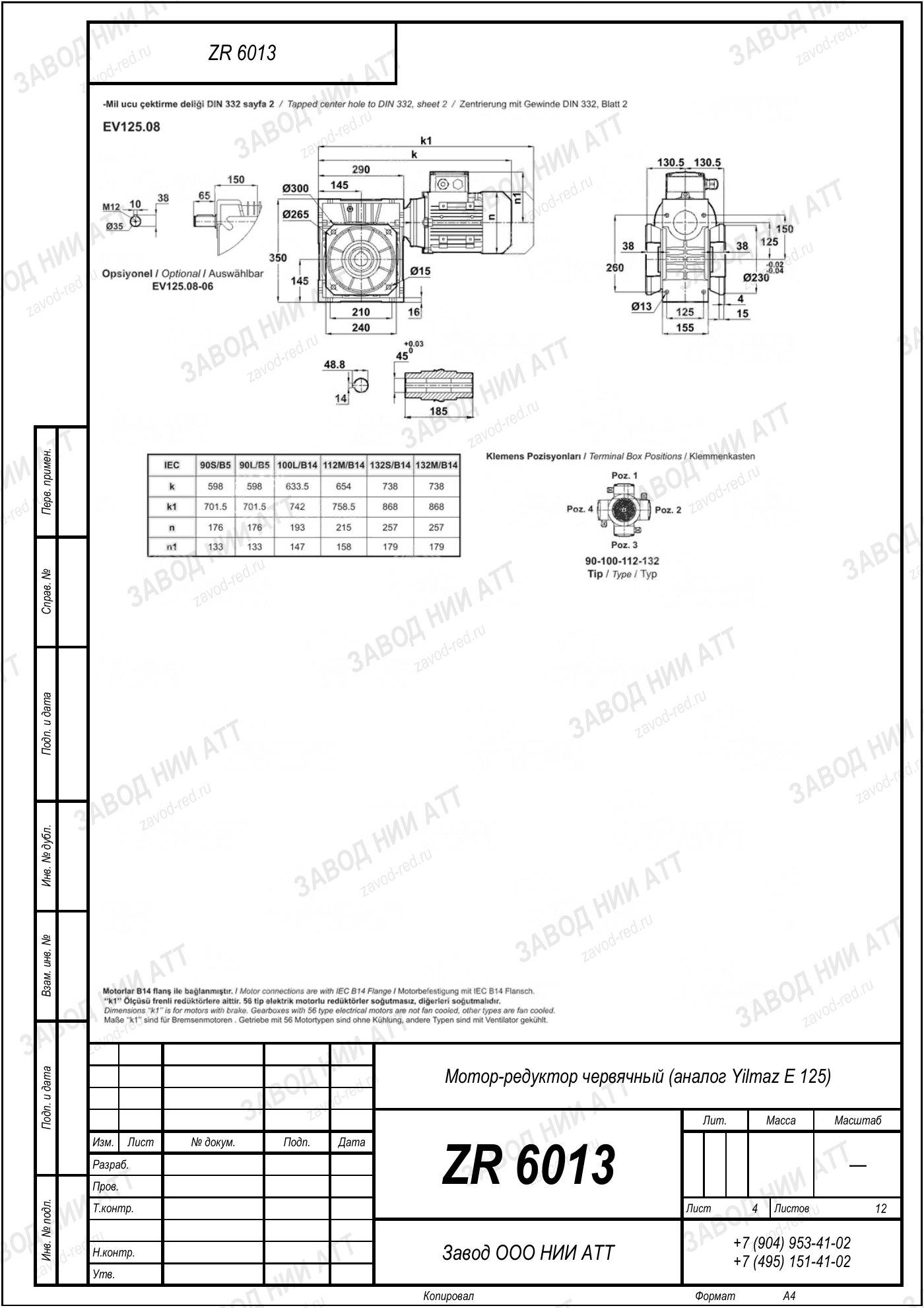

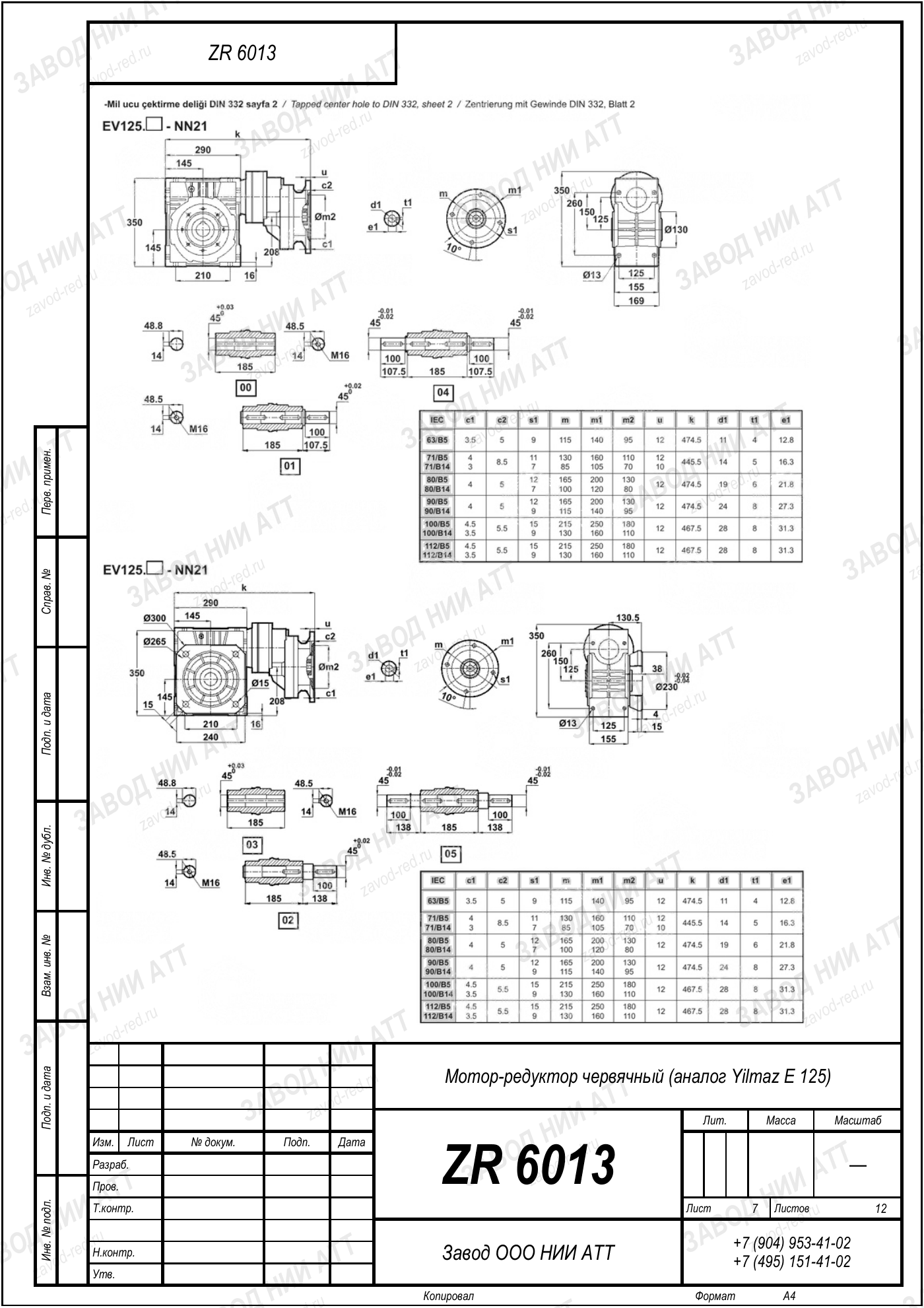

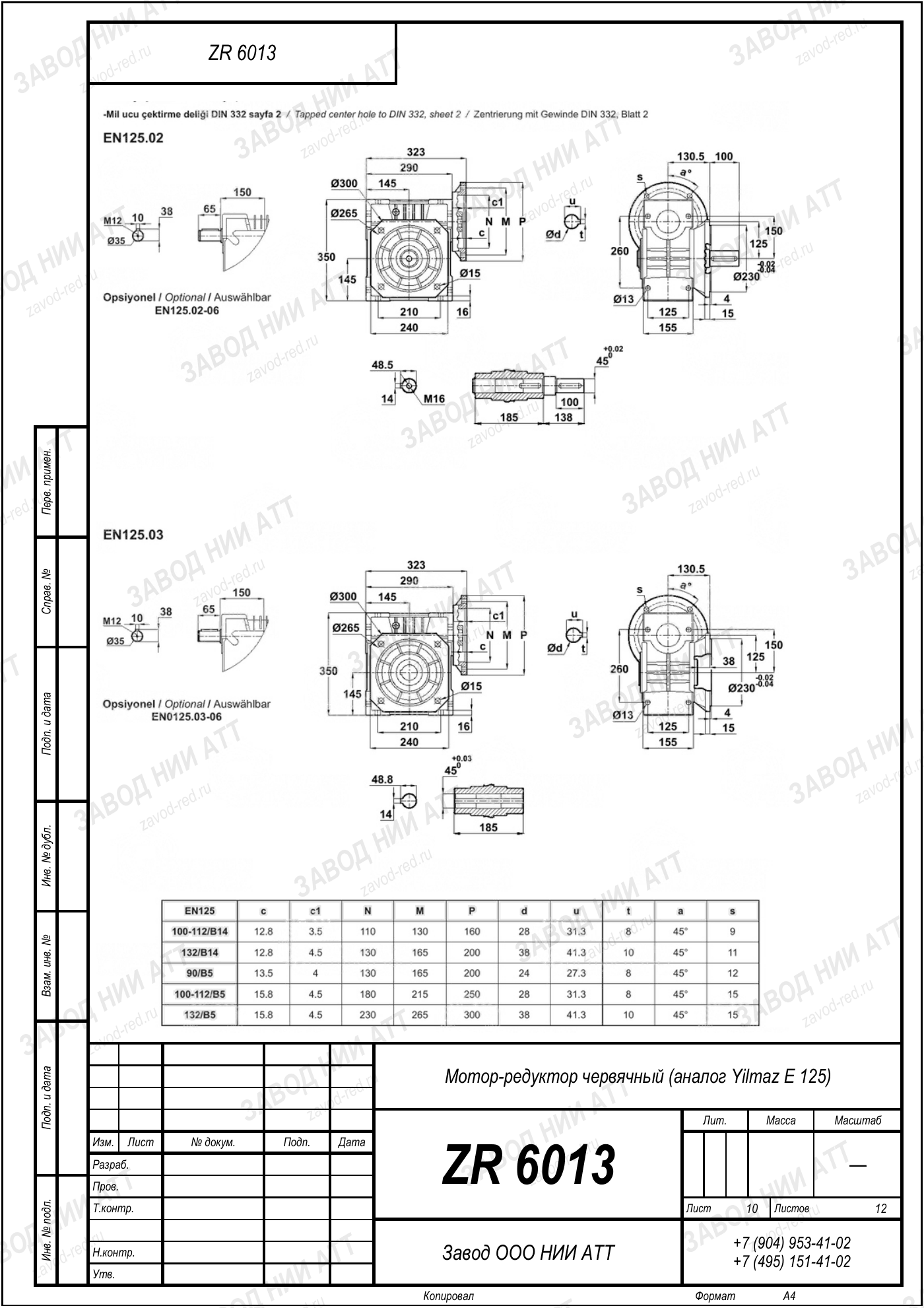

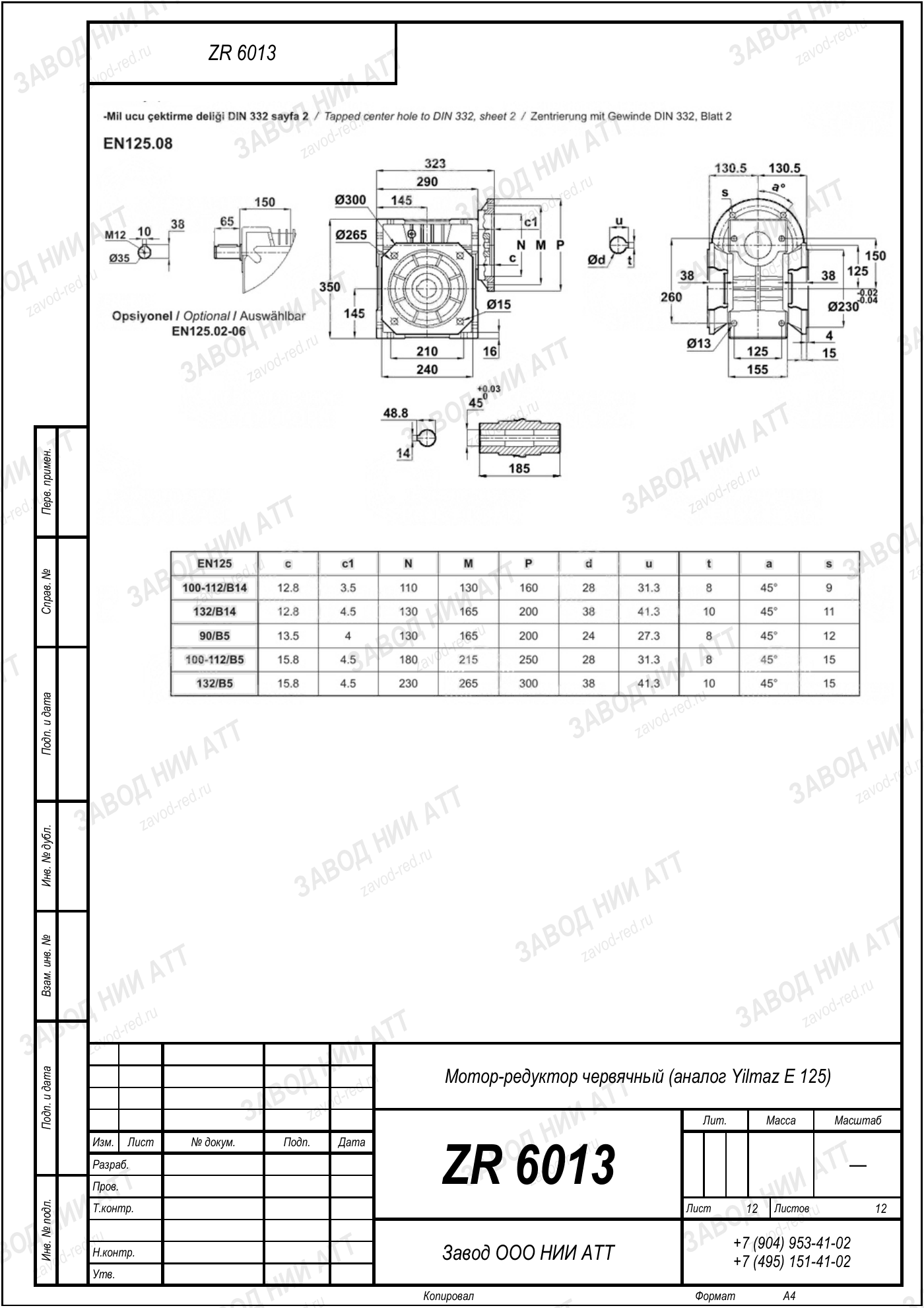

Габаритный и присоединительный чертёж модели Yilmaz E 125 — нажмите на лист, чтобы увеличить. Листов: 12. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Yilmaz E 125 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | E | кинематическая схема редуктора — червячный |
|---|---|---|
| Типоразмер | 125 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Другие серии | K 673, N 872, M 872, D 872 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 59,57 — отсюда 24 об/мин на выходе, и мощность двигателя 0,75 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Замена по нашему каталогу — ZR 6013 · ПР 4130. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Рядом с этой серией производитель выпускает K 673, N 872, M 872, D 872 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: K673, N872, M872, D872. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 6013 · ПР 4130 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Yilmaz E 125.
ZR 6013 · ПР 4130 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
На выходном валу 24 об/мин при стандартных 1450 об/мин на входе. Передаточное 59,57 — это отношение входной скорости к выходной.
Номинальный момент на выходе 290 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,75 кВт. Дайте параметры мотора, посчитаем.
Присоединительные размеры ZR 6013 · ПР 4130 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Yilmaz E 125 обороты другие: выше передаточное — медленнее вал и больше момент.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Ряд Yilmaz E 125 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднетихоходное исполнение: 24 об/мин на выходе и момент 290 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
ZR 6013 · ПР 4130 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Yilmaz E 125 · прочие исполнения (0,75–7,5 кВт, i=7,5–100) | ZR 6013 · ПР 4130 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Ближайшие передаточные в ряду Yilmaz E 125 — габарит общий, обороты на выходе другие:
