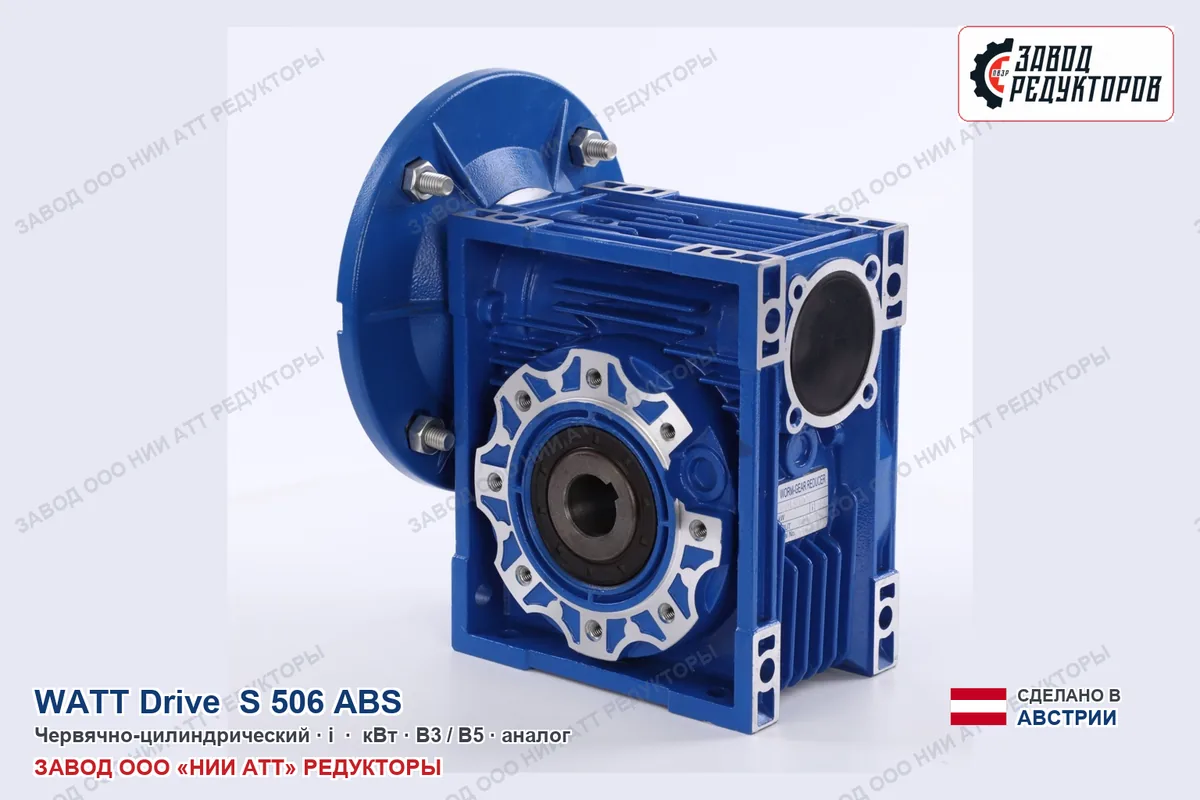

Watt S 506 ABS в исполнении i=7 с двигателем 0,55 кВт — быстроходное исполнение: на выходном валу 207 об/мин при моменте 25 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Обороты подходят для центрифуг, дымососов и машин с маховиком. Момент здесь небольшой — рабочий диапазон для лёгких заслонок, малых шнеков, дозаторов; при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Про серию. Крепится непосредственно на вал машины через полый выход и опорный рычаг — дешевле и компактнее по установке, чем фланцевая Parallel Shaft серия (там же корпус UNIBLOCK, момент 5000–14000 Н·м).
Что даёт эта позиция на машине. При 207 об/мин и моменте 25 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 2,71 м/с при тяговом усилии 200 Н; через шкив ⌀160 мм на выходной вал придёт около 312 Н радиальной нагрузки. Двигатель 0,55 кВт — это фланец IEC 80, рабочий ток около 1,6 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 0,3 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Watt S 506 ABS в наличии 8 передаточных — от 7 до 192. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=13,57 (107 об/мин). По двигателю ряд идёт от 0,2 до 1,5 кВт, здесь 0,55 кВт — 4-я мощность из 7. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Watt S 506 ABS поставляем под заказ; наш аналог — ZR 858 · ПР 317, встаёт на штатное место без переделки рамы.
Чертёж оригинала Watt S 506 ABS вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 858: присоединительные размеры те же, замена без переделки узла. Листов: 3, нажмите на лист, чтобы увеличить.
Код Watt S 506 ABS у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | S | задаёт тип передачи — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 506 | габарит корпуса и присоединительные размеры |
| Другие серии | A 86, K 86, F 137, H 41 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 7 — отсюда 207 об/мин на выходе, и мощность двигателя 0,55 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Наш аналог: ZR 858 · ПР 317. Подбор ведём от момента и оборотов вашей машины.
Наш аналог: ZR 858 · ПР 317. Подбор ведём от момента и оборотов вашей машины.
Рядом с этой серией производитель выпускает A 86, K 86, F 137, H 41 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: A86, K86, F137, H41. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 858 · ПР 317 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять Watt S 506 ABS, сверьте четыре числа: по ним позиция и определяется.
ZR 858 · ПР 317 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Это быстроходное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
На выходном валу 207 об/мин при стандартных 1450 об/мин на входе. Передаточное 7 — это отношение входной скорости к выходной.
Номинальный момент на выходе 25 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 0,55 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 858 · ПР 317 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Ключ — передаточное число. Оно фиксирует 207 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Watt S 506 ABS i=7 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 0,55 кВт.
Определить нужное исполнение Watt S 506 ABS по виду нельзя — только по числам с шильда. Эта позиция — быстроходное исполнение: 207 об/мин на выходе и момент 25 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Если шильд нечитаем, померьте обороты выходного вала под нагрузкой и пришлите фото узла: инженер сопоставит с рядом и назовёт исполнение, а также подберёт ZR 858 · ПР 317 на замену.
| Импортное исполнение | Замена ZR |
|---|---|
| Watt S 506 ABS · прочие исполнения (0,2–11 кВт, i=7–192) | ZR 858 · ПР 317 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
