В этой позиции Watt K 86 A стоит ступень i=26,33 с двигателем 0,2 кВт: рабочая скорость 55 об/мин при моменте 35 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Применение — насосов, барабанов, намотчиков, вальцов. Момент небольшой, чего достаточно для лёгких заслонок, малых шнеков, дозаторов; при подборе сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Особенность серии. Ортогональные (90°) валы вместо соосных у серии H/Parallel Shaft; компактный «плоский» монтаж мотора.
Что даёт эта позиция на машине. При 55 об/мин и моменте 35 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 1,15 м/с при тяговом усилии 175 Н; через шкив ⌀200 мм на выходной вал придёт около 350 Н радиальной нагрузки. 1,1 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Корпус один, передаточные разные: у Watt K 86 A их 8, от 7 до 192. Это исполнение 4-е по счёту: следующая ступень вниз по скорости — i=51,05 (28 об/мин), вверх — i=21,11 (69 об/мин). Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.

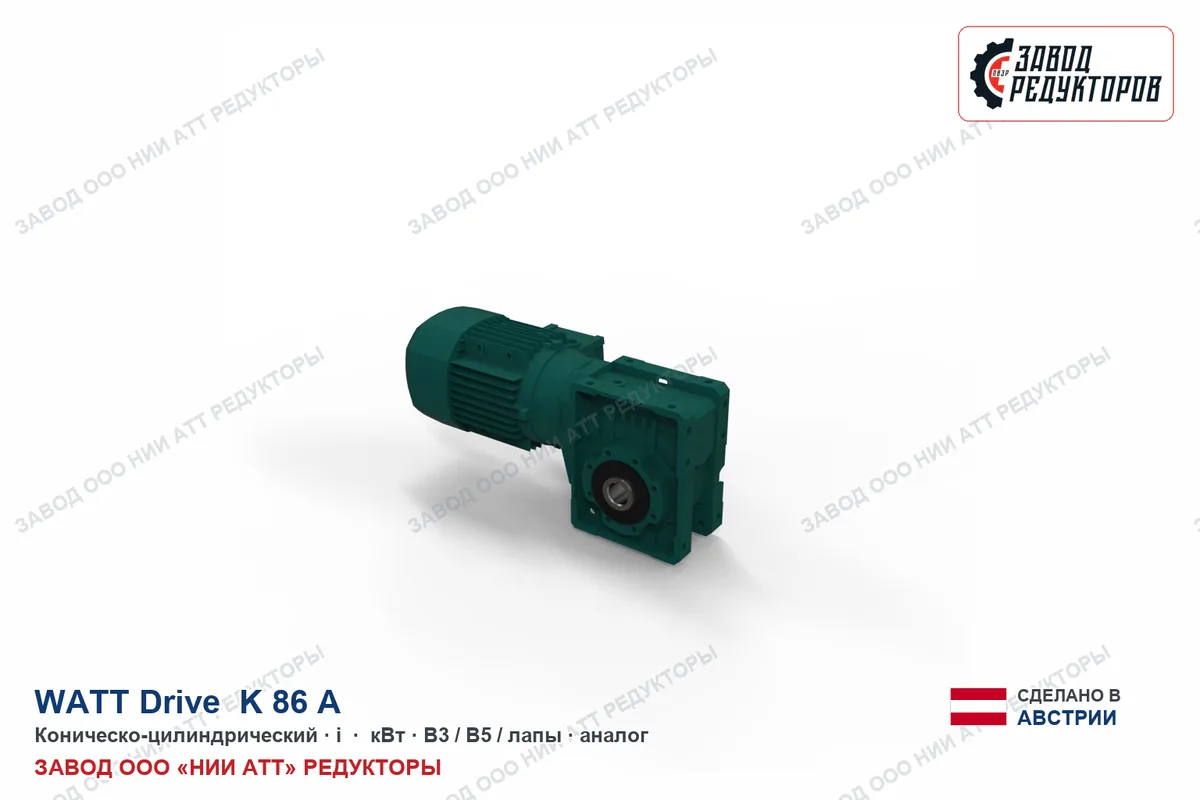

Watt K 86 A поставляем под заказ; наш аналог — ZR 898 · ПР 317, встаёт на штатное место без переделки рамы.
Чертёж оригинала Watt K 86 A вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 898: присоединительные размеры те же, замена без переделки узла. Листов: 3, нажмите на лист, чтобы увеличить.
Обозначение Watt K 86 A описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | K | определяет устройство передачи между входным и выходным валом — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 86 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Тот же типоразмер | A 86 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 26,33 — отсюда 55 об/мин на выходе, и мощность двигателя 0,2 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Наш аналог: ZR 898 · ПР 317. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 86 у производителя есть обозначения A 86 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: A86. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 898 · ПР 317 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Watt K 86 A.
Присоединительные размеры у ZR 898 · ПР 317 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
На выходном валу 55 об/мин при стандартных 1450 об/мин на входе. Передаточное 26,33 — это отношение входной скорости к выходной.
Номинальный момент на выходе 35 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,2 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Наложите чертёж ZR 898 · ПР 317 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Отличают позиции передаточное и мощность. Здесь выход 55 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Watt K 86 A — корпус и посадочные останутся теми же.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
В ряду Watt K 86 A десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 55 об/мин на выходе и момент 35 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 898 · ПР 317.
| Импортное исполнение | Замена ZR |
|---|---|
| Watt K 86 A · прочие исполнения (0,2–11 кВт, i=7–192) | ZR 898 · ПР 317 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
