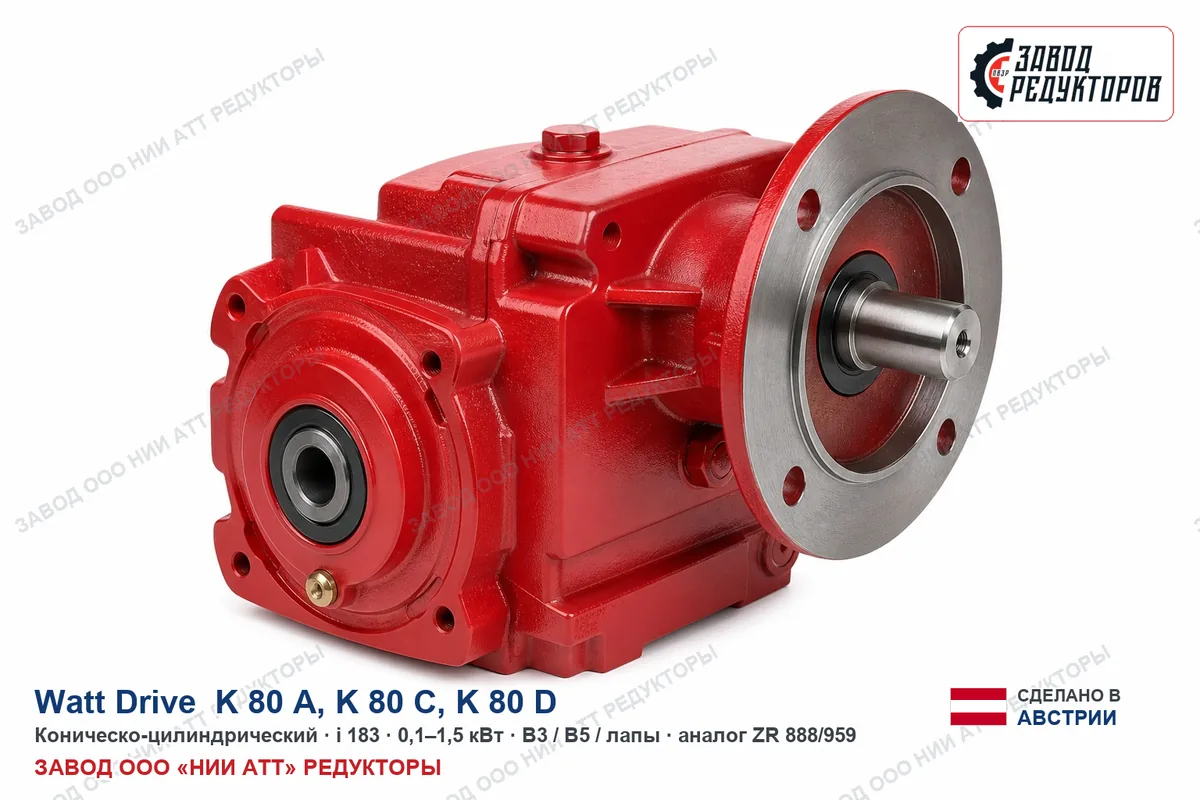

Позиция Watt Drive K 80 A i=524 с двигателем 0,1 кВт относится к сверхтихоходное исполнениям ряда: 3 об/мин при моменте 350 Н·м. Вал делает меньше оборота за десять секунд — движение почти незаметно, тяга предельная.
Такие обороты нужны в приводах поворотных платформ, затворов и шиберов, момент высокий — под задачи тяжёлых транспортёров и элеваторов. Помните: проверьте прочность ответного вала машины: он часто слабее редукторного.
Отличие от соседних серий. Ортогональные (90°) валы вместо соосных у серии H/Parallel Shaft; компактный «плоский» монтаж мотора.
Что даёт эта позиция на машине. При 3 об/мин и моменте 350 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,04 м/с при тяговом усилии 2800 Н; через шкив ⌀160 мм на выходной вал придёт около 4375 Н радиальной нагрузки. Оборот за 20 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. 10 передаточных на Watt Drive K 80 A: с 7,21 ряд начинается, на 5240 заканчивается. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=1751 (0,8 об/мин), вверх — i=424,58 (3,4 об/мин). По двигателю ряд идёт от 0,1 до 2,2 кВт, здесь 0,1 кВт — 1-я мощность из 3. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Оригинал Watt Drive K 80 A везём под заказ. Наш ZR 888/959 · ПР 318 повторяет посадочные размеры — основание и обвязка остаются прежними.
Чертёж оригинала Watt Drive K 80 A вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 888: присоединительные размеры те же, замена без переделки узла. Листов: 4, нажмите на лист, чтобы увеличить.
Watt Drive K 80 A — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | Drive | говорит о типе передачи, а не о размере — коническо-цилиндрический |
|---|---|---|
| Обозначения модели | K 80 A, K 80 C, K 80 D | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 524 — отсюда 3 об/мин на выходе, и мощность двигателя 0,1 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Соответствие в нашей номенклатуре — ZR 888/959 · ПР 318, подтверждаем расчётом под вашу нагрузку.
Производитель обозначает эту машину как K 80 A, K 80 C, K 80 D — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K80A, K80C, K80D. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
У ZR 888/959 · ПР 318 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Название Watt Drive K 80 A носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
По размерам ZR 888/959 · ПР 318 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Смазка при сверхмалой скорости доходит хуже: уровень держите по верхней метке, при постоянной работе нужен маслонасос.
Регламент задаёт скорость: исполнение здесь сверхтихоходное, график ТО берут по его строке, а не общий на модель. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
На выходном валу 3 об/мин при стандартных 1450 об/мин на входе. Передаточное 524 — это отношение входной скорости к выходной.
Номинальный момент на выходе 350 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,1 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 888/959 · ПР 318 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Ключ — передаточное число. Оно фиксирует 3 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
У Watt Drive K 80 A общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — сверхтихоходное исполнение: 3 об/мин на выходе и момент 350 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
ZR 888/959 · ПР 318 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| Watt Drive K 80 A · прочие исполнения (0,1–1,5 кВт, i=183–524) | ZR 888/959 · ПР 318 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Нужен другой момент на выходе — исполнения Watt Drive K 80 A с соседним передаточным, корпус общий:
