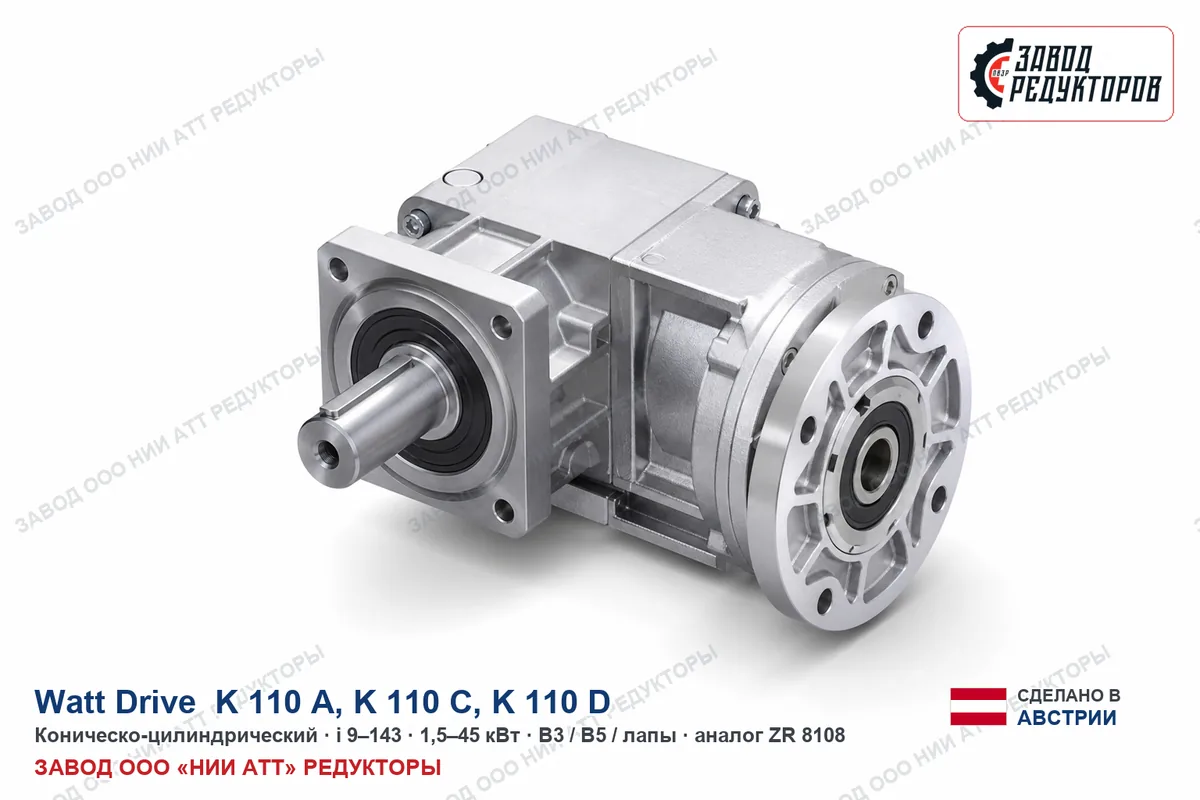

Это тихоходное исполнение Watt Drive K 110 A: передаточное i=143 с двигателем 11 кВт даёт 10 об/мин на выходе при моменте 10400 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Позиция для шнеков, мешалок густых сред, скребковых конвейеров. Момент предельный — как раз под задачи прокатных валков и приводов с частыми ударами; соосность выставляйте по лазеру: перекос на таком моменте съедает подшипники за месяцы.
Место серии в линейке. Ортогональные (90°) валы вместо соосных у серии H/Parallel Shaft; компактный «плоский» монтаж мотора.
Что даёт эта позиция на машине. При 10 об/мин и моменте 10400 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,13 м/с при тяговом усилии 83200 Н; через шкив ⌀250 мм на выходной вал придёт около 83200 Н радиальной нагрузки. На монтаж уходят три цифры: 11 кВт, фланец IEC 160 и 22 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Время 6 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Не подошло это передаточное — в ряду Watt Drive K 110 A их 9, от 8,69 до 143. Это исполнение 9-е по счёту: вверх — i=98,54 (15 об/мин). Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Эту позицию закрываем двумя путями: поставкой оригинала Watt Drive K 110 A и нашим ZR 8108 · ПР 3110 с теми же присоединительными размерами.
Чертёж оригинала Watt Drive K 110 A вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 8108: присоединительные размеры те же, замена без переделки узла. Листов: 2, нажмите на лист, чтобы увеличить.
Название Watt Drive K 110 A одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | Drive | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Обозначения модели | K 110 A, K 110 C, K 110 D | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 143 — отсюда 10 об/мин на выходе, и мощность двигателя 11 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
По нашему ряду это ZR 8108 · ПР 3110; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как K 110 A, K 110 C, K 110 D — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: K110A, K110C, K110D. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Российский аналог ZR 8108 · ПР 3110 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда Watt Drive K 110 A различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
Присоединительные размеры у ZR 8108 · ПР 3110 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
На выходном валу 10 об/мин при стандартных 1450 об/мин на входе. Передаточное 143 — это отношение входной скорости к выходной.
Номинальный момент на выходе 10400 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 11 кВт — пришлите данные, посчитаем.
ZR 8108 · ПР 3110 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Сравните 10 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Watt Drive K 110 A.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
У Watt Drive K 110 A общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — тихоходное исполнение: 10 об/мин на выходе и момент 10400 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 8108 · ПР 3110.
| Импортное исполнение | Замена ZR |
|---|---|
| Watt Drive K 110 A · прочие исполнения (1,5–45 кВт, i=9–143) | ZR 8108 · ПР 3110 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Быстрее или медленнее на выходе — соседние передаточные Watt Drive K 110 A, корпус не меняется:
