Позиция Vemper VRP 425 i=4,28 с двигателем 0,18 кВт относится к быстроходное исполнениям ряда: 339 об/мин при моменте 5.1 Н·м. За сто пятьдесят оборотов тяга уже небольшая, но инерционную нагрузку привод раскручивает уверенно.
Обороты этой позиции идут в приводы вентиляторов, сепараторов и приводов с большой инерцией. По моменту ряд небольшой — хватает для небольших питателей, заслонок и лабораторных установок, и всё же при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Место серии в линейке. В отличие от VRL (соосный) — входной и выходной валы параллельны, но не на одной оси; корпус линейки самый «плоский» по пропорциям в ряду Vemper
Что даёт эта позиция на машине. При 339 об/мин и моменте 5.1 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 3,55 м/с при тяговом усилии 51 Н; через шкив ⌀160 мм на выходной вал придёт около 64 Н радиальной нагрузки. По мощности 0,18 кВт сразу считаются две вещи: посадочный фланец IEC 63 и рабочий ток порядка 0,6 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Время 0,2 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Vemper VRP 425 идёт в 9 передаточных — крайние точки ряда 4,28 и 282. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=9,89 (147 об/мин). Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Vemper VRP 425 доступен как импортная поставка; замена из нашей номенклатуры — ZR 676 · ПР 217, посадка один в один.

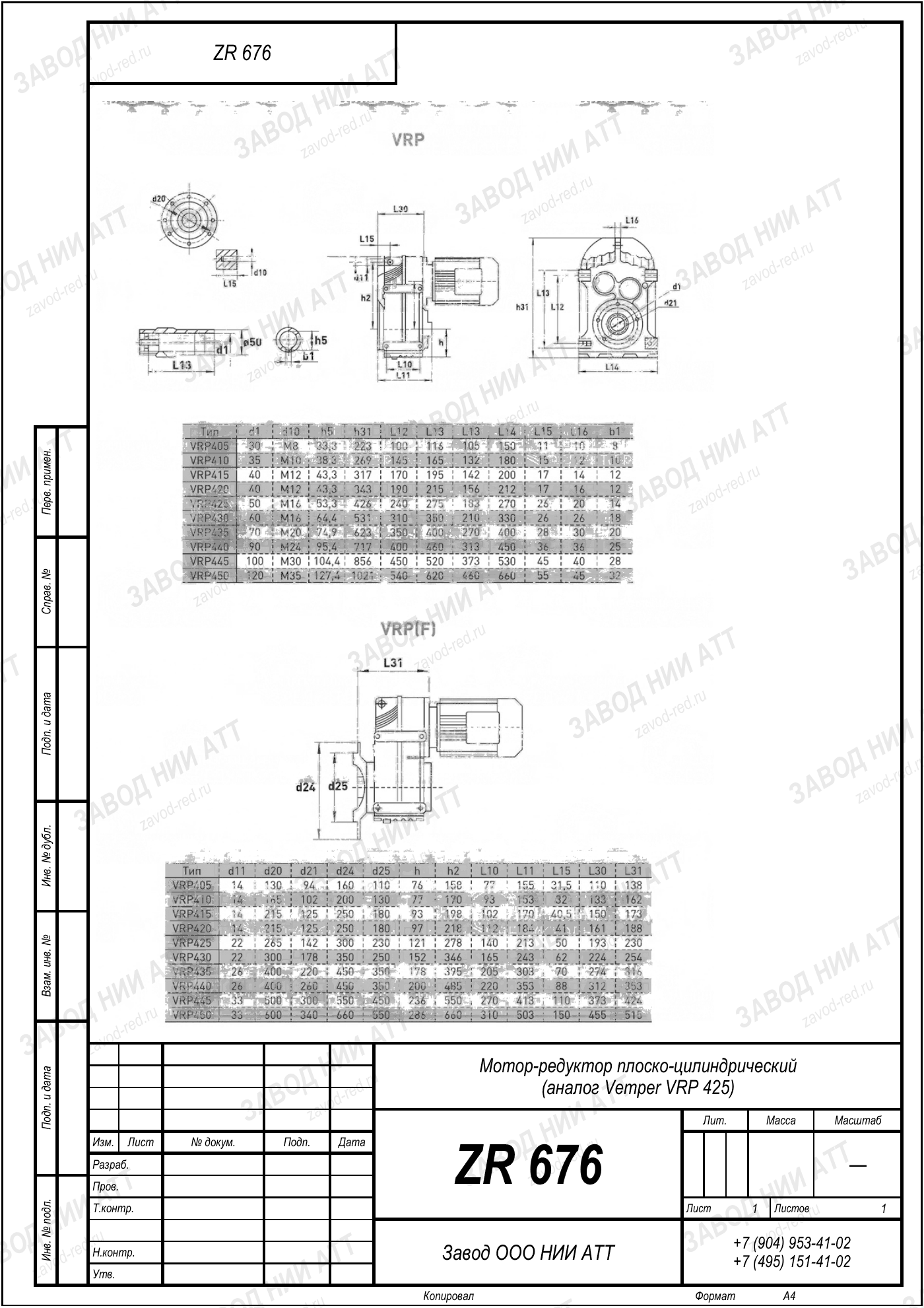

Габаритный и присоединительный чертёж модели Vemper VRP 425 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Vemper VRP 425 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | VRP | показывает, какая передача внутри корпуса — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 425 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Другие серии | MRV 150, VRL 150, VRC 255 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 4,28 — отсюда 339 об/мин на выходе, и мощность двигателя 0,18 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
По нашему ряду это ZR 676 · ПР 217; проверяем по четырём числам, а не по созвучию обозначений.
Рядом с этой серией производитель выпускает MRV 150, VRL 150, VRC 255 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRV150, VRL150, VRC255. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 676 · ПР 217 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Vemper VRP 425 они другие.
ZR 676 · ПР 217 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Масло, уплотнения, периодичность осмотра — под быстроходное исполнение всё это считают отдельно. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
На выходном валу 339 об/мин при стандартных 1450 об/мин на входе. Передаточное 4,28 — это отношение входной скорости к выходной.
Номинальный момент на выходе 5.1 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,18 кВт. Дайте мощность и обороты мотора, посчитаем.
ZR 676 · ПР 217 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Ключ — передаточное число. Оно фиксирует 339 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Одно название Vemper VRP 425 носят десятки разных приводов. Эта позиция — быстроходное исполнение: 339 об/мин на выходе и момент 5.1 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 676 · ПР 217 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Vemper VRP 425 · прочие исполнения (0,18–11 кВт, i=4,28–281,71) | ZR 676 · ПР 217 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Соседи Vemper VRP 425 по ряду — корпус общий, внутри другой комплект передач:
